MP550 - Разборка Разборка Pixma MP550
| Сообщение #1 Отправлено 31 июля 2012 - 13:45
Оффлайн
Инфо (3)
Добрый день! У кого-нибудь есть мануал по разборке данного аппарата? Или хотя бы на пальцах может кто объяснить как это можно сделать не поламав ни чего. Цель разборки одна: почистить отстойник краски. Данный узел забит пигментом, отмочить не удается. Данный трабл уже возникал, но решился сервисным центром. Повторно обращаться не хочу, лучше самому все сделать чем ждать неделю. Банка с пигментом уже в урне и заменена на водные чернила))
| Сообщение #2 Отправлено 31 июля 2012 - 14:17
...через одну тему вниз по этому разделу есть тема с инструкцией по разборке MP540. Аппараты практически близнецы и разбираются одинаково.
На технические вопросы, обсуждаемые на форуме, в PM не отвечаю. Пишите в соответствующие темы форума.
СНПЧ, ДЗК и разливными чернилами - не пользуюсь принципиально. Оригинальная расходка - залог качественной печати, долгой и счастливой жизни принтера, и спокойствия его пользователя - ежедневно подтверждается практикой. Не верите? - почитайте форум.
СНПЧ, ДЗК и разливными чернилами - не пользуюсь принципиально. Оригинальная расходка - залог качественной печати, долгой и счастливой жизни принтера, и спокойствия его пользователя - ежедневно подтверждается практикой. Не верите? - почитайте форум.
| Сообщение #4 Отправлено 01 августа 2012 - 07:05
Разобрал я его частично(снял боковую крышку,панель управления), получил доступ к "калоприемнику". Одно отверстие, узла отвечающего за накачку черной краски полностью забито, даже шприцом не пробивается, "КАТ", подскажи пожалуйста как мне все это дело проще почистить.
| Сообщение #5 Отправлено 01 августа 2012 - 07:33
...если я вас правильно понял, у вашего аппарата забит канал чёрного в помпе.
Вам надо снимать помпу и трубки, и всё это промывать/проковыривать. ...как снять помпу - смотрите по аналогии здесь - конструкция помпы по ссылке, такая же.
Особое внимание уделите уголкам/переходникам, на которые надеваются трубки - чаще всего засоряются именно они - их обычно приходится проковыривать тонкой проволокой ( удобнее разогнутой канцелярской скрепкой...).
Вам надо снимать помпу и трубки, и всё это промывать/проковыривать. ...как снять помпу - смотрите по аналогии здесь - конструкция помпы по ссылке, такая же.
Особое внимание уделите уголкам/переходникам, на которые надеваются трубки - чаще всего засоряются именно они - их обычно приходится проковыривать тонкой проволокой ( удобнее разогнутой канцелярской скрепкой...).
На технические вопросы, обсуждаемые на форуме, в PM не отвечаю. Пишите в соответствующие темы форума.
СНПЧ, ДЗК и разливными чернилами - не пользуюсь принципиально. Оригинальная расходка - залог качественной печати, долгой и счастливой жизни принтера, и спокойствия его пользователя - ежедневно подтверждается практикой. Не верите? - почитайте форум.
СНПЧ, ДЗК и разливными чернилами - не пользуюсь принципиально. Оригинальная расходка - залог качественной печати, долгой и счастливой жизни принтера, и спокойствия его пользователя - ежедневно подтверждается практикой. Не верите? - почитайте форум.
| Сообщение #6 Отправлено 02 февраля 2013 - 12:54

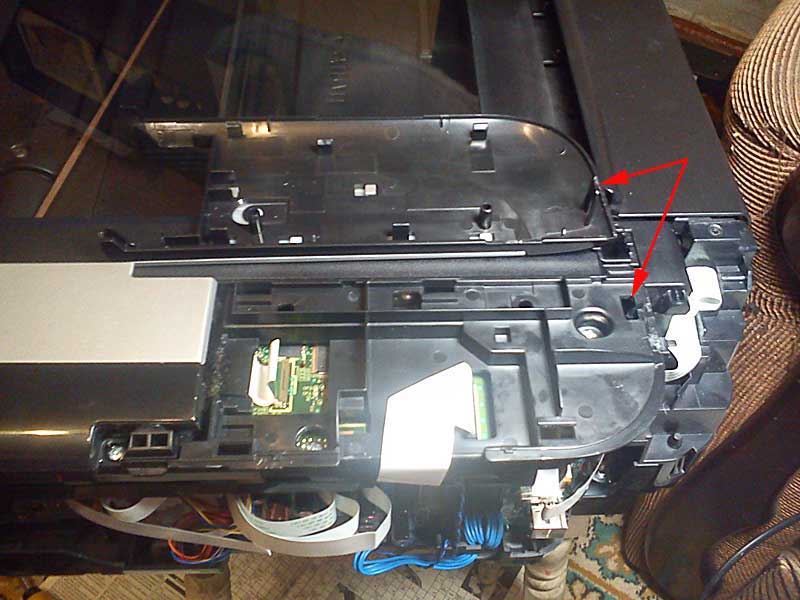

Пока жду советов по своей проблеме здесь, дополню немного эту тему. Разборка MP550 и MP540 практически одинаковы и хорошо описана уважаемым КАТ тут. Но я столкнулся с проблемой в самом начале разборки. Дело в том, что защёлки верхней крышки за дисплеем на 550-м расположены по другому. На фото (извиняюсь за качество - снимал телефоном)красными стрелками показана главная защёлка и её посадочное место.
Удобнее к ней добираться, если открутить сзади два шурупа правой боковины и отодвинуть заднюю часть боковины чуть в сторону(потребуется освободить защёлки правой боковины снизу принтера). После этого защёлка становится хорошо доступной для узкой отвёртки или шила. Освободив главную защёлку можно аккуратно приподнимать крышку до выхода всех защёлок из зацепления.
Сам промучился полчаса пока разобрался, но все защёлки остались целыми. Рад, если кому-то сберёг время и нервы.
Удобнее к ней добираться, если открутить сзади два шурупа правой боковины и отодвинуть заднюю часть боковины чуть в сторону(потребуется освободить защёлки правой боковины снизу принтера). После этого защёлка становится хорошо доступной для узкой отвёртки или шила. Освободив главную защёлку можно аккуратно приподнимать крышку до выхода всех защёлок из зацепления.
Сам промучился полчаса пока разобрался, но все защёлки остались целыми. Рад, если кому-то сберёг время и нервы.
