R270. Не могу найти F1 и F2

|    Сообщение #1 Отправлено 27 июля 2012 - 21:37   Дмитрий Машкович

Привет!
Аппарат перестал видеть картриджи и чип-планки.
У меня такая же история была с Epson T-50, после чего я напаял перемычку на одном из предохранителей F1 \ F2 и все заработало.

На материнской плате от R-270 я их найти почему-то не могу. Подскажите, хотя бы где их искать. Здесь привожу фотографии платы

Верх:

Обратная сторона

Кто знает где искать - обведите кружком место и выложите сюда же. Буду благодарен.

|    Сообщение #2 Отправлено 27 июля 2012 - 22:45   deleted

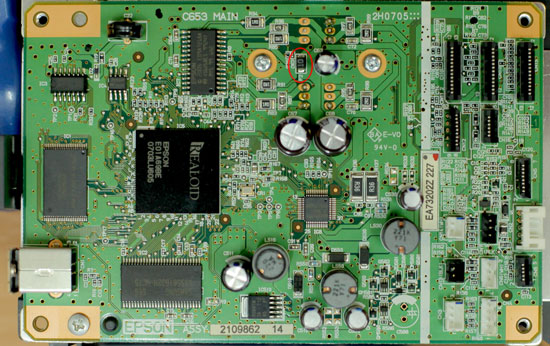

F1 на матплате нет, F2 выделил красным кружком.
Прикрепленное изображение: mb_f2.jpg

|    Сообщение #3 Отправлено 27 июля 2012 - 23:34   Дмитрий Машкович

Пасибо!
... оно горело синем пламенем...

|    Сообщение #4 Отправлено 28 июля 2012 - 07:44   Anbel

offtop

|    Сообщение #5 Отправлено 28 июля 2012 - 23:36   Дмитрий Машкович

Не, реально бревно в глазах. 3 раза все просмотрел, один раз эти самые снимки. И не нашел. Вот так.

|    Сообщение #6 Отправлено 29 июля 2012 - 11:22   ЮХа

F1 в БП у R270
