Перерыл весь форум и не нашел ничего(, ну да ладно решил разобрать и по аналогии с факом и установить сам;
итак:

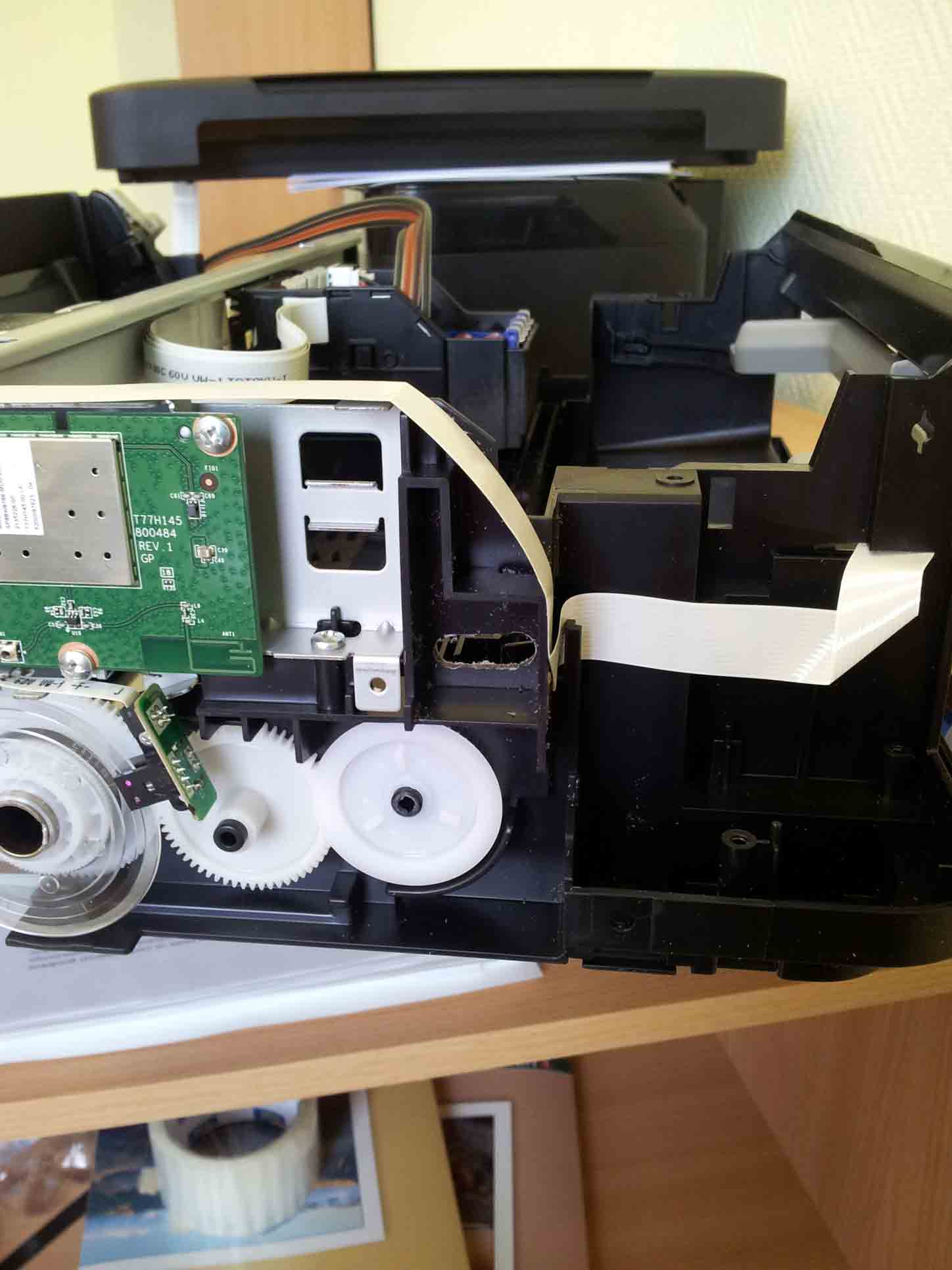

1.снимаем правую и левую крышки предварительно сняв блок сканера, блок сканера крепится на одном саморезе, правая крышка на 1 самерезе и 3х защелках на днище, левая крышка крепится на 1 саморезе и 4х защелках
2.Сверлим и растачиваем отверстие под шлейф с краской

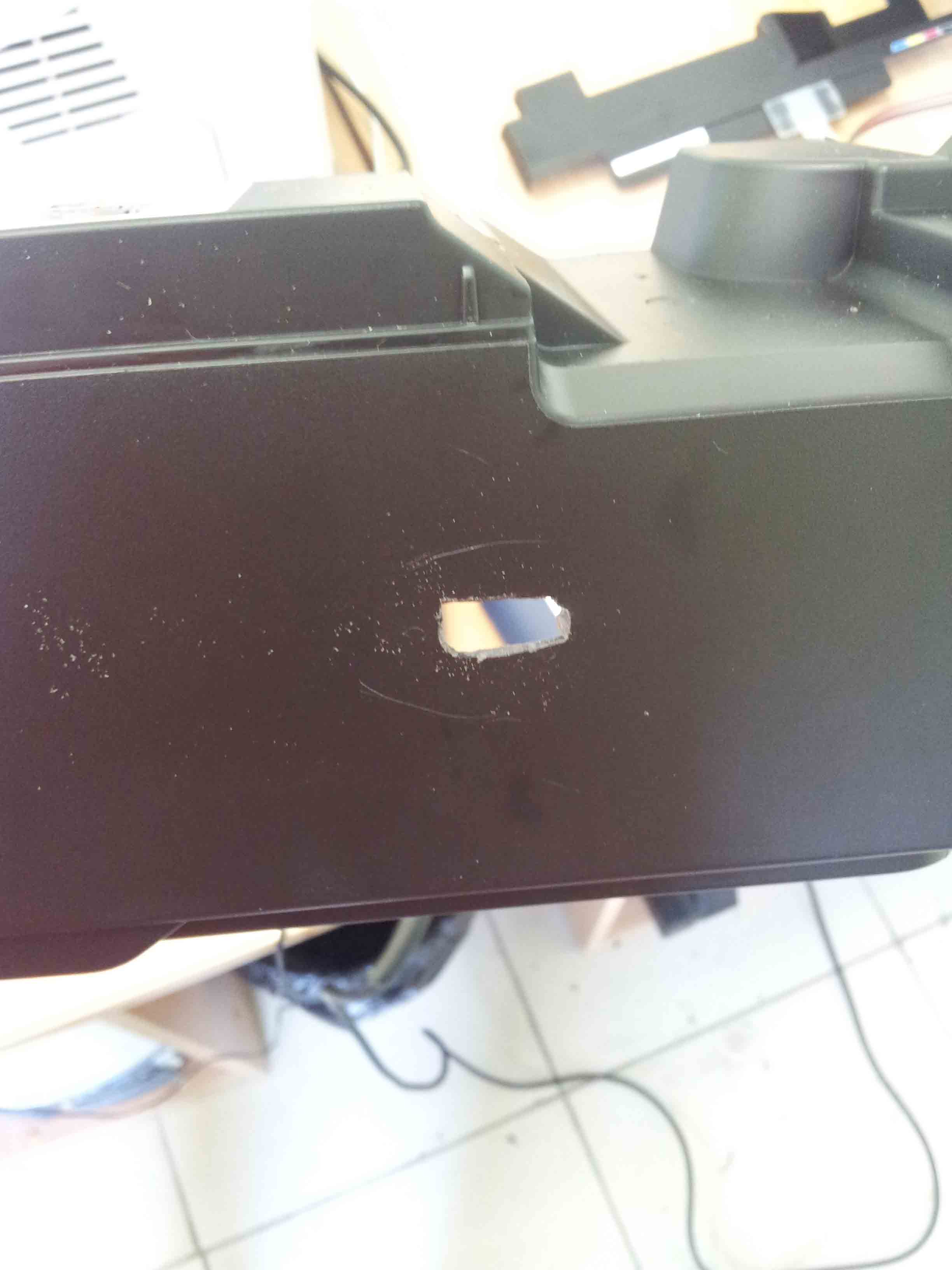

2.1 Сверлим и растачиваем левую крышку под выход шлейфа

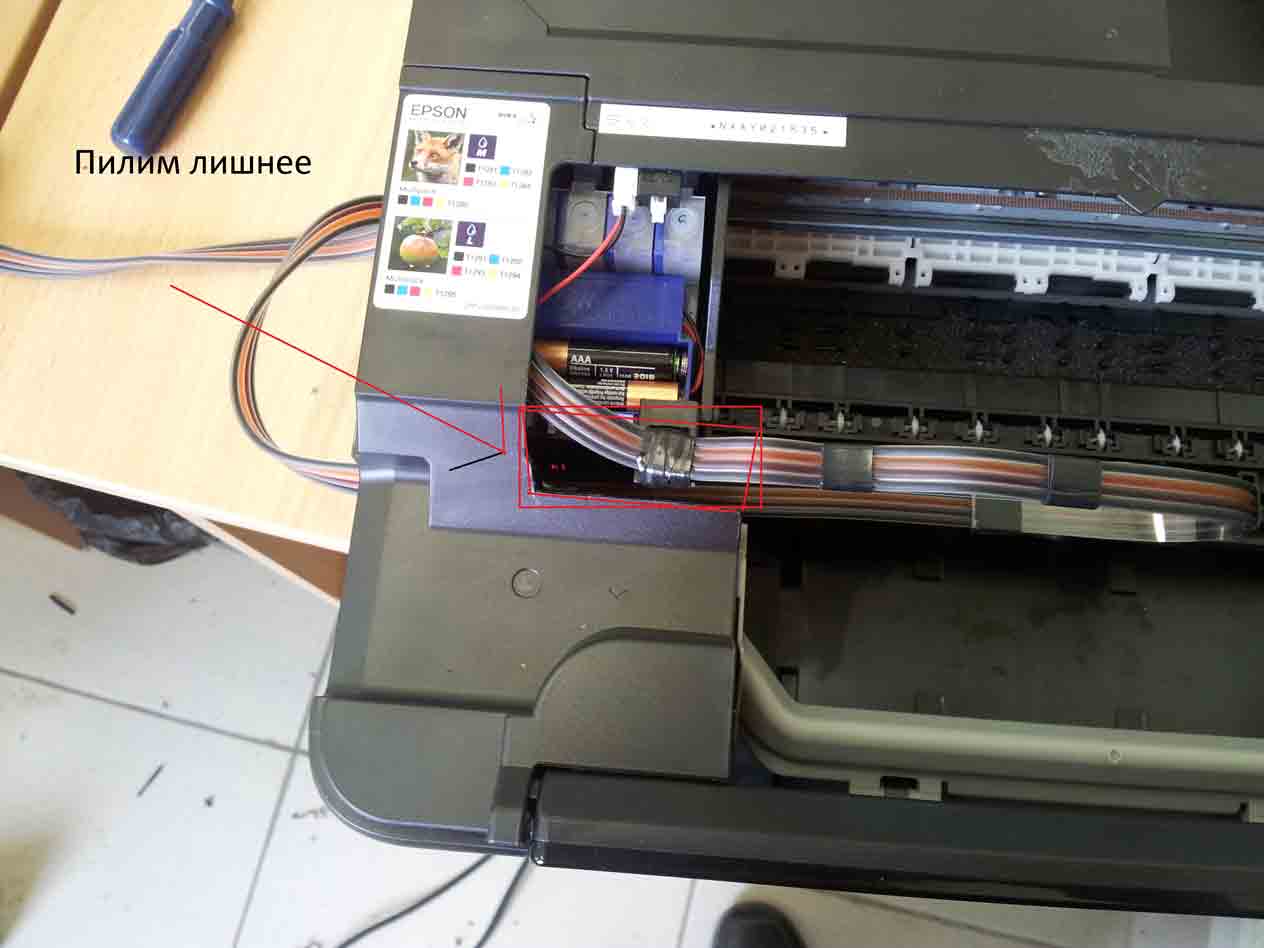

3. Режем левую крышку ибо шлейф не проходит (нагородил эпсон пластика ненужного)

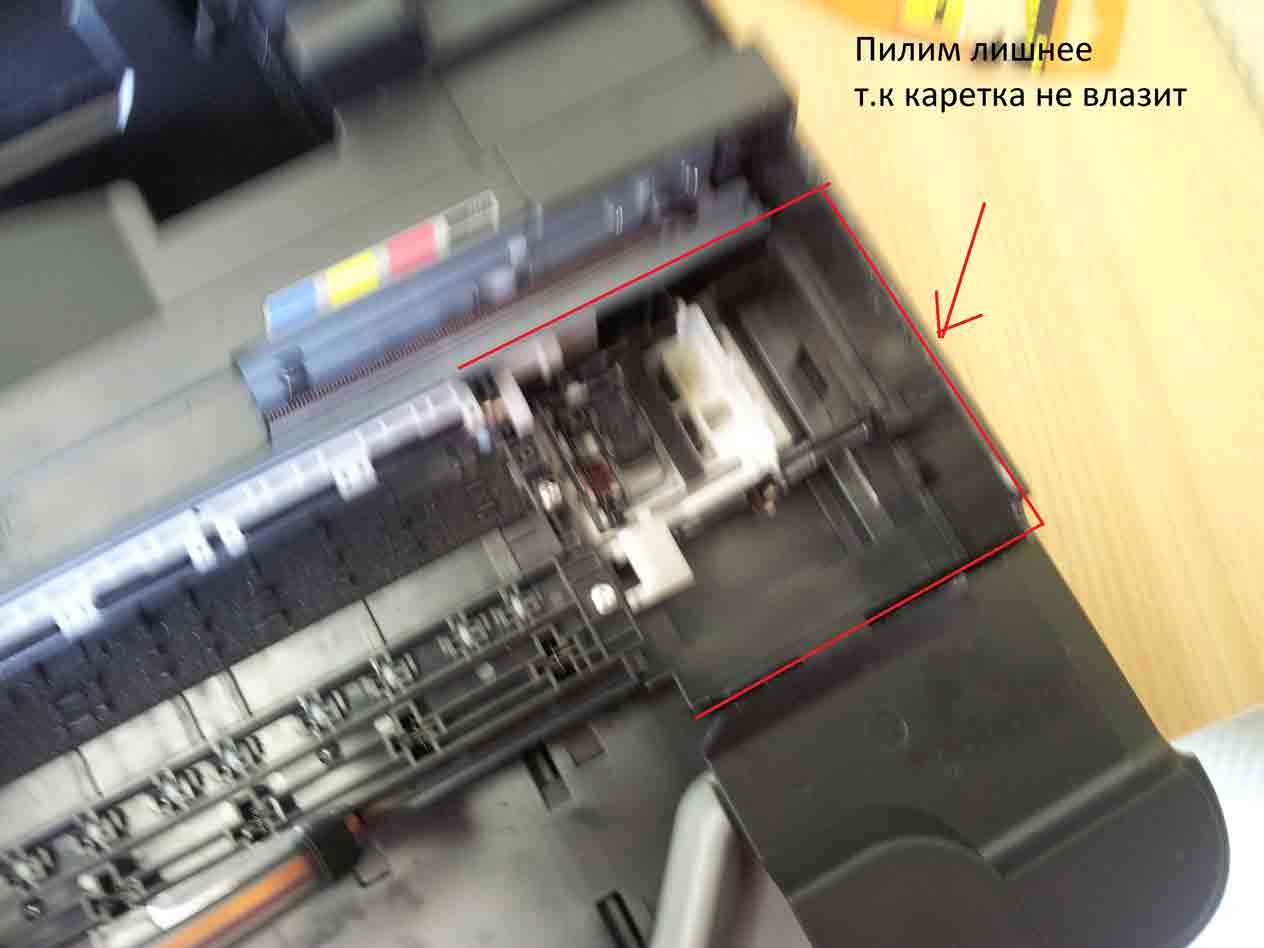

4.Режем правую крышку ибо пластика еще больше

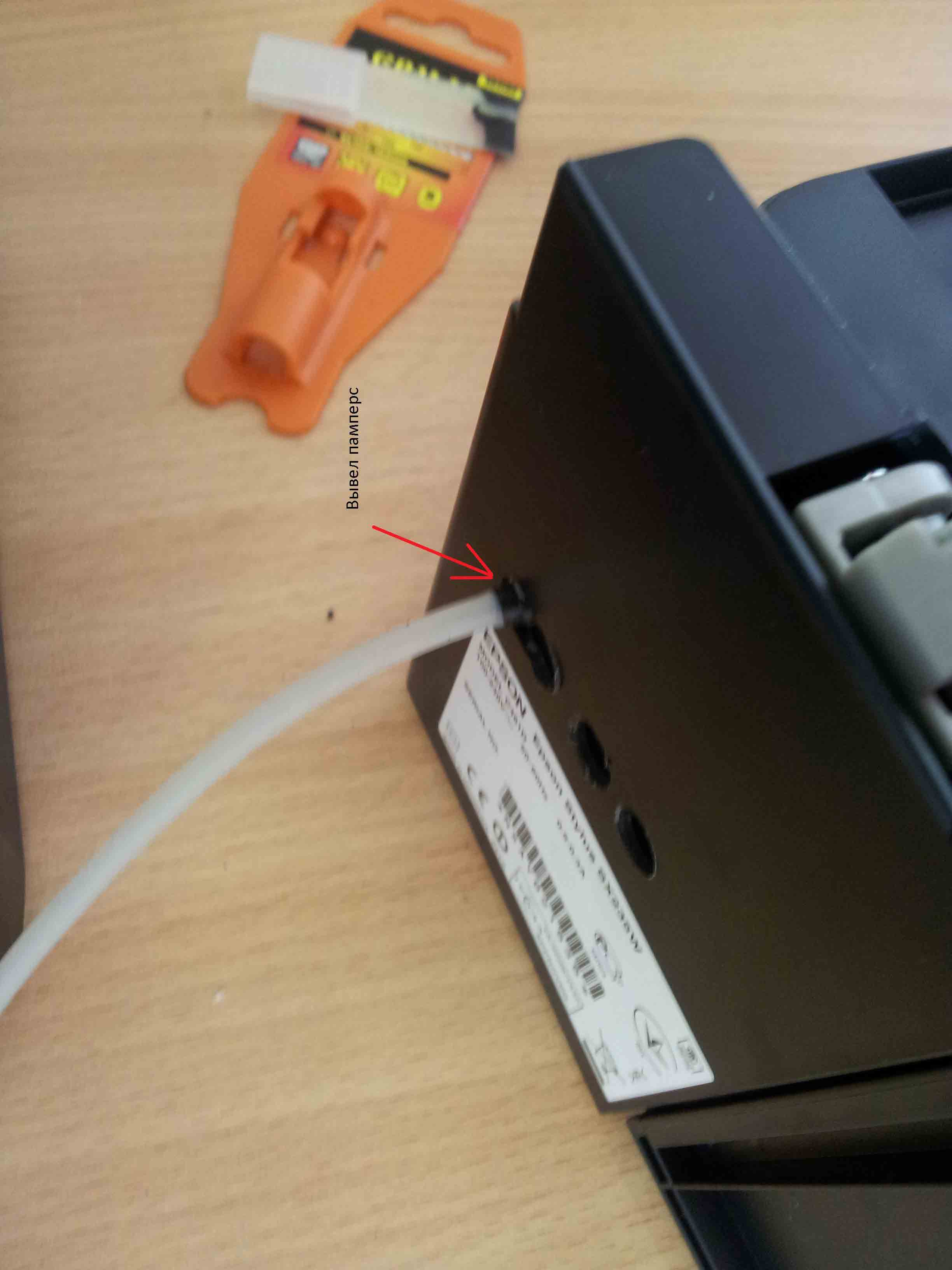

5. выводим памперс, стрелкой показано мегаправильное отвестие , самое интересное что в самой станине есть желобок под вывод трубки слива чернил поэтому такое отверстие с желобком полностью совпадают

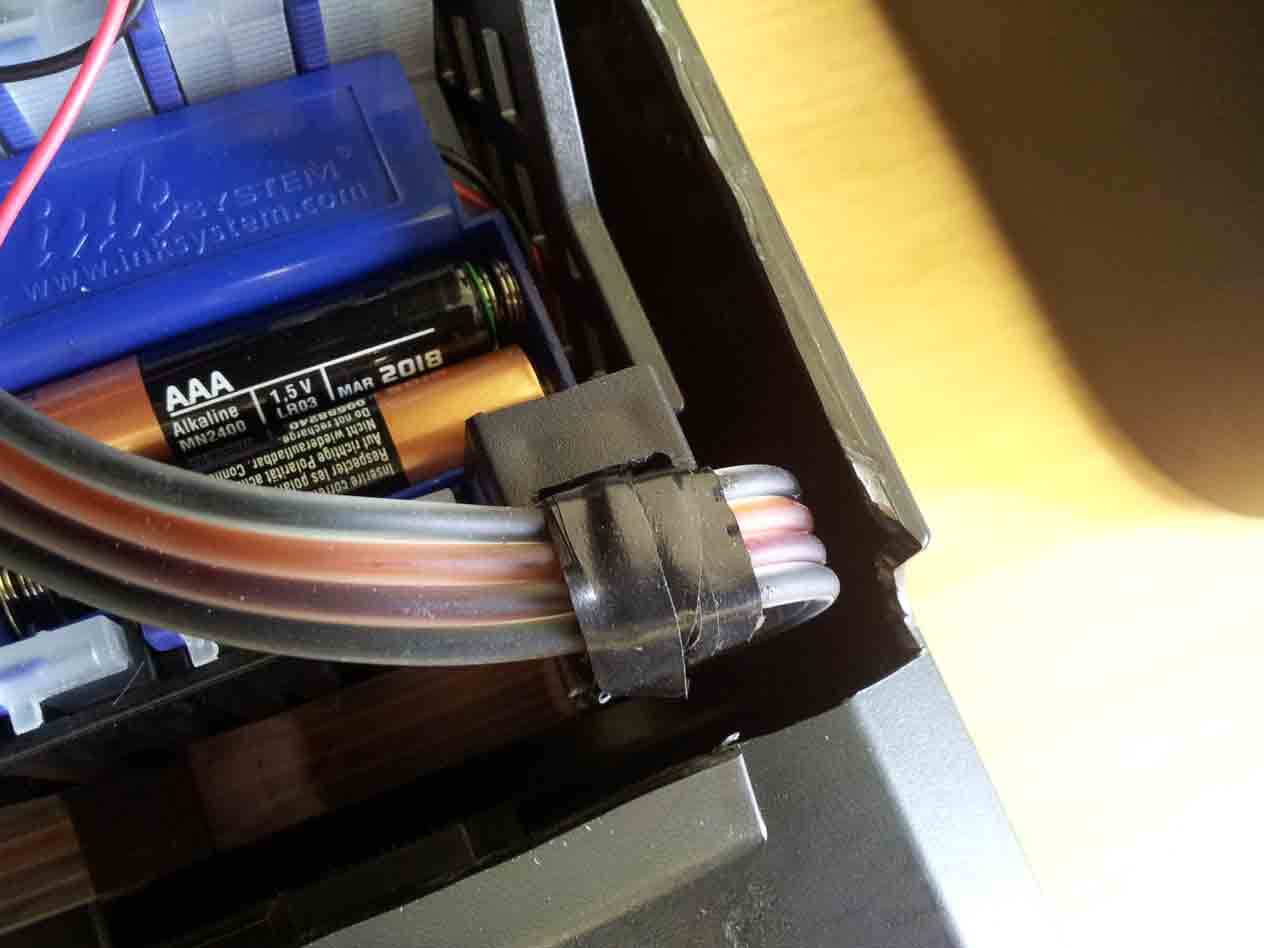

6. Крепим шлейф, у меня получилось закрепить с помощью уголка от насоса для аквариума преварительно порезав и проделав в нем отверстие для изоленты
шлейф усиливал лентой от бутылки с пепси, как сделать и закрепить есть на форуме

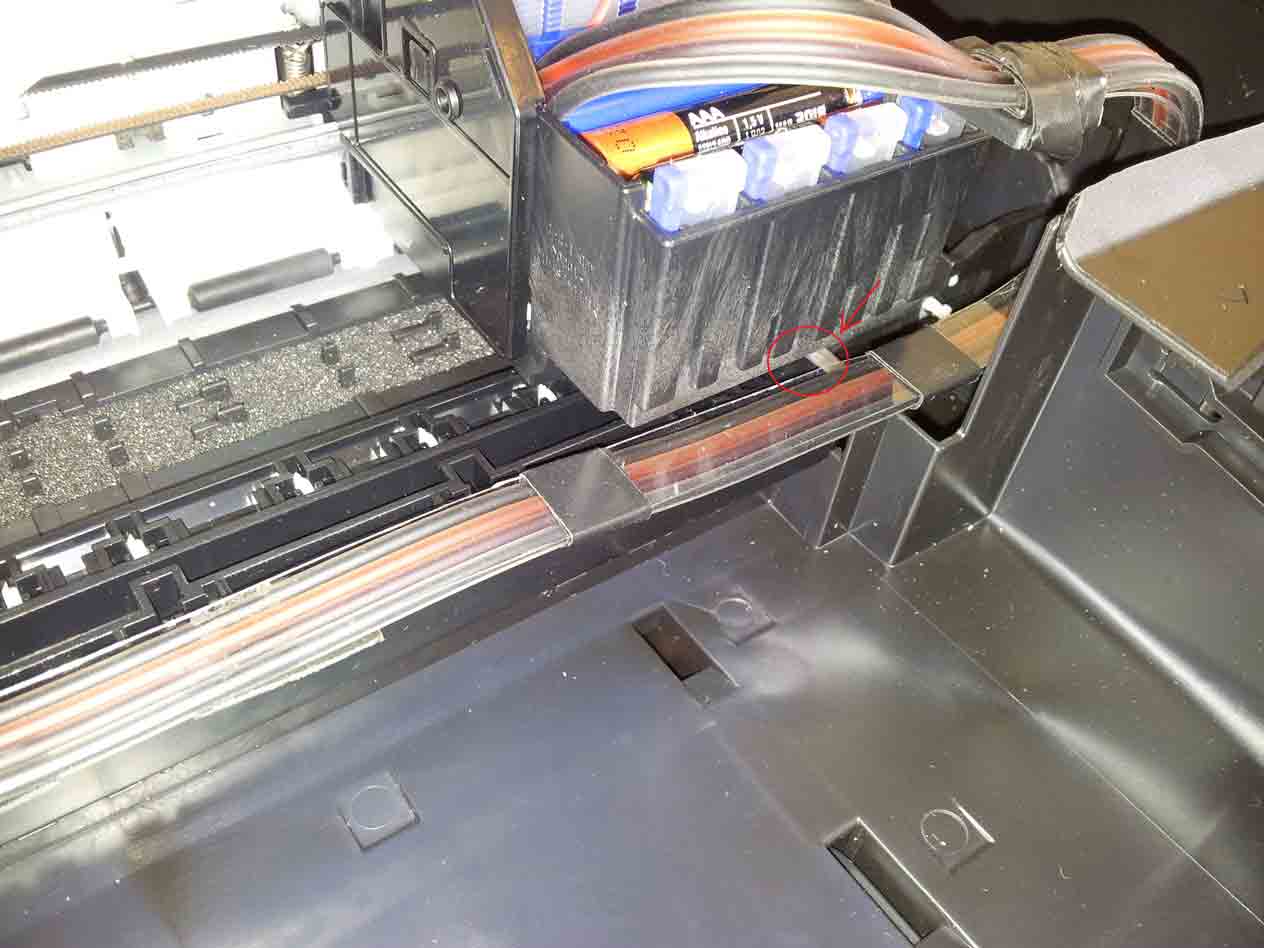

7. каретку пришлось дорабатывать. инженеры на какойто х... сделали пластмассовый выступ в указанном месте, убирал нагретым канцелярским ножиком
ВНИМЕНИЕ- Выступа там 2 - убираем только не нужный - он находится прямо по середине каретки


Внимание!, не пытайтесь запихать чернильный шлейф под каретку или рядом с дюзами - места там нет и не будет
перечитав весь форум понял что шлейф двигающийся в этом варианте самый удачный вариант -если ложить понизу
Итог работы:
1.крышка сканера закрывается полностью, ничего нигде не брякает и не стучит
2.надо дорабатывать крепление шлейфа к станине -ибо 2хсторонний скотч не надежная вещь)

О как. А я только этим вопросом решил озадачить публику. Мерси вам RomanRem и очень даже благодарю. Завтра буду бушевать.

пареллельный вопрос народу - как у этого ацкого аппарата снимается ПГ? После покупки пришлось поставить родные картриджи и теперь, когда дождался СНПЧ, есть жажда промыть ПГ мистером мускулом соответствующей цветовой окраски. Ужасов о забитии ПГ на этом форуме начитался я. В общем спасайте люди добрые.

На всякий случай - чернила WWM новой серии "светостойких" (пигмент бодяженый водянкой прямо на фабрике). Принтер как ни крути SX235w (Эпсон). В ПГ родные эпсоновские чернила из стартового набора.

А зачем снимать ПГ...ненадо...в ФАК заглянуть.

О мудрейший, облазил я тот ФАК и верно демоны застлали мой взор от злокозненности врождёной. Или слепота меня поразила внезапная. В общем - ссылочку можно если не затруднит на конкретное место в факе? Потому как смотрел. Или может не туда смотрел. Или не то искал. Или не правильно вас понял. Буду благодарен.

Тут

Кэп? Это ты?

Нет, где ФАК находится сложно не найти. Я его облазил первым, и только потом полехз задалбывать уважаемую общественность вопросами. Мне бы ссылку на соответствующий раздел ФАКа о котором говорил Кока. Про то что мыть ПГ нужно это есть. Про то чем мыть есть. Про то как делать бутерброд есть. Про то что если я налью альтернативные чернила в СНПЧ без промывки, то моя ПГ сдохнет с вероятностью 50% тоже есть. Про то как промыть головку не вытаскивая её из принтера нету. Есть ещё один вариант - я тупой и не увидел очевидного. Если имеем в данном случае последний вариант, то пожалуйста тыкните меня носом в соответствующий раздел ФАКа.. а там я разберусь. У меня есть шансы. Честно честно

Ромбик, были б шансы, уже бы разобрался...

Ромбик, Заправляете СНПЧ и 6-7 штатных прочисток, пока картриджи не придется обнулить. Вот тебе и вся прочистка.

Благодарю Anbel. Запутался в советах гуру. Советов много, информативных мало, бездарных типа 7го поста неимоверно много. В принципе так в итоге и сделал. Тест дюз пошел проблемный, но после того как ночь всё простояло и вышел воздух из ПГ всё шуршит в лучшем виде. Зашел отписаться о результате.

Спасибо на хлеб не намажешь, но от плюсика не откажусь.

у меня были сомнения на счет промывки на s22 но при установке снпч на нее сервисмены сказали что промывать не надо специально. пг на s22 и моем sx235w одинаковые соответствено и картриджи тоже соответственно и чернила тоже. при переносе снпч с s22 на sx235w пришлось воткнуть в первый картриджи из стартового комплекта второго- все работает без спец промывок. а вообще сказали что мыть только при переходе на пегмент и обратно

а вообще спрашивайте если что не понятно будет принтер даровской в установке с распилом да и разбирается за 10 минут

Ну вот и добрался я до крепления чернильного шлейфа на пластину вместо 2х стороннего скотча

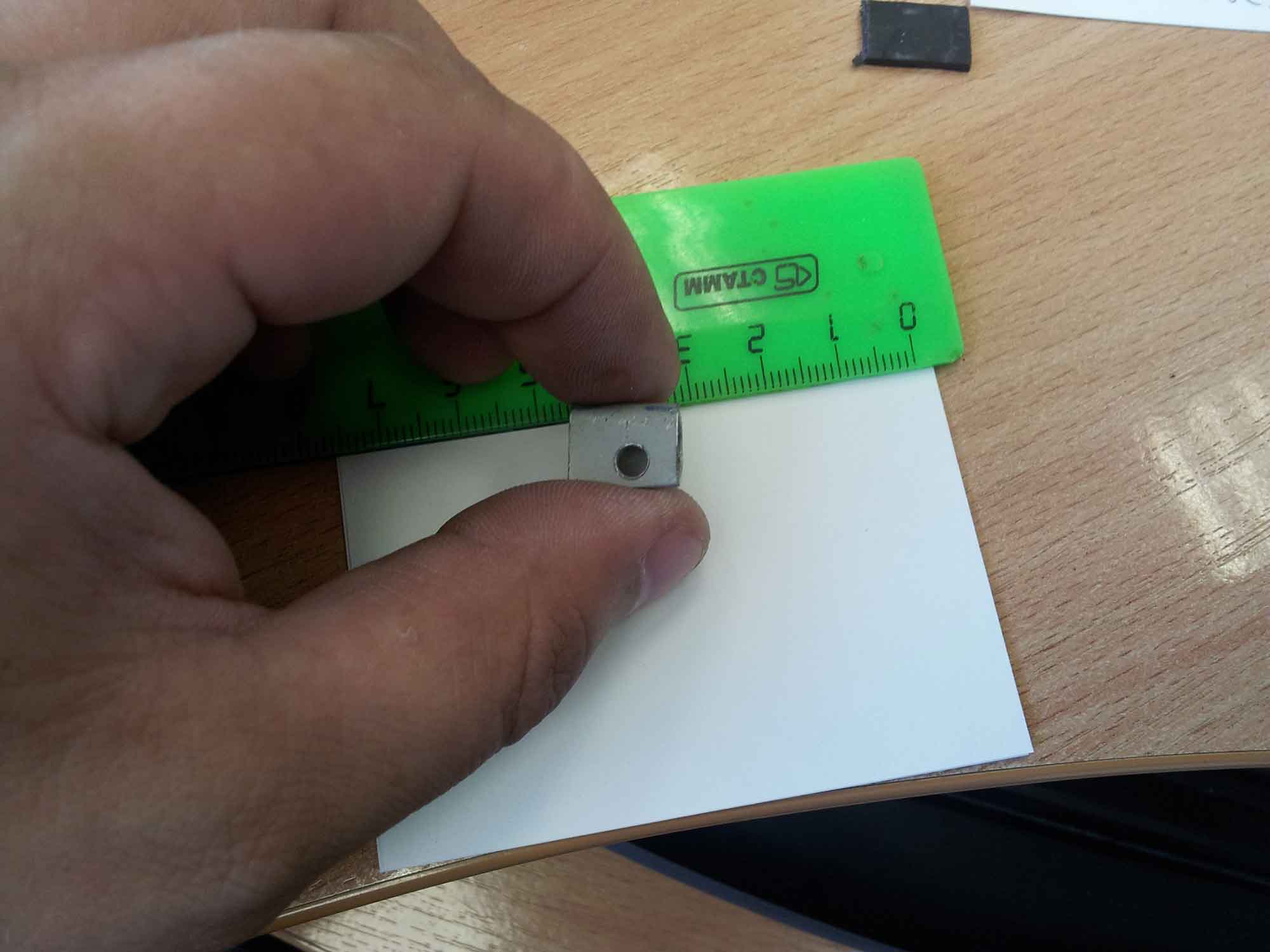

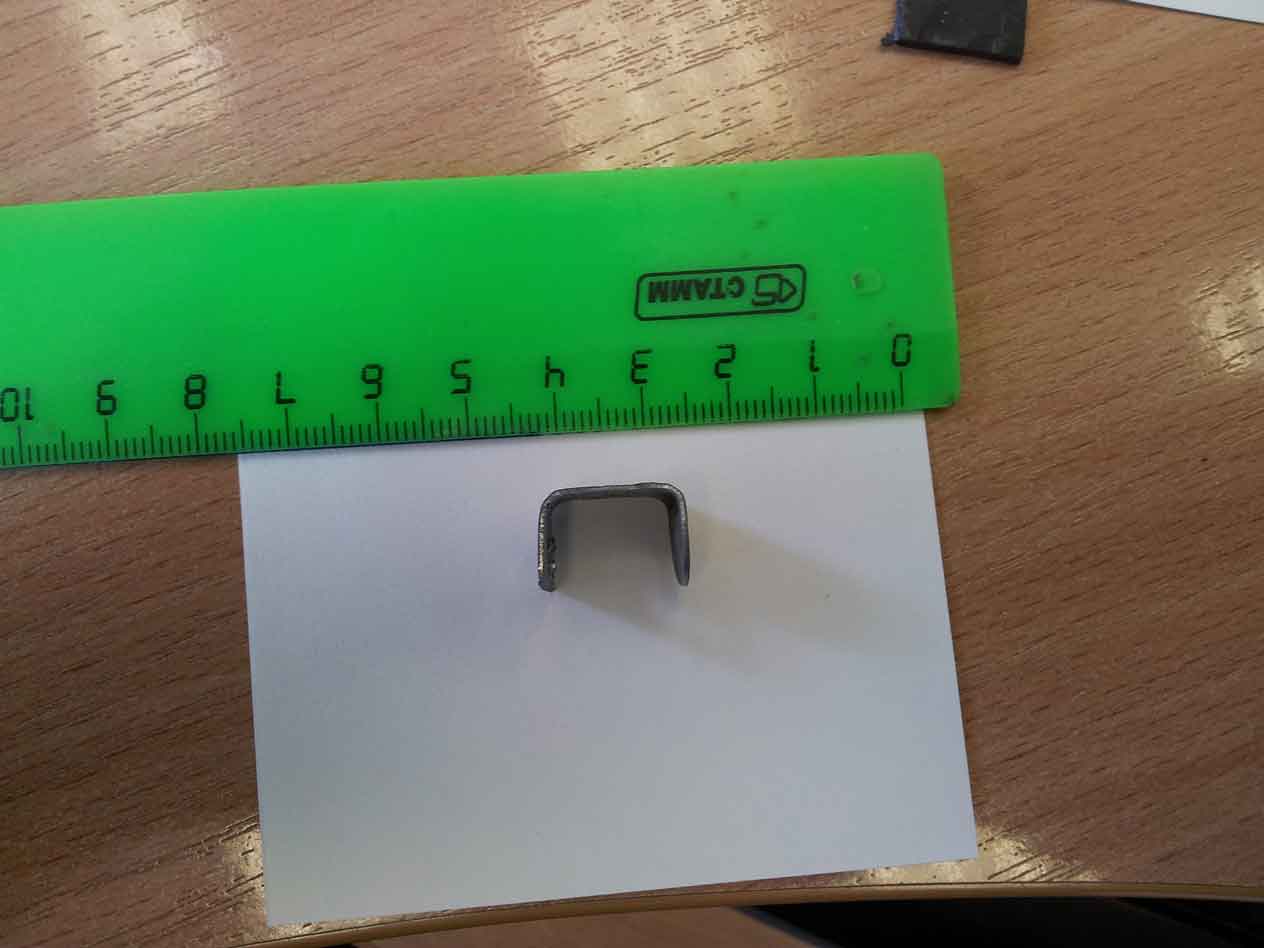

1. Делаем сам кронштейн из пластинки от системного блока

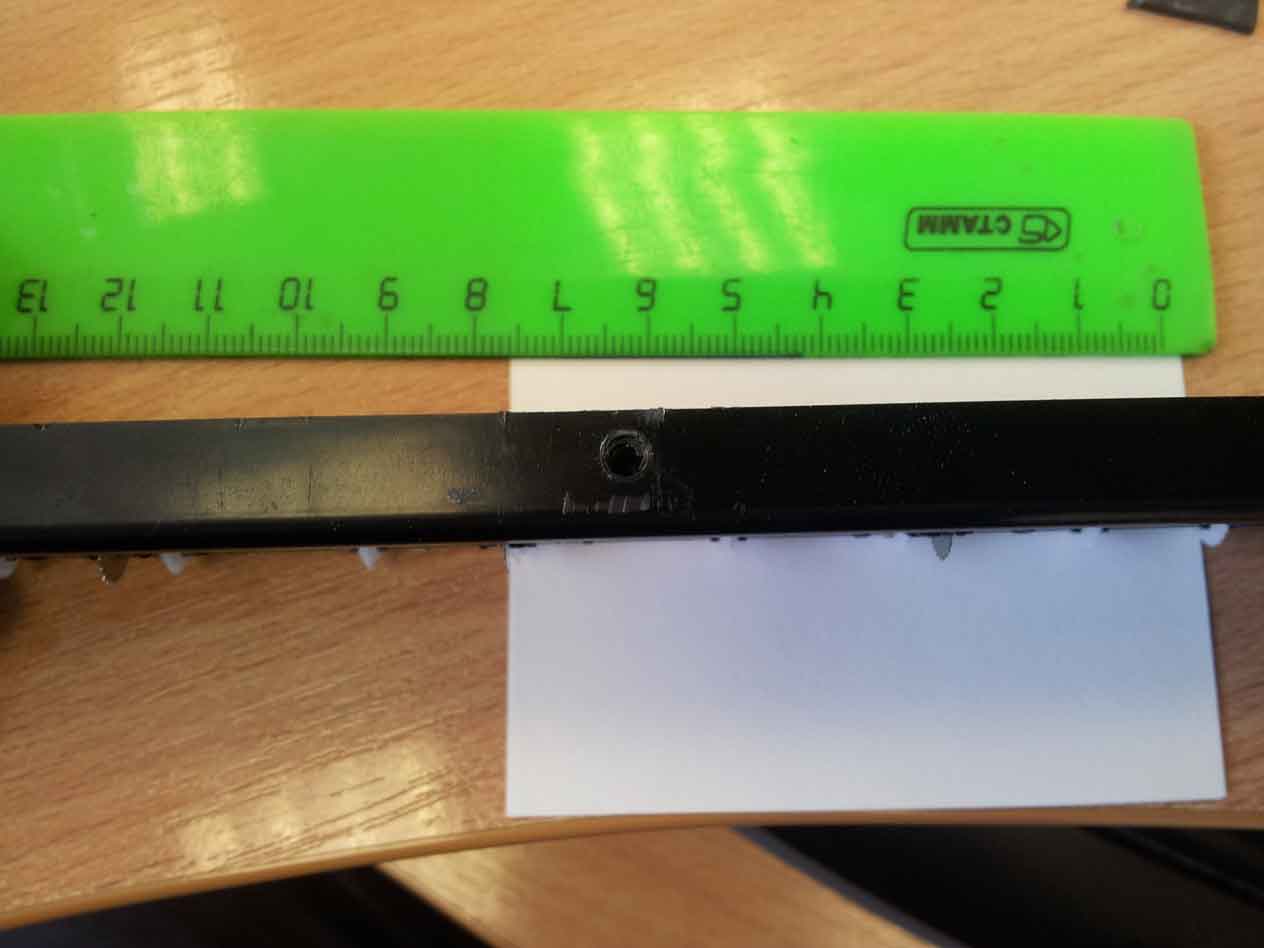

2.сверлим отверстие в пластине под саморез

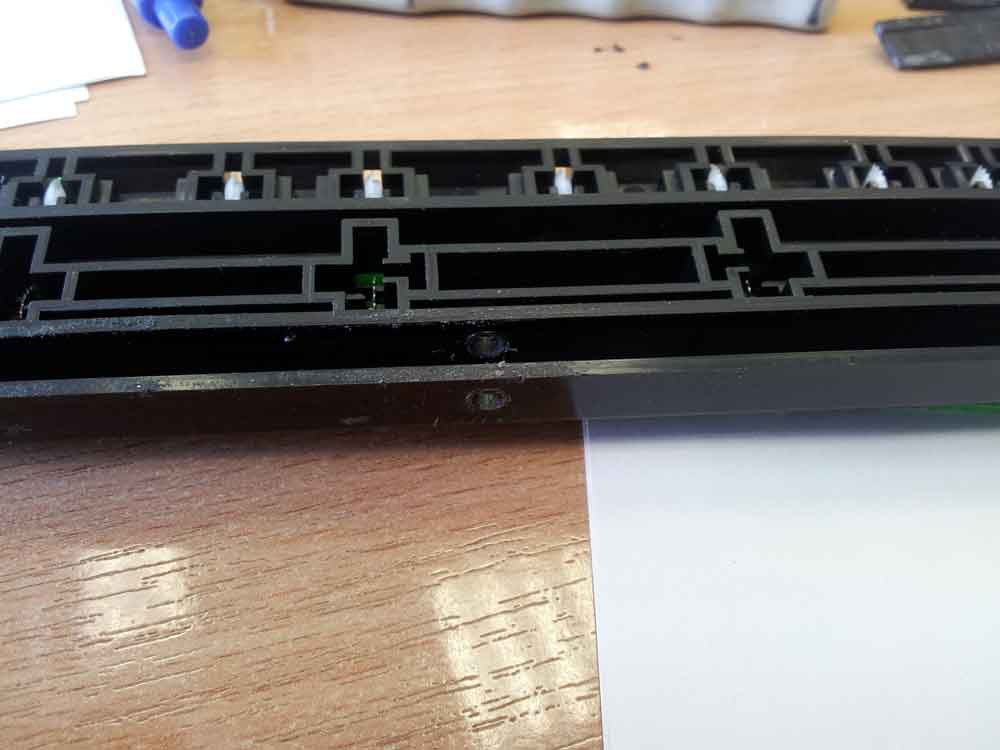

3.Крепим все это дело

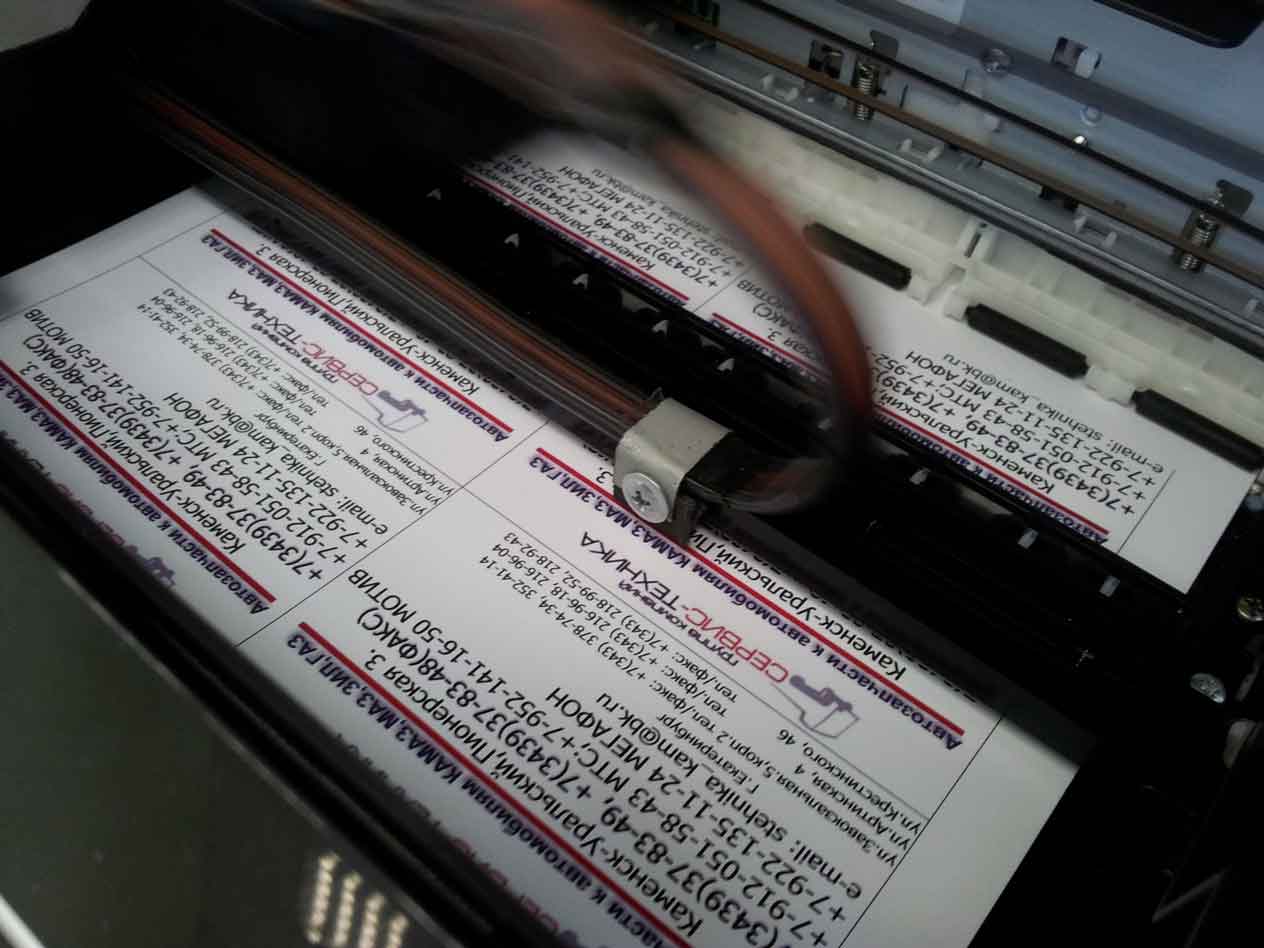

походу работ выявил еще одну проблему , с закрытой крышкой сканера шлейф всетаки об неё брякает и получается вот такая ерунда


думаю над тем как опустить шлейф пониже

Сей способ установки СНПЧ весьма сложен и связан с порчей-переделкой корпуса принта. Я на 230-й шлейф завел через выходное отверстие для бумаги, спереди, закрепил боком с обратной стороны от выдвигающейся панели управления. Вроде работает
