Итак, сегодня мы будем устанавливать СНПЧ на Epson SX525WD. Многие скажут что метод немного варварский, но тем не менее рабочий и при закрытом принтере всё выглядит довольно эстетично, если кто сможет вырезать аккуратнее то милости просим.

Итак начнём:

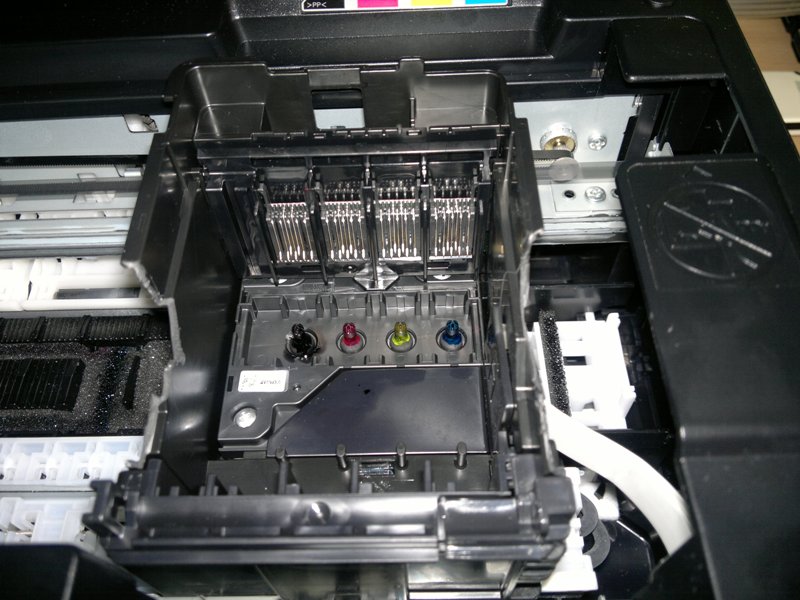

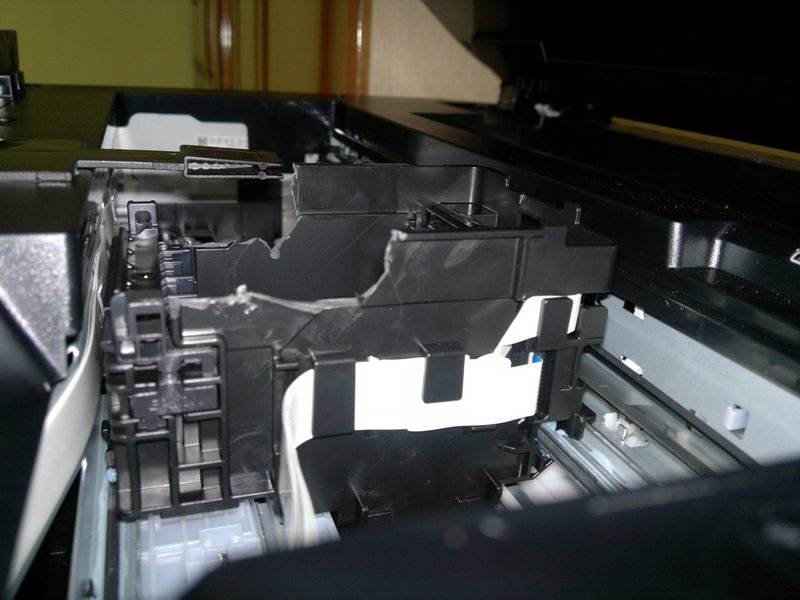

1. Для начала снимаем крышку отсека картриджей и вырезаем с боков части каретки, получаем картину такую как показано на рисунке 1 и 2.

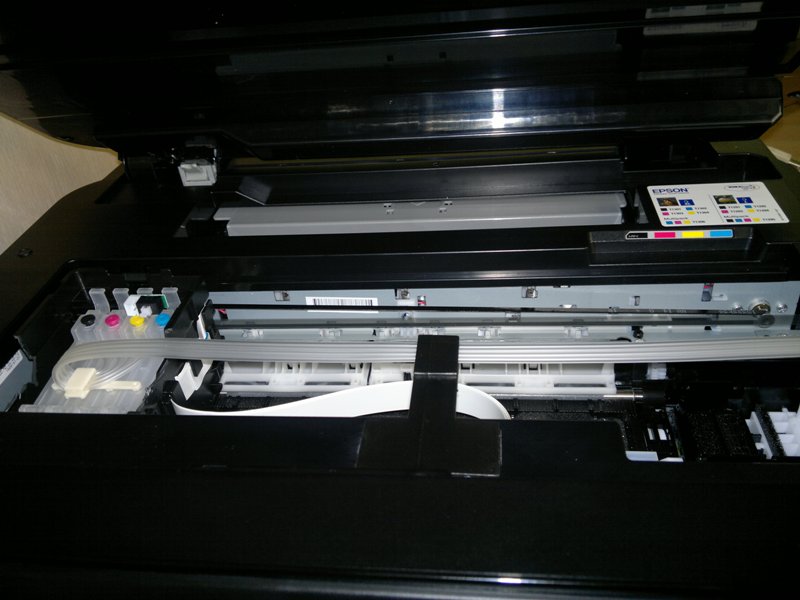

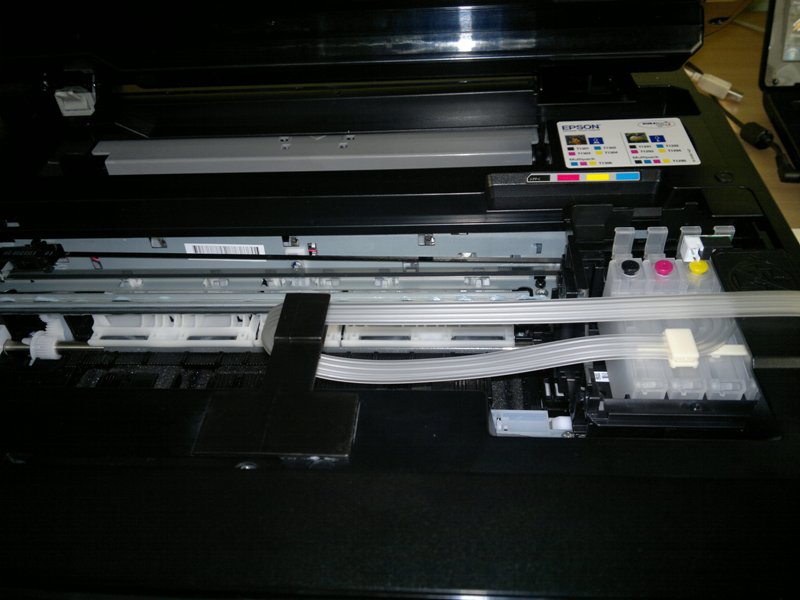

2. Далее берём ещё не заправленную СНПЧ, просто вставляем блок картриджей в каретку (не защелкиваем пока), устанавливаем правильную длину чернильного шлейфа, и клеим клипсу-держатель шлейфа в правильном положении (рис. 3,4) и ещё раз проверяем что бы каретка ходила свободно и шлей не натягивался и не провисал в крайнем левом и крайнем правом положении.

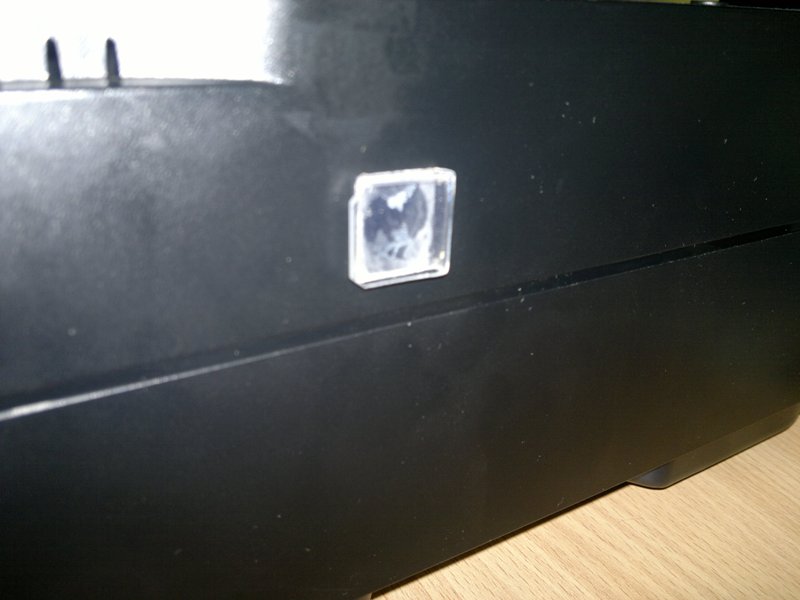

3. Клеим клипсу-держатель на боковой панели принтера (рис. 5)

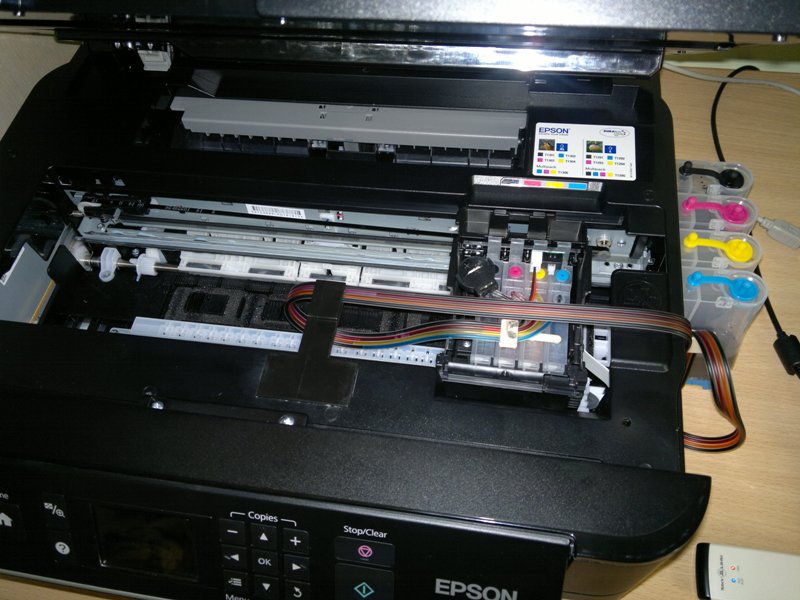

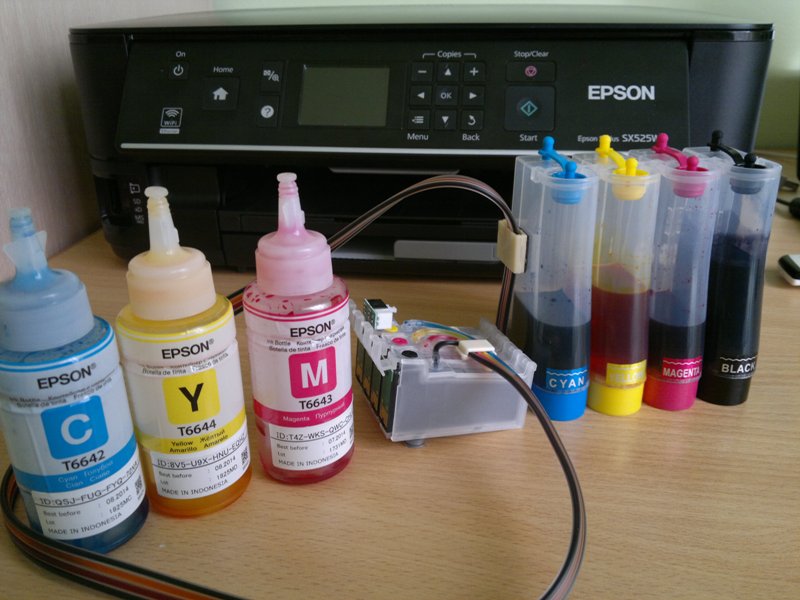

Далее заправляем СНПЧ согласно прилагаемой инструкции и устанавливаем её обратно на принтер (блок картриджей ставим уже до щелчка) (рис. 6,7)

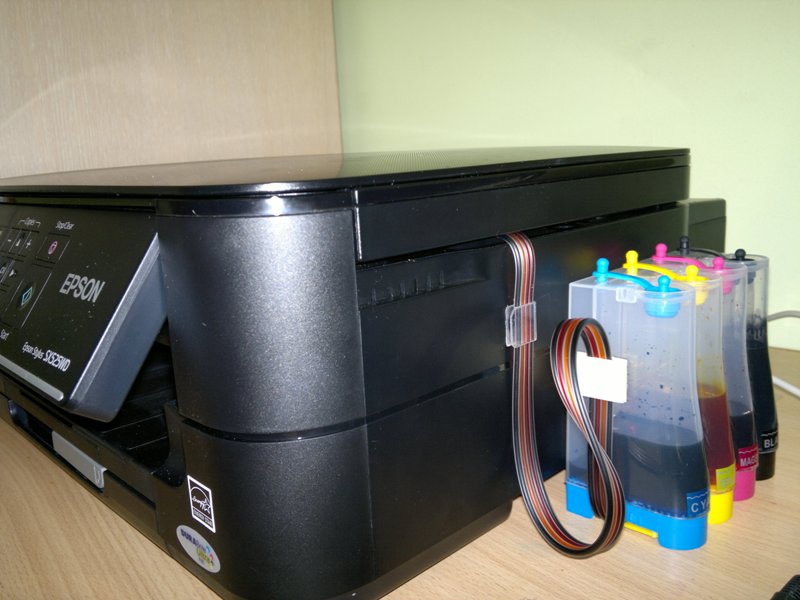

4. Ещё раз проверяем длину шлейфа, включаем принтер, обнуляем чипы, и опускаем сканер, после делаем 2 прочистки подряд. Вот и всё!!!

А чем отличается установка от стандартной инструкции, тем что выдранны куски из ПГ?

Владик, а где ты видел стандартную инструкцию на эту модель?
У Resetters есть только на SX435.

Все остальные инструкции составленные на китайские СНПЧ горе-мастерами зачастую не имеют ничего общего с реальным процессом установки...

Клипсы лучше крепить на саморезы.

По низу там проложить можно?

Nikolai67 сказал:

Там приклеено на "Супер момент-гель".

Я никогда не креплю клипсы на двухсторонний скотч...либо саморезы, либо клей...

Владик сказал:

Нет, технически не возможно...иначе проложил бы, и не крепил бы клипсу и не ломал бы каретку, и даже крышку с каретки не снимал бы...
