почистил я принтер, все поставил включил, сначала все шло нормально, но как только началась прокачка, принтер вырубился, из него пошел дым (немного)
судя по всему криво встали картриджи => замкнуло и т.п. , осмотр (обнюхивание) платы управления указал на микросхему

где можно купить плату/микросхему?
везде где просмотрел этой модели нет
или название этой микросхемы (9l1 по гуглу не проходит)

качество среднее (с веб камеры)

Сменить принтер!

поискал еще, теперь вопрос где донора взять? и какие доноры (принтеры) нужны?

сменить я всегда успею

Лучше в качестве донора взять аналогичный из серии принтер. Но только не за бабло, поскольку беда практически всех убитых принтеров - схемы управления пъезонасосами. Драйвер и ключи.

подходящие доноры плат от 270/290 микросхемы ключ в правом углу транзисторы придется ставить спаренные kt-818 kt-819 голову придется поменять !!!!!! не проверяй и не запускай принтер на старой голове 100% снова сгорит если что пиши отвечу bentigran@gmail.com

Вот такой вопрос, у меня аналогичная проблема, но плату нашёл(копия), запаял, резисторы целые, F1 погорел, вот есть транзистор TT3034 но только один КЗ на втором убрал(микруха), пред. поставил, всё вроде целое, вопрос один транзистор можно стаить? и вообще чем он кправляет? Спасибо!

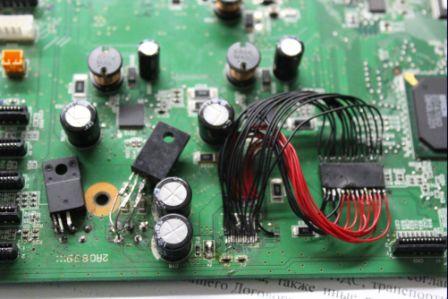

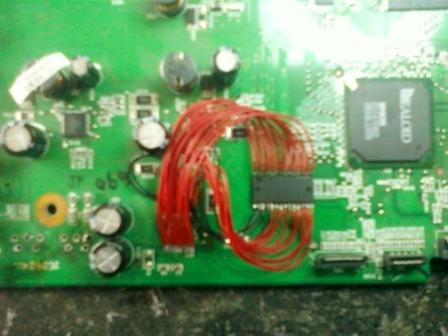

согласно схемы 690 у чипа 270 схема распиновки вольтажа другая поэтому четыре ножки запаял другим проводом на картинке с низу с лева на право ключ микросхемы с право удачи
все проверил работает с новой головой все ок транзисторы kt-818 kt-819 спаренные

На плате стоит 3 диода - D520,D531 и D550, - второй показывает короткую - кто занает за что он отвечает? за какую цепь? Может у кого есть вся схема блока управления RX690? - поделитесь на pbs2003@ukr.net пожалуйста.
