Добрый день!

Принесли на ремонт плоттер HP Designjet 110 plus.

Плоттер печатает 99% времени с рулонного податчика.

Проблема такая, при включение и после того как принтер отпечатает одну страницу, вываливается замятие.

Нужно вытащить бумагу и подоткнуть ее заново, тогда плоттер продолжает работать еще одну страницу, или до первого выключения/включения.

На задней съемной планке, есть два датчика регистрации на оптопарах, разобрал их прочистил, прочистил все резиновые ролики, по крайней мере видимые без разборки.

Где то на форуме читал, что такое может быть из за высохших электролитов.

В общем мои знания тут заканчиваются.
Может у кого были такие проблемы?

Нашел сервисмануал, распечатал лог ошибок.

Есть три ошибки

79.04

86.01
и
81.01.1

Проверил все датчики регистрации, два на податчеке рулонов и один внутри принтера.

Все работает.

Попытался прошить принтер но как только подтыкаеш принтеру фримвери, он выключаеться

kosahek сказал:

А зачем сразу прошивать? Чтобы потом вообще не понять, прошит криво или неисправность самого принтера?

kosahek сказал:

Вот где нужно ключик искать проблемы. Первую страницу печатает?
Замятие пишет на рулонном носителе?

kosahek сказал:

Так он выключаетЬ из розетки его, или как?

Как только, плоттер включаться, начинает гонять бумагу туда сюда

И потом сразу замятие.

Повтыкаеш бумагу с рулона несколько раз и плоттер наконец то ее принимает.

Потом стоит отпечатать одну страницу, и как только "резак" отрезал бумагу от рулона, и бумага пошла назад сразу вываливается замятие

Замятие только с рулона, калибровку на А4 плоттер напечатал сразу

Как подготовить и разместить фото на форуме читать тут.

kosahek сказал:

Какой именно внутри принтера?
То, что "совает туда-сюда" бумагу, это нормально. На головке стоит датчик, который меряет эту бумагу. На него смотрите. Может залит!? Отключите автоматическую отрезку носителя. Проверьте парковку резака.
З.Ы. Задайте рулонный носитель в установке и вставьте полтора метра бумаги, пусть свисает. Не ставьте на ролики рулон. Возможно, затруднена протяжка рулона с подачи.

Серёга Донецкий сказал:

Датчик идеально чистый. При разборке еще раз проверил все ролики ремни и т.д.

Все хорошо.

Сейчас поеду проверять блок рулонного автоподатчика, на другом плоттере.

kosahek сказал:

Ещё не значит, что рабочий.
Смотрите (копайте)тогда в сторону PF энкодера и мотора.

Вот и нашлась проблема!

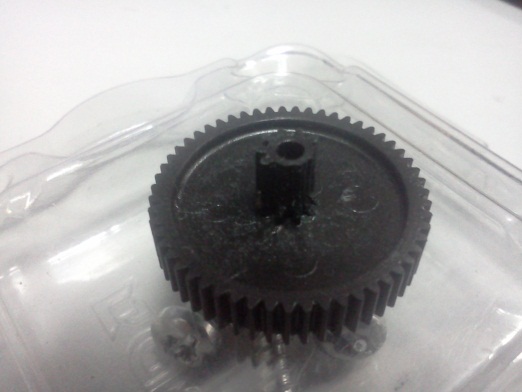

В прямоугольном блоке автоподатчика, стоит редуктор, а в нем шестеренка.

Только где найти такую шестеренку, ума не прилажу.

И как восстановить эту то же мыслей нету, все что модно сделать сорвет при первом же включении.

Решил проблему!!!

Щас соберу если заработает, то с фотками расскажу как!

В общем не чего подобного я не нашел, заказать где то, тем более через АСЦ не реально.

Поэтому решил попробовать следующие.

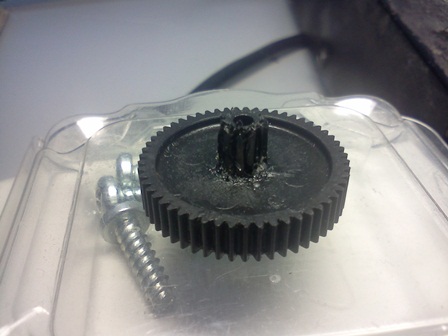

Места где зубья оторваны зачистил, взял обычную канцелярскую скрепку, покусал ее на 5 частей (столько зубьев оторвало) аккуратность по капле клея капнул на получившиеся загатовки.

Самое тяжелое точно посадить их на шестерню. После того как посадил, вплавил паяльником в шестеренку.

Изделие с виду неахти, но все работает!

Сегодня пропечатал 5 листов А1, все пока нормально.

у меня тоже проблема с бумагой была, но причина оказалась в другом.
Датчик каретки закрывается заслонкой, и когда головки прочистит в капе эта заслонка должна за специальный выступ открываться. Так этот выступ был сломан, и , естественно. глаз не видел бумагу. Так я эту заслонку просто выкинул. Там очень тонкая пайка или склейка нужна была, а сам выступ естественно потерян и не понятно какой формы он должен быть.
