Сразу извиняюсь за офтоп, но я уже более 2 лет пользуюсь этим форумом, но тока читал, но сегодня не смог найти ответ на мой вопрос. Пришлось зарегиться, но там где надо спросить пока правила не позволяют.

В общем вот суть вопроса, принесли мне Т50 на ремонт, он не определят СНПЧ, по старинке каратнул F2,но не помогло, он так же продолжал не видеть СНПЧ, тогда решил идти от противного, взял новые шлейфа от ПГ до платы, и менял по очереди не помогло, тогда снял со своего рабочего Т50 плату и заменил, принтер завелся сразу же и все good. Решил долго не заворачиваться и сказал клиенту, что мать полетела, и нажал на кнопку отключения, но поскольку все шлейфа от ПГ до платы не были уложены, я пропустил момент когда шлейф от N ленты зацепился и вылетел с матери. Понадеевшись, что это нечего страшного, поставил мамку на свой 50-й. Но теперь у меня таже проблема, F2 прозванивается, но каратнул на всякий случай не помогает. И ведет он себя странно, то есть нажимаю на капельку для замены, как обычно каретка ушла показывать каких цветов нету все 6 положений проходит, потом доходит до мета вставки картриджей. Нажимаю на планку СНПЧ, каретка даже не думает делать вздвиг влево, а просто уходит на место парковки. Подскажите плиз, что вылетело, тока прошу не надо таких советов, как купить новый принтер, я все таки надеюсь найти то что у меня вылетело в мамки....

Шуке сказал:

так найди.

так хоть примерно в каком месте искать????

Так ведь известно же ужО-на "маме"...

круто, значит не стоит искать????? ладно спасибо

Почему не стОит...хотя...от Вашего желания и возможностей зависит-финансовых.

Да жалко, тока от тормаза его спас. Кулера установил и на мамку и моторчик востановил и тоже кулер поставил и втулки на каретки поменял, а теперь оказывается, что все зря.

Ну...зачем сразу расстраиваться...надо хоть какие-то усилия предпринять к поиску неисправности.

Нашел такую инфу может кому будет полезна...
1) Не определяется один или несколько картриджей.

Тут всё просто - виноваты либо сами чипы на картриджах, либо отсутствует контакт с контроллером CSIC.
(ко мне это не подходит, факт)
2) Не определяются все картриджи!

Возможные варианты:


а) Есть повреждения или имеется неконтакт в разъёмах и шлейфах, идущих от каретки к основной плате. На практике такое встречается редко и, если и попадаются такие случаи, то в результате вмешательства личностей, у которых, извиняюсь, руки не на том уровне растут. На МФУ серии TX700/710/800 есть смысл обратить внимание на шлейф идущий к плате CSIC, он проложен отдельно от всей связки.


б) Вышла из строя плата SCIC . Выжечь её достаточно сложно, но возможно. Проверьте, не залит ли этот контроллер чернилами. Такое встречается, если пользователь относится к принтеру наплевательски, или чернила льёт мимо картриджей, или эксплуатирует его на износ, не заботясь о периодическом ТО. Неоригинальные чернила сильно «пылят», щедро окрашивая механизм принтера изнутри. Определить, так ли это, можно только заменив эту плату. Пока оставим этот вариант (всё равно заменить нечем), пойдём дальше.

в) Есть вероятность выхода из строя планки ЧИПов или основного SCSI-ЧИпа, если они раздельные. Проверяем заменой СНПЧ. Нечем проверить? Идём дальше.

г) Обесточена плата CSIC! т.е. несправны предохранители на основной плате. Начинаем разбираться подробно!


Обратите внимание на то, что питание контроллера CSIC и печатающей головки принтера поступают через предохранитель. Обязательно (!) нужно проверить «живой» он или нет.

Для начала нужно найти на плате сам предохранитель, или предохранители. Они обозначаются стандартно F1,F2, достаточно малы по размеру и находятся вблизи от 2х силовых транзисторов управляющих шиной питания ПГ и CSIC.

Как разобрать принтер и добраться до основной платы (BOARD ASSY MAIN) догадаетесь сами.

Покажу на примере плат Epson TX117, TX200, T50:

Проверяем предохранитель тестером и если он "дохлый" стоит задуматься, почему это произошло?! Общеизвестно, что плавкие предохранители защищают источник питания от нагрузки. Нагрузка в нашем случае это плата CSIC и Печатающая головка принтера, и раз предохранитель сгорел - это не случайно!!! Чувствуете опасность ситуации? В любом случае продолжаем...

Восстанавливаем предохранитель обычной "соплёй", искать такой же конечно смысл конечно есть, но в нашем случае хуже уже не будет! Принтер сразу не включаем!!!

Если на плате применяются обычные биполярные транзисторы, как например на TX117 TX200, то замеряем переходы база-коллектор, база-эммитер. Сопротивление должно быть не менее 250 ОМ. Если тестер "зазвенел", меняем транзисторы.

Крайне нежелательно менять транзисторы на аналоги, т.к схема питания головки очень похожа на старые усилители мощности ЗЧ и представляет из себя сбалансированную пару pnp/npn с нулевой точкой. Найти их в продаже практически невозможно, поэтому если менять, то менять сразу оба на согласованную пару, поройтесь в Даташитах и подберите что-нибудь подходящее.

Далее подключаем все шлейфы к плате и замеряем сопротивление между предохранителями и массой, в норме сопротивление составляет примерно 480 ОМ.

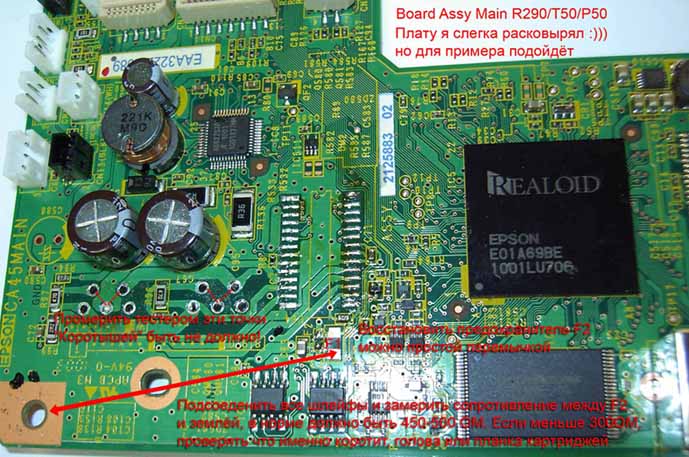

Теперь рассмотрим более сложный случай, на плате установлены транзисторные сборки серии TT. В пример пойдёт плата T50.

После восстановления предохранителя, промеряем переходы на сборках, как показано на фото, если всё ОК, подключаем шлейфы и замеряем сопротивление между F2 и землёй, сопротивление должно быть в переделах 480 Ом.

Если всё в порядке, собираем принтер и включаем. Этот момент я называю СМОГ-ТЕСТОМ! Если дым сразу не пошёл значит, у нас есть возможность установить картриджи и вывести на печать тест дюз, это самый важный тест принтера.

На что ещё нужно обратить внимание!!!

В ситуации, когда мы сталкиваемся с «мёртвыми» транзисторами следует выяснить, почему они вышли из строя:

В первую очередь нужно осмотреть разъём печатающей головки на предмет попадания в него жидкостей, чернил например. Как показывает практика, даже одной небольшой капли в этом разъёме достаточно, чтобы выжечь основную плату. Если видим следы электролиза на шлейфе, тщательно вычищаем и его и разъём! Помните, если вы оставите нагар в этом месте (а это не что иное, как электропроводные углеродистые соединения), то принтер поработает немного и снова умрёт. В некоторых случаях, прогоревший разъём целесообразно заменить (перепаять).

Во вторых таким же образом, внимательно рассматриваем разъём планки CSIC.


Фотки завтра выложу как раз проверю все на своем и все подробно опишу

Ну вот-процесс пошёл...

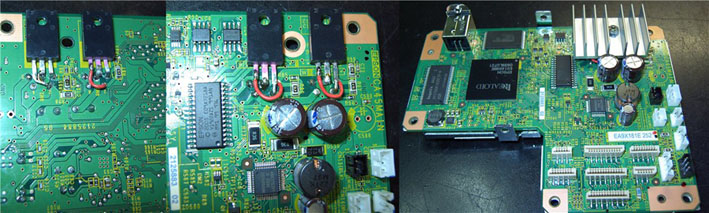

Вот еще что есть

заменены с 270
правда незнаю на сколько это реально

А с оригиналами не пробовали или хотя бы другую снпч поставить и проверить

по теме: Шуке а действительно прозвоните ка транзюки. насколько я помню там ТТ серия - только выпаяйте одну из ног (Б или Э) иначе по обводке может дать ложный результат. если без прозвонки транзюков - просто вытащите шлейф ПГ и запустите пациента. если пройдет начальная инициация а потом выпадет в ошибку - транзюки живы, если сразу в ошибку - транзюкам все) под замену или их или мать) (мать скорее найдете))


пысы: сорь за offtop, но все таки - "кока" - такие люди как Вы меня всегда поражали... поражали тем - что как партизаны, что-то знают, но сидят тихонько в засаде и изредка умными фразами отстреливаются... вам настолько сложно ткнуть человека носом в проблему по-конкретнее?? не пространственными фразами, а конкретными наставлениям - вы же профи))) или только количество сообщений на форуме это измерение вашего статуса? печально все-таки.

Печально...Вы правы.

Шуке сказал:

Шуке сказал:

Пухман, а что ещё можно советовать после таких фраз?

Nikolai67 сказал:

полить водичкой запитаную на 220В мат плату....

ЧАсто поливаете мамку водичкой???? а я все исправил.. Всем спасибо за издевательство!!

а описать что было? и как исправил... не поступайте как некоторые "профи"...

Да так и не разобрался в чем причина. Нашелся принтер с дохшей башкой. Поменял плату и все.

мдя.... чисто русский подход)))
