Итак:
модель CX4300 epson, стояли INKTEс пигмент + чипы от ресетеров. решил перекинуть ПГ на воду (купил новую ПГ, старая пала смертью храбрых), переставил собрал-разобрал. включил - не видит картриджи. проверил транзюки + F1/F2 - все живое (F2-после перепайки восстановлен). контакты прозвонил - тоже все живо. нашел новую материнку + CSIC плату + шлейф (грешил на все) переставил в разные позиции - результат 0. опрос чипов выполнен с результатом Read error. подкинул 2 новых, родных картриджа 92 и 91 (кр,черн) - результата 0.
куда копать дальше? что подскажите?

Осталось только чипы заменить.

менял, подкидывал ему 2 новых, в упаковке, картриджа (родных). результат - не определяет все 4 положения(цвета).

Вы так со своими экспириментами загнете и новую голову. Вы контроллер чипов проверяли? И он может не определить ни одного цвета, если не стоят все 4. Плюс проверьте контакты контроллера чипов. Это то, что стоит в каретке. Там с обратной стороны такие же контакты как и в картриджах. Там поройте.

как проверить контроллер чипов? контакты контроллера не залиты, целы и невридимы. может ли сгореть CSCI плата? если да - как это проверить?

Заменить на аналог. Либо вы должны хорошо разбираться в радиотехнике.

вы видимо не читали моего начального сообщения.. я указал что есть 2 CSCI планки (т.н. контроллер чипов) они оба не видят ни чипов ни картриджей.

Читал... я много чего читаю. Просто забыл. Я бился пол года над похожей проблемой. Точнее проблема та-же. Принтак другой. Для начала я выше указал-поставте все 4 оригинала. И только оригинала. Два - он может их не понять. И тоесть вы пробовали сразу(разом) все: новую МП, контроллер, шлейф, ПГ?

И тоесть вы пробовали сразу(разом) все: новую МП, контроллер, шлейф, ПГ?
да. пробовал и новый комплект и старый и менять местами. в понедельник буду пробовать поставить все 4 картриджа оригинал. подозреваю что планки чипов вывел из строя). разве в 9-ти пиновых есть защита от неполного количества картриджей? я слышал что только в 7-ми пиновых.
вопрос по CSCI плате остается в силе - может ли, вернее что может вывести из строя оную и как это проверить тестером..

Была такая проблема: дело в контактах чипов, которые в каретке. Снимите и посмотрите на платку. Она проседает чуток ниже положенного, и не контачит с наружными контактами. 99% это она. Поправьте её и всё станет на свои места.
З.Ы. От отсутствия в каретке картриджа случиться на этом принтере абсолютно ничего не могло.

у меня была такая же проблема с чипами ist, причем все планки сразу версии толи 5,2 толи 5,3 не помню.

Чем закончилось?

Итак, чего мы имеем на сегодняшний день:
перемудрили epson с электроникой, и я терь хз че делать. по сути - подкинул принтеру новые картриджы оригиналы все. при живых F1\F2 - видит 3 из 4. в чипах СНПЧ видит только 1(синий), причем 1 из чипов заклеен.
чего дальше делать - ума не приложу. если транзюки - то какая маркировка транзюков подходит под это дело? если чтото другое - то что? подскажите народ... поделитесь мыслями

картриджи новые из магазина? Не факт, что чип рабочий на картридже. Встречалось такое. Поставь на место синего - красный и наоборот. Погляди на статус монитор, чего напишет. Если чип на картридже целый, при видящем три картриджа, причина только одна - нет контакта с чипом на синем или нет контакта наружных контактов с платой в каретке. Пока оригинальные к-жи не увидит, с чипами снпч не мудри. Запутаешься.

Сергей я наверное не совсем доходчиво описал ситуёвину. кога стоят все 4 (повторюсь - новые 92N) картриджа - не видит все - один вытащил (любой) - не видит только его. в servisFT по статусу - ошибка чтения картриджей. следовательно CSCI плата в каретке которая жива и контакт имеет и с мамкой и с картриджами - по схеме я так понимаю следующее - приславутые транзюки, которые надо как то вымерять и если они битые то на чтото (?) заменить. завтра буду отпаивать и мерять.
пысы: на другой матери (у меня их 2) при снятии самой материнки f1\2 целые, но на транзюках образовывается конденсат (причем протирал перед тем как вставить мать на место - точно помню) - но преды целые. чего думаете?

транзиторы живы (не в кз точно) правда сопротивление 1 кОм на обоих. у кого какие мысли?

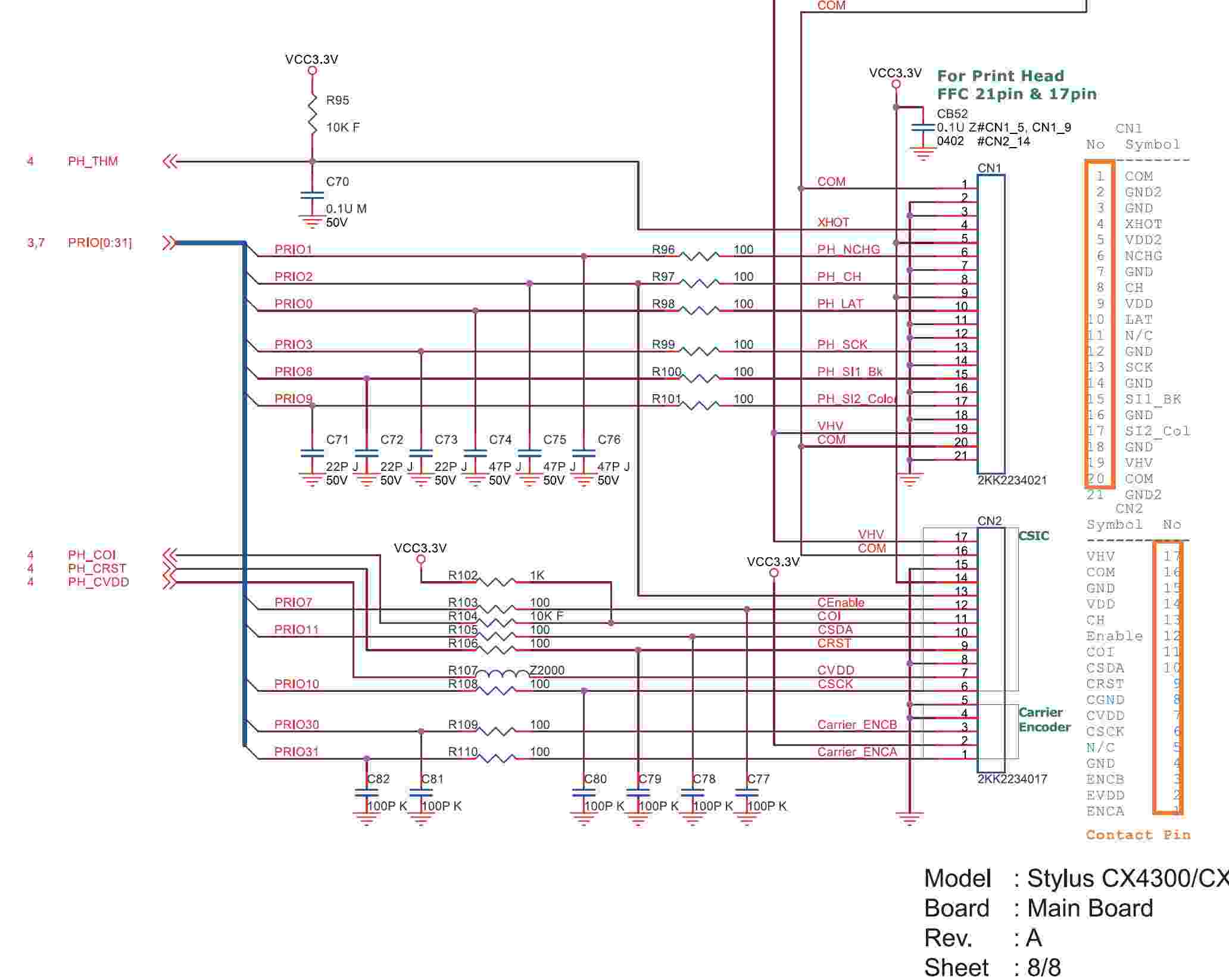

Не знаю помогу или нет, но пару случаев удачного ремонта, именно не определения картриджей, у меня было. Отключите все разьемы от ПГ и прозвоните резисторы в цепях головки и определения картриджей.

Помогает?

спасибо) завтра будем пробовать)))

на одной материнке - все целые. а нет ли у вас случаем уважаемый loskun полной схемы?
