Порвался электрический провод внутри ПВХ шлейфа питание чипов переломилось

|    Сообщение #1 Отправлено 26 декабря 2011 - 10:50   Elk_2004

Здравствуйте уважаемые форумчане.
Возникла трудность следующего порядка:

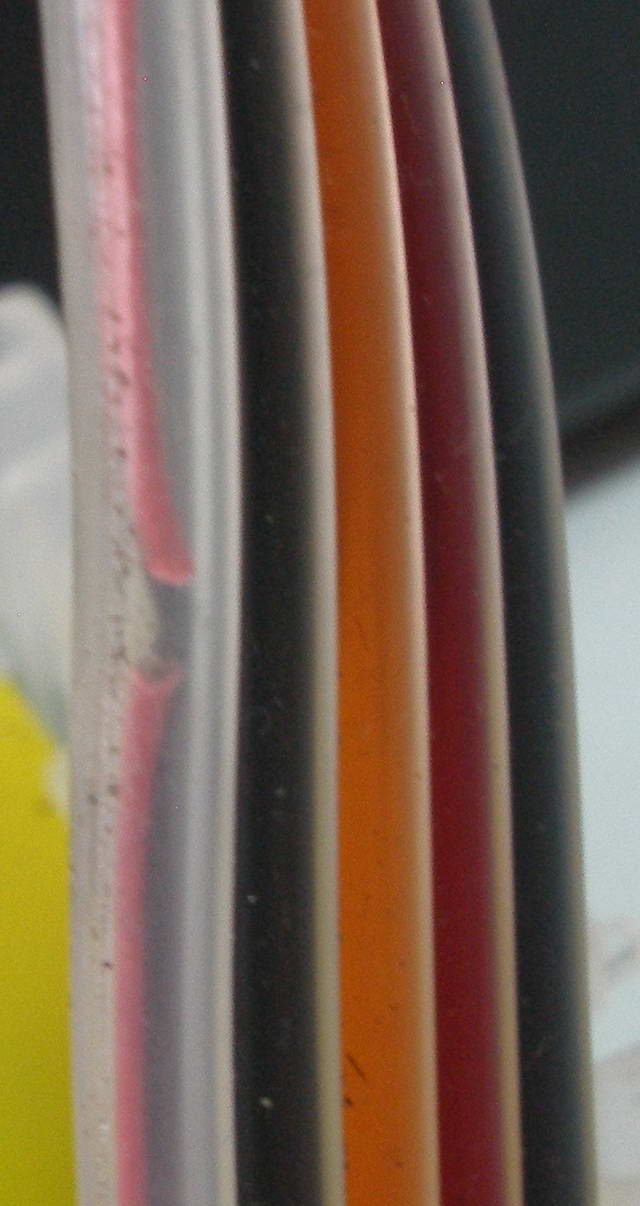

переломился шлейф питания СНПЧ, детальнее на фото.
Система от Resetters на МФУ Epson SX125.
Так вот, кто сталкивался с подобной проблемой - чем можно заменить данный шлеф?
(извините если называю не своими именами, просто еще не встречал определения данного шлейфа)

Прикрепленные изображения

  • Прикрепленное изображение: PC263754!.jpg
Truth no one...

|    Сообщение #2 Отправлено 26 декабря 2011 - 11:28   Кавказец

Очень интересно это что же нужно было с ним сделать что бы порвать его?
Кстати, а случай не гарантийный?
Добрым словом и револьвером можно добиться гораздо больше чем просто добрым словом...

|    Сообщение #3 Отправлено 26 декабря 2011 - 11:42   Elk_2004

Я не знаю что с ним делали, я занимаюсь только установкой и ремонтом.
На счет гарантийного случая - я установщик, я и даю гарантию.
В том что система была установлена правильно, т.е. по инструкции - отвечаю!
Отработал аппарат 8 месяцев. Шлейф конечно перекручен, провис - но я же не могу контролировать эксплуатацию.
Поэтому согласно "неправильной эксплуатации" я снимаю с себя гарантийные обязательства, ремонт будет платным.
Остался вопрос - что туда лучше вопхнуть....
Truth no one...

|    Сообщение #4 Отправлено 26 декабря 2011 - 11:47   aaaa

А ответ здесь был совсем недавно:
http://reseters.ru/...ndpost&p=221396
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.

|    Сообщение #5 Отправлено 26 декабря 2011 - 11:55   Elk_2004

Я наверное где-то неправильно высказался...
Сам шлейф не порвался, переломился провод внутри шлейфа, по которому идет питание от USB...
... Думаю расчехлить провод от мыши, вот только бы найти.
Truth no one...

|    Сообщение #6 Отправлено 26 декабря 2011 - 12:04   Slava2

Elk_2004, ну вы даете.....и с таким подходом Вы что то ещё и ремонтируете? Но самое непонятное, а кто ж деньги за это ещё платит?
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #7 Отправлено 26 декабря 2011 - 12:04   aaaa

Что то новое в наших краях: шлейф внутри шлейфа? :rolleyes:
Или там просто подается питание на "пиратские" чипы?
Тогда какие проблемы положить другой провод рядом?
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.

|    Сообщение #8 Отправлено 26 декабря 2011 - 13:15   Elk_2004

Просмотр сообщенияSlava2 сказал:

ну вы даете.....и с таким подходом Вы что то ещё и ремонтируете

не допонял, с каким подходом?
обратиться в Resetters за заменой СНПЧ или я что-то не так делаю?

Просмотр сообщенияaaaa сказал:

какие проблемы положить другой провод рядом?

проблема в выборе провода...
есть идеи с чего его взять?
Truth no one...

|    Сообщение #9 Отправлено 26 декабря 2011 - 13:26   Alek$

Просмотр сообщенияaaaa сказал:

Или там просто подается питание на "пиратские" чипы?
У SX125

Цитата

электронный блок, конструктивно выполненный на пластмассовой планке, которая устанавливается в каретку печатающей головки принтера и внешний блок сброса чипов


Просмотр сообщенияElk_2004 сказал:

проблема в выборе провода...
есть идеи с чего его взять?
Вы бы описали что представляет собой родной (сколько жил, сечение)

|    Сообщение #10 Отправлено 26 декабря 2011 - 13:29   Elk_2004

у этой модели внутренний блок сброса чипов, но с внешним питанием, поэтому шлейф 5-ти канальный и в одном канале идет питание от USB
Truth no one...

|    Сообщение #11 Отправлено 26 декабря 2011 - 13:32   Кавказец

То что описал Alek$, это СНПЧ первого поколения для этих моделей.
Elk_2004, ты описал СНПЧ второго поколения, а есть ещё и третьего поколения без внешних блоков и USB питания просто с аккумулятором, там уже идёт обычный 4-х канальный шлейф.
Добрым словом и револьвером можно добиться гораздо больше чем просто добрым словом...

|    Сообщение #12 Отправлено 26 декабря 2011 - 13:39   Elk_2004

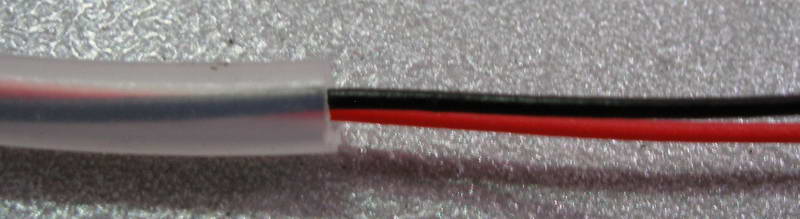

обычная пара питания, которая проходит внутри шлейфа
диаметр 0,5 мм каждого

Прикрепленные изображения

  • Прикрепленное изображение: PC263755_.jpg
Truth no one...

|    Сообщение #13 Отправлено 26 декабря 2011 - 14:06   aaaa

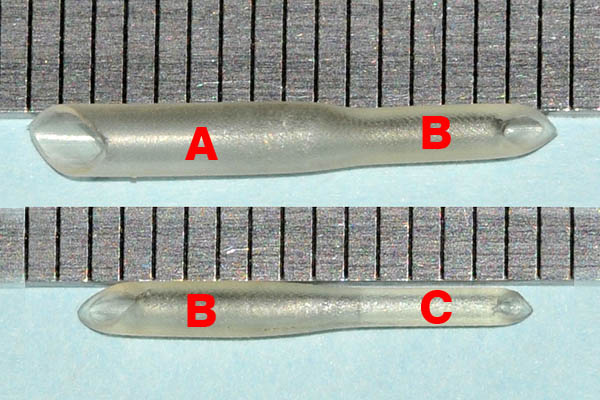

Откуда такие здоровые трубки для шлейфа? Внутри два провода по 0,5 мм и еще остается пространство для чернил? А бывают и такие трубки:

Прикрепленные изображения

  • Прикрепленное изображение: 2011-04-143.jpg
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.

|    Сообщение #14 Отправлено 26 декабря 2011 - 14:13   Elk_2004

Система стандартная, китайская от Resetters, трубки у шлейфа тоже стандартные 2,5 мм...
речь ведь не об этом в самом то деле...
с чего взять хороший, гибкий провод, чтоб не ломался, это уже третья система в этом году с переломом провода...
... жду убитую мышу от A4-Tech X6, там помнится был тонюсенький провод

Просмотр сообщенияaaaa сказал:

и еще остается пространство для чернил?

:rolleyes: в этом капилляре чернила не проходят
Truth no one...

|    Сообщение #15 Отправлено 26 декабря 2011 - 14:15   Nikolai67

aaaa, :rolleyes: И как ты представляешь подключение такого капилляра к штуцеру? Куда провод вывести?
Там шлейф на один капилляр больше и по дополнительному капилляру проведён провод.

|    Сообщение #16 Отправлено 26 декабря 2011 - 14:25   aaaa

Просмотр сообщенияNikolai67 сказал:

Там шлейф на один капилляр больше и...

спасибо, понял. :rolleyes:
Самый гибкий провод был в советских телефонных аппаратах, там даже не провод, а тонкая медная фольга, намотана в спираль. Правда, диаметр не 0,5 мм.
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.

|    Сообщение #17 Отправлено 26 декабря 2011 - 14:38   Elk_2004

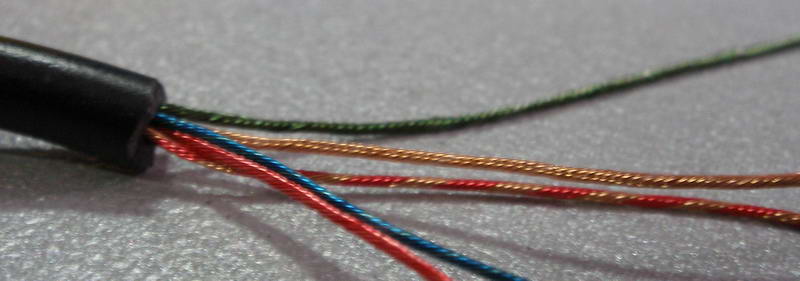

Вот нашел убитые наушники, у них такой шнурок (см.фото)
диаметр 0,3 мм.
Но мне кажется он жестковат даже в сравнении с оригинальным, стоит ли пытаться или искать подобное оригиналу?
(неохота по 100500 раз разбирать-собирать систему)

Прикрепленные изображения

  • Прикрепленное изображение: PC263761_.jpg
Truth no one...

|    Сообщение #18 Отправлено 26 декабря 2011 - 15:00   koka

провод МГТФ ищи.
Самый идеальный и надёжный принтер...фломастеры.

|    Сообщение #19 Отправлено 26 декабря 2011 - 15:19   Elk_2004

А он влезет в капилляр? Как он на излом? Где можно быстро купить на Украине с доставкой Укрпочтой? (если владеете данной информацией)
Truth no one...

|    Сообщение #20 Отправлено 26 декабря 2011 - 15:36   Slava2

мгтф - не имеет сплошной изоляции. Конструктивно - это очень мягкая медь, но она обмотана лентой из фторопласта. При частых перегибах фторопласт сползет и эти две жилки закоротят. В результате вылетит ещё и порт usb.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.
