Доброго всем дня!

Ситуация: Epson R220.
Картриджи с автосбросом. Текущие чернила ОСР.

Из-за протечки чернил в ПГ (наверное, неудачно промывал) и закорачивания в шлейфе сгорает F1. Нашел близкий по номиналу обычный (стеклянный) предохранитель, впаял параллельно старому горелому, изолировал. Купил новую ПГ, поставил - отпечатал несколько листов ч/б и в цвете (на обычном качестве) - все ок.

На след. день отпечатал лист А4 - ок. Решил сделать тест настройки и выравнивания дюз - принтер отпечатал 3/4 листа и ... погас. Потянуло легким запашком. При нажатии на включение слегка тлела и затем гасла средняя кнопка (протяжка бумаги). Затем и это пропало.

Могла сработать какая-то защита или сгорело что-то? Как проверить б/п и материнскую плату?

В магазин дорога ваша...за новым.

Надежда умирает последней. ПГ новая, осталось купить материнку и блок питания.

Почему так категорично? Более обнадеживающих рецептов и советов как/что сделать не будет на форуме профессионалов по принтерам?
Даже если замена платы - есть backup-копия EEPROM на этот случай. Главная плата 50 баксов стоит. Плата питания - 30 баксов. Собственно, если я за ПГ 2500 руб. отдал, то и это не проблема. Но то и другое сразу сгореть не может.

Может все же есть способ проверить, что с БП ? Если он в норме, то дело в главной плате.

Как в официальный сервис пришел...

Пришёл - слушай что говорят. Опыт! ПонимаИиии-шь?
Не думаешь же, что ты первый с такой проблемой?

Partos111 сказал:

Вот как раз потому...А сделать конечно можно...кто говорит что нет...токмо вот целесообразно-ли с экономической точки зрения?
Ежели принтер Вам дорог как память и Вы готовы потратить на ремонт этого принтера сумму, которая составит стоимость нового принтера-можно сделать.

koka сказал:

Я вот как раз про нее и думаю, про целесообразность. Новый аналог. принтер - 5500 руб. + к нему надо картриджи незаканчивающиеся и чернила. Итого тысяч семь.

Здесь в активе - многоразвые картириджи, по 100 гр. чернил и новая ПГ, а стоимость гл. платы и платы питания в сумме - еще 2500 руб. При этом еще может заменой элементов на платах можно обойтись. Правда, пока непонятна причина выгорания неизвестно чего... Может новая головка быть причиной выгорания или только транзисторы и предохранители от нее могут пострадать?

Вопрос лишь - в методике тестирования, которую я не знаю. Может кто-то подсказать как проверить БП без подключения к плате и какие напряжения д.быть? У компьютерного БП это легко решается.

Так же и на принтерном БП.

Главная плата без видимых следов повреждений, F1 и F2 целые.
На выходе БП всего один 4-контактный разъем. Может какая-нибудь добрая душа сказать, как проверить БП?

Сам БП просто так не вытащить, хотя винты все выкрутил... Сволочи с Епсона, т.к. причин так его крепить нет ваще никаких.

Да как проверить...отключаете колодку от "мамы" -включаете кабель питания-меряете...там их два...питания.
Есть у мну рабочий БП от 220-го с разбора.

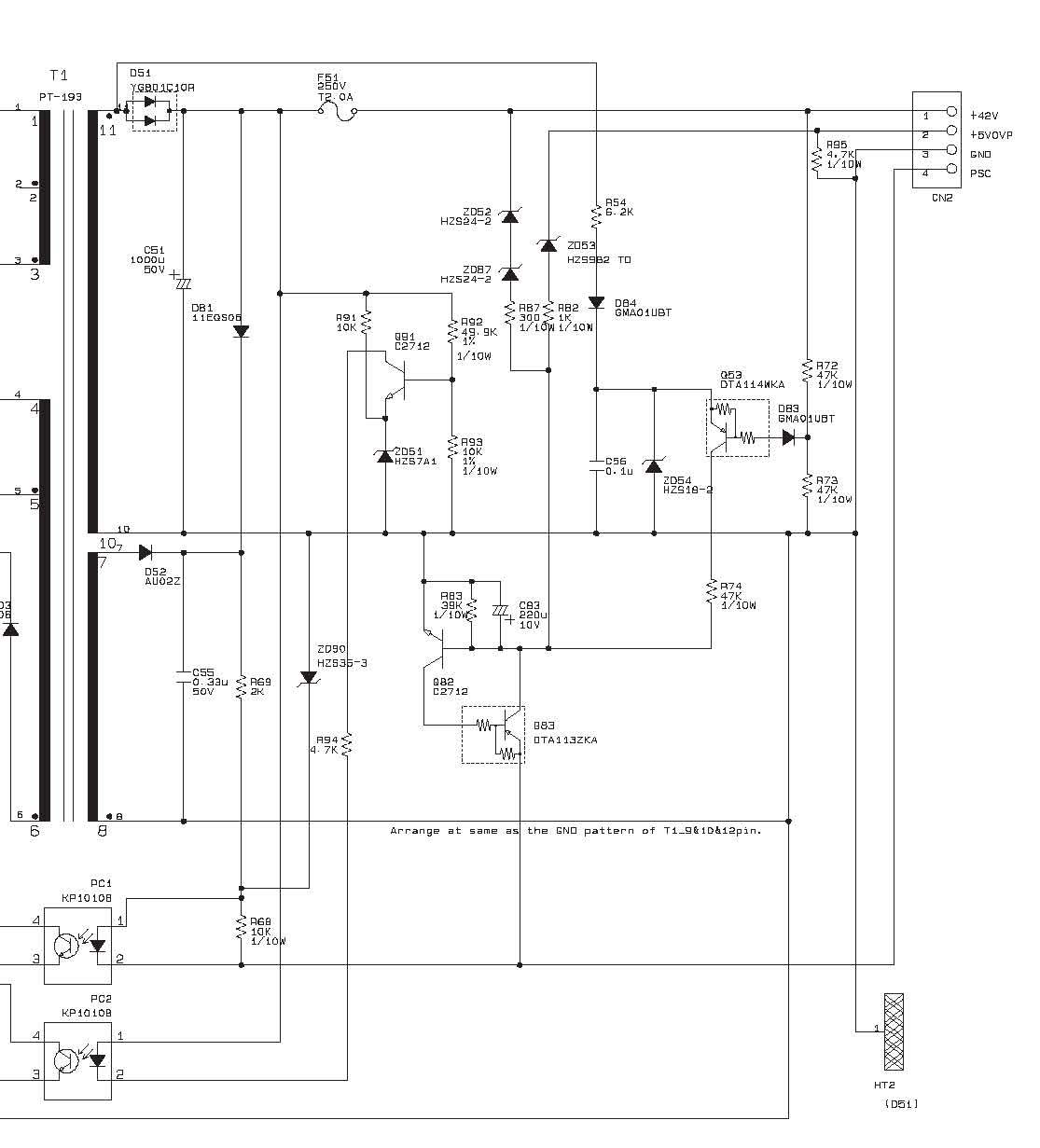

во, где чо должно быть.

Достал БП.

koka сказал:

Учту. ;)

Nikolai67 сказал:

На всякий случай спрошу: замыкаем 3 и 4 и меряем 1-3 и 2-3, да?

1-3 - 41.3 В
2-3 - 0 В вместо 5 В
3-4 - 40.3 В

3-4 не закорачивал, побоялся, и так напряжение кажет.

Собст-но, куда-то делось управляющее 5 Вольт.

Не надо там ничего закорачивать.

koka сказал:

Спасибо.

А есть у кого-нибудь схема этого EPS-85U. Скачал сервис-мануал R220/R320 - там схема вообще другая.

koka сказал:

EPS-85 U На нем написано? Можешь проверить, какие напряжения 1-3, 2-3 и 3-4 , пожалуйста?

А что такое OVP около +5V ? 5V там сразу же должно быть? koka, протесть пожалуйста напряжения на твоей плате.

koka сказал:

Насколько я понимаю, главная плата "замыкает" 3 и 4 через свои схемы (дежурное напряжение 5V) для включения основной обмотки трансформатора Т1. Без нагрузки может быть чревато? Может лампочку какую как нагрузку? Какой там ток? Предохранитель стоит 250V 2,5А, там 42 вольта. Взять лампочку ватт на 100 - на 42 Вольтах будет 0,5 А. Можно так?

Я где видел в интеренете инструкцию по такому подключению, только не могу найти сейчас.

Товарищи, помогите, пожалуйста, с диагностикой EPS-85 U . Там на выходе всего один транзистор, судя по разводке на плате. Сегодня сфоткаю плату и выложу. Ну не считая оптических транзисторов(как они, оптитроны?) в развязке первички и вторички трансформатора.
Я хоть и не схемотехник, но радиоэлектроникой увлекался и с паяльником не на "вы".

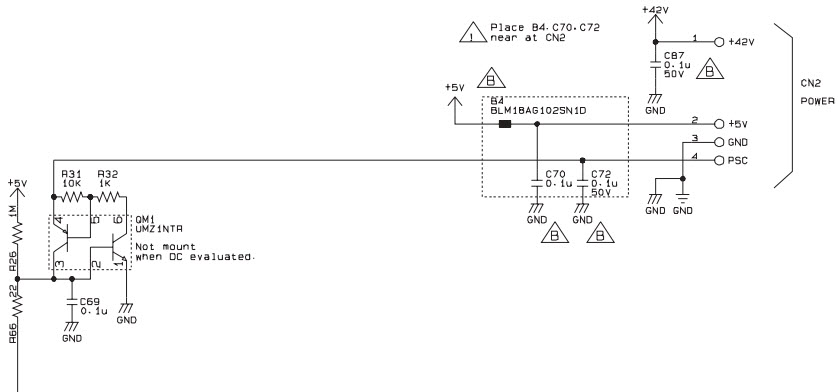

Вот смотри сам где и через что замыкает.
СМ со схемой есть у тебя?

Спасибо, буду посмотреть. Но эта схема у меня есть. Это кусок схемы Main Board C546, у меня есть сервис мануал, и там есть схема Main Board.

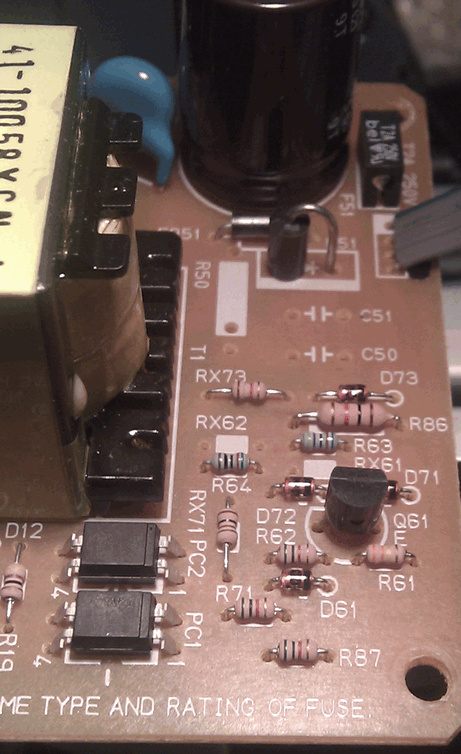

Нету схемы платы питания. Вот ее фотки (вторичная цепь обмотки).


И сравните со схемой из сервис мануала - рядом не лежало.


Собст-но, ищу 5 Вольт!!! А потом буду КЗ искать...

Ну и схему от EPS-85 U, т.к. в сервис мануале от C528 PSH

Partos111 сказал:

..и все-таки целесообразнее.. прикупить другой,на барахолке,на молотке б/у-шный, такого добра навалом.
я вот в поисках запчасти на свой R220 прикупил как не рабочий,с засохшей головой, аналогичный за 300 руб.
..за ! 2 дня отмочил голову и теперь мой первый принт остался на запчасти,а "не рабочий" и по сей день радует.

Чем дело то кончилось!?)))))

Да пока ничем... Прорабатываю вариант выкупить R320 у знакомого рублей за 1000, новый с усохшей головой. Головы-то одинаковые у 220-го и 320-го.

А чтобы в схеме ковыряться - схему нада. И советов. В виде инструкций. А советов не богато пока. Самый ценный - про молоток.ру был...

в выхи посижу, напряжения померяю в разных точках, транзюк на выходе прозвоню. может осенит.

Схему, друзья, схему!!!
