Vill сказал:

Гдето там. Проще его найти по проводкам от платы, там большинство идут оптические датчики по 3 контакта а тут 2 контакта.

Да там микрик может быть и не причём, капа не поднимается, залипает, потому как вся в чернилах засохших, либо шлейф неправильно проложен, и не даёт спереди капы механическому узлу подняться вверх.
Хотя я не знаю что в каретке.

Фотография шикарна , может воспользоваться хостингом для фотографий?

И там не микрик, а фотодатчик, в него в прорезь пластмассовая пластинка входит.

burykin сказал:

Все верно. Капа и механизм парковки может залипать, а движущиеся элементы нужно мыть и смазывать, чтобы не залипала.

Помогите, не могу найти микровыключатель на 3600, разобрал и сижу ка дурак( есть такие комплекты проводов: оранж желт син зел, сиреневый серый, и желтый желтый..

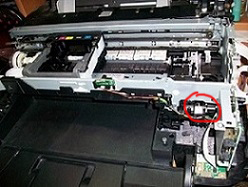

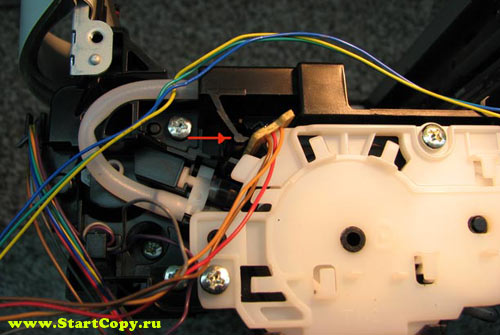

sergienovich, Pump Roller (PR) sensor. http://www.startcopy...s/ip4600/32.jpg

Читать тут http://www.startcopy..._ip4600_2.shtml

Начало статьи http://www.startcopy..._c_ip4600.shtml

Твой принтер http://www.startcopy..._c_ip3600.shtml

подскажите, механику работы капы? принтер весь разобрал..не вижу причин - почему она не опускается (чтобы поднять парковку), парковочное место отлично ходит вверх/вниз.
Если руками капу поднять, то шестерня крутиться (которая отрабатывает на датчик)

Здравствуйте!
Разбирал MG5240 для исправления ошибки 6C10 и наткнулся на очень интересную пружинищу, собирая принтер обратно. Подскажите пожалуйста, может кто сталкивался - откуда она? Сама пружина довольна приметная, т.к. другие пружины подобного рода в принтере имеют немного иную форму. Прикладываю её фото и фото принтера на данном этапе сборки. Очень надеюсь на вашу помощь, мучаюсь с ней второй день. В сервис-мануале для MG5240 эта пружинка не фигурирует. В мануалах пользователей схожего ip4600 тоже не встречал ничего похожего. Спасибо!
http://s017.radikal....6c328bfe873.jpg
http://s019.radikal....352db760b2d.jpg
http://s015.radikal....63b58a6911f.jpg

С большой долей вероятности могу сказать, что это пружина открывания переднего лючка. У меня на MP530 такая стояла, но потом пришлось убрать, т.к. отломился усик крепления. Теперь лючок падает под своим весом.

CrawlerX, вы не правы. Пружина открытия переднего лотка больше. На последней фотке её видно, она на месте.

А вот сия пружина должна находится где-то в районе капы, скорее всего.

Вероятно, это она
http://reseters.ru/...attach_id=25176

Общий вид
http://reseters.ru/...attach_id=25175

Привет всем, разобрал принтер MP540 нашёл микрик, достал, открутив винт его крепления, но какие контакты чистить? Те, что внутри микрика(как его разобрать?) или снаружи к которым припаяны провода(они в полном порядке)? Весь принтер разобрал, чтоб найти его. Прозванивал мультиметром, всё в порядке. Принтеров откуда другой микрик взять нету.

"Ошибка 6C10 в принтерах Canon означает неисправность узла обслуживания (purge unit). Конкретно ошибка называется Valve Cam Sensor Error – ошибка датчика кулачка вентиля. Этот кулачок управляет рычагом, который пережимает трубку откачки чернил из капы и открывает ее. Для синхронизации вращения вала 2 в Canon MP550 и MP990 используется микропереключатель 1. Неисправность этого датчика и вызывает ошибку 6c10. Для устранения ошибки требуется ремонт или замена переключателя. Цена ремонта 4000 руб."Вот естьссылка на какой-то сайт https://www.complace...открывает%20ее. Там так и написано,что это полный гемор.
НО!Я вам сообщу маленькое решение этой проблеммз.Дело в том,что от сырости,влажности,простоя этим контактам кирдык.Поэтому достаточно конкретно у...ть кулаком по аппарату(один х... выкидывать),или приподнять слегка и е..нуть на стол,и контакты содрогнутся и принтак заработает.Дёшево и сердито!Я свой так и починил.УРА!

Всё верно пишут, ошибка связана с микропереключателем. Тоже столкнулся с этой бедой. Принтеру уже лет 10, печатали при том крайне мало. Чего только он бедный не пережил, а началось всё с резинки для волос, которая в лоток с бумагой попала и из-за перегруза мотора была помечена голова как неисправная... Об этом я конечно узнал сильно позже и голову ту уже выкинул к сожалению. Но это уже совсем другая история.

Что мне помогло решить проблему с чудным микриком. Принтер у меня MP640. Статья из поста Flanger очень подробно расписывает какой это ужас менять или чистить этот переключатель. Фото правда не очень информативны, всё сделано специально так, чтобы было не найти ничего. Ну и чего только не пишут(в других статьях), и что весь принтер разобрать надо по винтику и что 4000 рублей аж стоит этот датчик. Тем не менее статья полезная и я руководствовался ей при ремонте.

Короче. Пластиковая панель по центру принтера у меня была давно снята, если не ошибаюсь, она там держится на защелках, если руки откуда надо растут снять не проблема. И снял еще правую панель, сзади два винта.
Далее открутил и отключил вайфай. Потом открутил пластмаску с переключателем печати на CD(кстати цвет проводов серый и фиолетовый у переключателя на панельке, точно такие же и у нашего микрика, но он более надежно спрятан), т.к. она держит кучу проводов, они мешают. Потом снял пружинку с рычажка как раз который вроде как и жмет на датчик.

А сам датчик находится легко, справа внизу от этой пружинки торчат два провода, серый и фиолетовый, это он голубчик и есть. Затем поидее надо поплакать и начать грызть кактус, но я просто просверлил дырдочку на 8 в правой стенке выходного лотка для бумаги, да немного(прям совсем немного и возможно можно было вообще не подтачивать) круглым надфилем подточил то, что мешало. И вуаля, отверткой можно открутить винтик, который держит датчик, при этом ничего не надо переворачивать и выворачивать. Но рано радоваться, датчик этот так просто не сдаётся.

После винтика как и положено хитрому датчику, он конечно же готов вынуться, но не наружу, а внутрь. Т.е. опять намёк на кактус. С помощью плоской отвертки я чуток раздвинул деталюшки между которыми сидел вредный датчик и так смог его потихоньку выколупнуть. Но и опять радоваться рано. Т.к. проводок на котором висит датчик, опять уходит куда-то вглубь и не дает толком вынуть датчик на свет божий, чтобы его как пишут в статьях "под микроскопом" долго и нудно чистить. Я решил эту проблему с помощью паяльника, отпаял провода и датчик вынул. Но если паяльник у вас мощный, то лучше будет проводочки обкусить, ибо припаяны они, моё почтение, с продеванием в контакт, загибом, и судя по тому, что на 240 градусов паялось не охотно еще и с припоем с пониженным содержанием свинца.

Так или иначе датчик был вынут, далее разбирается он без всякого микроскопа и даже лупы, если со зрением проблем нет. С помощью иголки, осторожно оттопыриваем по очереди края и разделяем на две половинки. Сразу вспоминается песенка про веселых неразлучных тараканов и сверчка. Открываю я значит датчик, а там... Не то что окислилось, там разве что грибы не растут. Контакты просто черные. Отскреб это дело аккуратно, но и не забываем про ответный тоненький контактик на второй половине. Ну и по рекомендации смазал, вдшки не было, прыснул силиконовой смазкой. Не знаю правда правильно или нет. Но у меня есть еще второй донорский принтер, если что с него потом микрик возьму.

Ну и всё собирается обратно в обратном собственно и порядке.

Конечно вариант со сверлением корпуса не очень, но можно и отвертку какую-нибудь хитрую гнутую применить или просто короткую или угловую. В любом случае разбирать пол принтера и 4 часа времени не потребовалось.
Может кому инструкция пригодится.
