Решил поделится с пользователями ещё одним вариантом укладки шлейфа на этих аппараты.

Итак начнём:
Для начала нам нужно что бы блок сканера был снят и верхняя крышка тоже, дабы упростить себе же задачу.

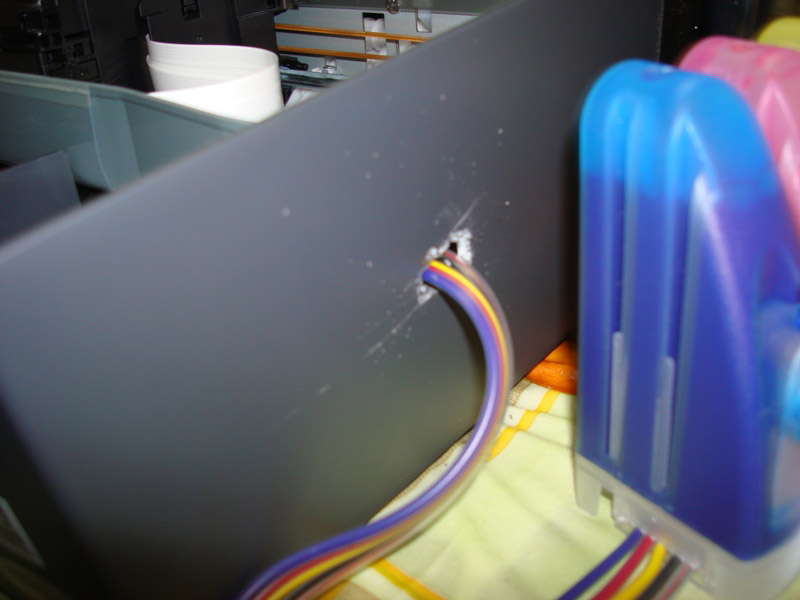

Далее сразу же проделываем отверстие таким образом что бы чернильный шлейф можно было продеть через корпус.
Вот так:

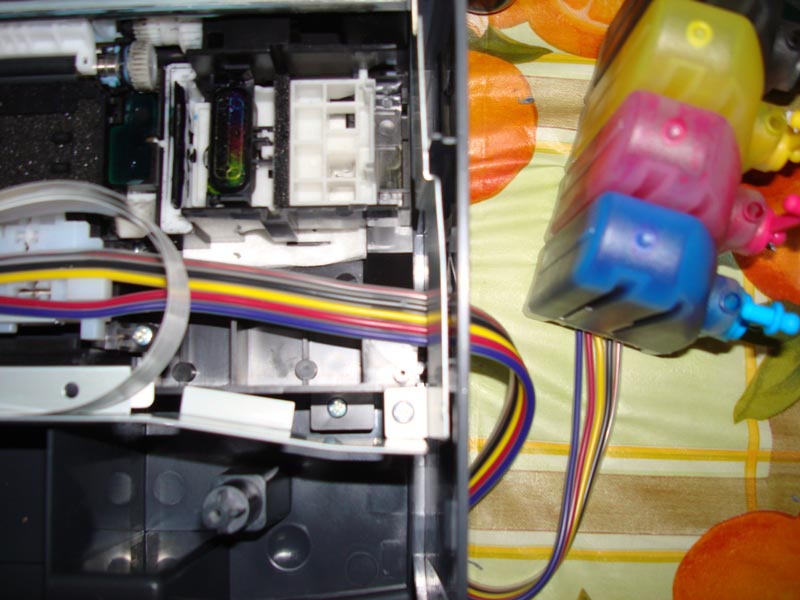

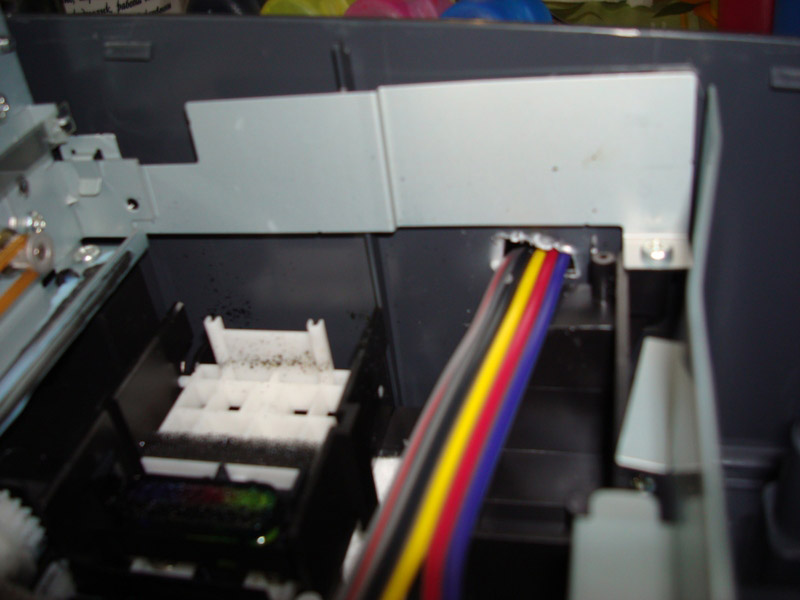

Далее должно получится примерно так:

После чего подключаем шлейф к донорам, укладываем шлейф, закрепляем его на самой каретке клипсой из комплекта, на картриджных СНПЧ ничего закреплять на каретке не нужно.

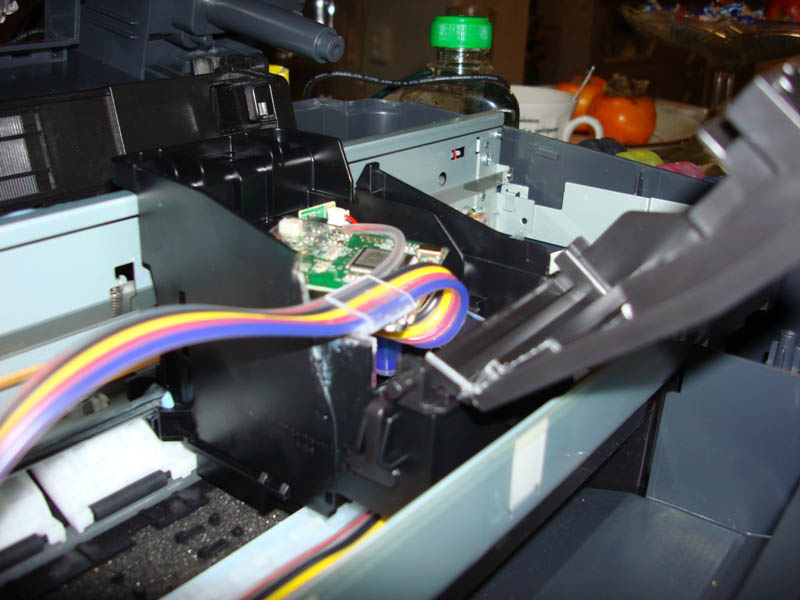

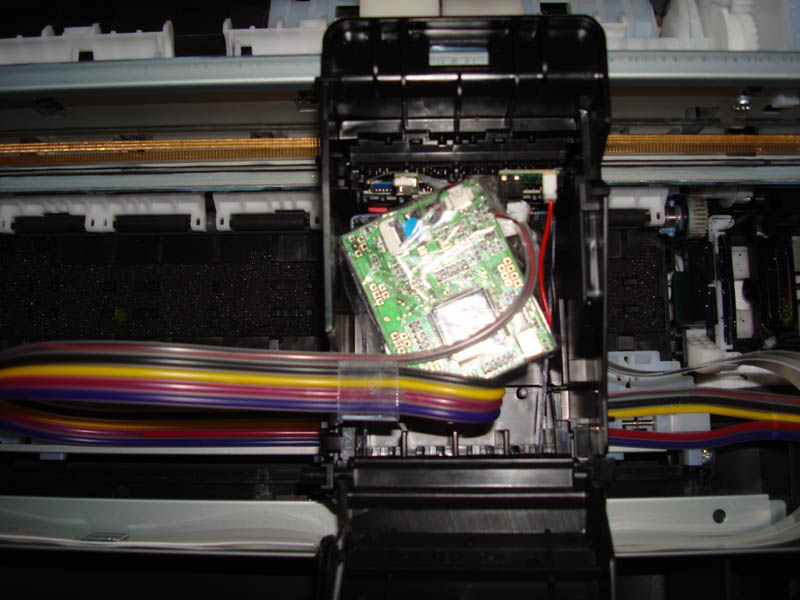

Закрепляем шлейф на каретке вот так:




Далее ставим крышку каретки обратно, вырезаем на ней бортик таким образом что бы она закрылась и не передавила чернильный шлейф.

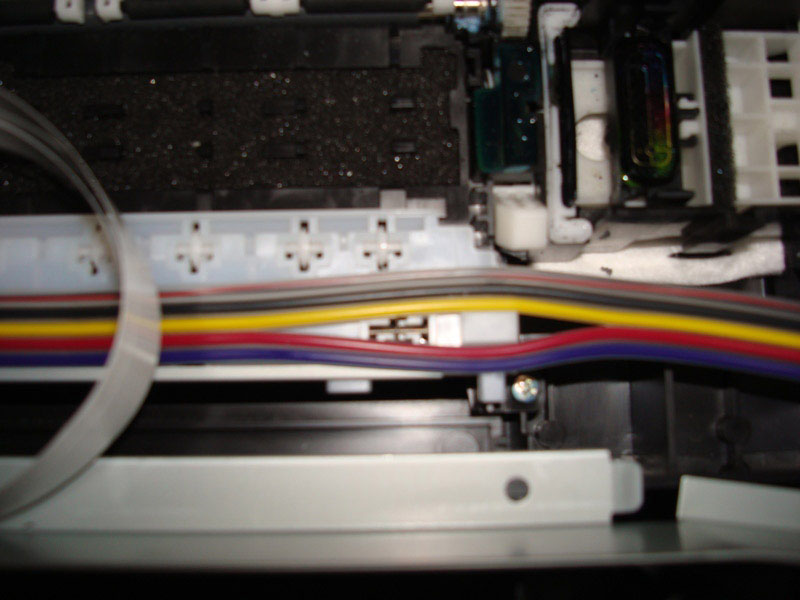

После закрываем крышку каретки, выставляем правильную длину чернильного шлейфа и закрепляем его любым клеем который сможет выдержать такую нагрузку (например супер клей), таким образом как показано на фото:

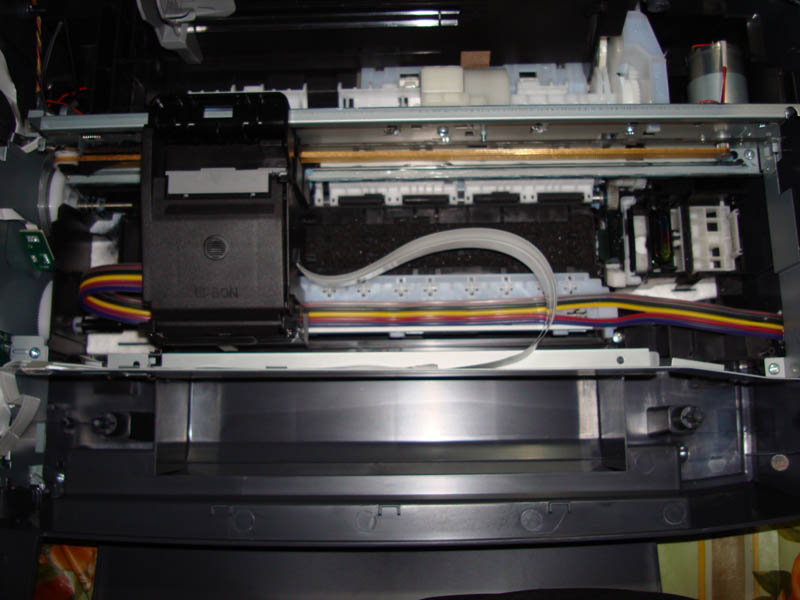

Должно получится примерно вот так!

Несколько слов об установленной СНПЧ

СНПЧ использовалась CHERNIL.NET с двухполосными капсулами.
Отпечатано уже примерно по 100 мл. каждого цвета, полёт нормальный, балансировка не выполнялась.
Чипы с принудительным обнулением ещё ни разу не подвели.
Единственный минус данной СНПЧ - это цена, и то, что СНПЧ продаётся в полностью разобранном виде, что очень усложняет задачу установки для неопытных пользователей.
Ну а в остальном всё работает нормально!

P.S.
Данный способ укладки шлейфа так же можно использовать на всех подобных принтерах серии ТХ и СХ

На фото 5 - хурма аппетитная

Никита, устанавливал на следующий день после свадьбы, поэтому там на столе валялась не только хурма!
