Попался мне тут такой зверь. Поставил на него ПЗК, а клиент попросил ещё и сделать слив.
Почему решил создать такую тему, да потому что сняв памперс столкнулся с нестандартным сливом чернил в данных моделях и решил наглядно поделится с теми кто не знает как это сделать.

Итак:

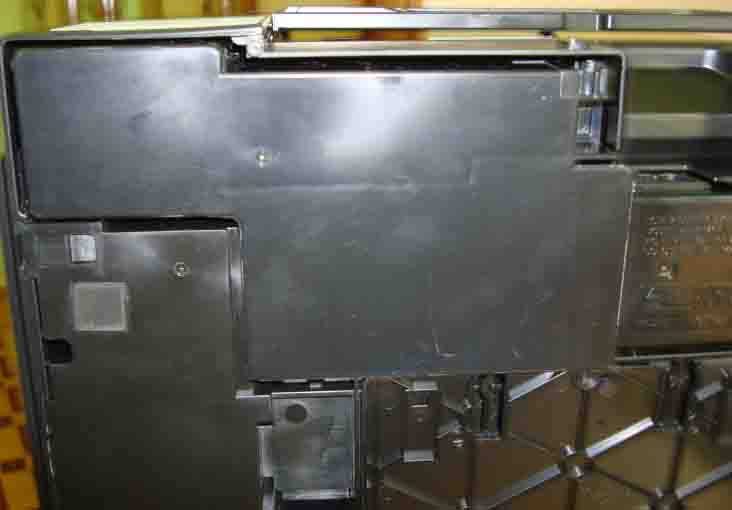

1. Ставим прнтер на лицевую сторону и откручиваем один единственный саморез на тыльной его стороне, далее штуковину которую держит этот саморез сдвигаем вправо и вытаскиваем, это и есть памперс.

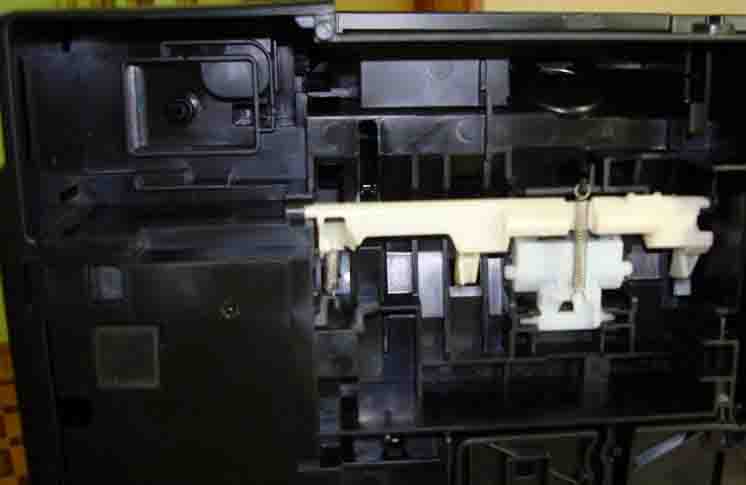

Далее видим такую картину:


Далее нужно нарастить трубку:
делаем соединительный переходник

и далее наращиваем трубку следующим образом

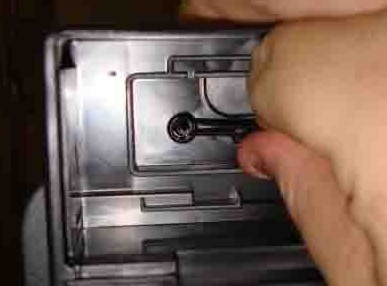

берём пинцет, и аккуратно вытаскиваем примерно на 1 см.(дальше не идёт) сливную трубку из принтера, далее тем же пинцетом у основания крепко её зажимаем вставляем в неё заранее подготовленную трубку с переходником.

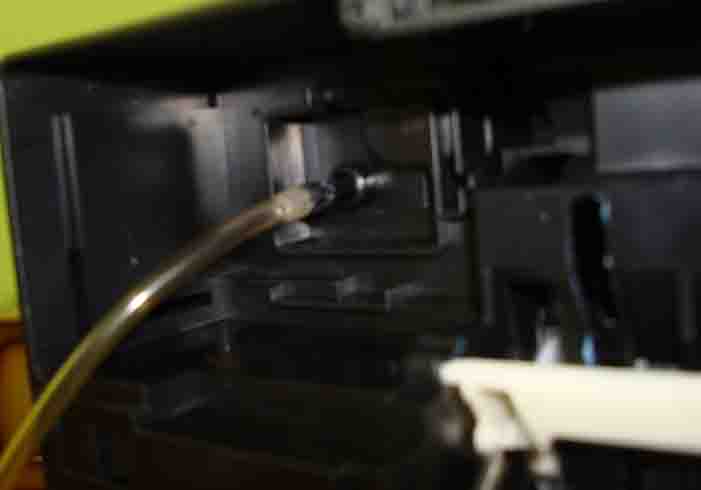

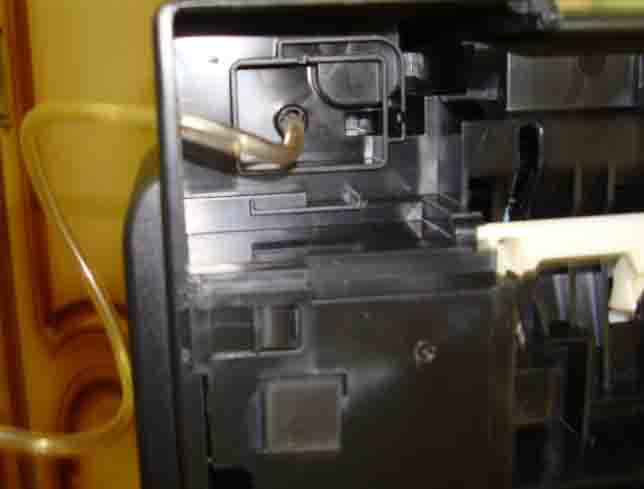

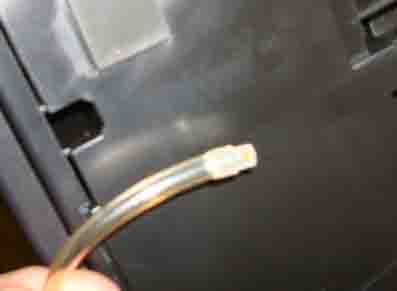

Должно получится примерно так:

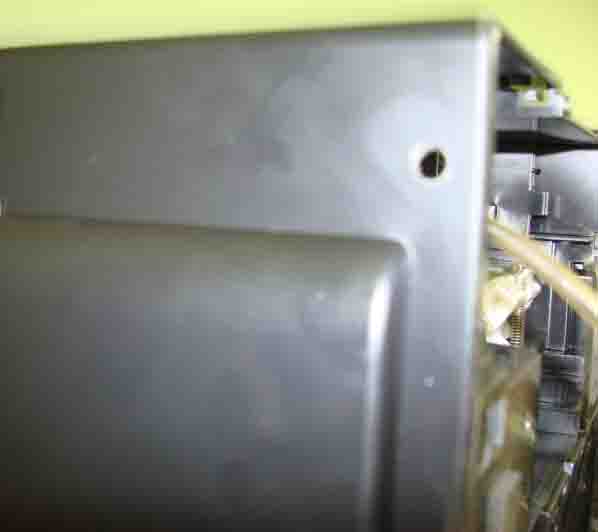

После этого делаем отверстие в самом низу корпуса и выводим туда сливную трубку

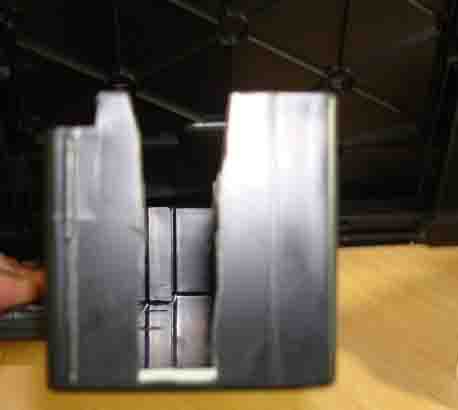

После этого берём сам контейнер (пампрес), очищаем его от впитывающей части и делаем прорезь вот так:


После всех процедур ставим крышку (памперс) на место, закручиваем обратно саморез и всё.

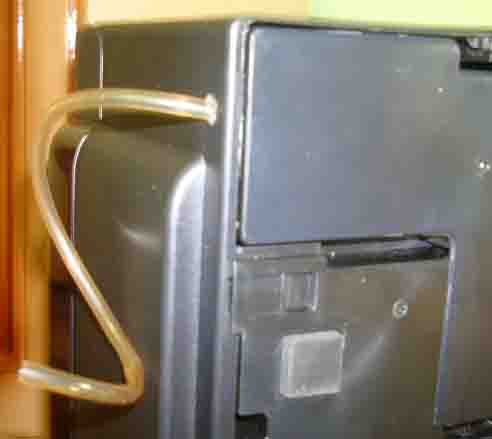

Должно получится вот так:

Далее выведенную трубку можно вставить в любую сливную ёмкость и всё.

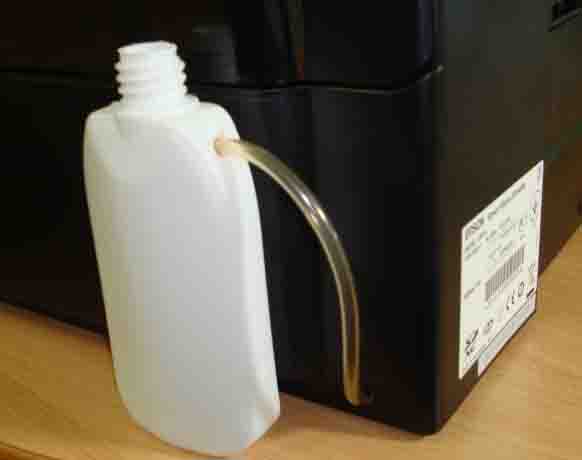

Я например сделал так:


Ну а дальше у кого на сколько хватит фантазии...

Ещё дополню тему. У SX430 бывают проблемы с податчиком - старая "болезнь" податчиков, освещённая уже давно в теме про R220. Лечится отрезанием витков от стопорной пружины нижнего ролика и укорачиванием его прижимной пружины. Так вот, в SX430 всё это легко делается без разборки, нужно только снять отсек памперса. Ролик виден на фото №2 в предыдущем посте.

Andrey_SP, вот если правильно я понял проблема с податчиком имеется ввиду когда принтер не захватывает плотную бумагу? у меня тоже такая проблема, принтер новый а 260 грамовку брать не хочет..хотел уточнить: там две пружины(на этой картинке тоже видно) какую из них надо подтянуть?
Кавказец, за фотоинструкцию спасибо, пригодилась

Вобщем снял я памперс и укоротил центральную пружину даже не отрезая и ..вуаля мфу стал всеядный. Сейчас вот думаю повезло однако что наткнулся на ваш сайт а то бы пришлось сдавать агрегат обратно потому как основная печать у меня на плотной бумаге.
