Здравствуйте,

поставил СНПЧ картриджный. Теперь ошибка W-04 "закр. крыш. картр."

Не могу найти НИГДЕ в инете информацию ни о точном местонахождении датчика крышки картриджей на моём принтере, ни как отключить его. Возможно из-за того что принтер достаточно новый. Поверьте, его никак не заметить обычному обывателю, по крайней мере я не смог (может что-нибудь отломал когда снимал крышку..).

Вопросы:
1. где находится датчик крышки на моём принтере? (если перед нами открытая каретка печат. головки)
2. как отключить его, нажав на него или приклеив что-то сверху и что именно
3. как отключить его, в том случае если эта кнопка посажена вглубь по какой-либо причине (если датчик под видом кнопки вообще). Перефразирую вопрос: как отключить этот датчик _изнутри_ и как соответственно разобрать нужные части для этого? Например какой шлейф и на какой плате, как до неё дойти и т.д.

Помогите, ответьте как можно скорее. Срочно нужен принтер в строю.
Спасибо заранее

Уважаемый epsonsx420, по моему вы чё то путаете, в этой и всех предыдущих моделях этой серии не никаких датчиков закрытия крыщки картриджей!
Вот установка СНПЧ на вашу модель, человек мастер своего дела, как видите на фото крышки на картриджах вообще там нету и об этом даже не упоминалось!

Спасибо за скорый ответ. Вы ошибаетесь: факты - ошибка W-04 "закр. крыш. катр."

Кстати я ставил СНПЧ по след. примеру, тоже русский судя по акценту английского.

Есть несколько возможных вариантов (извините заранее за качество фоток, мне нужно было встаивть их 5-6 штук а максимальный общий обьём всего-лишь 100 КВ:
1. принтер новый (конец октября). да и куплен в Италии. Может быть Епсон решил обеспечить свои фин. интересы каким-нибудь нововведением, особенно в этой части света. И вставил этот датчик. Вопрос в этом случае - где находится?

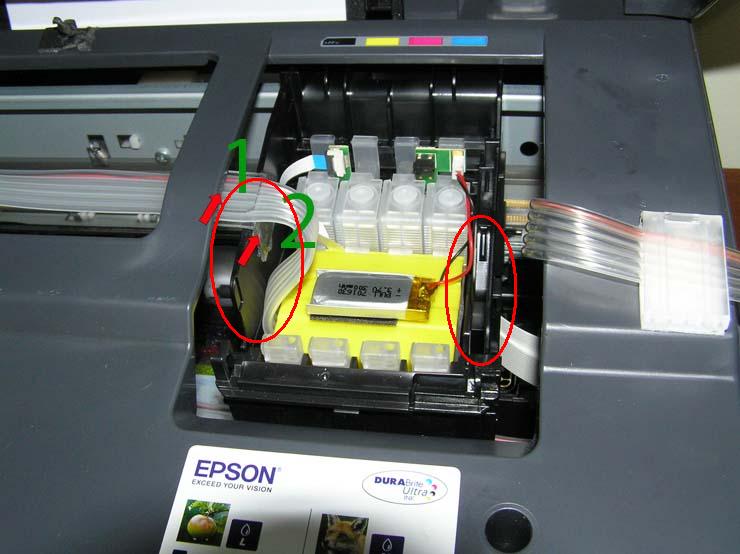

Может тут?

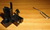

2. возможно я что-нибудь напартачил при снятии крышки (кстати там есть пластмассовая фишка-держатель без поломки которой нельзя просто снять крышку, так как её крепление, в виде стрелы, нельзя вынуть из своего отверстия не поломав её. Вот она отремонтированая.

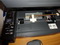

А вот куда она вставляется (в правом нижнем углу).
Но после ремонта и вставки на своё место - тот же результат!

3. есть и третий вариант. После поломки кончика держателя описанного выше он упал в принтер. Чтобы снять пришлось открутить два верхних болтика что крепят крышку СКАНЕРА к поверхности самого принтера (чтобы иметь больший обзор). Так вот когда снимаешь крышку сканера - нужно опрокинуть сканнер сзади принтера на что-то высокое (а то, короткий шлейф соединяющий их обоих, не позволеят поставить сканнер на стол рядом с принтером). На тот момент высокой подставки под рукой не было - теперь шлейф в одном месте, в правой своей части (одна или две дороэки из 6-7-ми), чуточку натянут (не порван, по крайней мере не видно т.к. белая поверхность). Может какой-нибудь сигнал не доходит, включительно от датчика крышки картриджей. А может быть вообще имеется в виду ошибка датчика крышки вообще (то бишь сканнера, который может именно в той дорожке, что растянута, и есть порван!)

Я снял на видео как выходит ошибка. выставлю куда нибудь. А пока если можно попросить знатоков - ответить на мои "вопросы"-варианты.
Спасибо

куплю микроскоп..., на нотике зумм скончался

Эта ошибка возникает когда что-то тормозит каретку и она не успевает вовремя доехать (например) до крайнего левого положения. А поскольку японцам в голову не пришло никакой другой причины, как незакрытая Юзером крышка каретки, они прямо так открытым текстом и написали "Закрой, б... крышку !".
Как-то так...

Добрый Доктор, спасибо за совет. Надо разобрать принтер и посмотреть что держит каретку?

Dmitriy_KZ , как раз Ваш совет мне и нуэен был, как человека который юзал а также написал путеводитель по установке СНПЧ на этом принетере. Пож-ста дайте мне ваш мейл и я отправлю фото для которых не нужен зум.

Вот все фотки в лучшем качествe:
Вот видео как происходит ошибка W-04 "закр. крыш. картр." :
И, кстати, вот видео ошибки Е-01 которая появляется если я не протолкну каретку на парковку!
Такое ощущения что на самом деле что-то мешает, как будто силёнок не хватит принтеру.
Может на самом деле что-то упало под каретку. Или все же тот шлейф натянутый на одной дорожке может дать такой результат... Но если логически рассуждать, что может принимать по тому шлейфу сканнер от принтера, или принтер от сканнера.. Правда я прочитал на каком-то форуме недавно что, после проверки датчиком наличие закрытой крышки, принтер дает моторчику больше силёнок (жаль не сохранил линк).
Что подскажете насчёт возможного решения проблемы?
А также, как грамотно разобрать принтер чтобы не испортить полностью, а отремонтировать?

Как подготовить фото читать тут
А как разместить-читать тут.

повторюсь еще раз.
Те способы укладки, в т.ч. и от ИнкСимтем, выложенные в сети НЕ РАБОТАЮТ, цепляется все и вся.
Собственно для этого инструкция и была сделана.

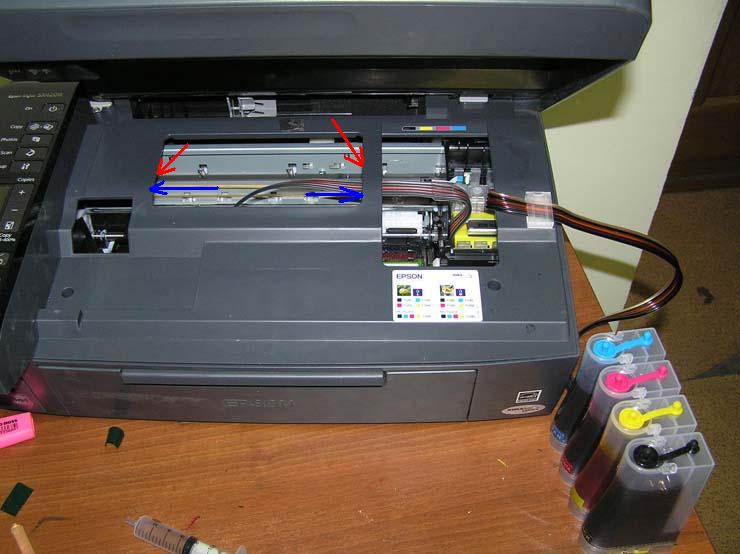

Синими стрелками указано направление движения ПГ, а красным где цепляется.
Если есть желание проложить шлейф так, как у "всех", то реж в каретке дырки


Удачи!

Проблема решена. Плюс поставлен Доброму Доктору. После разборки оказалось что капа (подставка для парковки) была сильно отодвинута вправо (у нее есть там дорожки и она может выходить) и таким образом ПГ не могла уйти "на отдых" как надобно.

НО теперь другая проблема - фотографии 10 на 15см, не выходят в нижней части ровно из принтера (когда процес принта подходит к концу но еще не закончен), и поэтому портится наложение цветов. Что может быть? Спасибо заранее.

Dmitriy_KZ - чтобы ничего не машало движению каретки я просто отрезал большую часть левой стороны каретки.
