Итак, пациент(Ы)SX420W.
Внятной инструкции о том как установить СНПЧ нет. Все ролики что выложены в сети не дают возможности нормально (так чтобы ни где ни чего не цепляло) поставить.
Вчера 2 часа крутил этого "колобка", мучаясь вопросом "как же в тебя вкарячить???!!!!!". А их падлюк всего пять....
И так, поехали!
1. разрезаем шлейф по ближе к донорам (7-8см от емкостей)
2. делаем "удлинитель" из 5ти канального шлейфа (1 под провода, остальное чернила).
3. паяем провода, обжимаем термо усадкой, соединяем все воедино.
4. прокладываем шлейф под кареткой.
5. проверяем длину шлейфа отведя ПГ до упора в лево.
6. фиксируем шлейф (3)
7. возвращаем ПГ на парковку и фиксируем 1 и 2.

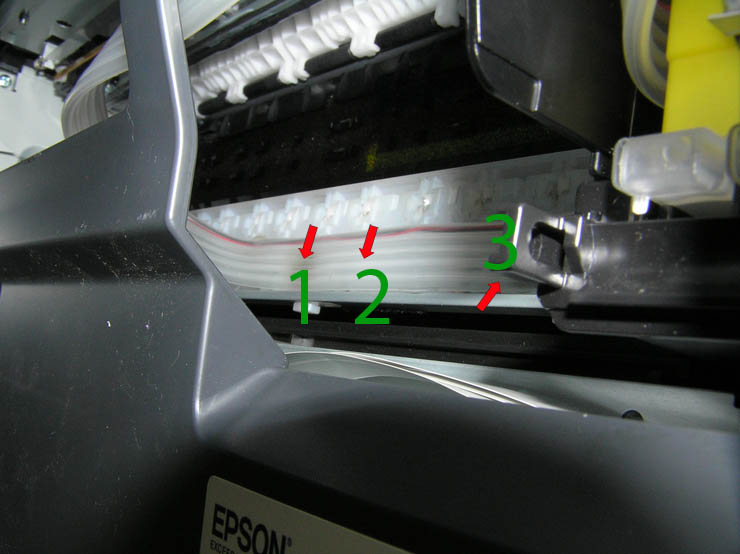

* ввиду отсутствия места, в трех местах шлейф садим на ПЕРЕГРЕТЫЙ, почти кипящий термоклей (1, 2, 3)


подгоняем ПГ к "обрешетке" и ищем наиболее свободное место

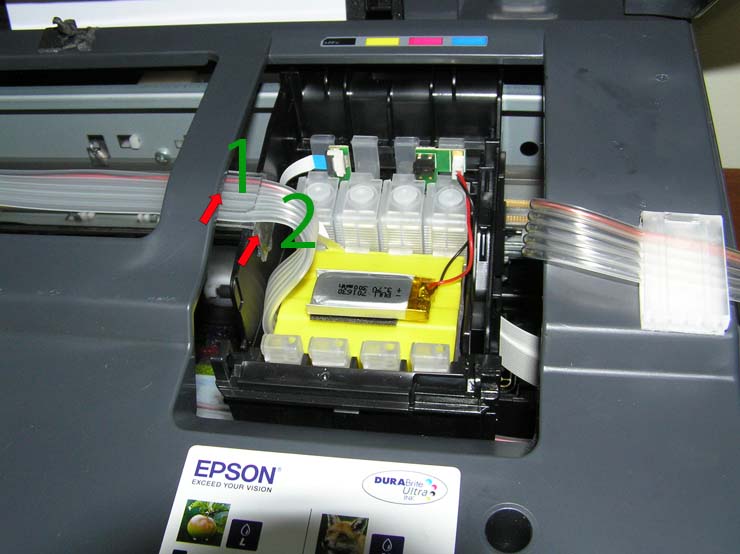

8. проверяем не цепляет ли (1)
9. садим "Г"-образную клипсу на термо клей

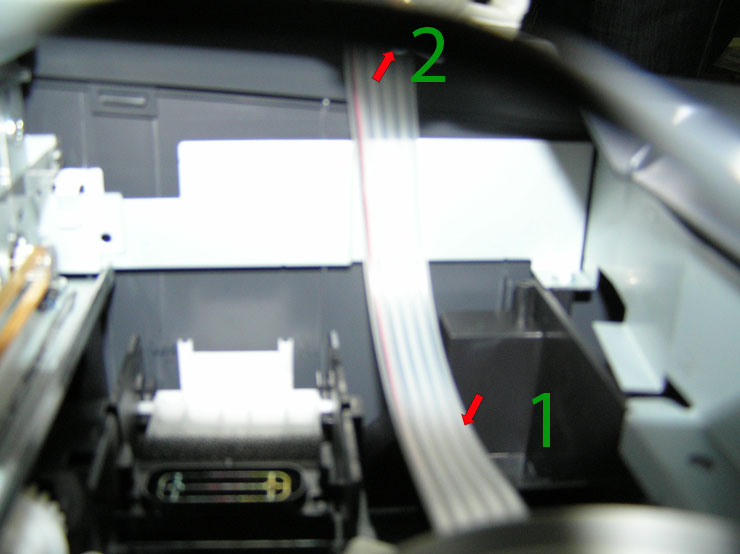

10. отгоняем ПГ влево и укладываем шлейф около капы. Шлейф уходит чуть вниз (1)
11. устанавливаем клипсу (2).

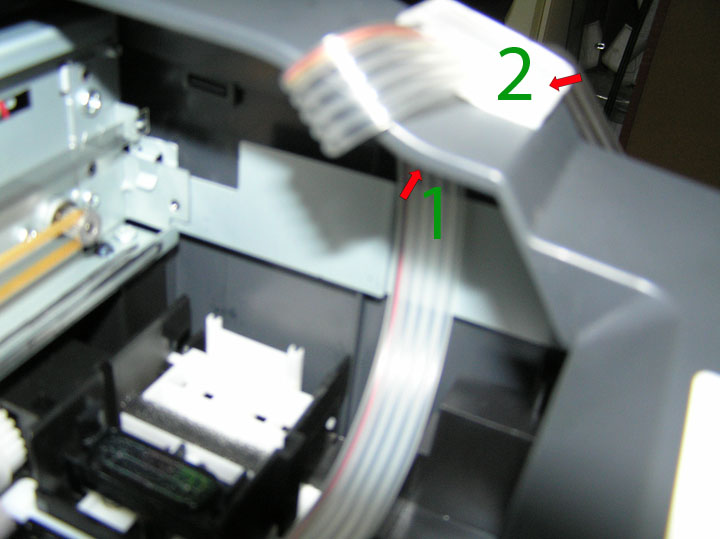

Вид с другого ракурса.
1 - внутренняя клипса
2 - внешняя
Вот в принципе и все!

Заправляем СНПЧ и тестируем.

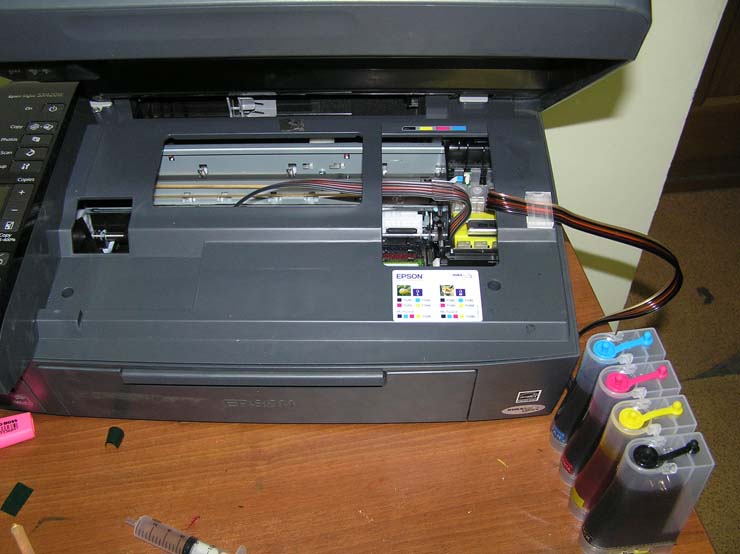

Общий вид с открытой крышкой

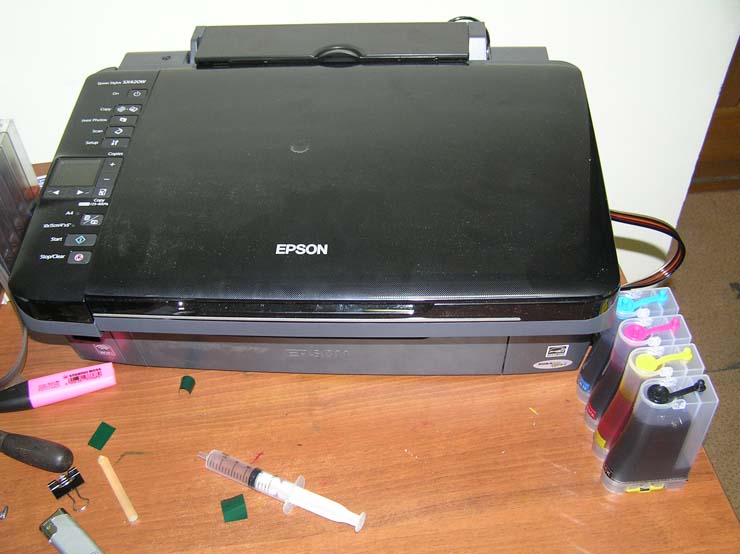

с закрытой крышкой


Удачи в установке!
