Накануне вечером работал прекрасно. Утром не включается. Прочитал в форуме похожий вопрос и ответ, однако ситуация немного отличается. Там говорится, что принтер был установлен на выключение через 10 мин, и без головки включался. У меня принтер на кнопку включения питания никак не реагирует.
Надеюсь мне подскажут, (прежде чем я полезу внутрь), какая либо есть пассивная защита (типа предохранителя)и где она установлена в Canon iP4300?
Поискал в Инете принципиальную схему принтера( пока не нашел),а в слепую не рискую лезть. Не большой опыт в общей электронике есть.Возможно у кого-либо из фуромчан есть схема или ссылка где ее можно посмотреть. Помогите!Заранее благодарен за помощь!
С уважением Болеслав.

Попробуйте без ПГ.

Попробуйте без ПГ.
Читаем ликбез и FAQ, пользуемся поиском с дополнительными параметрами и рубрикатором
Доброго времени суток всем
Спасибо за внимание к моему вопросу! Все по прежнему молчит - глухо. Попробовал реккомендованый вариант включения без печатающей головки.
Вариант не проходит. Нет включения питания кнопкой.
Решился на первый шаг к самостоятельному ремонту. Вынул блок питания принтера, разглядел и что было возможно проверить в автономе .
Блок питания представляет собой импульсный блок питания с Задающим генератором на М\сх 2A06930.На плате стоят три предохранителя. Один после сетевого выпрямителя, два других на выходе напряжений 32V и 24V. Все предохранители целые. На повышающем конденсаторе присутствуют должные +350V.
На выходе ( на обоих выходах) приблизительно 7 - 10V, которые в этом диапазоне "пляшут". В схеме( до импульсного трансформатора) стоит полевик
К3562. У меня сложилось мнение, что этот полевик не запускается, т.е не приходят импульсы запуска с задающего генератора(т.е. с 2A06930 ).
Рылся в И-нете по этой микросхеме ничего не нашел.
Прошу помочь мне разобраться в этой ситуации. Возможно я где-то ошибаюсь! На разъеме блоке питания есть цепь, которая на мой взгляд является сигнальной. Но окончательно можно определится если будет описание микросхемы( или ее аналога) 2А06930.
Надеюсь на вашу помощь!
С уважением Болеслав.

...да нЕчем уже помогать... ...вы же сами скопировали в сообщение "пользуемся поиском" - так пользовались? ...и так видно, что нет, а подобные вопросы задают достаточно часто...
У вашего принтера умерла печатающая головка и умирая прихватила с собой и электронику платы управления. Всё. Ремонт принтера выйдет практически в стОимость двух новых принтеров такого же класса и просто не имеет смысла.
Блок питания у вас рабочий и выдаёт дежурные напряжения. Чтобы блок переключился в рабочий режим, нужно, чтобы на него с контроллера платы управления пришел сигнал на включение, без этого сигнала блок так и будет выдавать дежурку вместо 24 и 32-х вольт, а послать сигнал блоку просто уже некому - все погорели...

Немного другая ситуация. Индикатор питания горит постоянно. Выключаю-включаю вилку в розетку ,индикатор сразу загорается без нажатия кнопки , никаких звуков принтер не издаёт.Без ПГ тот же эффект,просто горит зелёный индикатор.Ставлю другую ПГ с этой же модели ( засохший намертво пигмент ) ничего не меняется, всё так же просто горит зелёный индикатор. Выходит дело не в ПГ ? БП разбирал,напряжения на 1-3 24В. 1-5 32В. 2-3 7,5В. 2-5 10В. 3-4 7,5В. 3-5 2,5В. 4-5 10В.

спасибо,уважаемые, за ответы, устал читать! :( Помощь на высоте на этом форуме.....удачи вам.

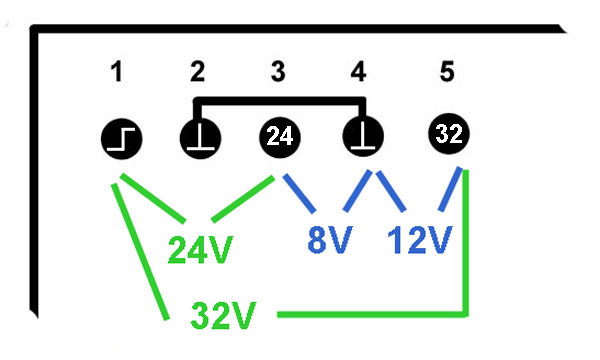

У меня Canon IP4600, такие напряжения:
