Прочитал все страницы ремонт податчиков бумаги принтеров Epson, но нигде не сказано о положении верхнего вала подающего механизма. В каком положении он должен находиться при сборке, как повернут, каким местом, к примеру к себе, если смотреть сзади. Или безразлично?
У меня на R220 стал плохо захватывать бумагу (иногда не сразу захватывал). Я все сделал, как советуют в вышеуказанной теме. После сборки вообще не захватывает лист. Нижний вал не вращается. Сделал отметку - стоит на месте. От руки он вращается нормально, с небольшим усилием. Зазор между валами при работе податчика. Что-то поставил не так, раз валы не соприкасаются.

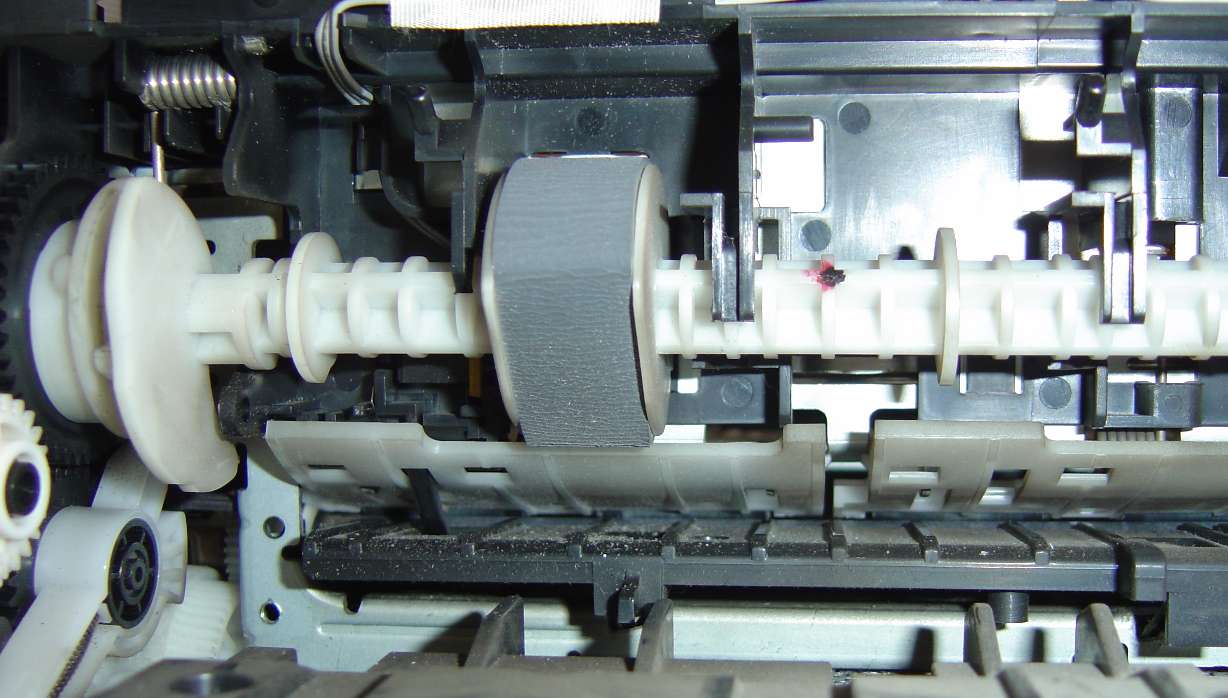

Я поставил так.

В 1975 году, разбирая по собственной дури механическую среднеформатную фотокамеру Салют, я делал зарисовки на бумажке. Ставил метки на шестерёнках...
Совет: никогда не разбирайте механизмы по дури.

с низу есть маленькая пружинка идущая к пластмассовой лапке и ролику, ее нежно чуть подтянуть, это раз. два из ролика достать пружинку и оставить на ней 3-4 оборота. три - смазать.

Dmitriy_KZ, ТС

tarmy сказал:

tarmy сказал:

А в сервис мануал не заглядывали? Забыл?

Dmitriy_KZ сказал:

Осталось показать "маленкую пружинку с низу"

Dmitriy_KZ сказал:

никогда это не делать!!!!! будет по 3 листа захватывать, и потом обратно пути нет!!! только резать пружину внутри нижнего ролика, и срезать упоры для этого ролика, серые выступы, врехний ролик провернуть резинку, на новую сторону

Господа! Показывайте на скриншотах, где и чего надо подрезать. Или ссылки давайте на "кастрацию".
Иначе - пустая болтовня.
.............
Про податчики 200, 220, 270 (и иже) было сказано в соответствующей теме на форуме. Со скринами. Отправляйте новичков туда. Пусть изучают.
http://reseters.ru/...?showtopic=4058

ЮХа сказал:

прав(ы), фотки нужны! но не бежать же к принтеру разбирать и фоткать?

Не надо никуда бежать. Надо почитать ссылку! Там и спрашивать!

Разобрался (вроде бы). Все я правильно поставил.
Я срезал выступы.
Оставил три с половиной оборота пружины на оси нижнего ролика.
Укоротил на два оборота пружинку прижимающую нижний ролик.
Срезал выступы на пластине нижнего ролика.
Резинки на обоих роликах были не сильно стерты, поэтому резинку верхнего провернул на 180^о и все.
А когда собрал, бумагу совсем перестал захватывать. Между валами в момент захвата зазор. Лист свободно можно перемещать.
Тогда я намотал на ролик верхнего вала два оборота изоленты под резинку и один оборот изоленты под резинку нижнего вала. Податчик стал захватывать бумагу. А сегодня занес с улицы принтер, включил, не захватывает. Понял, что он отпотел (с холода в тепло). Постоял, обсох, теперь нормально работает.
Видимо нужно еще изоленты подмотать по обороту на оба вала.

Вот что точно нужно сделать, так это снять изоленту. Растянете резинки, побежите их искать.

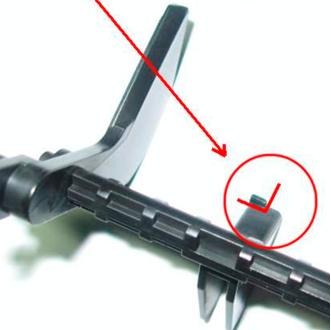

А вот эту пружинку нужно подтянуть на 2-3 витка, попробовать по вращать, если мало - еще на 1 виток.

Ни чего страшного не будет. На своем домашнем 220м я её как натянул года 4ре назад так и работает.

Не согласен. Какая связь между этой пружиной и вращением нижнего вала? Пружина эта подтягивает в верхнее положение пластину, на которой установлен нижний вал. За торможение нижнего вала отвечает обгонная муфта на его оси.
По поводу вытягивания резинок я не боюсь. Увеличение диаметра на полмиллиметра к этому не приведет. А податчик бумаги работает.

Детишки! Металлические пружины принтеров Эпсон выполнены с десятикратным запасом, как минимум. Вас похоронят, а пружины будут как новые. Не надо их укорачивать, растягивать и проч.
С резинотехническими изделиями хуже, они менее долговечны в среде химического тумана. Но, тем не менее, не надо накручивать на них изоленту и прочих гандонов!
Всё решается гораздо цивилизованней, хотя и с большими временными затратами. Но если вас устраивает натяжка гандона и обрезка пружины - счастливого пути!

Так подскажите, как это цивилизованней? Я за цивилизованные методы.
Про резинотехнические гандоны, пружины и обрезания говорится в теме, на которую вы дали ссылку.

Вам дали совет - он Вам не понравился, Вам сказали иное - опять же... Что конкретно Вы хотите услышать? То что Вы сделали все правильно??? ну кто нибудь "нарисуется" и скажет что Вы правы.... Осталось только его дождаться....

Dmitriy_KZ, Ну что же Вы так нервничаете? Спасибо за советы. Я, вообще то, все сделал, как Вы писали. Только пружинку не стал еще раз подтягивать, да изоленту дополнительно использовал. Ну не захватывал податчик бумагу, пока не подмотал ее. Толщина ленты чуть больше 0,1мм. Три слоя хватило для устранения зазора между роликами. Теперь все работает.
ЮХа вообще все это считает полной утопией.
Спасибо.

читаем
тут
тут
Удачи

а для "Спасибо" кнопочка с "+" под сообщением есть

В свое время я также столкнулся с этой проблемой на своем 220 епсоне. Приняв к вниманию здешний заметки форумчан механизм был разобран, резинка снята с вала и промыта с мылом в теплой воде. Это особого эффекта не дало - принтер захватывал через раз. Тогда я снова разобрал механизм вывернул резинку наизнанку и все собрал обратно. Пружину вроде даже и не трогал. Работает и сейчас с 2006 года. Вот только последнее время горизонтальные полосы появились, а так по подаче бумаги особых нареканий нет. ;)
