Мужики... выручайте, весь мозг себе сегодня сломал... как поставить назад захват?

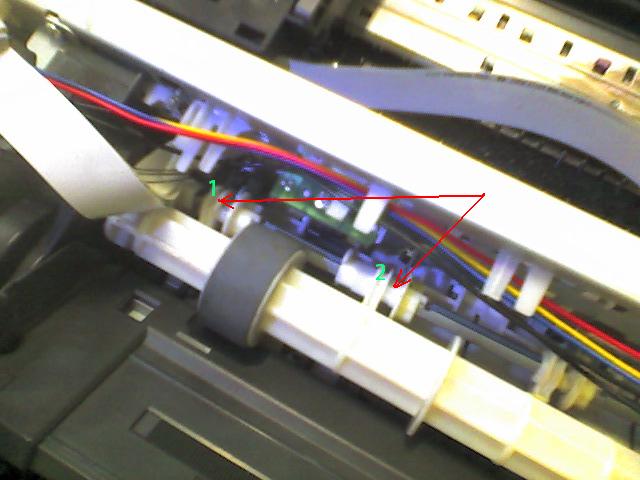

как ни пытался, все время его назад вышибает с левой стороны (1), уже и пластмассовые направляющие двигал\защелкивал (1, 2)... нифига. Как эта гадина держится с лева (если смотреть со стороны подачи бумаги)? Дело в том, что когда вытаскивал, что-то счелкнуло и она выскочила, а как стояла изначально, не запомнил...
За какчество снимка извиняюсь, что было под рукой тем и снимал...

так с тем как поставить направляющую разобрался... но теперь при включении принтера трещат шестеренки с права...

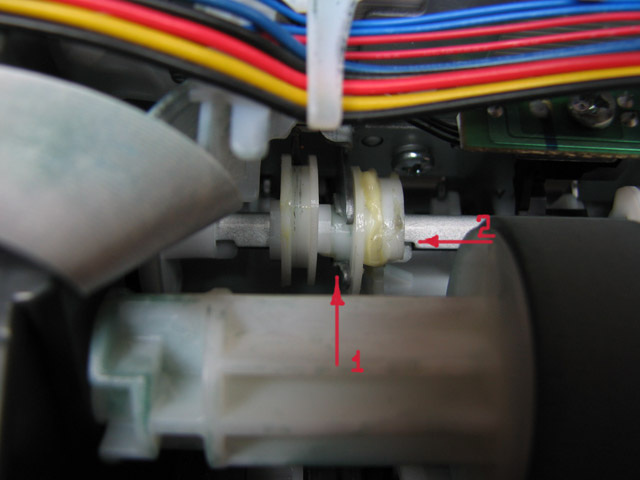

Этот вал слева удерживается за счёт того, что ось крайнего левого эксцентрика, в который упирается левая пружина, входит в металлическое полукольцо, отштампованное на станине.

1. Полукольцо, в которую вставлена ось эксцентрика.
2. Защёлка, удерживающая эксцентрик в правильном положении.

Раз трещат, значит вал с эксцентриками неправильно установлен - либо коромысло привода этого вала не попадает в шестерню привода вала, либо на шестернях коромысла уже повыкалывались зубья.

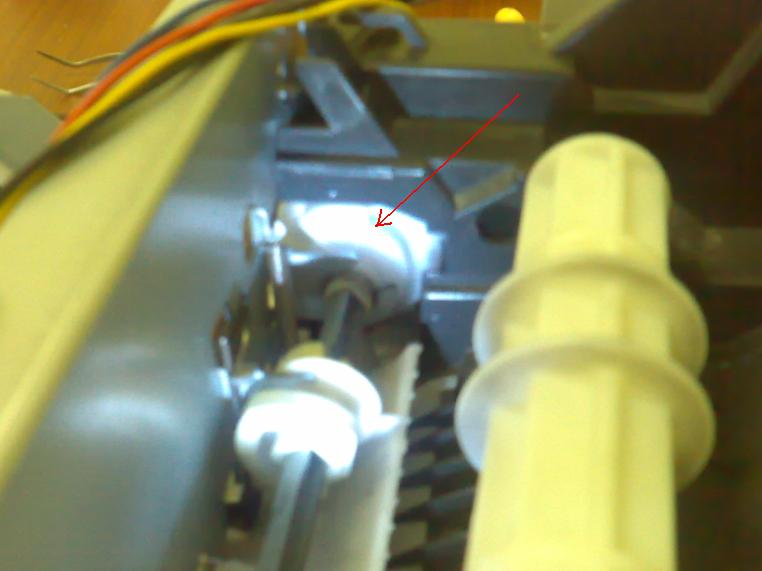

В каком положении должна быть вот эта шестеренка?

Извиняюсь за качество. Нормального фотоаппарата нет :( В SM по этому поводу ни чего не сказано.

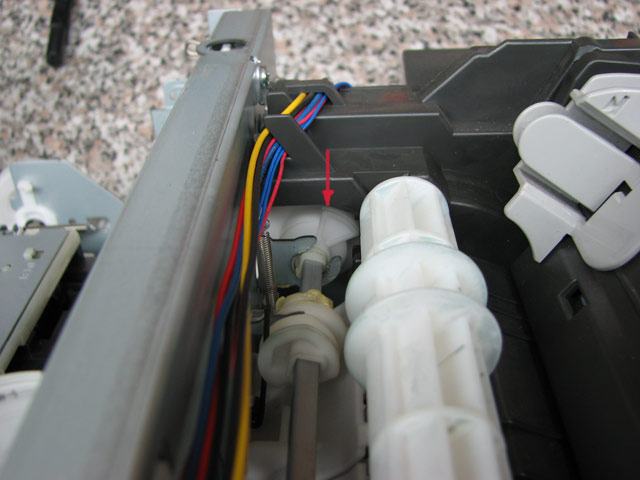

На ней со стороны вала должен быть треугольный выступ - на фото выступ в правильном положении.

...вообще, после чего вал выскочил? - может ещё что-нибудь неправильно стоит. Узел подачи бумаги снимали?

да, полностью разбирал узел подачи из-за флажка датчика бумаги. В итоге выловил от туда канцелярскую скрепку... но теперь не могу собрать его назад...

В каком положении должен быть вал с эксцентриками - разобрались :). Есть ещё один нюанс при сборке:

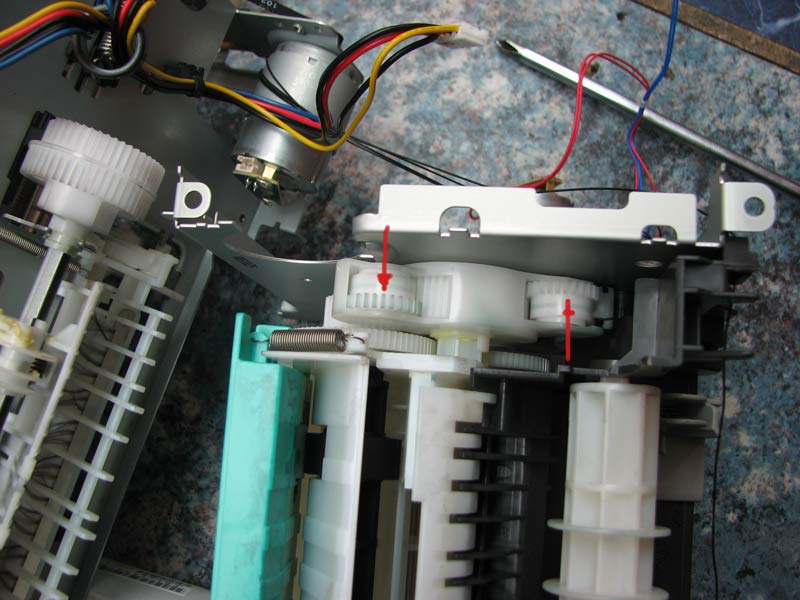

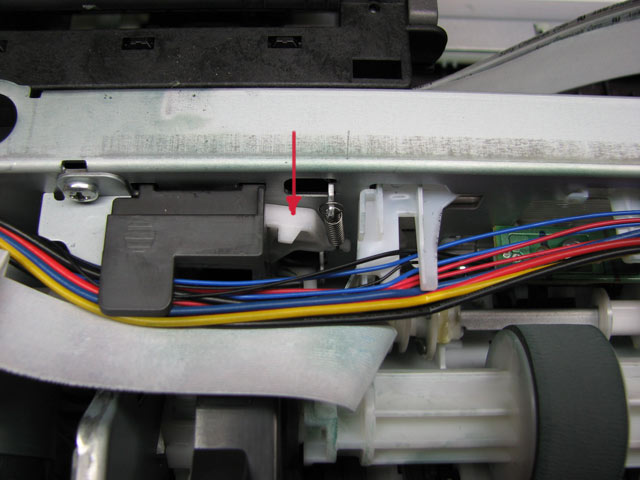

При установке на место узла подачи бумаги - обязательно нужно опустить вниз рычаг, указанный стрелкой

Т.е. нажать на место указанное стрелкой, чтобы нижняя часть этого рычага ушла влево, и в таком положении присоединить узел подачи бумаги. Если этого не сделать, механизм переключения лотков не встанет в правильное положение и после сборки аппарат выдаст 12 желто-зелёных перемигиваний (AP position error). ...про это тоже в СМ ничего не сказано.

этот рычаг ни чем не держится, т.е. я на него нажимаю, ставлю подачу на место и отпускаю его.... он возвращается в первоначальное положение. если есть возможность отснять все моменты установки этого вала буду признателен.

Всё правильно - он и должен возвращаться назад - его нижняя часть должна попасть под выступ механизма переключения лотков и подачи бумаги ( находится справа, под платой управления ) - выступ ( который находится на нижней части ) этого рычага должен останавливать коромысло механизма переключения в правильном положении, а если при сборке выступ на рычаге окажется над выступом коромысля механизма переключения, коромысло продвинется дальше чем нужно и вместо включения узла прочистки, включит подачу бумаги. Соответственно будет ошибка. Этот вал с эксцентриками, который у вас выпал из посадочного места - часть механизма переключения подачи бумаги/прочистки - в зависимости от положения этого вала главный двигатель принтера подключается либо к механике узла прочистки, либо к механике подачи бумаги.

...отснять моменты установки... ...долгое это дело, но если надо - сделаю.

я похоже не правильно установил шестерню слева... ибо ее закусывает и стопорит вал (появляется треск)

...в общем так, сам процесс снятия/установки этого вала фотографировать не вижу смысла - если он поставлен на место, то поставлен - если он не на месте, то он вывалится.

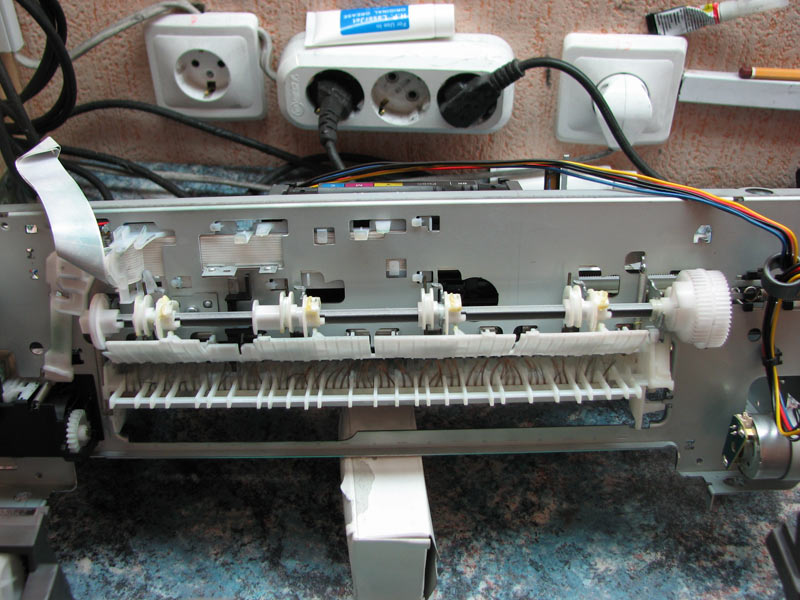

Вал установлен на своё место:

Пружины вставлены в прорези пластмассовых эксцентриков, вал прокручен от себя до конца ( дальше крутиться ему не дадут пружины ).

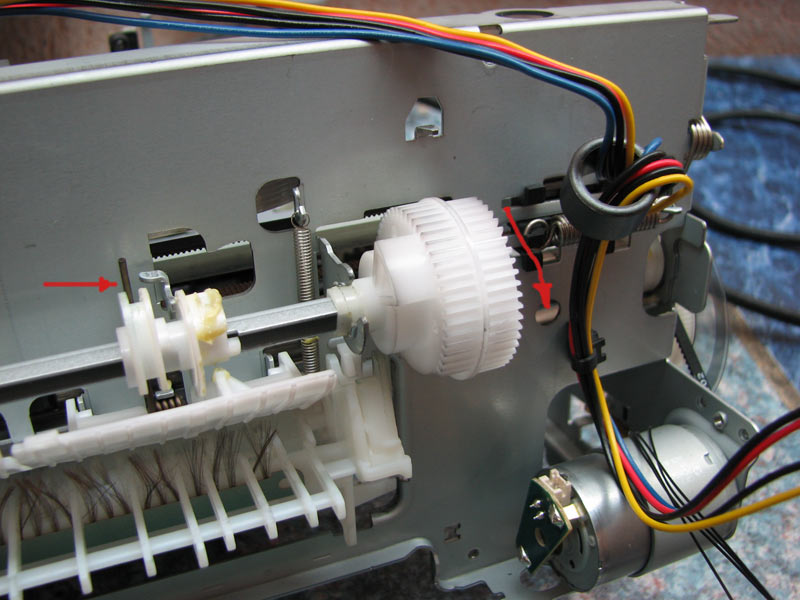

Слева на фото видна крайняя правая пружина - при вращении вала в направлении, указанном стрелкой - верхняя часть пружин упирается в ограничители на эксцентриках вала и не дают ему поворачиваться дальше - это начальное положение вала перед сборкой принтера.

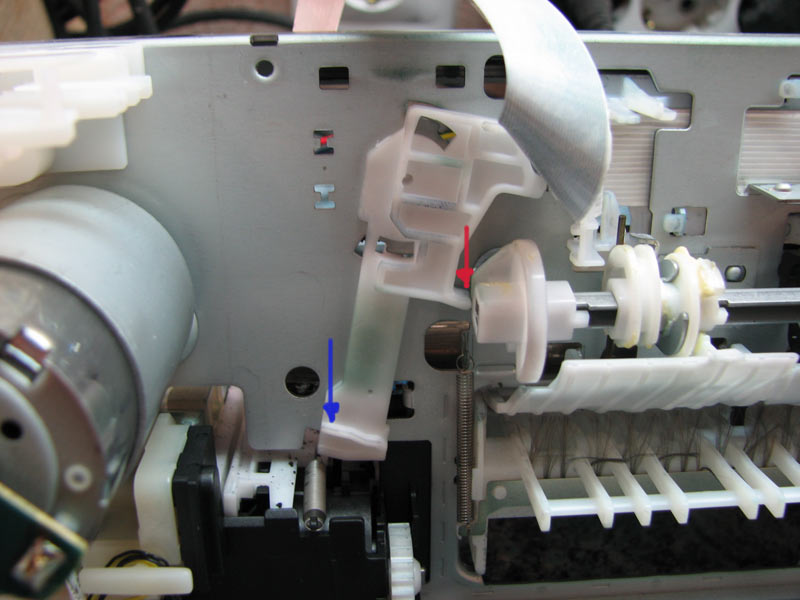

Левая сторона вала с эксцентриками ( если смотреть сзади ) - красная стрелка: рычаг переключения подачи выступом на пластмассовом кольце, отведён влево. Синяя стрелка: этим выступом происходит переключение подачи. В данном положении включается механизм узла прочистки. Когда вал с эксцентриками проворачивается против часовой стрелки ( если смотреть на вал слева ) - нижняя часть рычага переключения уходит вправо и включается механизм подачи бумаги.

Если при включении привод вала начинает трещать - проверьте состояние шестерён коромысла привода вала - иногда при неправильной сборке, при включении на этих шестернях выламываются зубья от слишком сильной нагрузки - этот узел принтера не имеет датчиков, отслеживающих правильное положение механизма и аппарат может упасть в ошибку только в случае, когда механизм уже поломал зубья на шестернях привода, насмерть заклинил и аппарат отследил превышение тока двигателя привода.

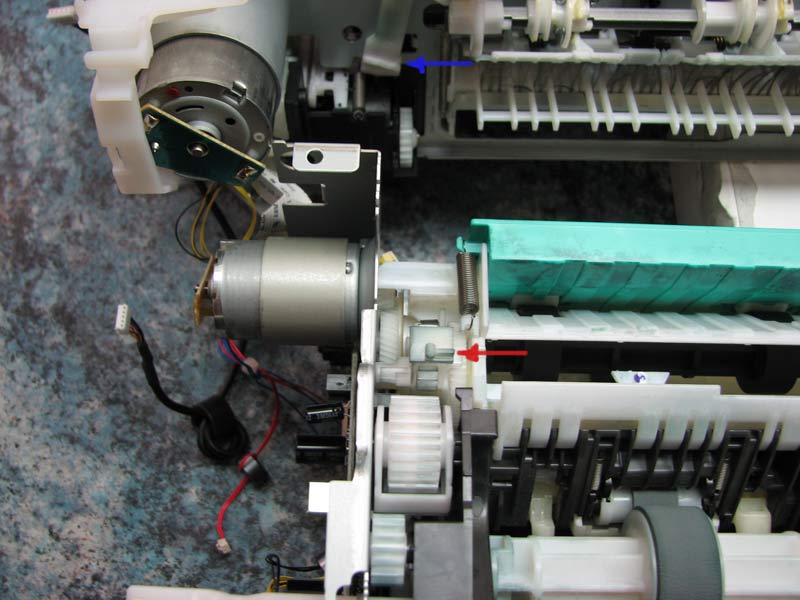

Синей стрелкой отмечена нижняя часть рычага переключения механизма подачи/прочистки, красной стрелкой - язычок коромысла механики, через который и производится позиционирование механизма в необходимом положении.

Механизм подачи собрал... он теперь шевелит бумагой, начинает работать капа и все 11 миганий оранжевым и зеленым. ПГ даже не пытается ездить. датчик крышки заглушен (т.е. в положении крышка закрыта).

11 миганий ( вернее перемигиваний ;) ) - ошибка лифта каретки. Механизм лифта находится на правой боковине, за узлом парковки ( если смотреть спереди ). Вы либо забыли вщёлкнуть ось верхней шестерёнки ( через неё идёт механический привод узла ), либо не воткнули в плату разъём датчика лифта...

КАТ, у меня вопрос по этому самому коромыслу

Я не могу понять как оно крепится.

Само коромысло переключения подачи? - оно сидит на оси одной из шестерёнок механизма и за счёт вращения этой шестерни поднимается или опускается - её движение ограничивает рычаг на станине, который тормозит это коромысло в нужном положении. Про это был вопрос?

...начальное положение этого коромысла имеет значение только при включении принтера ( чтобы сначала вращение передавалось на узел прочистки - его принтер тестирует в первую очередь ), в процессе работы положение коромысла меняется в зависимости от задания, которое принтер получил.
