RX615 транзисторы ТТ3034, 2SA2210 и их альтернатива.

| Сообщение #1 Отправлено 20 апреля 2011 - 15:35 сус

Добрый день.
Дело было такого: после длительного простоя на полке решил наконец заняться аппаратом.
ПГ была с легка подсохшая. Снял ПГ, искупал в УЗ, установил на место.
Видать не досушил, принтер начал выполнять самодиагностику, как это положено.
С МВ пошёл дымок.
разобрал, оказалось сгорели транзисторы ТТ3034 и 2SA2210.
В сети нашёл их альтернативу, КТ973А(ТТ3034) и КТ853А(2SA2210)
Взял серию "А" для надёжности.
Впаял согласно их данным.

Всё заработало с первого раза.

Не знал куда ткнуть тему, написал сюда.

EPSON R290 + СНПЧ WWM + чернила WWM, EPSON 1410 + СНПЧ WWM + чернила WWM, MX320 + СНПЧ WWM + чернила WWM.
Совет юзерам: если у Вас сломался принтер, положите монитор на ксерокс.

Наверх of the page up there ^
4

| Сообщение #2 Отправлено 20 апреля 2011 - 16:26 сус

сус сказал:

Впаял согласно их данным.

Воспользовался рисунками UShard (спасибо, без них напутал бы)
ТТ3034 (1-б,2-э,3-к,4-б,5-э)(звените залить не получилось)
Как я отписал выше, альтернативой ТТ3034 оказался КТ972. (лучше брать серию "А" они надёжней.)

Думаю по фото всё ясно как они припаивались,пакуются они по парно, так как сам по себе ТТ3034 есть сдвоенным транзистором. На плате есть нумерация ножек, по ней(нумерации) определил какую куда паять, коллектор общий по-этому пашется в одну точку. (на плате она пронумерована цифрой 3.)

с 2SA2210(1-б, 2-к, 3-э) было легче

Наверх of the page up there ^
3

| Сообщение #3 Отправлено 20 апреля 2011 - 20:04 Nikolai67

сус сказал:

МВ

Это что?

Наверх of the page up there ^
0

| Сообщение #4 Отправлено 20 апреля 2011 - 20:21 Dmitriy_KZ

MotherBoard

Наверх of the page up there ^
0

| Сообщение #5 Отправлено 20 апреля 2011 - 20:49 Nikolai67

А в Словаре специфических терминов вот что:
МБ Мастер Блеск, чистящая жидкость для стекол.

Пора спать, читаю МВ как мб. Всё, дошло.

Наверх of the page up there ^
0

| Сообщение #6 Отправлено 20 апреля 2011 - 20:50 Gabrusenko

Автору респект, тему в анналы!

Epson Stylus Photo R220 + заправленные оригиналы + Inktec E0010
Как задать вопрос, чтобы получить на него ответ Правила форума

Наверх of the page up there ^
0

| Сообщение #7 Отправлено 20 апреля 2011 - 20:55 ЮХа

Тупо: на снимке запаяны два транзистора в одинаковых корпусах. А у КТ972 и КТ853А корпуса разные.
Короче: не верю!
Но если заработало, то хорошо.

Написанное выше - личное мнение писателя.

Наверх of the page up there ^
0

| Сообщение #8 Отправлено 20 апреля 2011 - 21:03 Gabrusenko

ЮХа, я в схему сильно не вникал, но насколько понял - два КТ972 впаяны вместо одного ТТ3034 (сдвоенного), а еще дваш штуки КТ853А торчат чуть правее...

Epson Stylus Photo R220 + заправленные оригиналы + Inktec E0010
Как задать вопрос, чтобы получить на него ответ Правила форума

Наверх of the page up there ^
0

| Сообщение #9 Отправлено 20 апреля 2011 - 21:32 ЮХа

Справа родные транзисторы. Их не трогали. А запаяно фуфло вместо пятиножечного драйвера.
Если работает - пусть!
Если вместо ТТ3034 запаяны два КТ973А, то так и надо было написать!

Написанное выше - личное мнение писателя.

Наверх of the page up there ^
0

| Сообщение #10 Отправлено 20 апреля 2011 - 22:54 сус

ЮХа сказал:

Юха, я так и написал, читайте внимательно, расписал (неумейкам с кривыми руками мягко говоря).

А насчёт родных то это да... я их не трогал... я паял на другой МВ. Её отдал уже...
А то что вы не верите ваши проблемы... у меня работает и это факт...

Gabrusenko сказал:

тему в анналы!

куда-куда ?

Gabrusenko сказал:

я в схему сильно не вникал, но насколько понял - два КТ972 впаяны вместо одного ТТ3034 (сдвоенного)

совершенно верно.

сус сказал:

Юха, специально для вас делаю цитату...

Наверх of the page up there ^
0

| Сообщение #11 Отправлено 20 апреля 2011 - 23:29 сус

На второй МВ как оказалось вылетел ещё и резистор на 480 или 470 ОМ.. точно не помню, врать не буду(на фото их 2, они закрыты КТ972, сгорел на второй МВ тот что с лева)... Так как у меня было 2 материнки.. я 2 и спалил... на одной вылетел и ТТ3034 и 2SA2210,а со второй повезло, только ТТ3034.... я для эксперимента перепаивал резистор и ставил туда(на вторую МВ) КТ972А и КТ853А, всё заработало...
МВ отдал в морг коллеге... Так что уж извините, с радостью выложил бы фото...нО....

Наверх of the page up there ^
0

| Сообщение #12 Отправлено 22 апреля 2011 - 12:14 сус

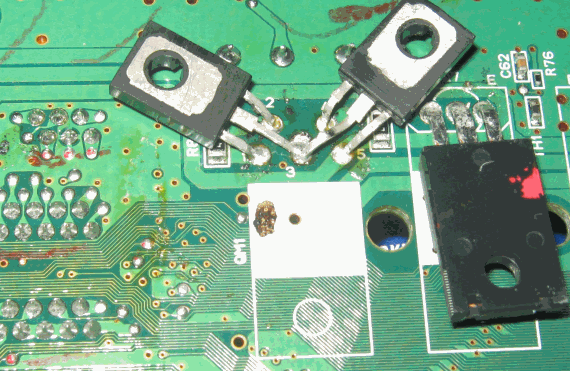

Вот фото, первое где то пропало.

| Сообщение #13 Отправлено 22 апреля 2011 - 14:30 koka

Странно...когда переносил тему-фото было...Может размещено было на другом ресурсе...

Самый идеальный и надёжный принтер...фломастеры.

Наверх of the page up there ^
0

| Сообщение #14 Отправлено 22 апреля 2011 - 17:25 сус

Цитата

Может размещено было на другом ресурсе...

Да, но и остальные тоже были на другом ресурсе.

Наверх of the page up there ^
0

| Сообщение #15 Отправлено 22 апреля 2011 - 17:32 koka

Не спрашивайте почему- :rolleyes:

Вот птому и требуем и рекомендуем, дабы размещали "картинки" как положено (на сервере ресеттерс)-ибо при различных "манипуляциях" с темой-может всякое произойти...что и случилось. :give_rose:

Самый идеальный и надёжный принтер...фломастеры.

Наверх of the page up there ^
0

| Сообщение #16 Отправлено 22 апреля 2011 - 17:37 сус

koka сказал:

Не спрашивайте почему-

Всё понимаю )))))
Всякая бяка бывает )

Наверх of the page up there ^
1

| Сообщение #17 Отправлено 05 января 2012 - 07:13 Блэйд

что-то не понятно, в теме упоминается то КТ973А вместо ТТ3034, то КТ972, а ведь это савсем разные транзисторы. Какие правильно то ставить вместо ТТ3034?

Наверх of the page up there ^
1

| Сообщение #18 Отправлено 05 января 2012 - 16:37 DC-AC

Два транзистора там ставятся. Комплементарная пара (забейте в гугль, часа два почитайте теорию ддля начала). Как ставятся - не подскажу, не извращался. Говорят, как-то "раскорячивают" их...
Рекомендую менять плату в сборе. Ибо микросхема управлдения ключами часто вылетает.

Наверх of the page up there ^
1

| Сообщение #19 Отправлено 22 февраля 2012 - 17:28 сус

Блэйд сказал:

что-то не понятно, в теме упоминается то КТ973А вместо ТТ3034, то КТ972, а ведь это савсем разные транзисторы.

Простите, опечатался.

В место ТТ3034 ставятся КТ973А. КТ972 - опечатка !

Наверх of the page up there ^
0

| Сообщение #20 Отправлено 07 апреля 2012 - 09:48 сус

DC-AC сказал:

Ибо микросхема управлдения ключами часто вылетает.

У меня все работало с первого раза, и отлично. Пока я не замкнул плату за её же защитой...

DC-AC сказал:

Как ставятся - не подскажу, не извращался.

Ставятся как на первой фото...ц

Наверх of the page up there ^
0
