Добрый день, форумчане!

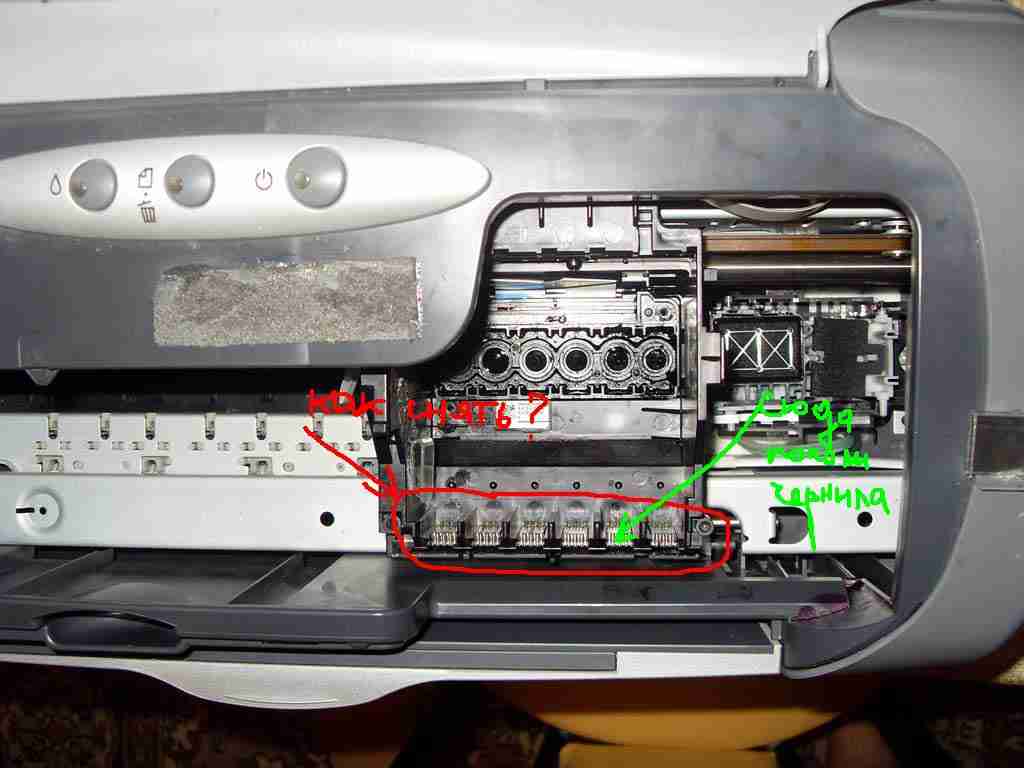

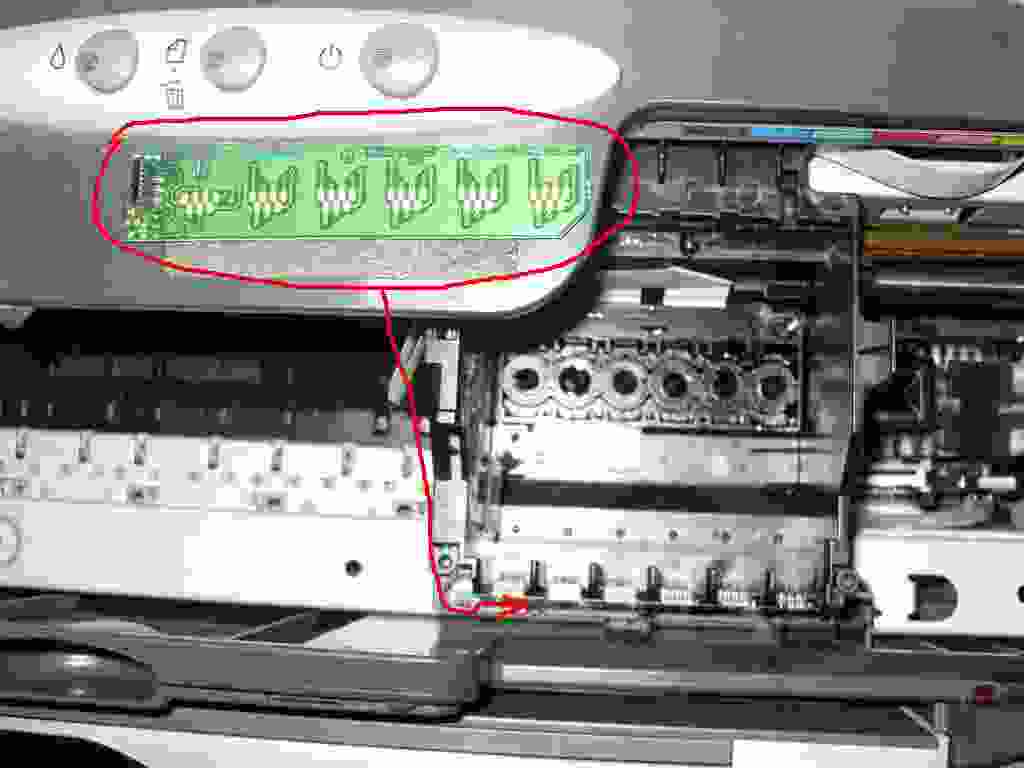

Пользовался СНПЧ от ресеттеров несколько лет, все было благополучно, а тут при очередном обслуживании случайно пролил чернила. Теперь принтер не видит желтый картридж. После чтения форума выяснил что может сгореть предохранитель F1 или КЗ ни платке CSIC или контактах. Платку благополучно удалось выковырять, а вот каким образом снять контакты (на фото обвел)? Подскажите, плж.
Сервисмануал читал, но в английском не силен, а по фото не понятно. И прошу - не шлите сразу в лес.

В вопросе помочь не смогу, но одно скажу точно: фотки надо перезалить. на этих фото ВООБЩЕ ничего не видно :)

Не может сдесь сгореть F1 от пролития чернил. Доставайте контактные группы и отмывайте под теплой водой с мылом. Как их снять - объяснить на пальцах даже и не буду пытаться, это показывать нужно Заодним поменяйте планку с чипами или отдельные чипы, прежде всего черный.

И в природе нет никакй хоть малейшей инструкции как снять эти злополучные контактные группы? Выглядит как монолит с кареткой, как их выковырять - ума не приложу. Хотя бы подскажите они снимаются группой или по одному? А фото перезалью, но только уже вечером.

По одному..."усики" там такие по бокам...их утапливать и вытаскивать.

DC-AC (14 апреля 2011 - 11:12) писал:

Не совсем понял как заменить? Поменять местами? Или же заменить на новые?

asc (14 апреля 2011 - 14:41) писал:

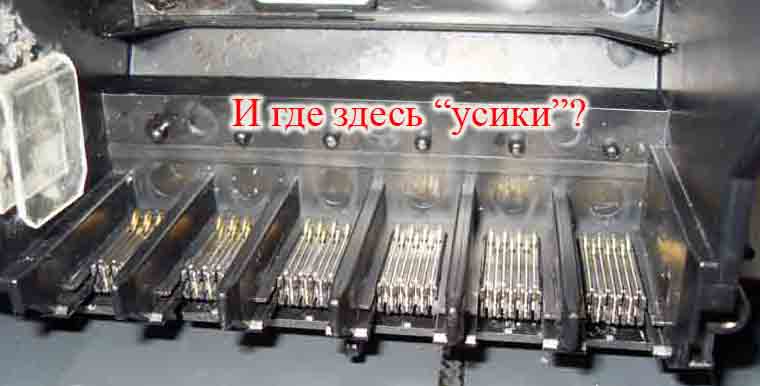

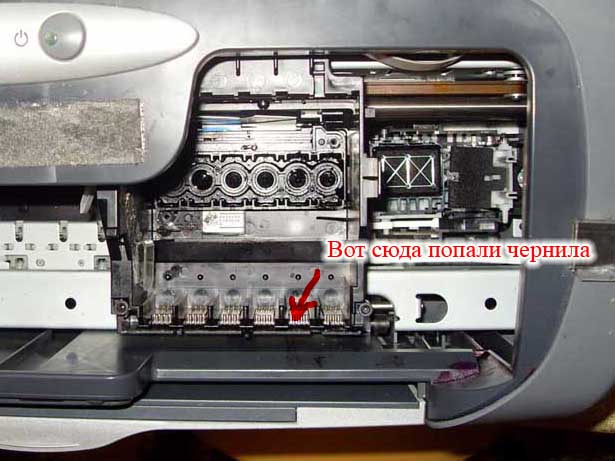

Выкладываю фото заново, вроде должно хорошо видно. Никак не могу понять где эти усики, куда утапливать, как дергать..

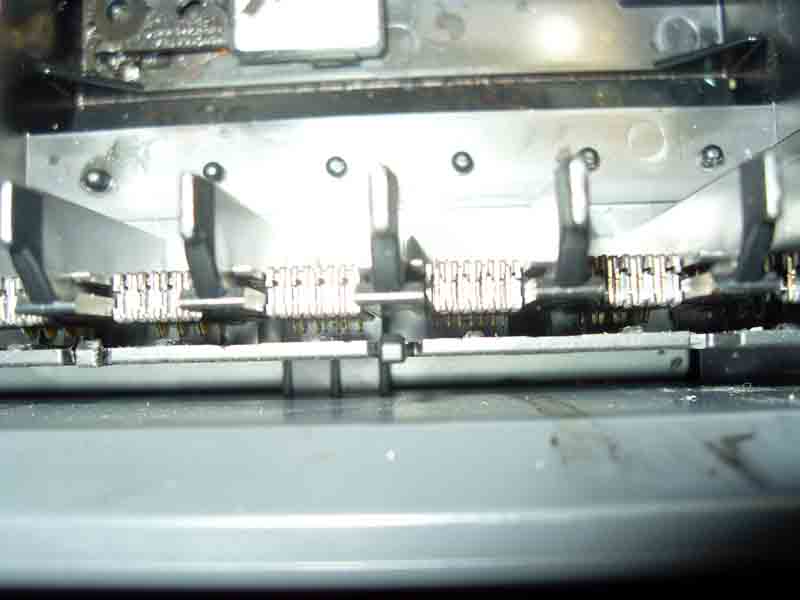

Вот еще с другого ракурса

koka (14 апреля 2011 - 12:26) писал:

Это не сложно, нужны две иголки. Нажать на усики и потянуть вверх. Усики по бокам.

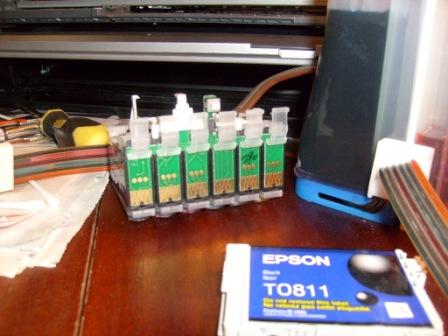

а подскажите новичку, как отсоединить чип-планку от картриджей? Она приклеенная что ли?

Не приклеены...чёрная часть в защёлках стоИт (сверху и снизу), а плата с чипами к чёрной планке на запаянных термически штырьках держится...
срезаем "пупырышки" (канцелярским ножом) и снимается плата с чипами, подковыриваем снизу планку чёрную снизу (на каждом картридже) и снимаем саму чёрную планку.

А-а! Вон где собака порылась! Спасибо Koka!

Скорее всего нужно просто заменить планку с чипами, у меня так было с Epson TX400 - тоже случайно пролил чернила и попал на планку с чипами, они тут же отказались работать. Заменил чипы, а контакты на принтере просто протёр (на выключенном принтере естественно), собрал, включил аппарат и всё заработало. Такая же ситуация повторялась на R 390 - процедура та же, затем снова счастливая и долгая работа на данном принтере!!!
А на R220 тоже проблема была с именно с чипами при установке новой СНПЧ. Установил, включил, чипы принтер узнал, но при первой же печати при заборе бумаги выдавал "ошибка принтера". Разобрал, посмотрел, принтер вообще чистейший и даже ни разу не разбирался. Собрал, заменил планку с чипами - проблема та же. Вставил родные картриджи - принтер запечатал как ни в чём не бывало. Заказал ещё одну планку с чипами, и только после её замены принтер нормально запечатал как и положено.
Вывод: проблема была в чипах.
Насколько я знаю Эпсоны, у них редко случаются критические поломки электроники из-за того что куда то попали чернила, обычно всё решается тщательной протиркой (хотя все знают что даже палка раз в год стреляет), а вот проливка чернил на чипы используемые в СНПЧ (причём в любой) в 99% случаев заканчивается их смертью!!!
Так что начните по наименьшему сопротивлению, поменяйте чипы, а потом уже ковыряйте принтер!!!
