Доброго времени суток всем, купил СНПЧ от WWM IS.0121
там указана поддержка моего МФУ Canon MG5240.
Вроде бы все ничего, установилось, делал строго по инструкции (сам отсканированный файл инструкции в PDF http://www.ex.ua/loa...7040546/8979733 4,2 Мб), печатает нормально.
С шлейфом особо не мучался, проложил поверху, и мне всё равно что крышка на 1 см не закрывается.
http://img848.images...60420111030.jpg (100 Кб картинка)


Только одна проблема - из-за установки силиконовых уплотнителей, картриджи (от СНПЧ, низкие) входят с некоторым усилием, и как-то так получается,
что в режиме замены картриджей (когда каретка переезжает как бы на верхний уровень - не знаю как это правильно называется)
что они приподнимают заднюю часть то ли каретки, то ли рычажка держателя головки так, что она получается совсем немного выше верхней части корпуса принтера, из-за чего при движения под корпус она врезается в него и под ним скользит с трением пока не перейдет на нижний уровень.

Если убрать силиконовые прокладки, то каретка не задевает, только совсем чуть-чуть хвостик Magenta картриджа, он как-то выше всех получается, но тогда соответсвенно проблемы с подачей чернил.

Вроде бы и ничего страшного, пусть бы и так работало.
Ведь на нижнем уровне печатает прекрасно.

Но только вот сегодня приспичило распечатать на диске. А оно оказывается поднимается для этого на верхний уровень.
Печатало со страшными звуками, но напечатало отлично.

Суть проблемы на картинке:
http://img820.images...60420111033.jpg (76 Кб) - каретка (или как его там, держатель головки) вплотную упирается в корпус принтера

Что теперь делать не знаю. Может чего подскажите?

P.S. Корпус пилить, как человек в этой теме сделал мне не хочется.
Заранее всем спасибо.

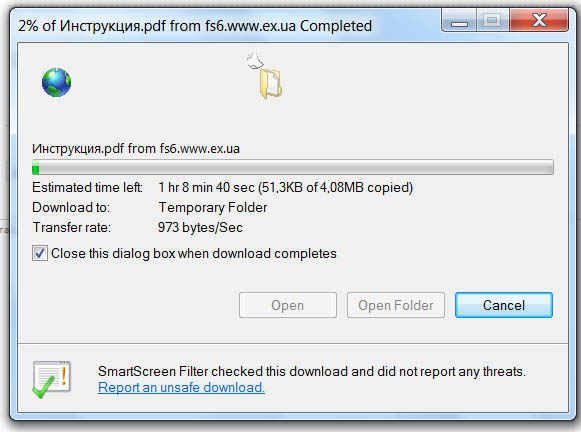

Давно не видел такой скорости скачивания. У вас
http://webfile.ru/
не работает?

Не понял, картриджи оригинал или левые?

Перезалил инструкцию на WebFile, у меня туда скорость всего 10Кб почему-то, а е EX.UA 1,5 МБ
http://webfile.ru/5247821

Нет, картриджи не оригинал.
Но по всем размерам кроме высоты (они ниже оригинальны) одинаковые.
Попробовал вставить оригинальные (раньше не хотелось из-за того, что перед этим решил прокапать головку от оригинальных чернил, для чего использовал жидкость CL-10) -- из-за того, что вставлены силиконовые уплотнители, вставка каждого оригинального картриджа также поднимает каретку.

Из фото до установки СНПЧ, оригинальный и СНПЧ картриджи.
http://img823.images...01042011992.jpg (206 Кб)

Теперь скачал за 10 секунд, но открыть не могу, в названии файла не латинские буквы.
Не совсем понимаю, зачем нужны силиконовые прокладки, оригинальные картриджи ведь работают без них. У вас задевает штуцер-фитинг на картридже?

aaaa силикон нужен для дзк, без них не работает.
Wizardzim выше подставки под сканер подложите, и не будет стучать, а может и шлейф перепроложить надо. датчик крышки зажат?

Спасибо за ответы.

aaaa, мне переименовать PDF и перезалить?

Суть проблемы на картинке:
http://img820.images...60420111033.jpg (76 Кб) - каретка (или как его там, держатель головки) вплотную упирается в корпус принтера

romanM, aaaa подставки тут не при чем задевает и при полностью открытой крышке (датчик открытия блокирован). Задевает рычаг защелки? или как там его, вот я красненьким обвел

http://img864.images...01042011990.jpg (160 Кб)

При чем не подумайте, что я его не до конца защелкнул.

Просто на мой взгляд так получается, что вот эту каретку "распирает" когда я вставляю чернильницы, и (каретка поднимается немного выше), в результате этого вот та серая часть, что обведена красным задевает корпус принтера (вот то, что на картинке на 7 мм левее каретки).


Ещё раз - задевает только когда каретка на "верхнем" уровне (она там когда либо менять чернильницы, либо когда идет печать на дисках).

Я б уже и на видео заснял, только камеры нету, а на телефоне качество плохое.

Перезалить не надо.
У вас задевает рычаг-кронштейн для фиксации картриджей. Он не доходит до своего нижнего положения?

Он доходит до своего нижнего положения.

Просто после установки картриджей вся задняя часть (противоположная стороне контактов ПГ), приподымается почему-то. При чем понемногу при установке поочередно каждого картриджа. И в результате поднимается миллиметра на 3-4 и начинает задевать корпус.

Её можно надавить пальцем она поддается, но "спружинивает" как бы. И возвращается в исходное положение.

Так, теперь точно уверен, все дело в силиконовых уплотнителях.
С ними даже с оригинальными картриджами головка все равно задевает, без них - нет.

Wizardzim а без них плохо печатает

Так, похоже решил проблему.
Всем спасибо, потестю и отпишусь.

Короче, ещё тестить и тестить похоже, на кажду чистку краски море уходит.
Появилось свободное время, посидел, поразмыслил, раз силиконовые подкладки заставляют заднюю часть подниматься вверх, это наверняка означает что картридж немного перекашивается (косо стоит), значит надо добавить ему упор спереди и он не будет поднимать "хвост" вверх.
Наклеил на все картриджи спереди кусочки изоленты.
http://img192.images...90420111054.jpg (142 КБ) - Вот так.
И - вуаля! Работает!

Появился зазор между крышкой и кареткой:
http://img819.images...90420111056.jpg (133 КБ)

Сравните с тем, как было раньше - картинка из первого поста ( http://img820.images...60420111033.jpg (76 Кб))

Правда получилась другая неприятность - полностью пропал желтый цвет.
Оказывается много там наклеил, снял чуток - появился желтый, все класс, но пропал синий.
Починил синий - пропал пигментый черный.
Стало уже не смешно.
Отодрал их все полностью.
Решил просто сложить картонку уголком и положить спереди. Обыскал все что можно - не нашел подходящей картонки.

Плюнул и сложил из обычного листика, положил - нету желтого, отрезал немного - появились все цвета как надо - тест дюз идеальный.
Так задевает совсем чуть-чуть, но думаю потом поправлю.
http://img811.images...90420111057.jpg (152 КБ) - сложил листик уголком

Тест дюз, как уже говорил, идеальный. Вот только теперь заметил (до этого раньше не печатал черные картинки), что черный пигмент как-то как будто не поспевает поступать в головку, но текст также идеален:
http://img534.images.../7982/imgxv.jpg (60 КБ)

Скорее всего такое уже было, вот только не помню где именно. Просто доноры чуть выше поднять? - Чернила WWM C10/BP

Укажите расстояние от уровня стола до бумаги и до уровня чернил в ВО.

Если я правильно понял, то
от стола до бумаги в принтере во время печати - 74 мм
от стола до верхнего уровня чернил в донорах в воздушном отсеке - 28 мм

Где-то в FAQ видел схему красивую...

Если я правильно понял, то
от стола до бумаги в принтере во время печати - 74 мм
от стола до верхнего уровня чернил в донорах в воздушном отсеке - 28 мм

Вот тут рекомендуют, чтобы расстояние было немного поменьше.
http://reseters.ru/...showtopic=15113

Уменьшил до 10 мм - подождал 5 мин - не помогло, так же печатает.
Вернул как было.

Наверное надо будет ещё поэкспериментировать позже. Спасибо за совет.

Ой, одно сообщение теперь лишнее.

При таком уровне у вас возможно появление воздуха в шлейфе, там, где вход в картриджи.

aaaa (13 апреля 2011 - 11:38) писал:

Воздуха нет, переставил выше, вроде стало лучше, но все равно, не так как хотелось бы.
Просто удивляет то, что растворимые чернила нормально печатают.

На предыдущем canon mp160 раз поднял чуток повыше на утро заметил что по 5мм каждого цвета "ушло".
Тут повторять не хотелось бы.

Кстати, при чистке что-то очень сильно хлюпает - может это воздух подсасывается?
Как определить что именно?

Может быть помпа забита?

Wizardzim (13 апреля 2011 - 21:01) писал:

Шлейф там лежит на чёрном пигменте.
Возможно он прижимает чёрную наклеку, под которой отверстие для забора воздуха. Вот чернило и плохо поступает.
Или на доноре прикрыто отверстие для воздуха или пережат может где шлейф.

aaaa,
поднял выше - теперь не хлюпает, и печатает лучше.
Очень надеюсь что не помпа

Как определить?
КАТ писал, где-то:
"- Забита помпа: Головка оставляет на салфетке чёткий отпечаток, на другом аппарате работает. В этой ситуации надо снять корпус принтера и проверить, качает ли помпа - для этого на капы узла парковки капнуть несколько капель жидкости ( воды ) и прокрутить от себя ( если смотреть спереди ) вал протяжки. Удобнее крутить за шестерню с наклееным на неё прозрачным диском, расположенной на левом конце вала. При прокрутке вала от себя, работает механизм помпы и за 7-8 оборотов вала рабочая помпа должна засосать жидкость, которую накапали в капы. Если помпа не качает - её снимать и промывать трубки/переходники... "

Еле впихнул картриджи в головку, так чтобы не задевало. Очень не хочется вынимать снова.
Спасибо за совет.

burykin,про наклейку интересно посмотрю, проверю
Спасибо за совет.
Шлейф точно не пережат.
Глупый вопрос - а зачем при использовании СНПЧ забор воздуха на картридже?
