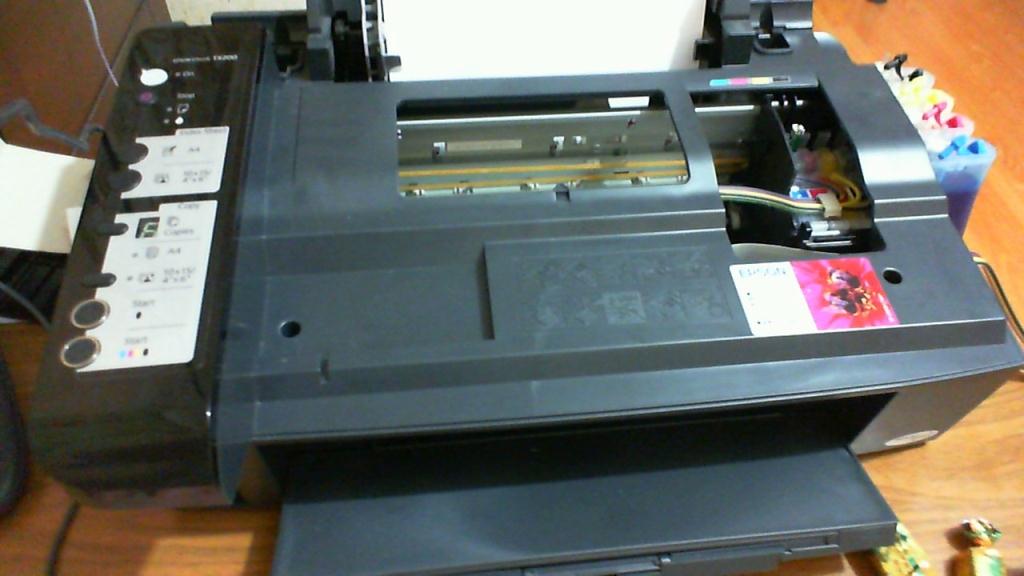

Подскажите по установке СНПЧ в принтер Epson МФУ TX200, фото прилагаются.

Мучаюсь второй день, стандартная система установки прилагаемая в инструкции не подходит, так как с постоянно поднятым сканером работать не удобно, да и вид ужасный.
Проблема в укладке трубок с краской. Хотел с бока по низу от катриджа проложить рядом с шлейфами но там места очень мало, как и во всём МФУ.

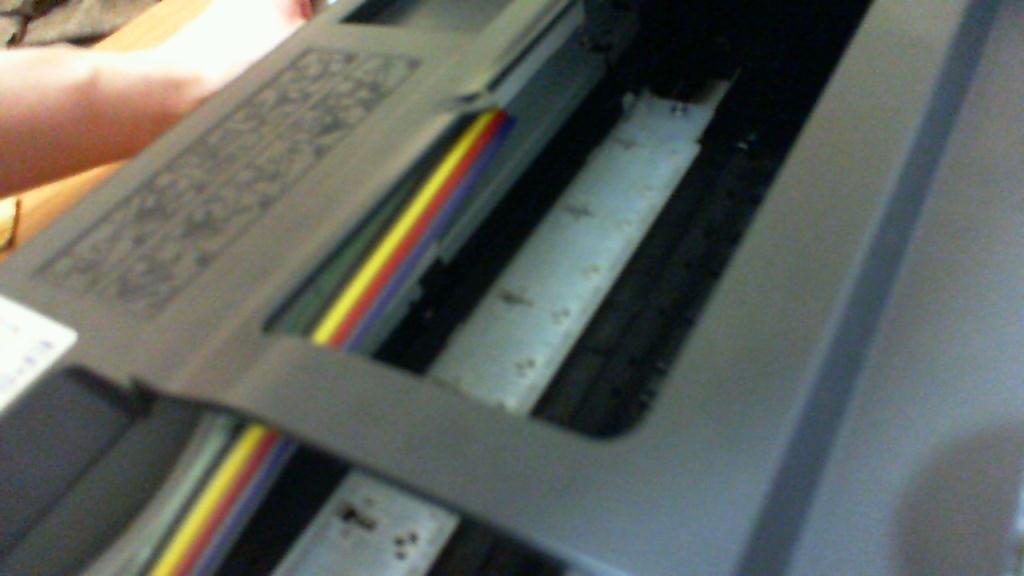

Втиснул еле-еле но после закрытия крышки, обнаружил что шлейф бъёт об крышку и временами при печати даже задевает за выступ со стрелкой.

Пока идеи кончились как аккуратно можно сделать. Подскажите.
(в разобранном состоянии печатает пока отлично :))

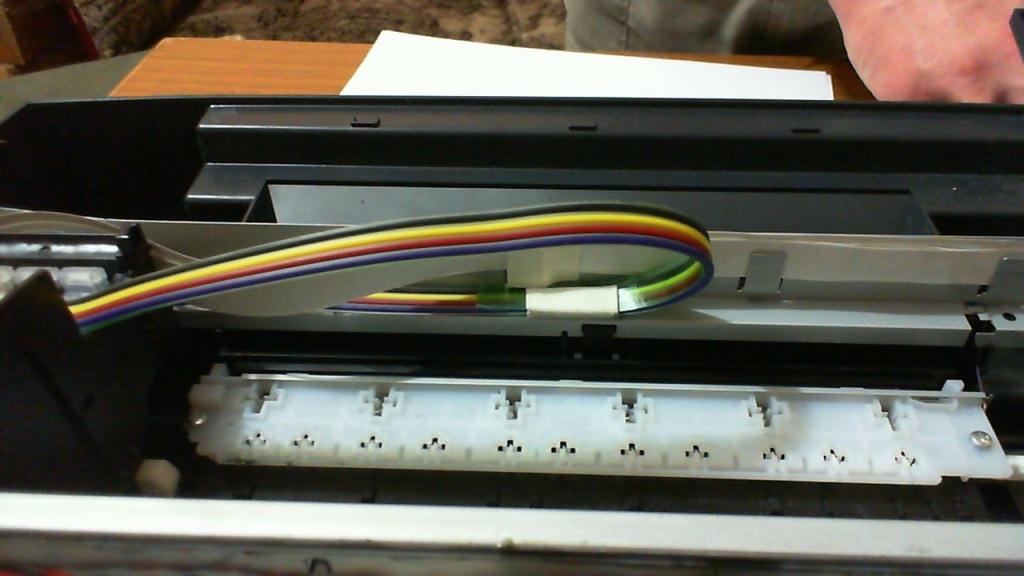

Шлейф проложил так цепляется за выступ места очень мало, катридж проходит в 2 мм от направляющей

Попробуйте вот тут посмотреть...может поможет.

А возможно шлейф всё же с низу проложить, или и пытаться не стоит, нормально не получится?

Вадим Л. (19th March 2011 - 09:55 PM) писал:

если сделаете вот так:

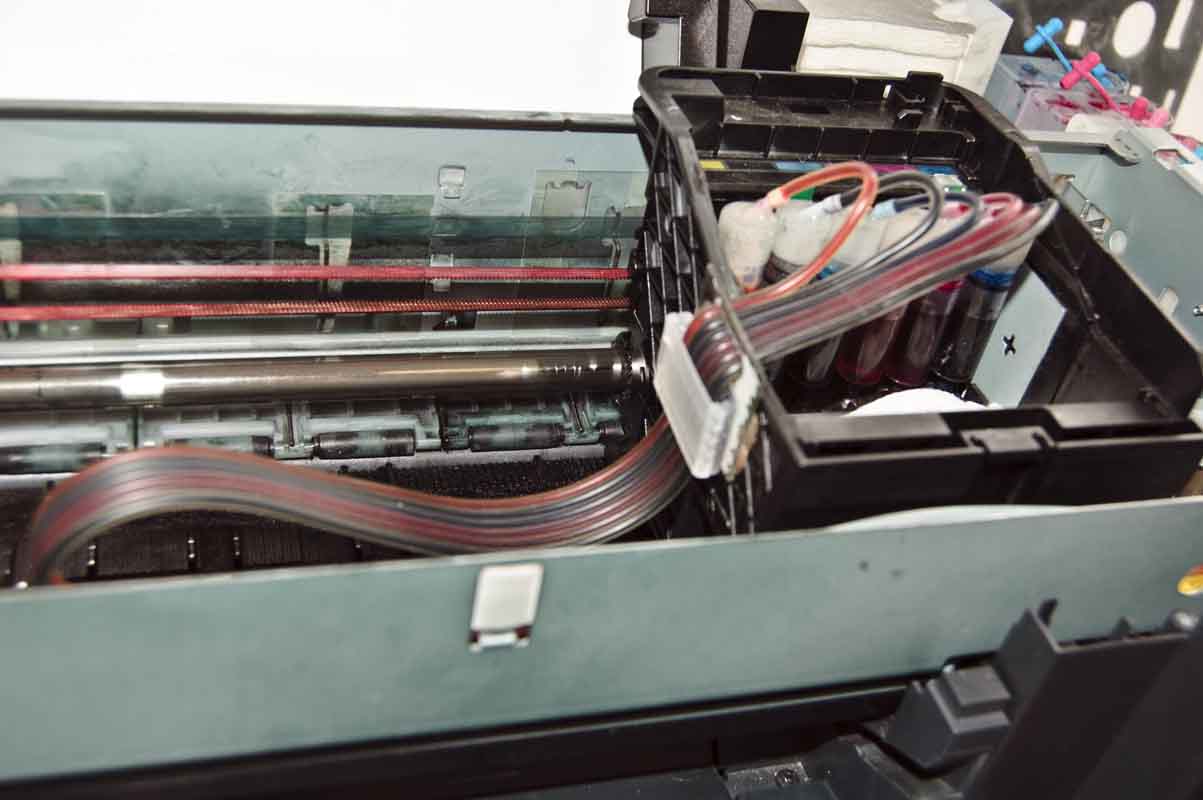

закрепите на каретке клипсу и прогните шлейф, я на мфу постоянно так делаю


Или закрепите жёстко шлейф к каретке (чтоб он не поднимался при движении) в этом месте:


но в этом случае подрежьте корпус каретки еще глубже, чтоб шлейф при выходе из каретки был на уровне картриджей

Долго всматривался с инструкцию, разобрался. Только на той стенке, лента и механиз перемещения каретки, если туда ещё шлейф из трубок положить не запутается всё это?

Вадим Л. (26th March 2011 - 01:59 PM) писал:

А чем Вас вариант из №5 поста не устраивает? думаю там все ясно показано, а главное работает!

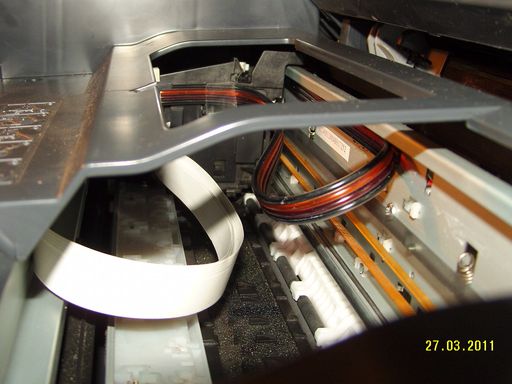

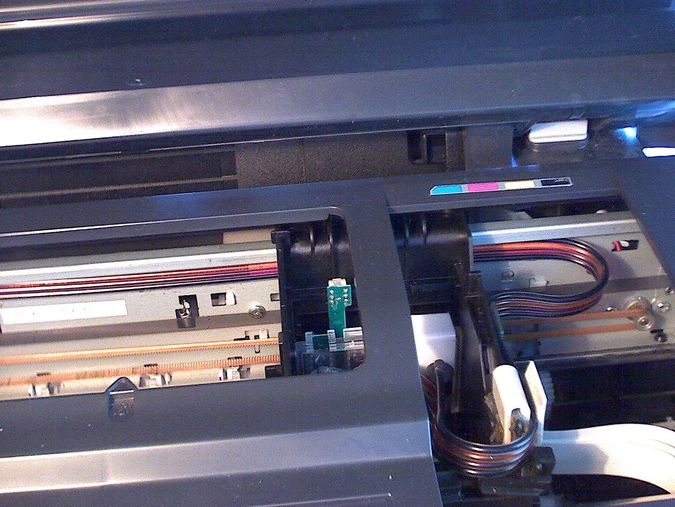

Завтра выложу фото своего TX200 с СНПЧ, сори за кривую картинку.

Ajpur (26th March 2011 - 06:46 PM) писал:

Попробовал и так сделать, так как у меня часть коретки спилена,
при крайне левом положении кабель сильно перегибается и полоска жёсткости временами клинет каретку при движении.

Вадим Л. (27th March 2011 - 12:13 PM) писал:

на эти модели я ставил без полоски жесткости...

Пользуюсь таким способом. Если еще интересно могу поделится своим небогатым опытом установки СНПЧ на TX200.

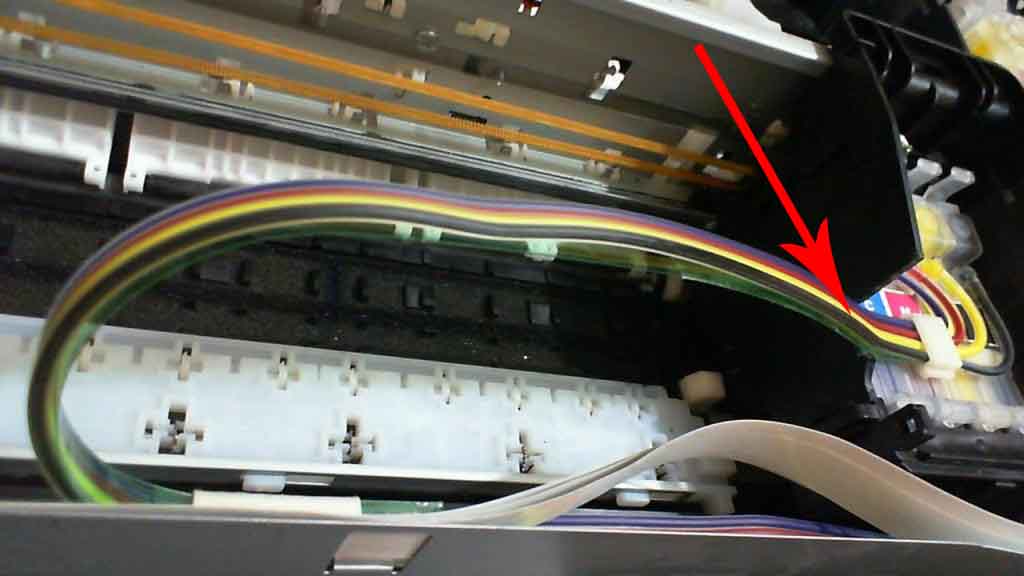

Хороший способ. Мне понравился. Только вот не пойму-при крайнем ЛЕВОМ положении каретки...не трётся-ли нижняя "нитка" чернильного шлейфа по ленте Н-кодера?

Опасная близость к энкодеру.

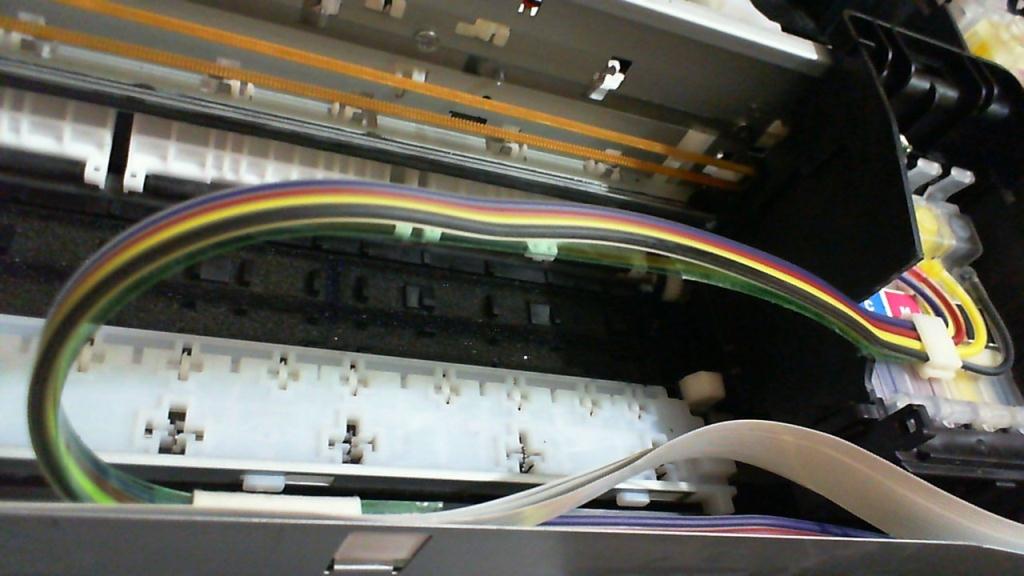

Вот крайнее левое положение. Шлейф закреплен двусторонним скотчем.

Безопасней закрепить скобой на саморез и шлейфу не помешает поддержка в виде проволочки на шарнире. Где-то тут на форуме такой способ описан и фото есть. Искать нужно.

Имеет свойство провисать со временем шлейф чернильный-следите.

Поддержка типо такая?

Спасибо за замечания, учту. Просто чем нравится такой способ, не надо в принтере дырки ковырять. Насчет провисания шлейфа полностью согласен, раньше стояла СНПЧ другого производителя, провисания было меньше, видимо шлейф легче или плотнее, а эту что на картинке поставил два дня назад и заметил что сильнее провисает, сейчас буду лепить доп крепежку. Еще раз спасибо за конструктивные предложения.

А может ТОТ шлейф поставить...ежели провисания у него нет.

Можно конечно и старый поставить, но система неизвестного производителя, да и разочаровался я в ней, потому как кроме того что шлейф меньше проседает никаких плюсов ( правда и не факт что это плюс) Когда я ее покупал, то еще очень смутно представлял что такое СНПЧ. Так что я лучше новую доработаю.

Значит будет запасной шлейф...его потом можно будет использовать. :) лишь бы длины его хватило. :)
