Принтер достался за шапку сухарей, но в нем присутствует проблема, он выдает ошибку 3 раза мигает диодом, в состоянии принтера весит ошибка застряла бумага. Может кто подскажет куда смотреть и что нужно починить ?

PS Принтер уже разбирал, есть вопрос по флажку датчика бумаги .

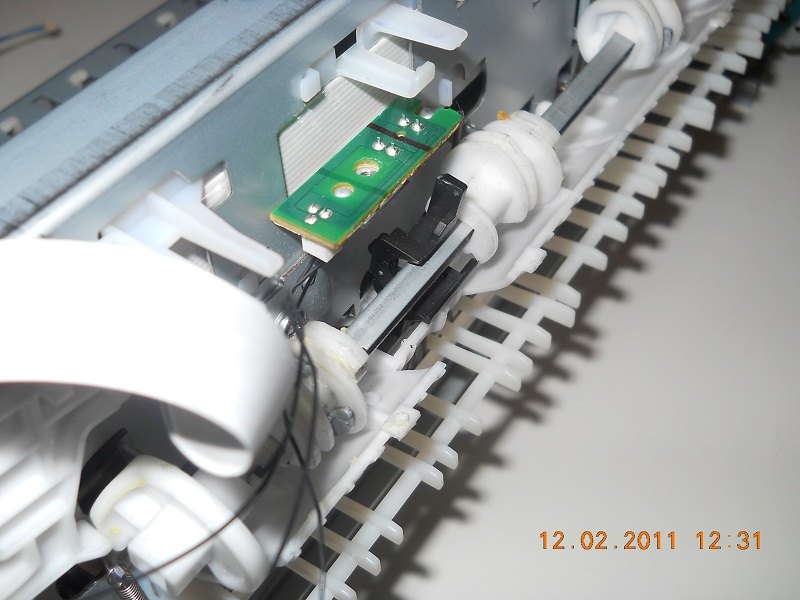

На фото по моему этот самый датчик ..... но не понятно в каком положении он должен быть.

В разобранном состоянии флажок находится вне оптопары.


правильно ли стоит флажок , если правильно тогда из за чего может быть ошибка "застряла бумага"?

...на воркоффисе уже ответил...

Дорого времени суток! Поделитесь мануалом на IP4300, нужно снять механизм подачи бумаги, а как понять не могу...

Dmitriy_KZ сказал:

Пожалуйста: http://letitbit.net/...00-ssm.pdf.html
Только навряд ли поможет-там одни блок схемы,canon-овцы то ли обленились, то ли оборзели?

mart03 - Спасибо, по МС от 4200 вообще не понял как снять механизм подачи бумаги, завтра буду с этим СМ колдовать...

хотя да.... в этом еще меньше инфы.... мне принесли принтер и проблема как у ТС... ни как не могу понять как вытащить этот "крючок" :(

Dmitriy_KZ сказал:

...ну, по СМ и не увидите ничего - в СМ на эту модель нет инфы по разборке...
...как снять корпус, думаю, разберётесь - там всё достаточно просто ( да и в форуме много раз фотографии выкладывал, с объяснением...), затем вынимается принтерная часть из поддона - аналогично этому ( только крышку лотка для печати на CD снимать не обязательно - когда она открыта, при извлечении принтерной части из поддона рычаги привода крышки легко выходят из посадочных мест...). Отсоединяется ASF - сзади четыре винта по углам, только прежде чем снимать блок, надо разъединить механизм лифта каретки - если смотреть на принтер справа, самая верхняя шестерня - её ось выщёлкивается вовнутрь, т.е на ось надавить. Если ось не выщелкнуть, при снятии ASF она ломается. Дальше снимается металлический вал ( "П"-образного профиля ) с белыми пластмассовыми эксцентриками, который проходит за станиной принтера, вдоль вала захвата бумаги из ASF ( сдвигается вправо ( насколько помню...), если смотреть сзади ), предварительно прижимные пружины вынимаются из пазов в эксцентриках. ...а уж после этого, как снять белую прижимную пластину, на которой расположен флажок датчика регистрации, думаю разберётесь... ...флажок снимается только после того, как прижимная пластина снята...
При сборке принтера обратите внимание при установке на место вала с эксцентриками - у левого края вала на станине закреплён белый пластмассовый рычаг - отметьте перед снятием вала взаиморасположение вала и рычага. Когда будете устанавливать на место ASF - прежде чем окончательно прижать его к станине и привернуть винтами, этот рычаг ( который находится у левого края вала с эксцентриками ) нужно нажать вниз, чтобы нижняя его часть отошла влево и в этом положении присоединить ASF и закрепить винтами. Если этого не сделать, механизм переключения подача бумаги/прочистка не встанет в рабочее положение и при первом же включении собранного аппарата получите ошибку 6A00 ( 12 желто-зелёных перемигиваний )...
