В общем такая проблема. У меня указанное мфу, полтора года назад сломался сканер, отдал по гарантии (оставалось несколько дней) в ремонт. Оттуда привезли спустя неделю с формулировкой сканер рабочий, почистили печ.головку.Сканер действительно стал работать (как я понял сам собой) но через пару дней опять проявилась та же неисправность - полоса вдоль изображения. Но главное после их"прочистки" при печати стали получаться кляксы и грязные края у фото. Разобрав принтер и сняв голову увидел что она снизу помята чет-то что попало под нее, так что торчит "окантовка" головки которая как я понял и цепляет за бумагу. Попробовал выправить , вроде получилось (удары на удивления не нарушили дюзы).Заодно промыл ее под давлением промывкой, и поставил все назад. Включил - картриджи не определяются.Попробовал включить с выдернутым из головки шлейфом( который идет к планке чипов),и тут нечаянно его коротнуло об корпус. В итоге принтер перестал включаться вообще. Поменял 3 транзюка., пару кондеров (на всякий случай ). Принтер стал включаться но писать ошибка откл. и вкл. снова.Бросил тогда это дело. А недавно решил вновь за него взяться. Вчера обнаружил что один из шлейфов не материнке был не воткнут нормально, поставил его, и вот принтер ожил,. Поначалу картриджи тоже не хотели определяться, но потом все пошло. Проблема в том что принт вообще ничего не печатает (по моему не слышно даже писка пьезоэлементов). Почитав про предохранители, нашел на плате Ф2, оказался пробитым. Поставил тонкую перемычку - итог мфу не включаеся и слышен писк со стороны блока питания. Убрал ее опять все нормально но голова так и не печатает. Где искать неисправность, может голове пришел конец? Очень нужен совет спецаиалиста. Дюзы почти все чистые.
Замену транзисторов делал так как от них воняло горелым, инфу по замене нашел в инете, на каком сайте уже не помню давно это было. Если точно поставил два КТ973А (вместо двух А2210) и еще 2 импортных С3746 (вместо одного сдвоенного - ТТ3034 с пятью ногами), родных деталей найти не удалось. Не могла ли сгореть сама ПГ? А то если даже поставлю новую плату,а толку не будет. Есть тестер, и немного знаний по радиоэлектроники.Хотелось бы попробовать отремонтировать мфу, с Вашей помощью конечно.

 Блэйд (9th January 2011 - 07:00 AM) писал:

Зачем?

 Блэйд (9th January 2011 - 07:00 AM) писал:

Вот и ответ.

 Блэйд (9th January 2011 - 07:00 AM) писал:

Сушите плату определения чипов и ПГ не помешает. Пока принтер не увидит картриджи, писка с головки не ждите.

Я же говорю, если перемычку убрать с предохранителя-Ф2, то все нормально определяется. Принтер при этом делает все действия, как положено,идет прокачка помпой,головка бегает, НО при нечати писка пьез не слышно, и на выходе абсолютно чистые листы. То есть тут скорее всего две причины - нет питания на головку либо она неисправна. Но как точно определить неисправность?
А насчет их промывки, а сам долго матерился - до того как отдал принтер он печатал прекрасно - все дюзы были чистые, сам не пойму ЗАЧЕМ туда было лезть?

"Усё-кина не будет. Электричество кончилось" (с) "Джентельмены удачи)

Не может там ничего нормально определяться с разорванным предохранителем, хотя..., если где-то каратыш, то возможно. С разорваным эф2, замерь после него присутствует +42v?

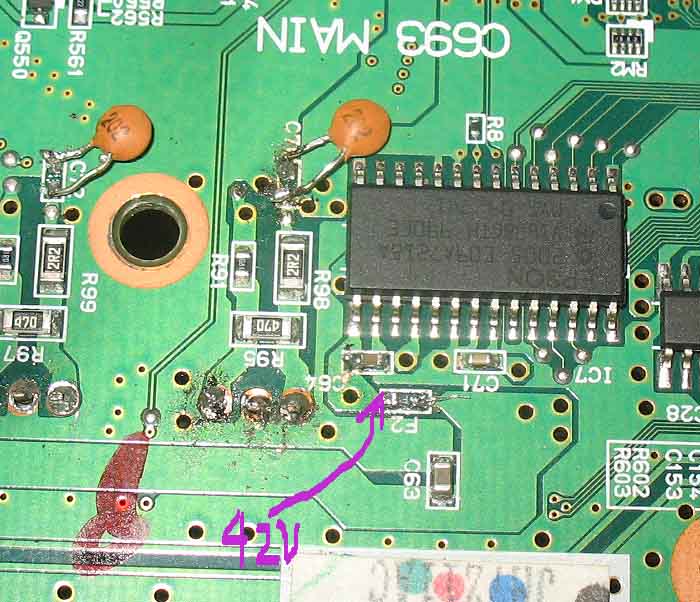

Немного не разобрался по плате, но вот выкладываю фото где мерил , с одной стороны Ф2 есть 42 вольта.

Ищите соплю...

В смысле плохой контакт? В каком направлении искать? Может кто-нибудь схемку даст от этого мфу?

Может контакт и плохой, но то что он там не нужен это точно. Схема в сервис-мануале, где-то на форуме есть.

Да раздел сервис-мануалы есть, но чтобы зайти требуют какой-то код, мой (для входа) не подходит.

С-М

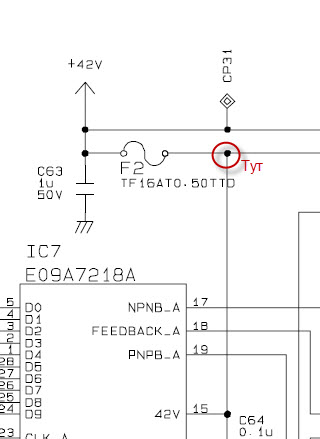

Похоже что это мануал от 520-го, а от моего именно Rx610 есть? Там где у меня на схеме показало 42В - что должно было быть? Заранее спасибо.

Это я попутал. Исправляюсь.

Сейчас посмотрел мануал, понял что неправильно измерил. 42В получатся если один второй конец щупа приложить к +, если же мерить относительно массы то напряжения на указанной точке нет -есть только до сгоревшего предохранителя . Замыкание в микросхеме? С виду она абсолютно целая.

Что никто по подскажет? Нашел новую микросхему в интернет-магазине, если ее перепаять, она работать должна, или ее нужно как-то прошивать?

купите новую плату.

Появился еще один вопрос, сканирующий элемент (планка с датчиком), как он правильно называется?, и от какой модели кроме RX610 можно поставить?

Хочу приобрести новую (не шитую), или б/у от другого принтера плату. Как ее прошивают, в том и ином случае? Желательно подробная информация, так как раньше этим не занимался.

Присматривайте новый принтер...

Хотите сказать что это нельзя сделать?
