Как говориться, лучше меньше смотреть)))
Не надо никаких дырок и т.п. в этом принтере и так куча места и щелей достаточно)
Собственно/ делаем так:
Капеляры подключаем к картриджам и укладываем так же, как показано в видеоинструкции по установке СНПЧ для MP 250
А далее, никаких диструктивных действий и хитрых приспособлений не надо, кусок скотча вам в помощь))

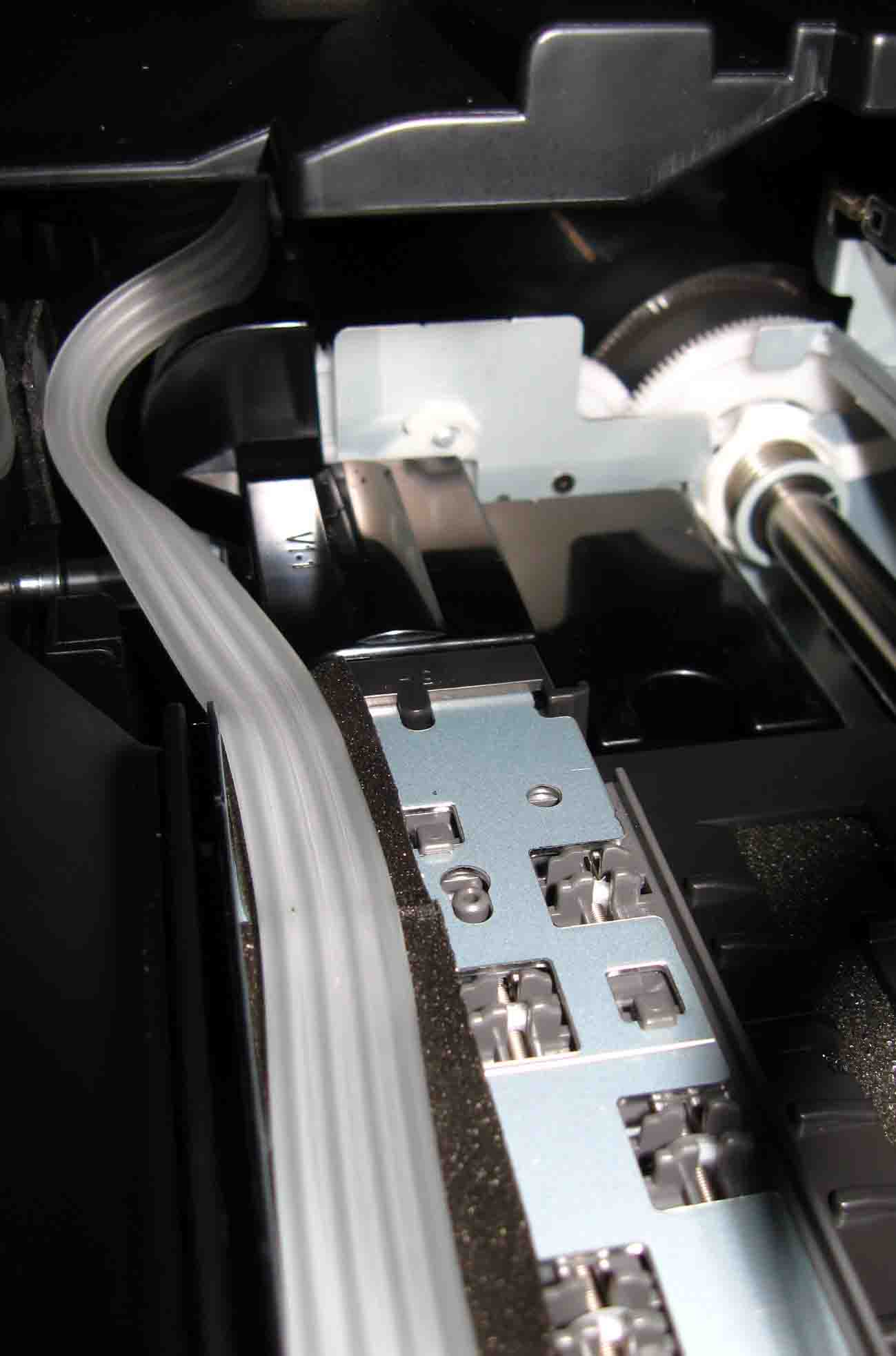

Укладываем шлейф капиляров как показано на рисуке 1 и закрепляем куском скотча,
обернув его вокруг передней планки корпуса. Шлейф будет слегка повёрнут вокруг свой оси, градусов на 70, что не страшно.
Рис. 1 (30 Кб)
И это всё, более ничего закреплять не надо.
Шлейф замечательно двигается, низачто не задевая и никуда не попадая (рис. 2 и 3)

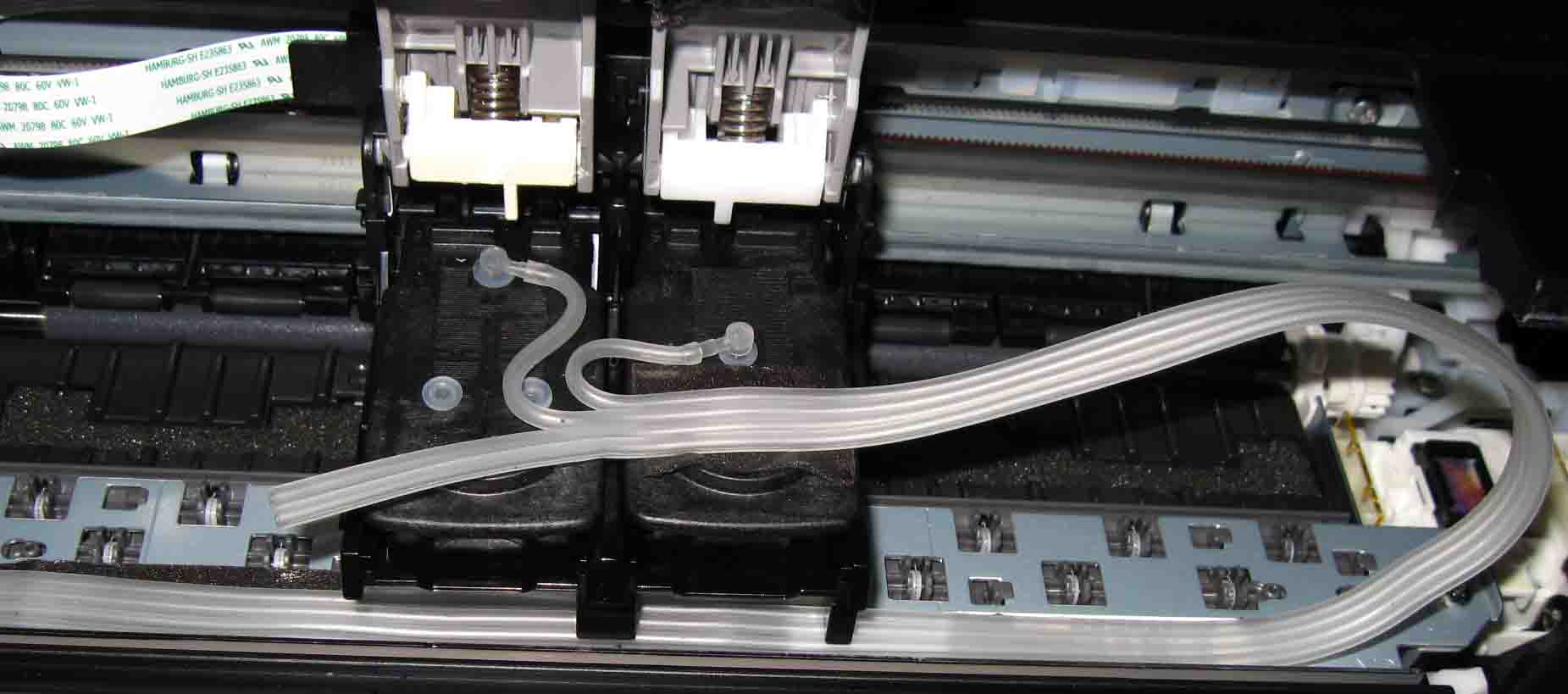

Рис. 2. (35 Кб) - Крайнее левое положение

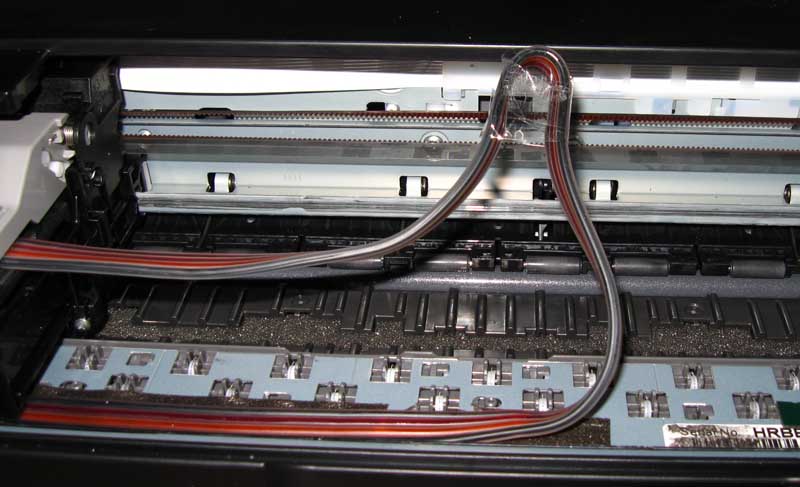

Рис. 3. (31 Кб) - Крайнее правое положение
Для того, чтобы вывести шлейф из корпуса, есть много места за передней крышкой,
а в месте её соединения с корпусом по бокам отличные щели)))

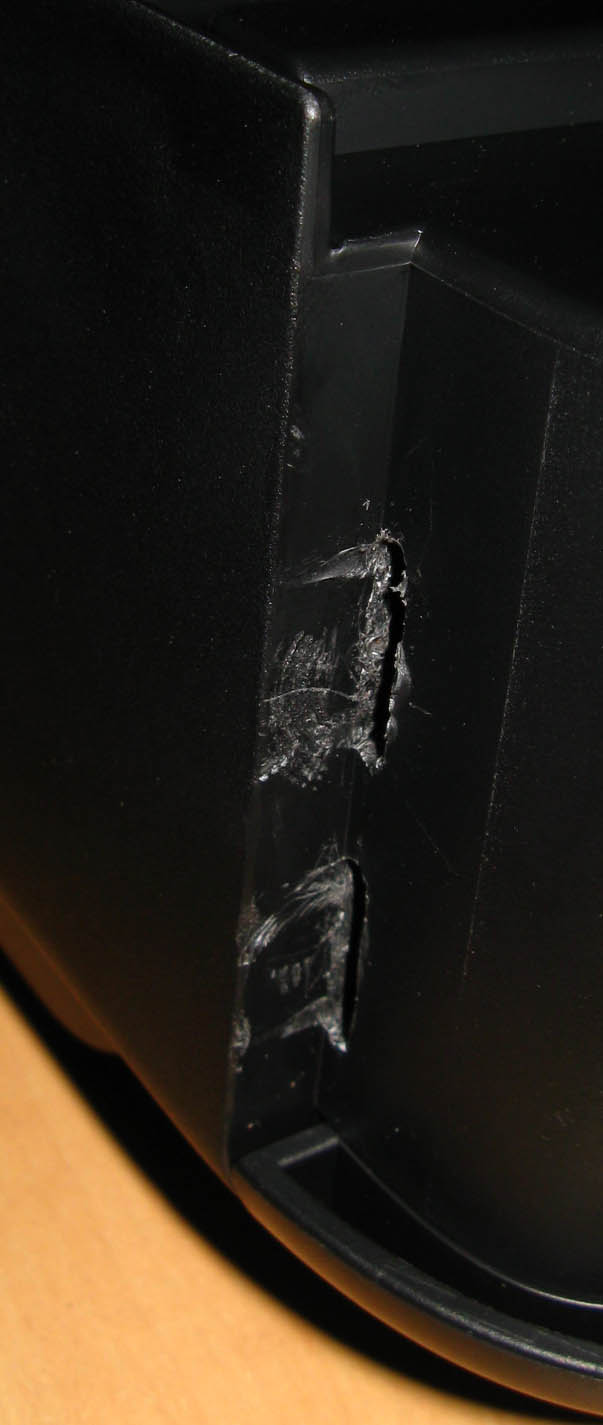

Проложить шлейф можно, как показано на рис. 4
Рис. 4 (32 Кб)
Можно его закрепить чем-нибудь, тем же скотчем, но я вообще не закреплял.
Просто аккуратно закрываем крышку придерживая шлейв в положении, показанном на рис 4 ...
Рис. 5. (32 Кб)
Вот, собственно, и всё))
