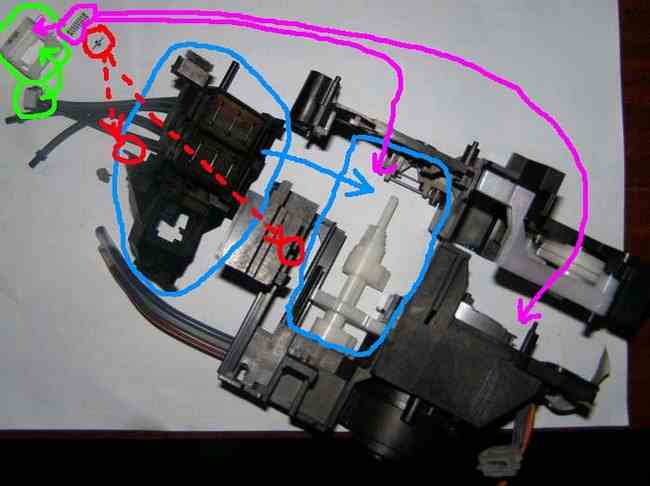

На фото блок, где размещается капа, справа внизу помпа (или я ошибаюсь?). Место крепления капы обозачено голубым, места крепления растяжимой пружинки - красным, блочек для крепления каких-то выводов (незнаю их назначения) с капы - салатовым, а вот вопрос расположения сжимаемой пружинки (сиреневый цвет), остается. Места предполагаемого расположения обозначены сиреневыми стрелками, наиболее вероятным мне кажется место обозначеное слева, т.е. непонятные выводы с капы в блочке должны как-то прижиматься. Так все-таки откуда пружинка.

Принтер Епсон Стилус Р800.

crucian (22nd October 2010 - 06:51 AM) писал:

Это декомпрессор : при прокачке капы присасываются к головке, и ... при последующем опускании кап они потянут за собой пластину с отверстиями сопел головки... Поэтому во время прокачки трубки декомпрессора закрываются, после - открываются, соединяя полости кап с атмосферой (устраняют разряжение в капах).
Вот исходя из этого и ... ставьте пружинку.
А вообще... эта штука... Ink System или "насосная станция"... весьма непростая вещь. Обратили вы внимание, что на белой шестерне оси эксцентриков привода блока кап есть ключ : один из зубов по длине на половину укорочен. А на ведущей её шестерне один из промежутков между зубьями наполовину "заполнен". Должно совпадать...
Вот как то так...

Чтоб не плодить схожих тем, все равно следующий вопрос в контексте предыдущего, задам вопрос тут.

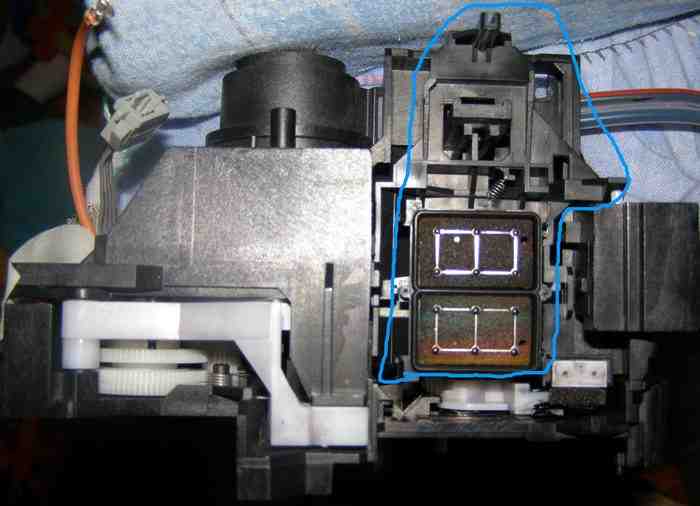

Блок с капой (в первом посте на фото голубым выделен) и на этом фото (в собранном виде) голубым выделен, должен ли пружинить? Т.к. он свободно, без особых усилий, передвигается из стороны в сторону.

Да, должен пружинить.

а подскажите, пожалуйста, за счет чего этот блок должен пружинить? т.к. у меня осталась всего одна пружина на растяжение, после разборки. Сейчас я собираю принтер и думаю, что она из другого места (или все же из этого блока?).

подскажите, кто знает, ответ на предыдущий пост

чем вы пользовались для разбора принтера? Каким обучающим материалом... или все на глаз ?

crucian
не забудь смазать направляющие, а то я смотрю всё чисто очень. :D

crucian
Маленькая пружина для самой капы. Большая - для всего блока прочистки.
На второй фотографии видна маленькая.
Большая на этой фотке под блоком, примерно как голубая линия справа, идущая от белого прямоугольника.
На первой фотографии ничего не понятно.

PhantomW12
А какая разница? Вопрос задавался про пружинку.

А разница вот какая: если он по С-М собрать не может, то прямой путь в сервис, пускай там собирают лего. Если он С-М в глаза не видел то пусть качает, ну и пробует первый вариант. А рассказывать какая пружинка и куда можно долго, раз увидел и поставил.

Все равно не вижу смысла в твоем вопросе.
Есть мануал - дай линк.
Нет мануала - напиши, что лучше найти тебе мануал и посмотреть как по мануалу.
Пока ты выяснишь есть у него мануал или нет - он уже решит проблему (возможно в другм месте).

а я не спешу никуда... Если его у него нету, то даже не спросил есть он вообще в природе. Сервис мануал стоит поискать на форуме. Уверен он не удосужился сделать это. Можете вы поискать за него, и дать сюда линк, и след раз как он ручкой махнет, вы снова пойдете искать и будите давать линк. Ну нету смысла давать все вряд. Это как животные в зоопарке: их кормят - живут, но редкие случаи что выживут и в дикой среде. Давая прямые линки - провоцируем полное безделие.
2 crucian Ищите пользователя с ником: Episode. Смотрите его подпись, и ищите С-М, собирайте принтер в кучу. В таком состоянии он денег не приносит.

1. спасибо всем за обсуждение
2. разбирал по СМ, без него вряд ли разобрал бы. Собираю тоже по нему, на втором фото мой собранный блок. Не увидел в СМ блока с капой(второе фото) в разобранном виде поэтому появились вопросы.

Цитата

принтер за этим и разбирал, но в СМ ничего не сказано за смазку каких-либо элементов этого блока, подскажите где именно мазать?

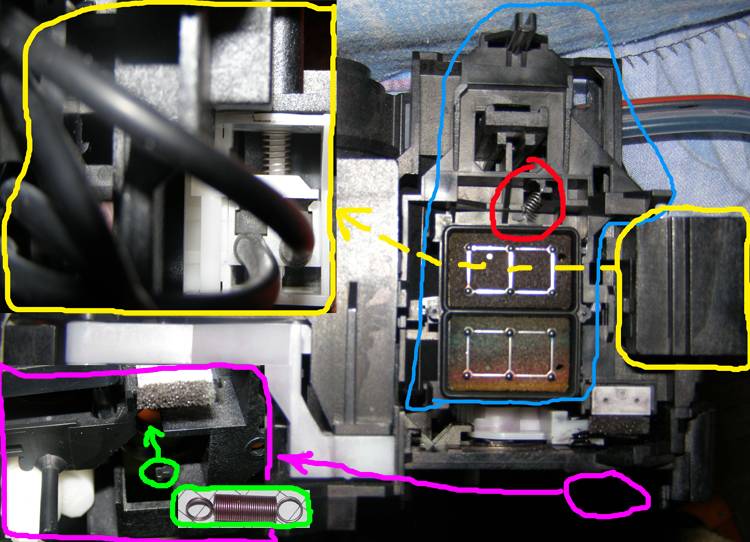

На фото:
пружина на растяжение (красным обозначено), кажется, правильно стоит;
пружина на сжатие (желтым) показана с верхней и нижней сторон;
сиреневым цветом показано предполагаемое место третей пружины (зеленый), также зеленым обозначен крючек на который эта самая пружина может крепится, а стрелкой направление вглубь к следующему крючку.
Вопрос: на эти крючки (зеленый) необходимо вешать оную пружину (зеленый)?

Да. Так и есть.

Цитата

а где смазывать?

А где обычно мажут? там где трет что-то об что-то

Ничего не нужно мазать. Забудь.
Тем более, что есть сервисный мануал.
Там есть специальный раздел по лубрикации - все описано где чего мазать если так уж хочешь.

по мануалу и действую (особенно по части пружинок :)). Всем еще раз спс!
