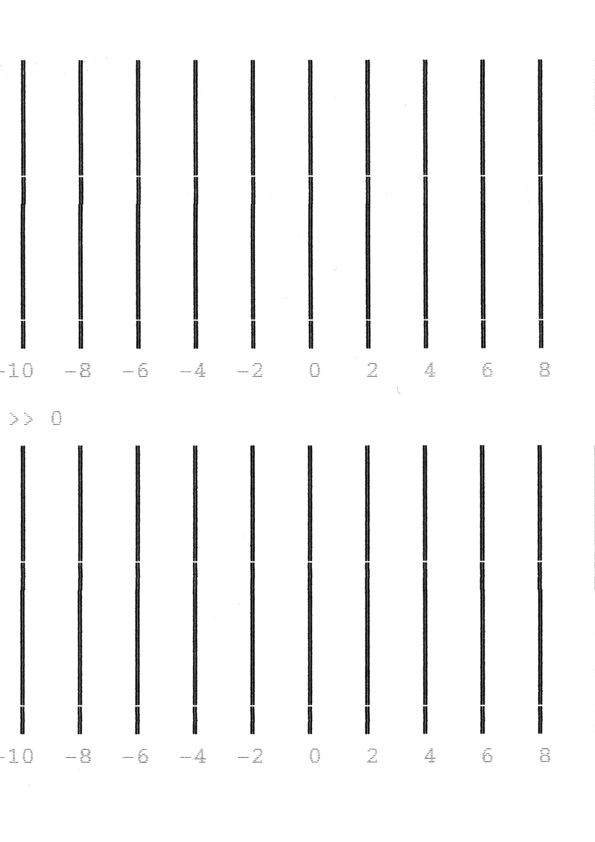

Здравствуйте. Для промывки (и из любопытства) снимал ПГ у R270. Adjastmen program дает такую
Картинку:
Правильно ли я понимаю, что в этом случае требуется «переустановить» ПГ и если – да, то что именно рекомендуется проделать? Я не помню, чтобы головка люфтила при установке.

Из любопытсвта не нужно было снимать ПГ, разве что денег некуда девать. С картинкой, ИМХО, все нормально. Вам нужно определить самую ровную полоску и прописать в окошечке Adjastmen program числовое значение, соответствующее ровной полоске.

Согласно мануалу: если "ровная" полоса находится с краю, то необходимо переустановить ПГ. Если, конечно, я правильно понял перевод...

Тут я пас, на английском, в школе, в шахматы с другом играли (о чем сейчас жалею).

nbv1414 (5th October 2010 - 12:52 PM) писал:

... надо указать в соответствующем окошке номер этой "крайней" полосы (в данном случае +10) и ПЕРЕКАЛИБРОВАТЬ.
Суть : на распечатке присутствует не весь возможный диапазон настройки, а только его часть. При перекалибровке ... "ноль" распечатки ... передвинется на указанную полосу. Т.е. произойдёт смещение видимой (распечатываемой) группы настроечных полос вдоль диапазона (шкалы) настроек. В данном случае +10-ая станет нулевой. Обратите внимание, что от -10-ой до +10-ой сдвиг половинок полос уменьшается. Дальше в плюс сдвиг нижнй части относительно верхней ... вправо... продолжится с той же дискретностью...
Кстати, иногда приходится перекалибровку делать несколько раз, пока на распечатку не "въедет" ровная полоска.

ЗЫ. А вот переустанавливать (чуть повернуть) голову приходится, если ... её установили не перпендикулярно линией сопел перемещению каретки. При этом на режимах "черновик", "текст", текст и изо" вертикальные линии будут иметь вид пилы с шагом зуба 25,4 мм...
Вот как-то так...

(смотрите сообщение №9)

добавлю : в связи с частыми снятиями ПГ с любых принтеров 270\290\Т50 заметил, что правильно устанавливать Пг так: прижимаете ПГ как можно ближе к податчику бумаги, т.е. от себя и зажимаете винтами!

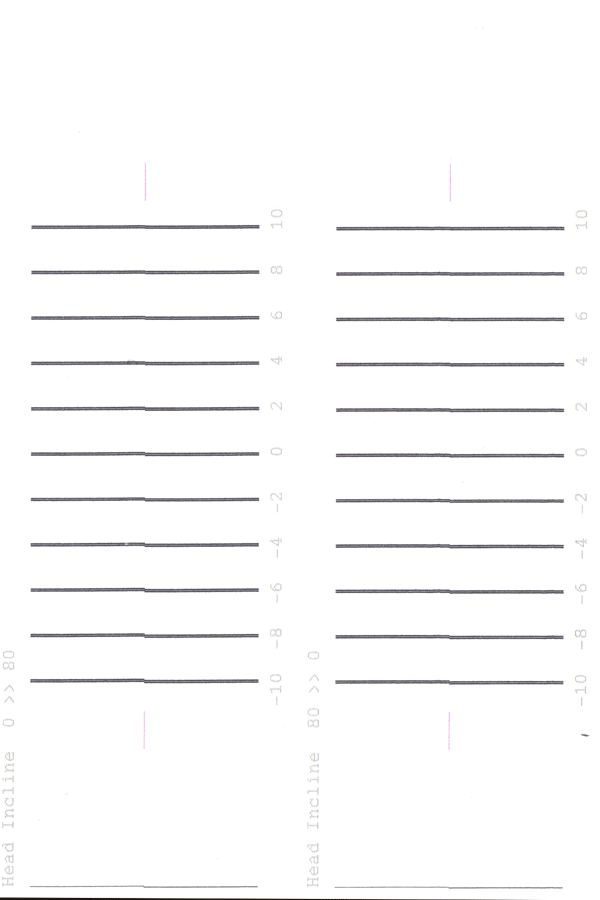

Прошу прощения, за паузу (не мог раньше написать). Пила с шагом 25,4 действительно имела место. Переустановил по «методике» romanM ( кстати, люфт у незакрепленной ПГ в посадочном гнезде оказался порядка 1_го мм) - пила исчезла. Запустил Head angular adjustment , получилось вот что:
Ввел значение «6» для верних полос и «0» – для нижних. Далее - Input . Появилось сообщение , что, мол, данные успешно внесены, и эти значения, действительно появились слева в колонке Adjusted items . Затем опять давлю Print и получаю точную копию картинки, приведенной выше, хотя , если верить mag54, картинка должна измениться…На всякий случай перезагрузил комп, попробовал распечатать снова – картинка не изменилась…
Что делаю не так? (Кстати, при калибровке из драйвера картинка меняется)

Тоже самое и у меня. При изменении параметров результат прежний. Все регулируется кроме head angular adjustment. Кто пробовал? У кого есть изменения?

Прошу простить, джентльмены, по невнимательности своей в сообщении #5 привёл описание механизма работы Bi-D Adjustment, а речь шла о Head angular adjustment (регулировка углового положения головки).
... И то сказать, в стартовых сообщениях не сказано о какой функции Adjastmen program идёт речь, а у меня глаза уже давно "замылены" на "внешние виды" распечаток тестов... столько их разных по моделям, ... из Adjastmen program, ... из драйвера...
( в общем, "оправдыватся будете в милиции" (с)...типа)
Итак, nbv1414, действительно в регулировке Head angular весь диапазон программной корректировки лежит в пределах, выводимых на распечатку, и, если на ней нет "ровной" линии, головку надо переустановить. А если есть (как у вас :"значение «6» для верних полос"), то можно ввести коррекцию программно, ..., при этом аппарат просто запомнит корректирующее значение, и будет "плясать от него" при печати... , либо механической установкой добиться, чтоб "ровные" полоски оказались на отметке "0"...
Результат при этом будет одинаков...
ЗЫ. В драйвере есть только Bi-D Adjustment, Head angular нет.
