В ходе поиска информации по 40-пиновой ПГ QY6-0044 от Canon i250 накопился ряд вопросов:

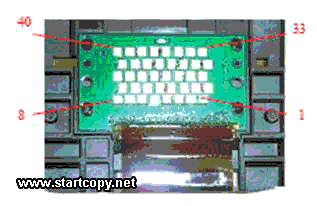

1. Как верно интерпретировать нумерацию контактов на плате (см. прикрепленный рис.)? Т.е. они нумеруются "змейкой" или все ряды - справа-налево?
2. Какая все-таки верная распиновка контактов ПГ QY6-0044? :
Вариант 1
Вариант 2 (таблица)
3. По данной статье удалось реанимировать ПГ (принтер ее не видел), припаяв 1 диод 1N4148 между контактами 37 и 36. Полученный результат аналогичен описанному в статье, т.е. печатают только цветные сопла. Связано ли отсутствие чб печати с неисправностью термодатчика B или необходимо припаивать 2 диода к 37 и 36 контактам или проблема в другом?
Спасибо.

Контакты нумеруются КАЖДЫЙ ряд справа налево ( т.е. нижний ряд справа налево 1->8, второй снизу ряд справа налево 9->16 и т.д. ), снизу вверх, как на прикреплённом вами изображении.

Vega (25th September 2010 - 03:41 PM) писал:

- нет. Всё совсем наоборот. Обрыв термодатчика связан с перегревом и выходом из строя ( в вашем случае ) схемы управления чёрным цветом. Наличие термодатчика ( т.е. что принтер видит термодатчик, или диод, подключенный вместо него, принимая за исправный термодатчик ) отвечает только за то, увидит ли принтер установленную печатающую головку, или "скажет", что печатающая головка не установлена.

(от Vega)
Т.е. о чб печати можно забыть? Вообще, до проблем с ПГ, черные сопла печатали исправно..

no name (26th September 2010 - 03:22 PM) писал:

- не обязательно. Можно в настройках принтера установить фотобумагу, вместо обычной бумаги ( возможно ещё понадобится качество печати выставить максмальным ) и ч/б печать будет производится из цветной чернильницы, а чёрная чернильница ( и схема управления пигментом ) использоваться не будет. В таком режиме некоторые головки могут работать больше года, пока окончательно не умрут ( или их не добьют окончательно ).

no name (26th September 2010 - 03:22 PM) писал:

...а люди тоже умирают внезапно, и не всегда после долгой и продолжительной болезни - живут себе, живут, и вдруг раз, и приходится вызывать врача, чтобы констатировать смерть. То что печатали исправно - не показатель. Причин, которые могли привести к внезапной смерти головки - великое множество.
