Здравствуйте, уважаемые специалисты!

Уезжая на ПМЖ в другой город знакомый оставил мне принтер Epson RX520 c СНПЧ (картриджный). Говорил, что есть какие-то проблемы, но без подробностей.

Принес я его домой, включил. Запустил проверку дюз с панели. Всё ок, почти 100%. Затем запустил на печать несколько фоток для пробы. Каретка ушла вправо до упора, прошла прокачка (так ведь оно называется) в одном положении. Однако после перемещения каретки чуть вправо (на миллиметры) вместо прокачки очередного цвета раздается щелчок рычажка (блокирующий каретку? тут не знаю точно, но похоже на щелчок пружины) и душераздирающий треск, после чего я выдергиваю питание из принтера (ибо страшно) :) (если не выдергивать, то вываливается ошибка E90). После включения каретка ездит влево-вправо и затем прокачивает заново с теми же симптомами. Теперь даже не проверить дюзы...

Сегодня я таки снял с него сканер и крышку. Посмотрел, ничего не понял что можно подкрутить, а потому ничего трогать и не стал. Подключил СНПЧ, включил питание - в итоге прокачка прошла абсолютно нормально! Выключил и опыть включил - все в норме (ну ошибка 90 из-за отключенного сканера, очевидно). Собрал. Включил - работает. Отправил на печать фотки. Напечатал несколько (правда оставляет небольшое поле). Выключил. Включил чуть позже - прокачало нормально. ОТправил на печать еще несколько листов текста. Началась печать - и выдало ошибку E-04 (замятие вроде), хотя бумагу еще даже не захватило, но каретка сдвинулась влево... Теперь включаю - опять прокачка с треском и не печатает.

Что тут может быть? Помогите, пожалуйста.

p.s. Если нарушил какие-то правила, то простите пожалуйста, исправлюсь.

Это с СНПЧ происходит? Попробуйте без...отключите "шланги" от картриджей и попробуйте без шлейфа...Только осторожно-испачкаетесь...
прежде чем "шланги" от картриджей отключать-опустите доноры ниже принтера на сколько можно...дабы не потекло.:)

Спасибо большое за совет. Без шлангов действительно все нормально (пока, во всяком случае) :-0. Но почему? Шланги проложены просто сверху. Каретку не тянут ни разу... Или я не понимаю принципов работы СНПЧ?

У меня просьба к Вам...не надо меня цитировать...я и так пойму...
Несколько раз проверить надо...ибо ещё причины могут быть...но о них потом...
Тут не принципы СНПЧ надо...хотя и их надо знать. :)..
Тут методы укладки шлейфа надо...их есть у нас на фруме...токмо искать нать...для этого строка "поиск" есть.

Отпечатал уже несколько фотографий - идеально! Никаких полей, треска, щелчков. Просто и-де-аль-но! Пока, во всяком случае. Другое дело - можно ли заставить работать СНПЧ? Я немного полазил по поиску

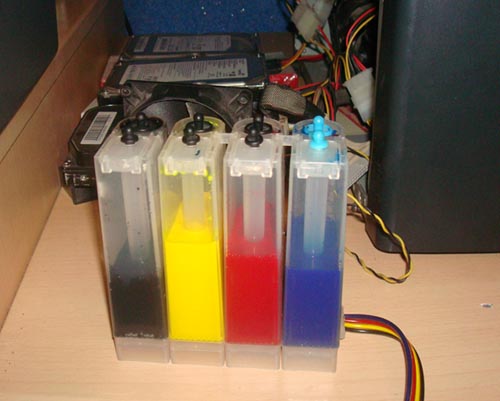

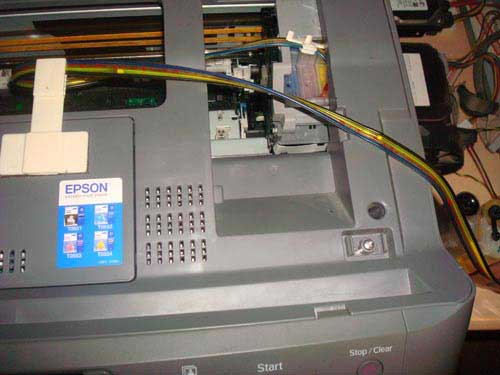

(пока печатается) - видел несколькл фоток укладки шлейфов, в т.ч. хитрых )). У меня было проложено просто поверху. Фото прилагаю. (На фото картриджи отключены, но лежало все просто вот так)

Заставить можно...почему нет...надо подумать и прикинуть и опробовать способы укладки шлейфа...и выбрать наиболее удачный.:) Просто всё.;)
НО...тут есть один минус-картриджная СНПЧ...ну да ладно...это на любителя экстрима...
З.Ы.Да ещё ...судя по фото-пигмент там...а сие не очень хорошо...ибо от "рождения" он (МФУ\принтер) был на "водянке"...
И ещё...немаловажное-подозреваю шлейф там задубел ооооочччень сильно...потому как пигмент там...думаю эластичность потерял, не гнётся...

А это (пигмент вместо водорастворимой) грозит чем-то ПГ? Нужно срочно возвращаться к водянке? Что именно за чернила я не знаю, т.к. мне уже с такими досталось. Однако чернила знакомому заливали (при установке СНПЧ) в сервис-центре, а потом он у них же покупал в шприцах.
А шлейф нет, гнется нормально.

Ну что ж...ежели есть возможность сравнить эластичность шлейфа с пигментом (после годика эксплуатации) и шлейф на "водянке"...возможно Вы измените мнение...
А возвращаться к "водянке" или нет-это Вы сами решить должны...я же не знаю Ваши критерия выбора...фото Вы хотите печатать или листовки для улицы...
И пигмент и глянцевая бумага-не дружит....а дружат фоточернила (ибо на водной основе они) и глянец...
Засим откланиваюсь и желаю удачи.
Многословен что-то я в этой теме...вам бы почитать, форум "полопатить"...может , что для себя и вынесите, полезное что узнаете...
А ликбез проводить...увольте...не люблю много писАть...читать больше люблю...в чате общаться...там можно парами предложений обойтись. :)
З.Ы. Больше технические вопросы решать интересней...

Хорошо. Спасибо огромное. Буду пробовать проложить шлейф как-нибудь.

Не удержался:)...Надо не как-нибудь...а правильно и хорошо.;)

Сегодня напечатал еще несколько фотографий. Все было нормально, но через -дцать отпечатков принтер отказывается забирать бумагу. Вернее он ее дергает, но потом выдает E-04 (замятие)...

Тут на форуме по поиску нашел аналогичное описание проблемы и то, что это похоже на проблемы с датчиком (залило). Визуально внутри принтера очень много краски (капа, ролики... да везде). Вчера выдавало E91 - сбросил SSC Service Utility. Может стоит прочистить все?

Сколько не искал - нигде не нашел сервис-мануала для данной модели. Вернее находил на этом форуме пару ссылок, но обе уже мертвые. Помогите найти, пожалуйста. Крутить без мана не очень-то и здорово (лишние детали останутся) :).

А разве не написано на форуме более 15000 раз, где лежит сервис-мануал для этого МФУ?
Попробуйте очень внимательно почитать подпись.

Или я не так понимаю, или Вы имеете в виду тему про сервисные мануалы с ID указанным у Вас в подписи. Там я смотрел - ссыль была но она мертвая. Поиск использовал.

Как так нет...только что качнул...в пдф-е.

2 Andrew26
Вы правильно понимаете. Ссылка там рабочая, я только что проверил. Наберите в поиске цифры с подписи, укажите мой ник, установите "отображать результаты в виде сообщений" - получите одну, единственную ссылку на нужный пост (№124), ЛКМ по "подборка сервис-мануалов" и качайте на здоровье.
И, пожалуйста, не публикуйте в сообщениях цифры с моей подписи (исправил Ваше сообщение). На то есть причины, озвучивать которые мне надоело уже :)

Episode
koka

Спасибо! Я, блин, искал по теме используя текстовый поиск браузера по кейворду "520", а вот то, что есть спойлеры не учел. Извините.

Желаем удачи.:)
