И так без лишних слов приступим к делу!

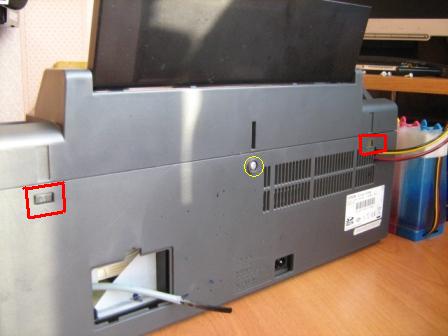

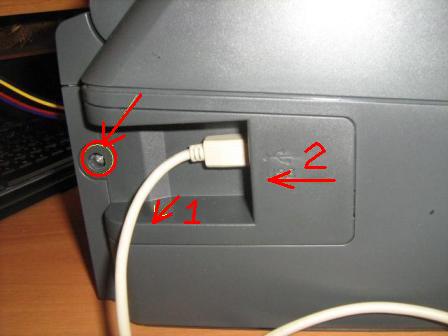

1. Откручиваем (далее просто откр.) винт крышки USB, и тянем крышку по направлению стрелок (по порядку):

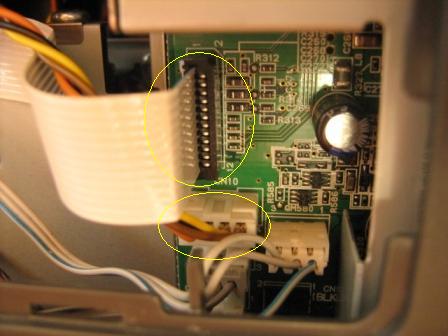

2. Отсоединить разъем и шлейф (я надеюсь, что не надо писать что все действия происходят с отмеченными кружками - деталями):

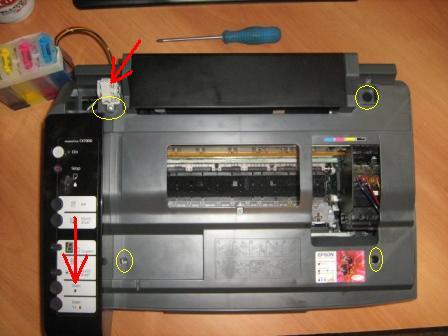

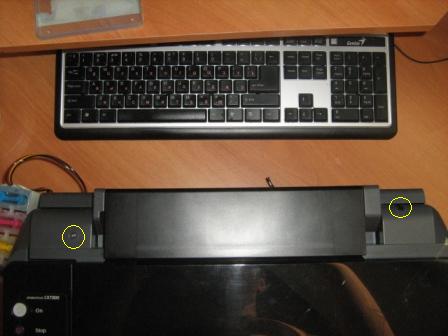

3. Откр. винты, открываем блок сканера до упора и тянем его вверх:

4. Откр. 4 винта, под стойкой отмеченной стрелкой отворачиваем еще один винт. Далее тянем панель по направлению стрелки, оккуратно так как под ней находится шлейф (тяжело, но она подаётся):

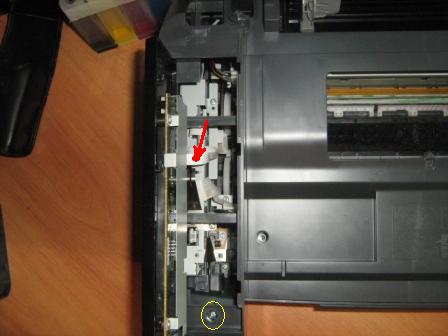

5. Отключаем шлейф отмеченный стрелкой от принтера и откр. винт:

6. Далее отвр. последний винт, отжимаем защёлки и тянем крышку вверх проходясь по стыкам отверткой:

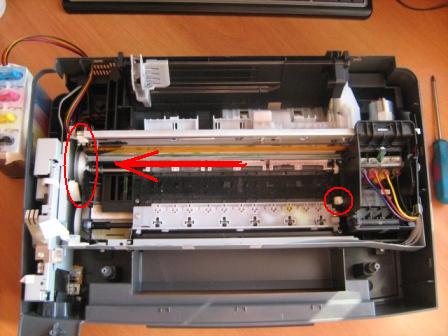

7. Для перемешения печатной головки необходимо убрать блокировку, для этого поворачиваем шестерёнку против часовой стрелки если смотреть на неё по стрелке:

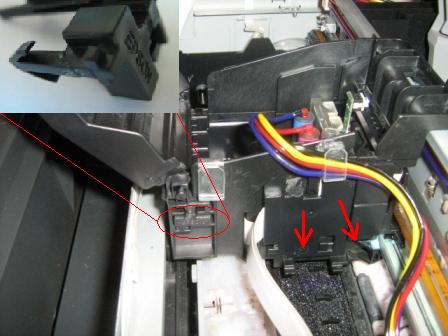

8. Следующее действие необходимо тем кто ставит СНПЧ, снятие крышки блока картриджей. Для этого снимаем фиксатор обведенный кружком ( как, вот это вопрос? вид защелки представлен на мини рисунке, как видите у меня без поломки сделать это не удалось). Далее по стрелкам снимаем крышку скрывающую нужный нам разъем:

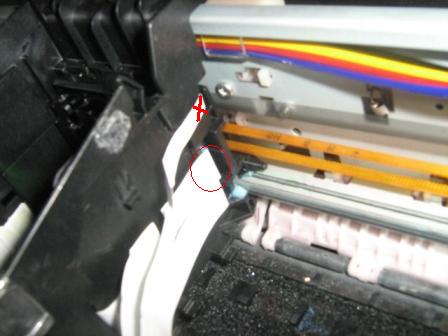

9.Отключаем шлейф отмеченный кружком, который отмечен крестиком НЕ ТРОГАЕМ (очень тяжело потом вставить назад, сам пробовал):

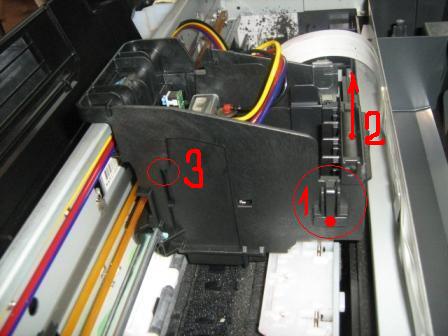

10. Тянем защелку (1) на себя и поднимаем планку (2) вверх. Далее для снятия контактной плошадки необходимо надавить на защелку (3) с обоих сторон печатной головки:

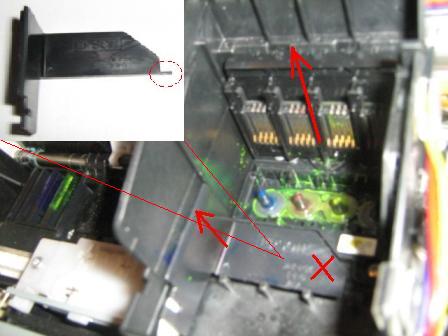

11. На следуюшем рис. показано куда тянуть контактную площадку и как снимать заглушку. Ребро отмеченное Х не трогаем, на мине рисунке видно из-за чего!

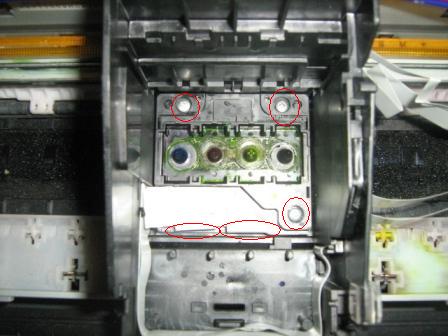

12. Далее откр. 3 винта держащих печат. головку и поднимаем оккуратно её вверх можно за штуцера (если ОККУРАТНО!), вытаскиваем два шлейфа.

спасибо за инструкцию!
сделайте пожалуйста еще мануал по снятию валков для последующей прочистки

Начал разборку по этому мануалу с целю промывки памперса. Скажу сразу, до памперса таки не добрался... чтобы промыть его нужно абсолютно полностю со всей механикой разобрать МФУ!

Добавлю некоторые примечания к пунктам по разборке.

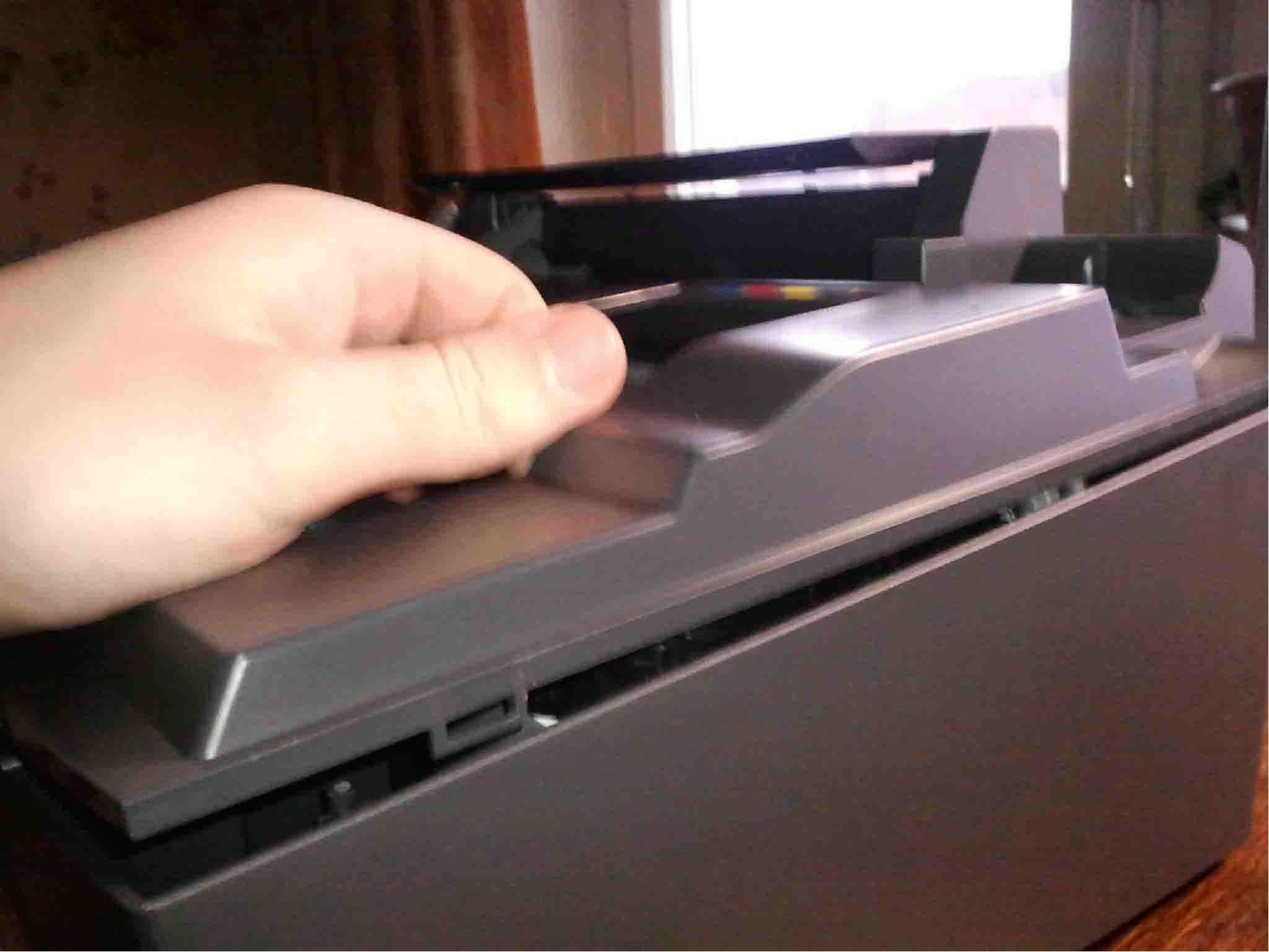

1. Крышка снимается не так легко, там некие защелки, нужно приложить небольшие усилия. И я бы рекомендовал тянуть по среднему вектору между 1 и 2

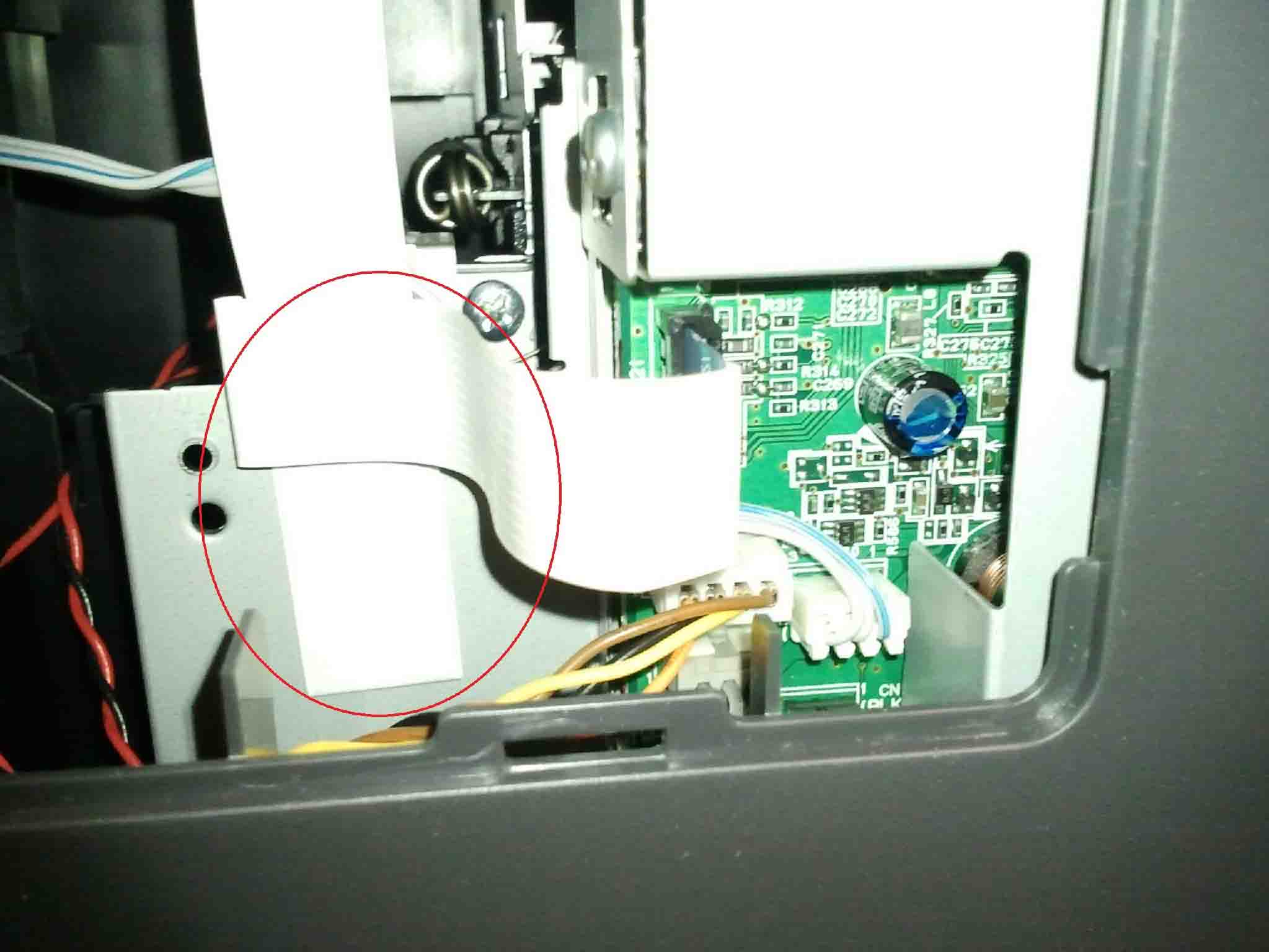

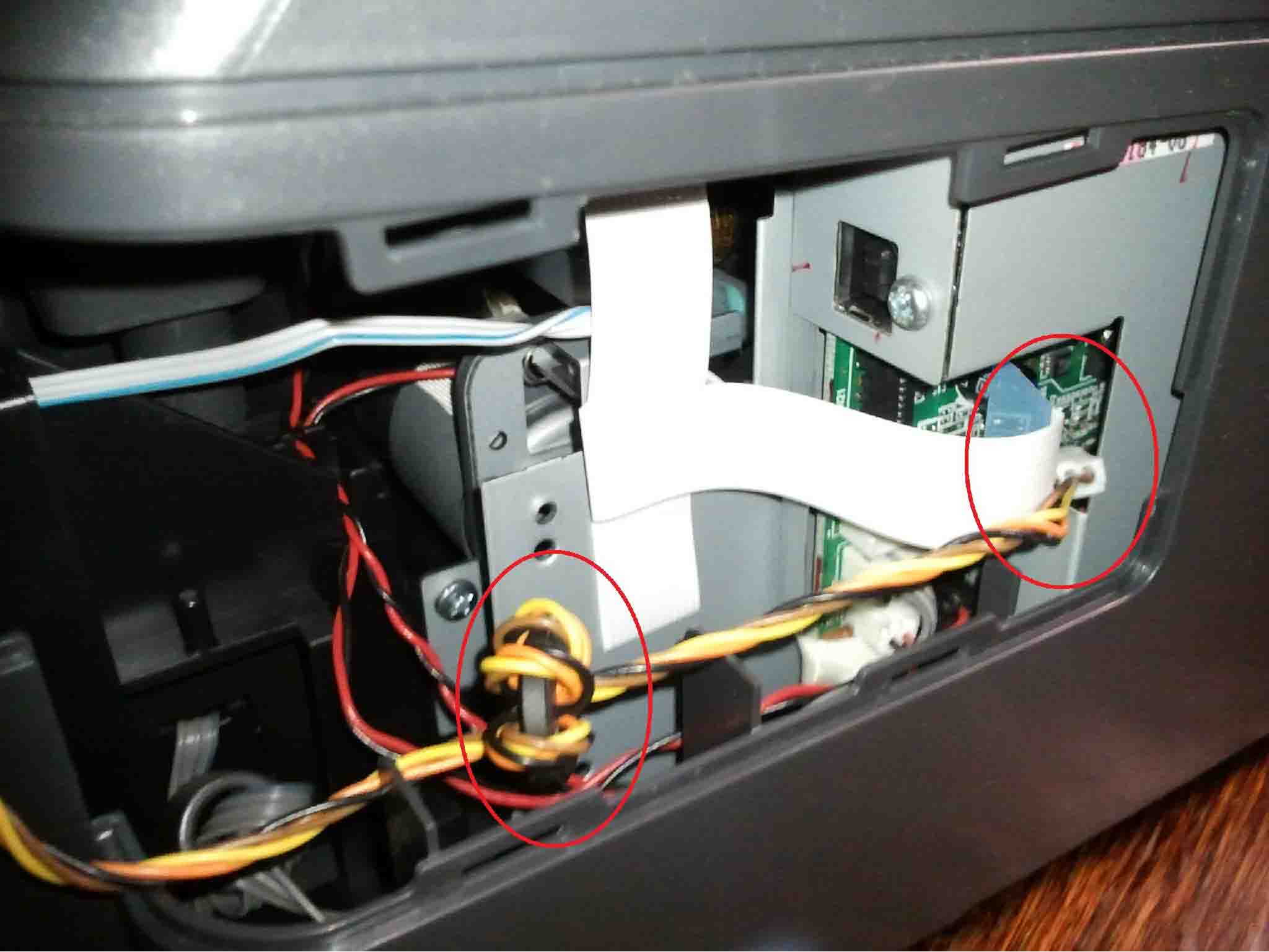

2. После извлечения шлейфа и кабеля как на фотке не спешите переходить к следующему пункту, нужно еще эти шлейфы распутать чтобы они беспроблемно вышли с крышкой сканера а не вырвались. У меня шлейф приклеен к корпусу а на втором проводе ферритовое кольцо.

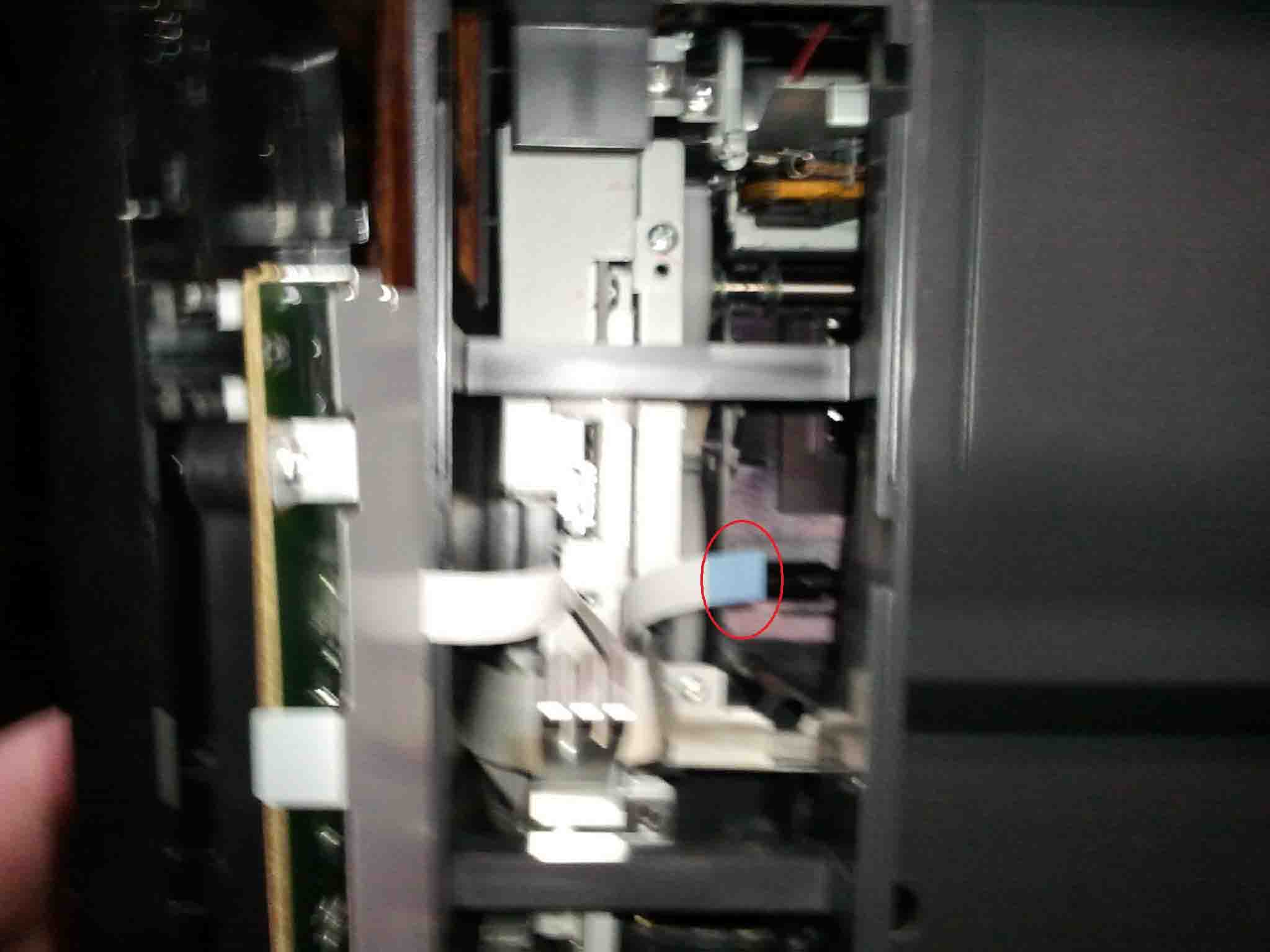

3. При снятии сканера смотрите чтобы шлейфы нормально вышли, они там вверху также приклеены скотчем

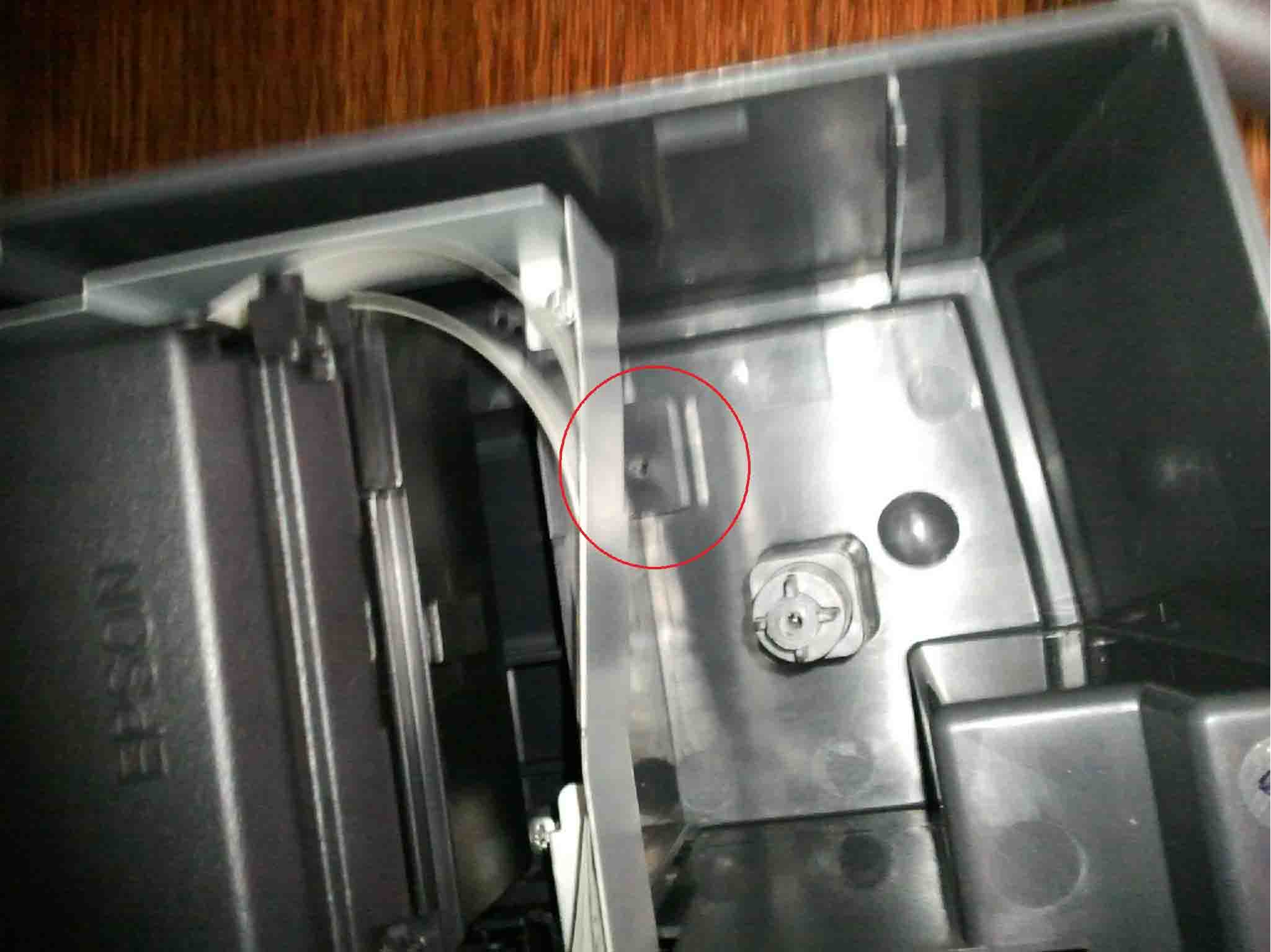

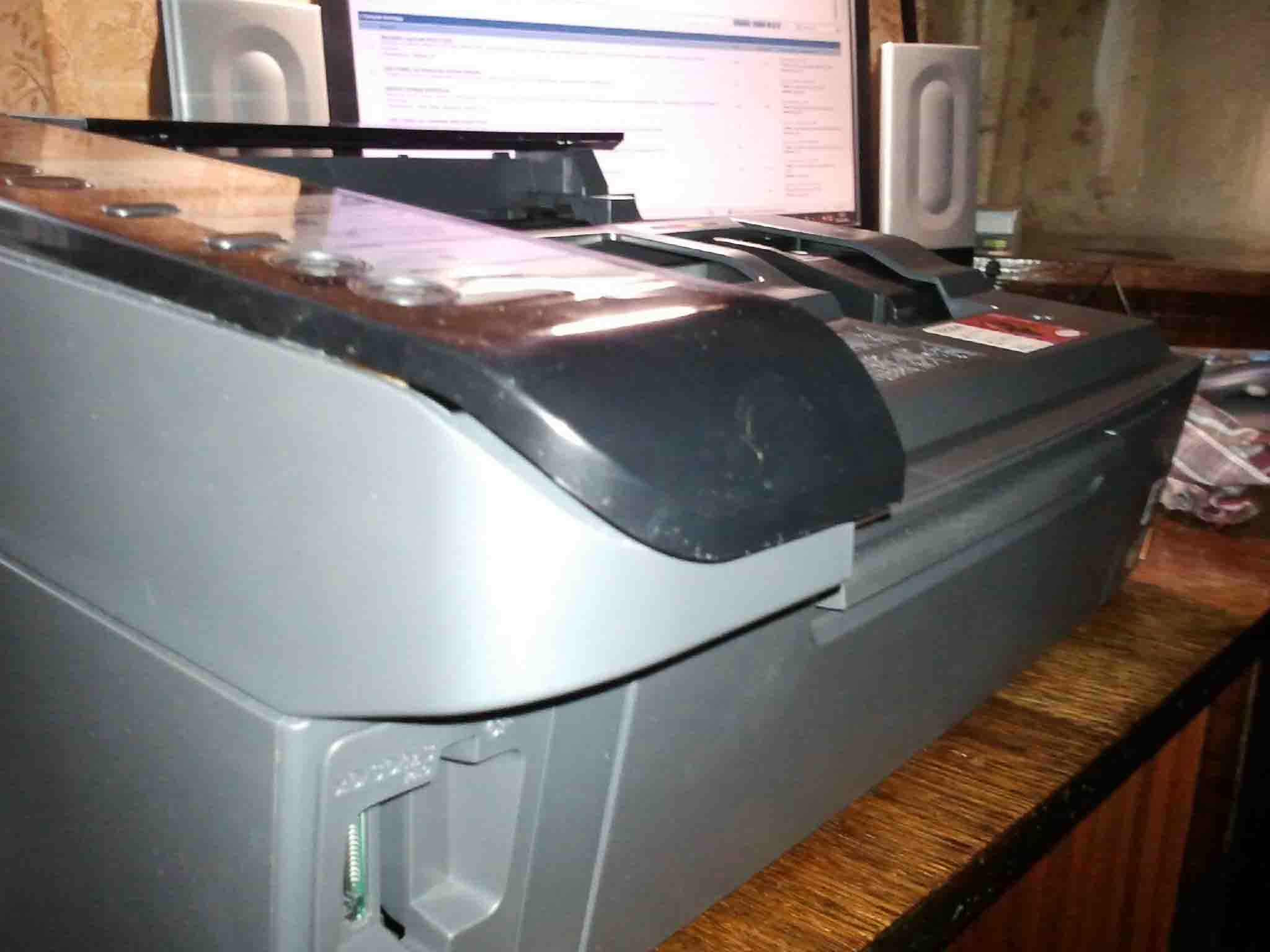

4. Панель с кнопками стягивается очень сложно… по крайней мере мне так казалось, сначала подковырнул спереди защелки пластиковой картой а потом пытался стянуть эту панель с час… чего я только не пробовал… в конце концов решил еще подковырнуть вверху, всунул сначала с большим трудом (там вообще никаких щелей не было да и еще на стыке) отвертку а потом заменил ее на пластиковую карточку и начал поддергивать вверх, о чудо! Там оказалась еще одна защелка, отковырнул ее и вуаля, крышка сама отпала! Даже абсолютно нечего стягивать не пришлось

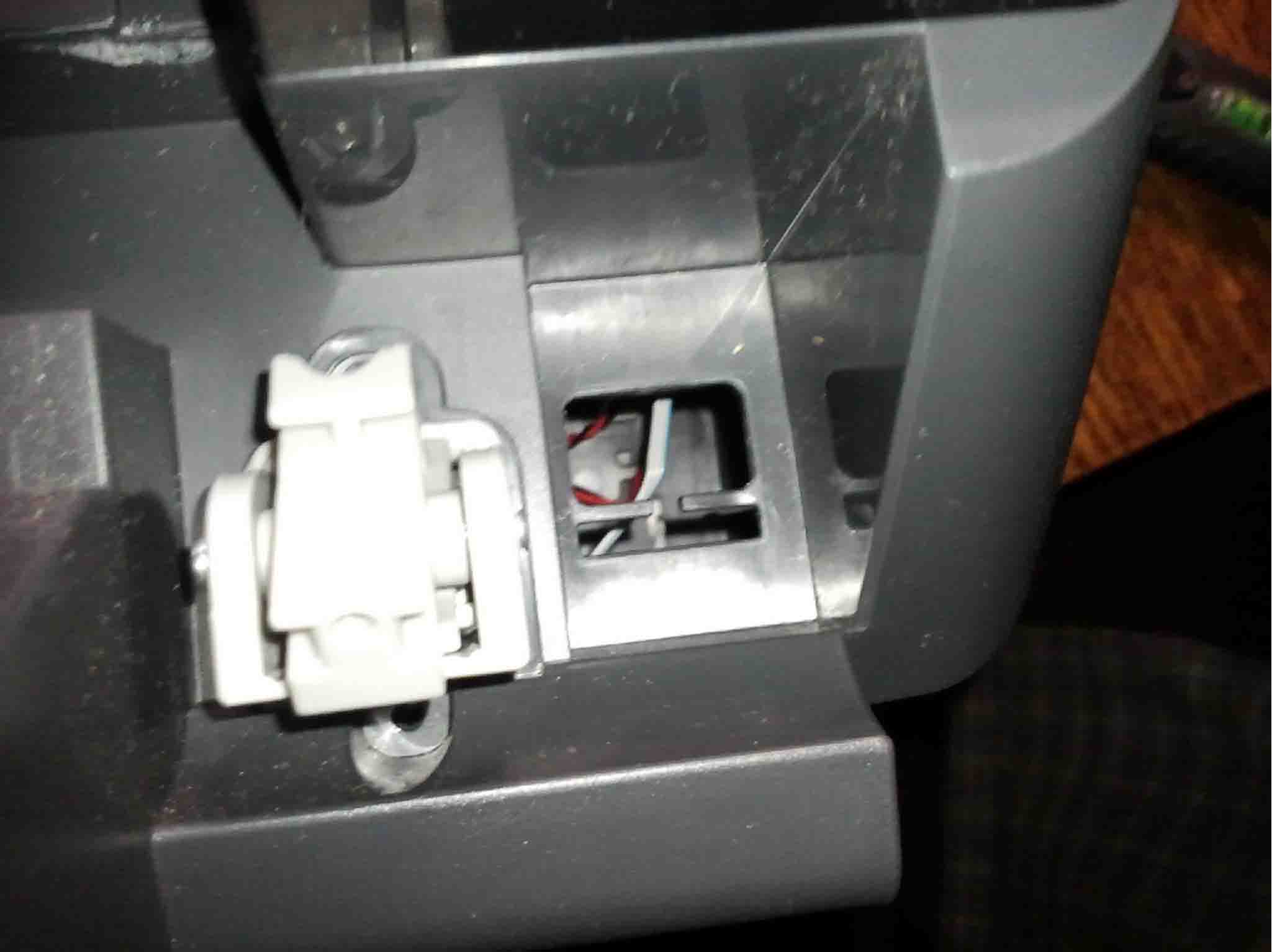

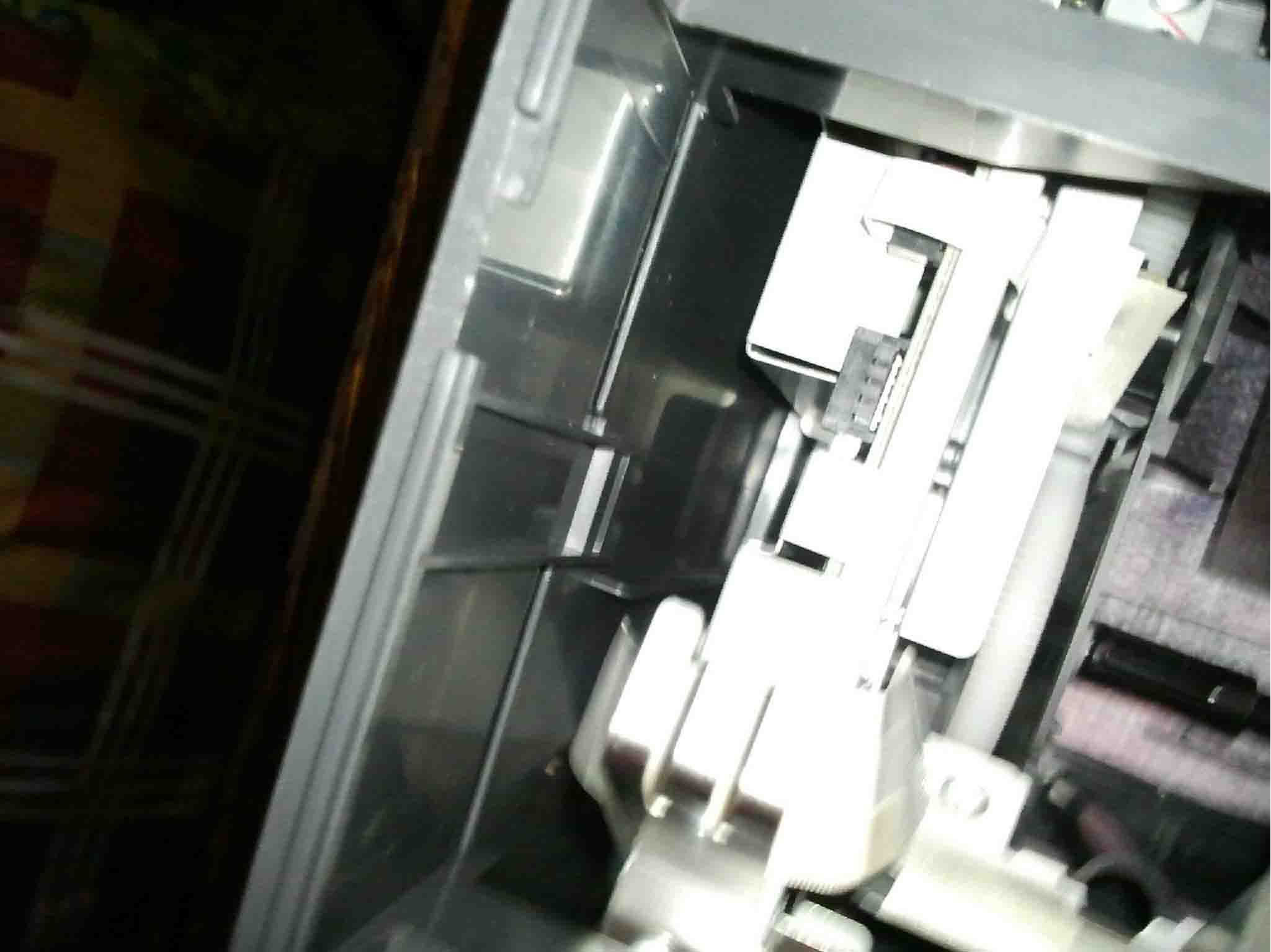

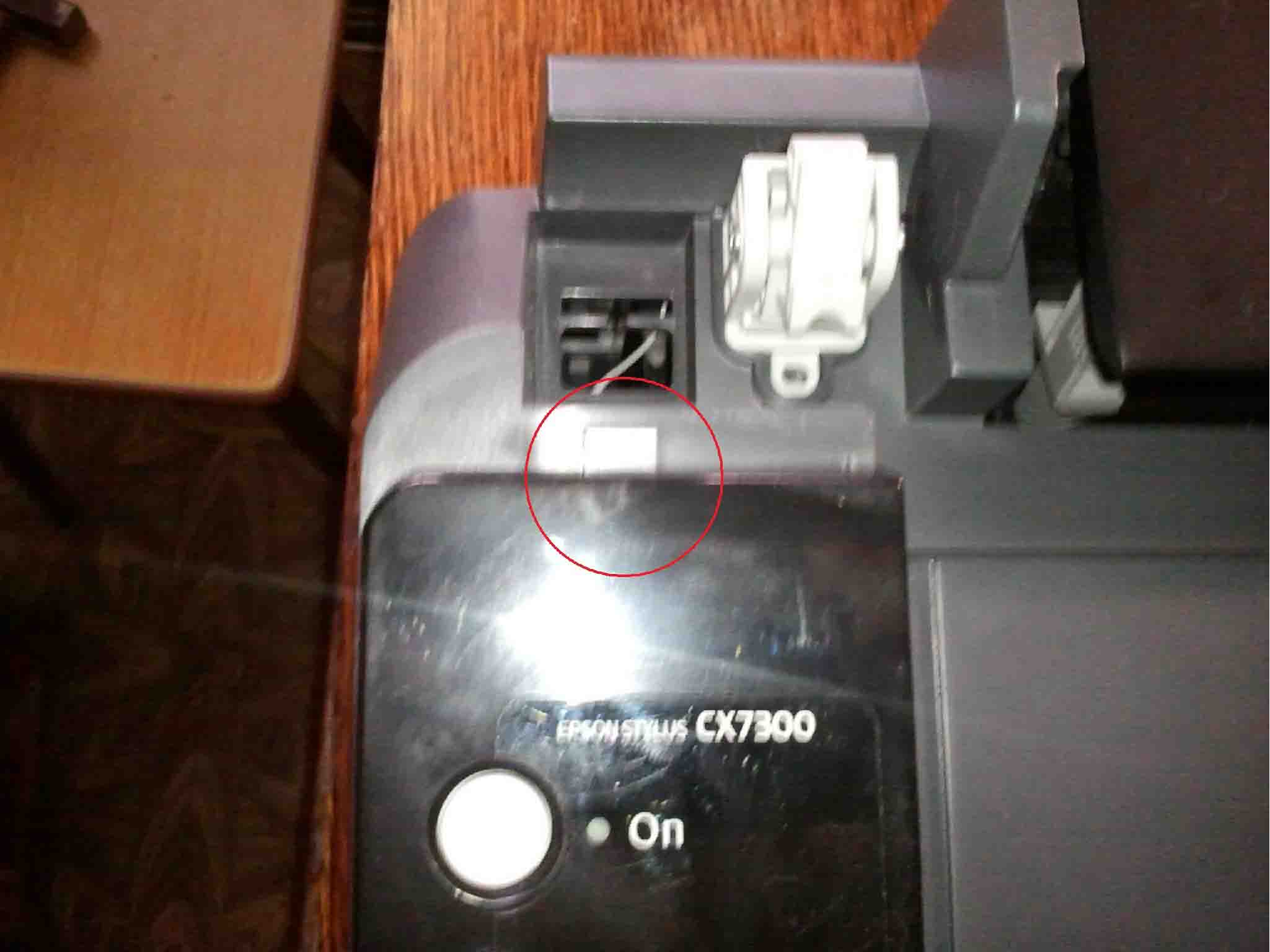

(на последней фотке видно что белая штука на которой сидит блок сканера еще не вытянута, не забудьте ее вытянуть и открутить винт под ней! только после этого можно снимать блок с кнопками!)

5. Шлейф снимать то легко а вот как потом поставить его обратно… с этим нужно будет повозится…


6. Это самый легкий этап, но и тут не обошлось без конфузов, чудесным образом погнул одну заднюю защелку… будьте внимательны, при разблокировке не вдавливайте ее сильно внутрь!



Теперь после этих уточнений к первому посту еще немого добавлю о дальнейшей разборке и прочистке:

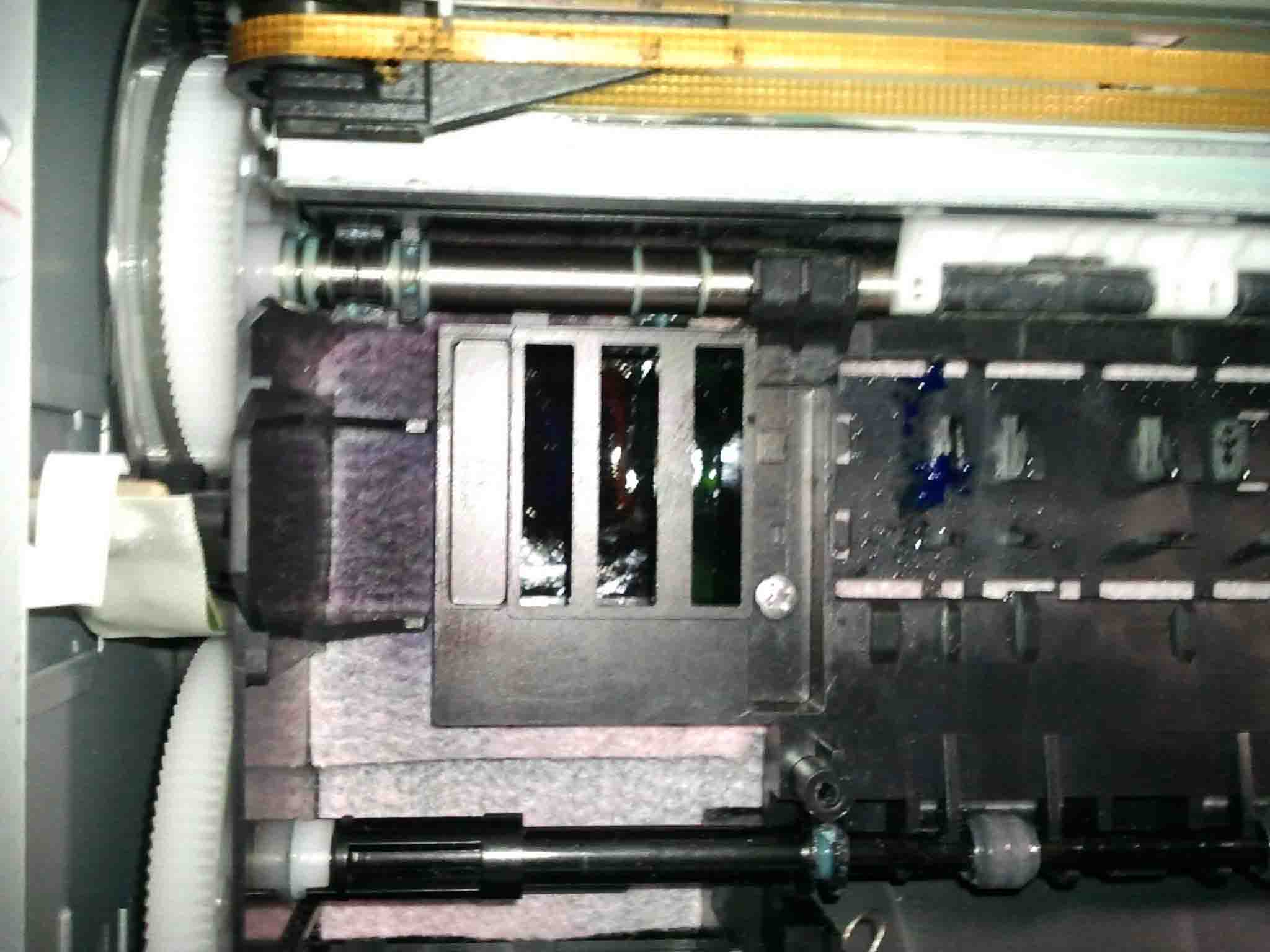

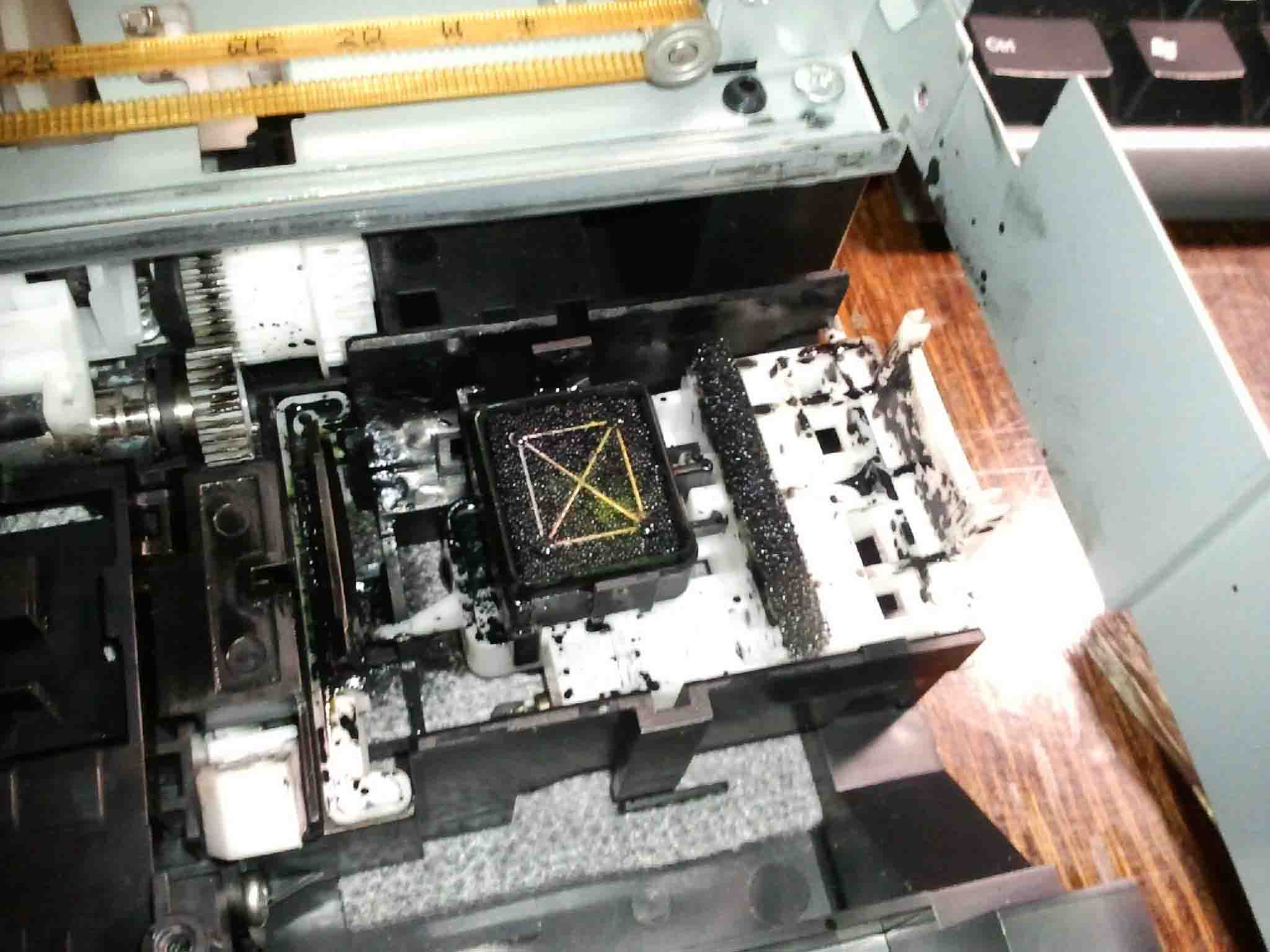

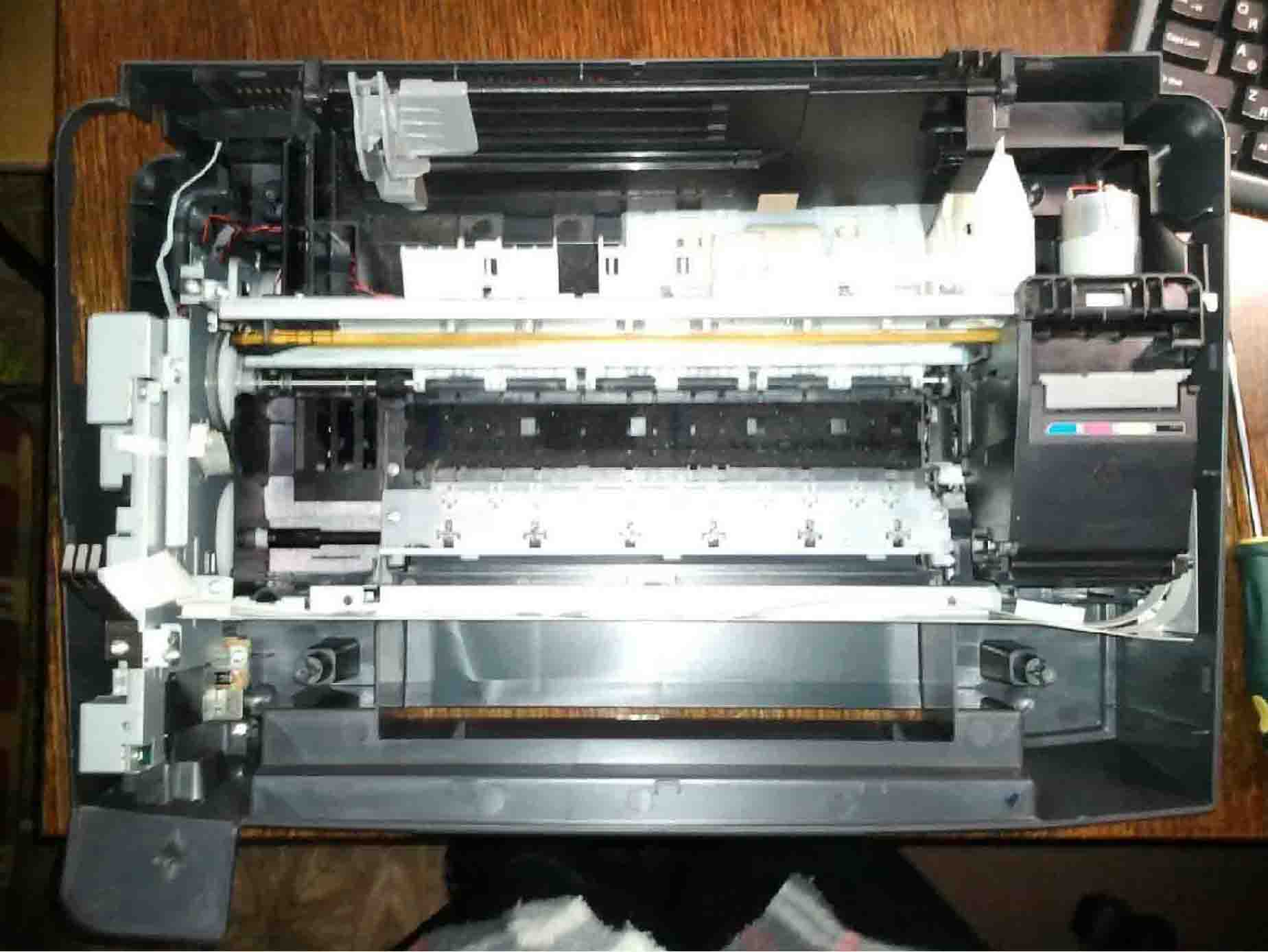

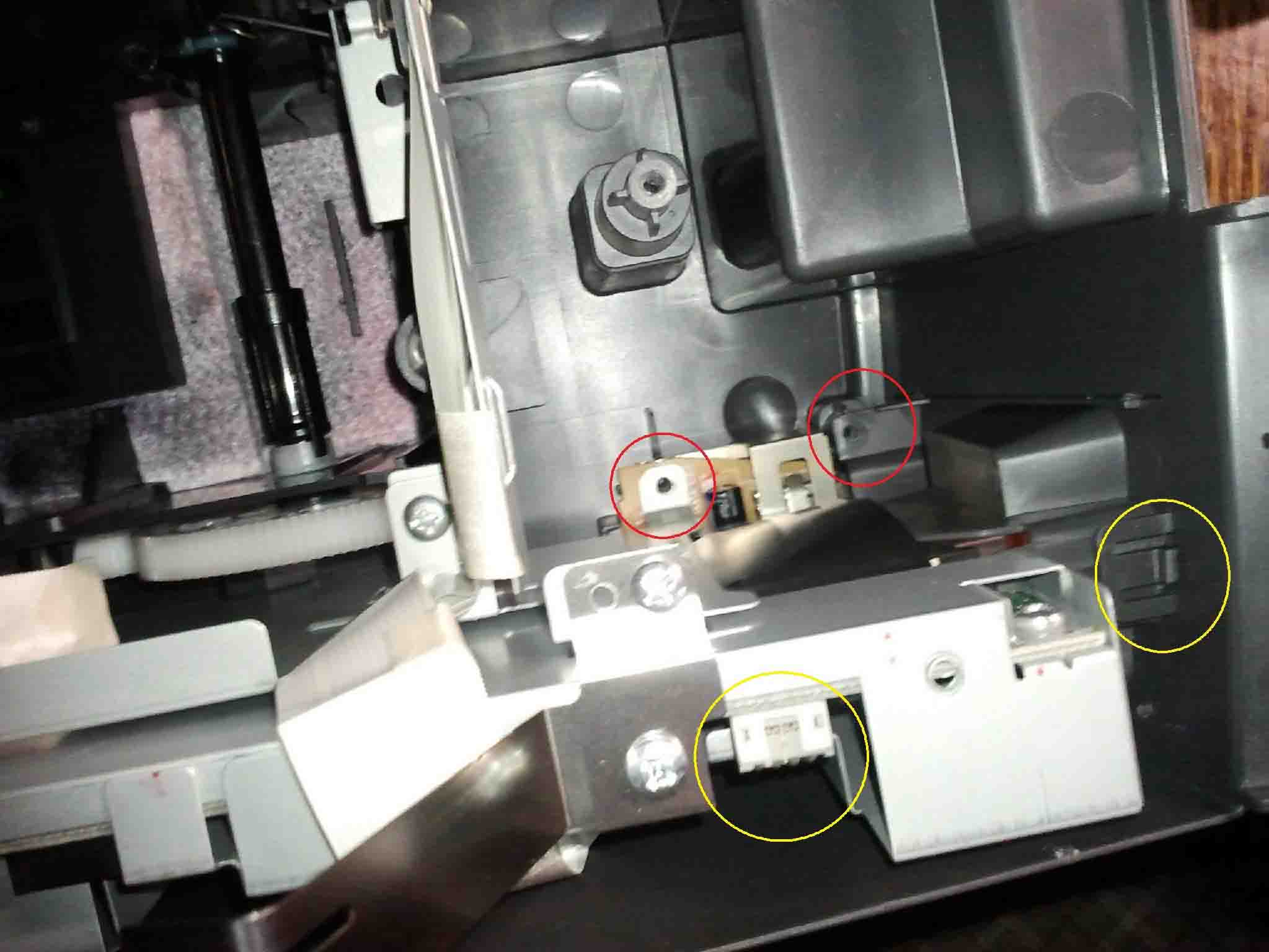

После первых пунктов видем перед собой вот такое:

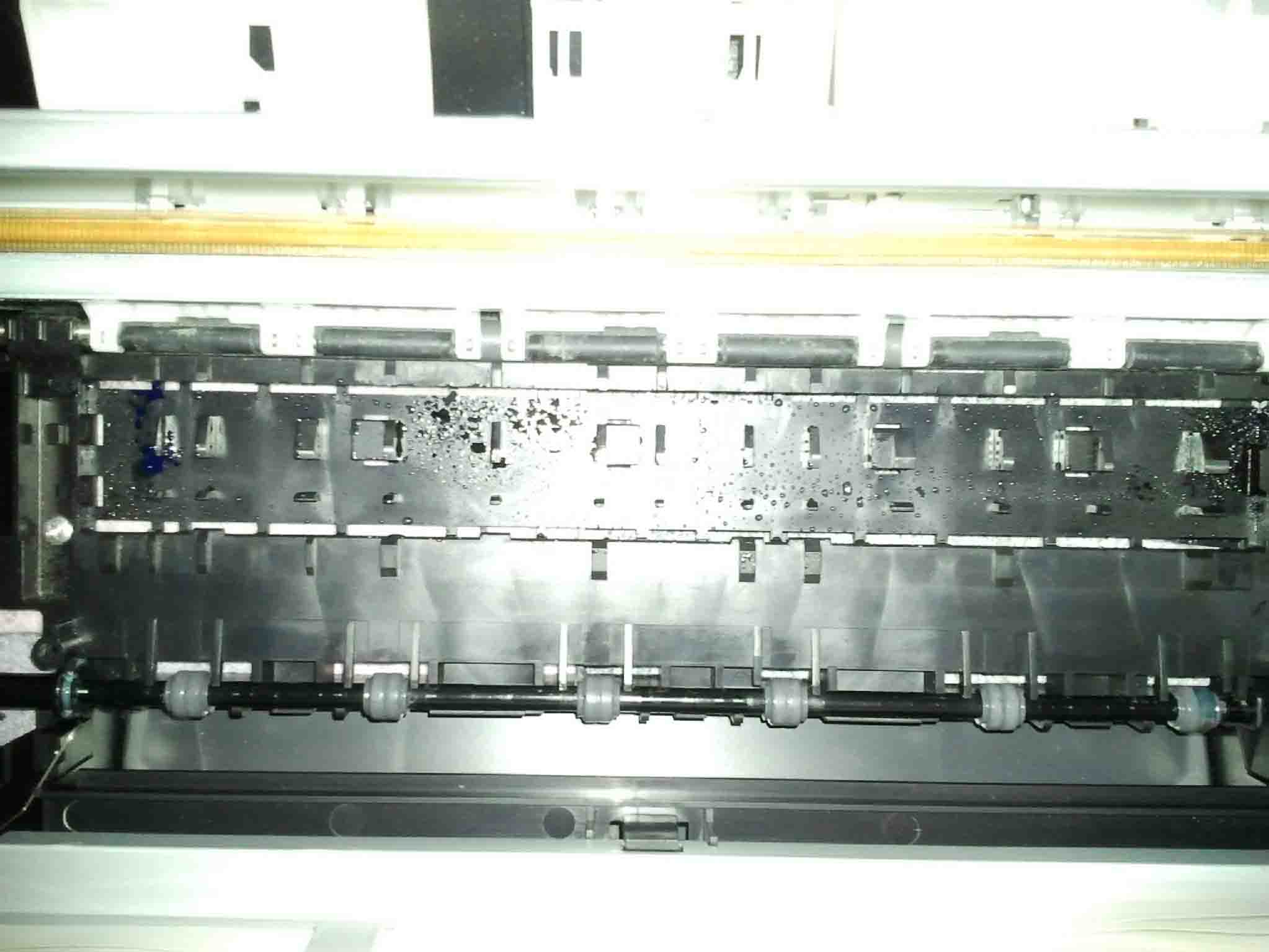

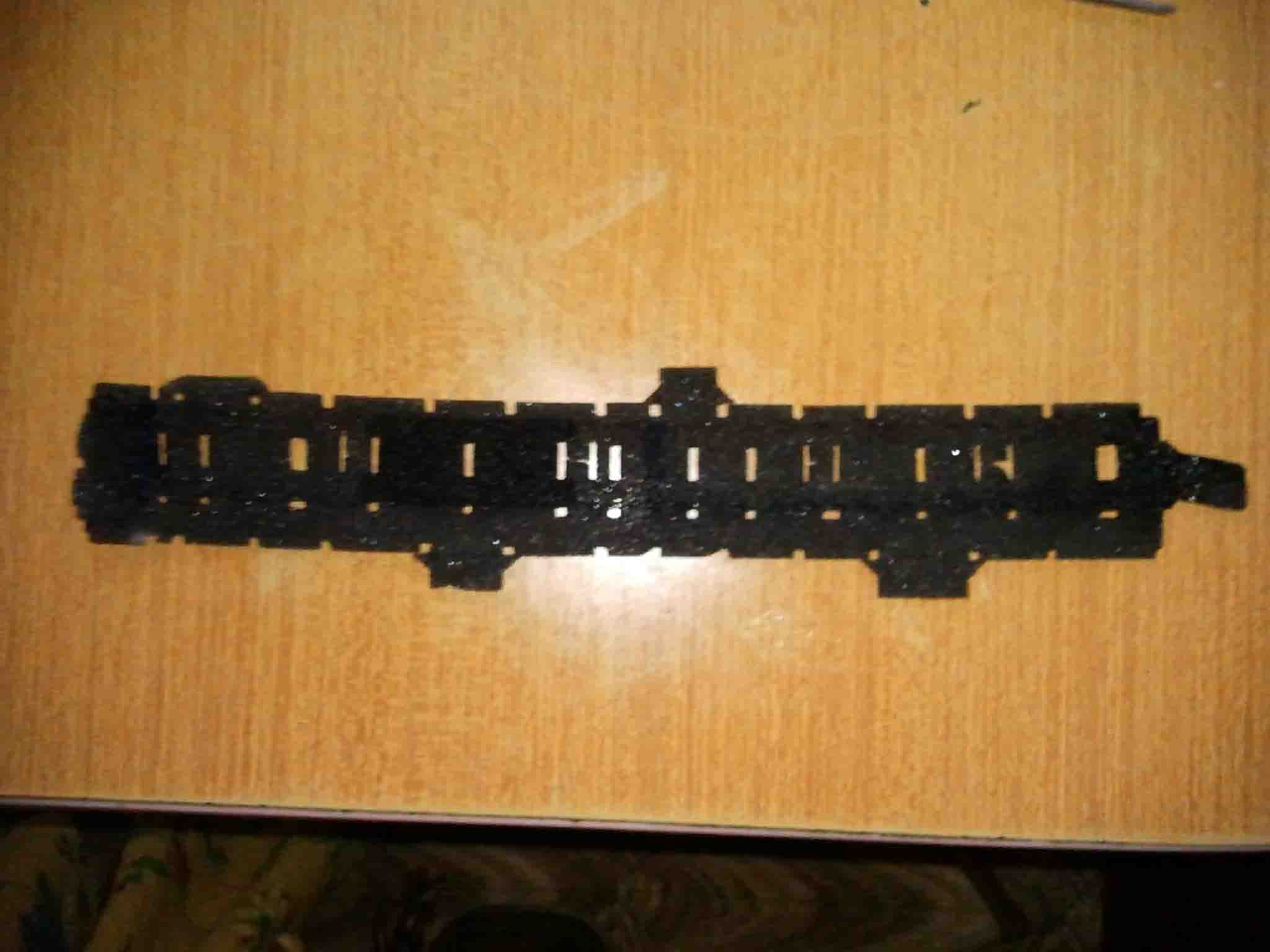

1. Можно вытянуть паралолину и промыть ее

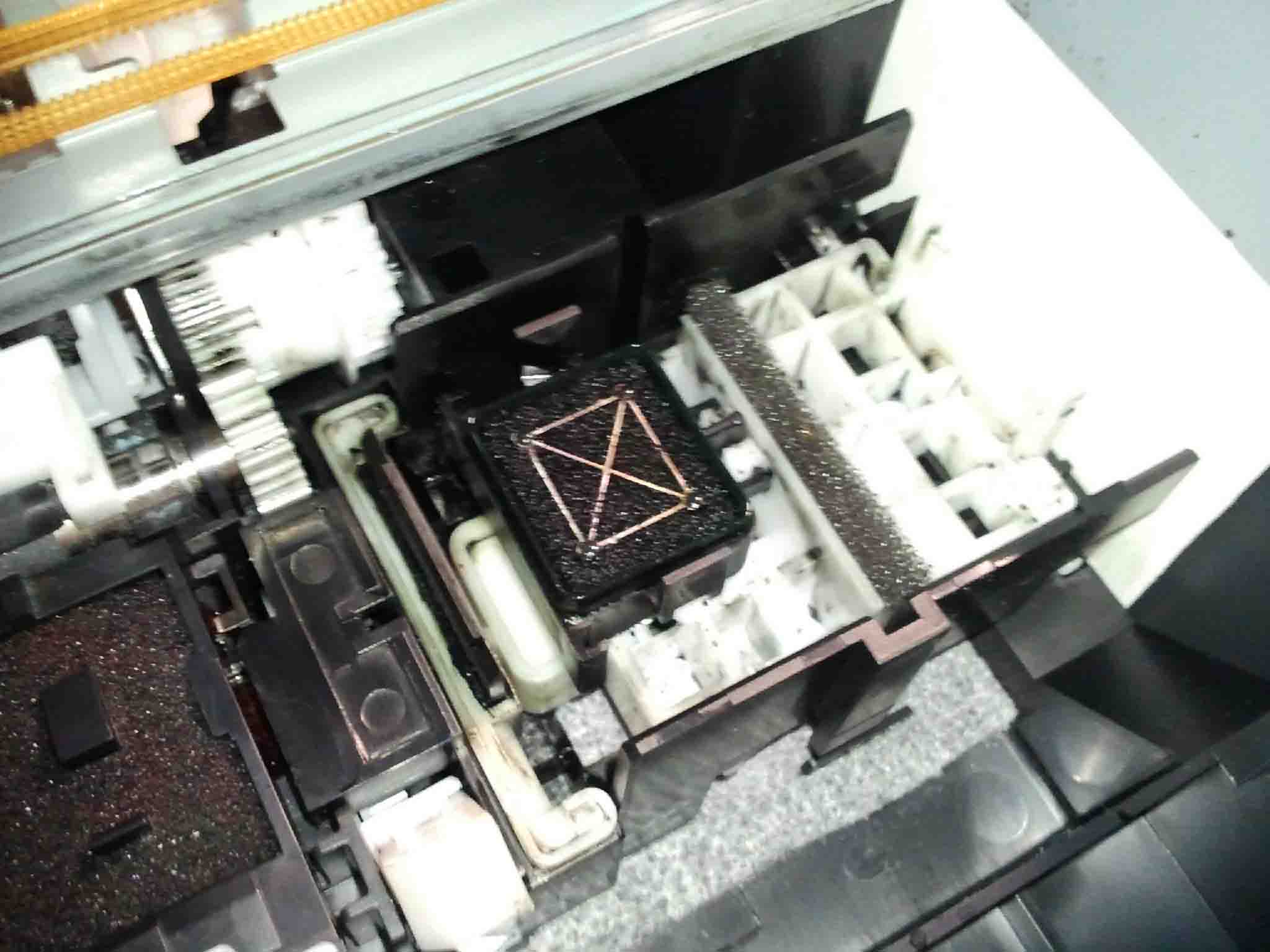

ну и заодно протиреть сам принтер

Спасибо всем огромное, статья очень мне помогла. Только вот принтер был настолько грязный (принтер не мой, клиент попросил починить), его нельзя было даже просто перенести, он подтекал. Поэтому пришлось разбирать буквально до винтика. достал и почистил "губки", только вот проблема.
Я забыл куда надо было вставлять маленькую железку, типа раскрытой скрепки. рядом с левым моторчиком. если не сложно можете просто выложить фото этой части, чтобы было видно как она стоить. Спасибо заранее.

как правую защелку вытаскивать (Этап 10), все уже разобрал, снял панель контактов, открутил три самореза ПГ, мешает левая защелка, которая защищает шлейф на дне, а ее в свою очередь держит передняя стенка с крышкой, справа затычка с надписью Epson которую ни как не могу вытащить. Снимать решил. для того чтобы отмочить ПГ, уже пожалел об этом, если совет поможет с меня пиво

Эта защелка со стрелочкой вообще не нужна ее можно просто выломить, но я не выламывал а снял ПГ предварительно вытащив к вверху защитную планку

Разобрала принтер по инструкции, промыла головку, собрала все обратно. Только теперь принтер не включается вообще. Что делать!?

Наталья Боровикова, чтобы снять голову или промывать не нужно разбирать принтер. Возможно не подсоединили шлейф упанели управления, что слева.

Наталья Боровикова сказал:

Отнести к специалистам, чтобы они его отремонтировали. Самостоятельно вам это уже вряд ли удастся даже дистанционно и с нашей помошью.
