Всем привет.
Появилась проблемка, к сожалению самостоятельно решить не получилось ((.
Есть принтер Canon i865. В субботу было распечатано полноценных 5 литов формата A4.
При попытке печати, во вторник - выдал чистый лист. Никакого намека на изображение ((. Подумал, что засохли дюзы на головке - снял, промыл. Видимых прогаров и дефектов на головке не видно. Дозаправил картриджи (стоит комплект перезаправляемых). Сделал 5-7 глубоких очисток головки. Не помогло (((. Сделал сброс счётчика абсорбера и сброс данных EEPROM - никаких результатов. Из сервисного меню тоже выдает чистые листы (((.
Куда копать теперь?

Копать? ...не, копать не надо (...хотя, зависит от того, какой способ захоронения умершей печатающей головки вы выберете - если будете закапывать и оформлять могилку, оградку, крестик, etc... то копать придётся ), надо просто почитать ФАК, а именно эту тему, первый же абзац после первых трёх фото.

ФАК я читал, ничего описанного не заметил. Хотя может чего-то не понимаю ...

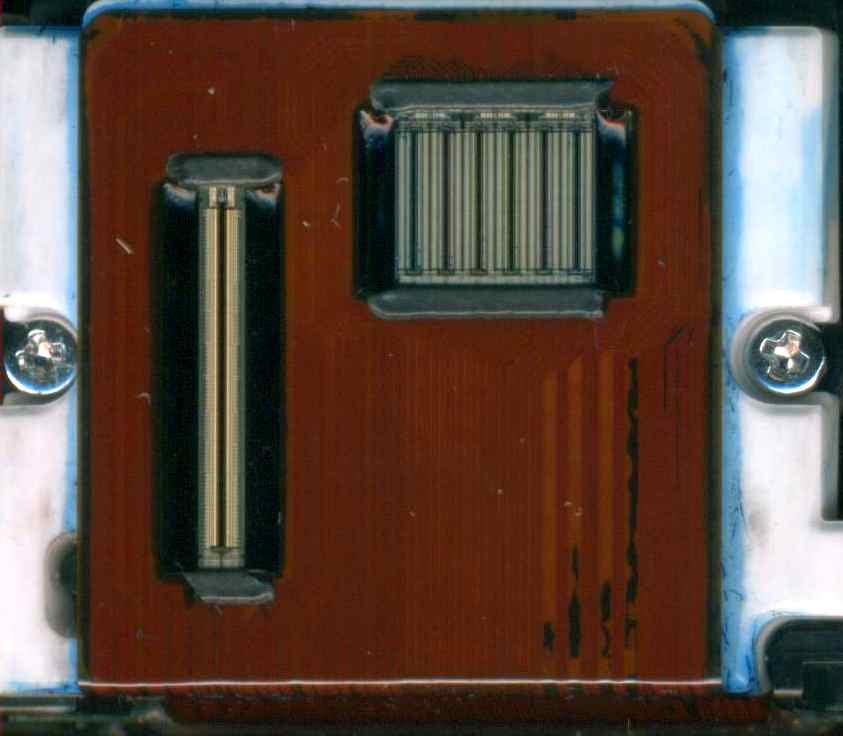

Отсканил печатную головку:

а на шлейф смотрел что то он как то подозрительно почернел утонул наверное

черные полосы на шлейфе вижу, это не прогар, а чернила между дорожками. Есть конечно вариант ее вскрыть, да посмотреть что и как внутри, но не хочется этими действиями ее добить, вдруг еще жива ))

unza (18th April 2010 - 05:56 PM) писал:

...хорошо, персонально для вас приведу цитату из ФАКа, которую вы "читали" и не заметили:

Цитата

Если вы ещё надеетесь, что головка жива - удостовериться в этом можно только одним способом - установить вашу головку в другой такой же принтер и проверить, будет она там печатать, или нет.

Этот совет я тоже прочел. Во время промывки дюз - промывочная жидкость проходит через сопла всех цветов.
Если честно, как-то в голове не укладывается, работал и вдруг - труп. К сожалению проверить ПГ на другом принтере нет возможности ((.
Неисправность электрической части ПГ - вполне может и оно. Только пока не представляю что там, кроме чипа памяти, за электрическая часть? Если не сложно, поясните пожалуйста?
СПС за помощь.

разобрал блок с контактами, к которому примыкает ПГ - два электролита и с десяток планара, прозвонил - все целое. Прозвонил три шлейфа от блока корретки к сист. плате - все целые.
Проверил питание принтера, в рабочем режиме присутствует: +24.2В, +28.0В и +3В(скорее всего это управление дежуркой). Кто в курсе - напряжения в норме?
Визуально осмотрел епром на ПГ - целая.

unza (18th April 2010 - 07:12 PM) писал:

...вы в общих чертах представляете себе, как устроены внутри современные микросхемы? Если да, то в районе дюз и находится вся электроника управления печатью, и имеет примерно такой же вид, т.е. множество элементов микронного размера, на которых собрана схема дешифрации управляющих сигналов принтера и схема управления печатью. В общих чертах рассмотреть электронику печатающей головки можно на фотографиях в конце этой статьи, правда, статья посвящена несколько другому вопросу, но по крайней мере представление о том, что из себя представляет электронная часть головки, можно получить.

...напряжения - норма.

Представляю, даже смогу выдать комплект КД на производство гибридки :).
Огромное спасибо за ссылку!!! Обалденный материал. До этого думал, что сигналы с контроллера, через буферы идут напрямую на группы сопел - оказалось ошибался.
Наверное, после недельного семейного траура, по безвременно усопшему принтеру, вскрою ПГ и под микроскопом, погляжу чо там с ней случилось ...

вскрою ПГ и под микроскопом, погляжу чо там с ней случилось ...
дык шлейф то ещё можно востановить если нет кз в самой голове звонить надать

шлейф скорее всего целый. На КЗ прозвоню - отпишусь, еще знать бы между какими контактами наиболее вероятно ), а то их 40 шт.
Замерил напряжение, которое приходит на ПГ в режиме ожидания - только 4.3В и больше ничего! Исходя из прочитанного, должны быть ~3.3В еще два ~16 и ~24В? но может головка - головке рознь?

причем это напряжение есть только при снятой ПГ. При установленной ПГ падает до 0.6В.
Прозвонил все контакты ПГ - КЗ нет.

... когда окончательно поймёте, что это - труп. Сообщите на форум... просто любопытно
