Столкнулся с ситуацией, когда мне понадобилось воспользоваться методом отмачивания печатающей головки при сильных засорах, описываемый в FAQ (ЧаВо) по струйным принтерам Canon – автор Episode. К великому разочарованию найти трубки нужного диаметра не смог, хотя возможность была - мать работает в больнице, где этого добра на любой вкус просто завались. Строительные рынки то же ничем не порадовали.
Для тех, кто попал в подобную ситуацию и оказался в затруднительном положении, предлагаю выход: изготовление трубок различного назначения и диаметра для помывки ПГ.
Трубки изготавливались к ПГ Print head 0061для Canon PIXMA IP 5200. Хотя, как мне кажется подобные посадочные диаметры приёмных «патрубков» подачи чернил присутствуют на многих ПГ принтеров Canon – так как один производитель, а если и разнятся, то не намного. Изготовить трубки будет не проблема.
И так, начнём:
1. В любом магазине свет, электротовары или том же строительном рынке – сейчас не проблема, покупаем термоусадочные трубки с внутренним диаметром на 1 мм. больше, чем «патрубок» подачи чернил или близкие к ним. Для Canon IP 5200 – 6 мм. для водянки, 10 мм. для пигмента. Легко проверить хвостовиком сверла нужного диаметра. Трубки желательно брать прозрачные или светлой расцветки, но и это не важно – любой.
Рис. Трубки: КРАСНАЯ – для водянки, ЧЁРНАЯ – для пигмента.
2. Отрезаем кусок трубки нужной Вам длины и насаживаем её на хвостовик сверла диаметром 5 мм. – для водянки до отводной канавки не заходя на неё. Поворачивая сверло, с помощью зажигалки или кому, что нравится, оплавляем – «усаживаем» трубку, но не сильно, чтобы не сжечь. Даём остыть. После остывания «выкручиваем» сверло и трубку в противоположные стороны, снимаем последнюю. Должна сниматься и надеваться с небольшим «присосом» - похожее ощущение, при наборе жидкости в пустой шприц.
Для пигментных чернил берём 2 сверла – 9 и 9,5 мм. Выполняем операции, описываемые выше, только делать с одного конца - 9 мм. на 1/3 трубки, а с другого – 9,5 мм. на 1/3 трубки.
Рис. Усадка трубки
Рис. Готовя насадка

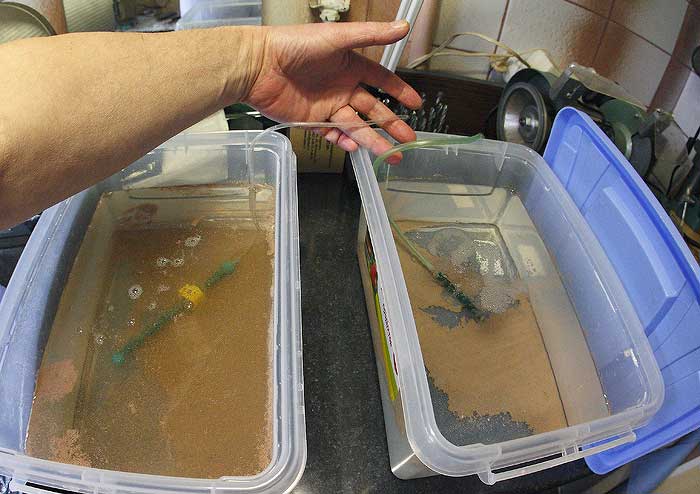

3. Может возникнуть ситуация, когда при отмачивании в одной или нескольких трубках промывочная жидкость ММ уходит быстрей чем в других. Если вы считаете, что данный «цвет дюз» промылся достаточно, вы куда то спешите или просто некогда постоянно подливать ММ, предлагаю сделать «крышку». Она будет действовать, как «затвор». Жидкость останется на месте, тем самым не дав попасть воздуху в систему и одновременно продолжая процесс промывки – отмачивания.
Изготовление «крышки»:
Рис. Нужный кусок трубки «усадить» на 1/2 части зажикалкой. Сверло диаметром 5,5 мм., можно оставить и 6 мм.
Рис. Свободный конец «усадить» на 1/2 диаметра.
Рис. Обжать пассатижами и дать остыть.
Рис. Готовая «крышка» на трубке.
4. Аналогичным образом делаются переходники для «протяжки/продувки». Единственное надо учитывать, что при «усадке», трубка в диаметре уменьшается почти в 2 раза. Делать плавные переходы можно по хвостовикам свёрл. Единственным недостатком и в то же время достоинством является то, что при прокачке маленьких «патрубков» из-за тонких стенок трубка сжимается и время на прокачку затрачивается больше, но в тоже время не создаётся «не регулируемого» большого давления.
Рис. Переходники. В переходники можно "впаять" насадки от игл или колпочки от шприца.
Всем успехов!
