Установка снпч на Epson Tx-650

| Сообщение #1 Отправлено 22 марта 2010 - 23:10 Чёрный плащ

Всем здрасте! хочу поделится своим способом.
жду Ваших мнений

Наверх of the page up there ^
0

| Сообщение #2 Отправлено 22 марта 2010 - 23:21 PhantomW12

есть тема, в ней и пишите. или пусть администраторы переместят.
по теме: Это что, Вы купили полуразобранный принтер ??? :unsure:

А мне целый продали :angry:

, как Вы добрались до всех эти узлов ??? :unsure:

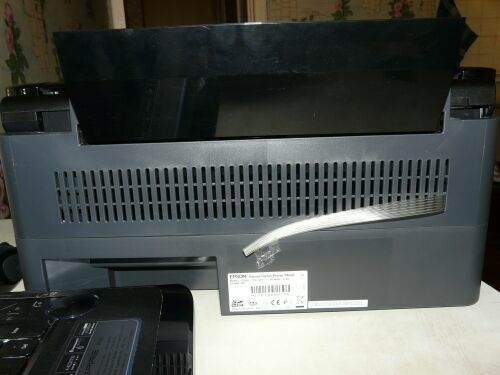

это вопросы которые задаст пользователь впервые увидев Ваши картинки и желающий так же установить систему. Как то Вы со средины выдрали это дело. радикальным отличием от предложенных ранее методов стоит отметить вывод шлейфа сзади... Думаю идейно и удобно. Но дополнить процесс разборки думаю стоит.

Отредактирую этот пост. Episode, я имел введу касательно конкретной модели МФУ. А про вывод через вентиляцию видел, спасибо за напоминание.

VOSTRO 1000 + WIN 7 + TX650 + SuperPrint + DCTec = неплохая печать рисунков с PAINTа )))

Наверх of the page up there ^
0

| Сообщение #3 Отправлено 22 марта 2010 - 23:31 Чёрный плащ

а если в тему СНПЧ для Epson Stylus Photo Tx650 я в принципе для неё и готовил.Но так как я новичок я понял что не могу писать на ОФ

Наверх of the page up there ^
0

| Сообщение #4 Отправлено 22 марта 2010 - 23:35 Episode

PhantomW12 (22nd March 2010 - 11:21 PM) писал:

радикальным отличием от предложенных ранее методов стоит отметить вывод шлейфа сзади

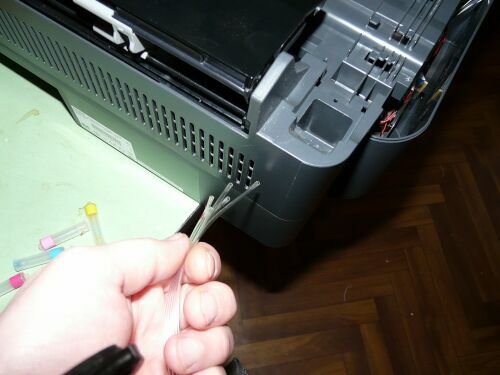

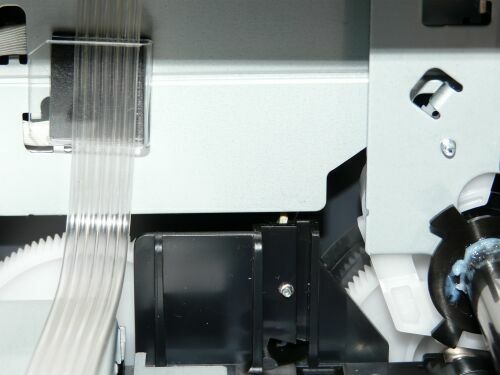

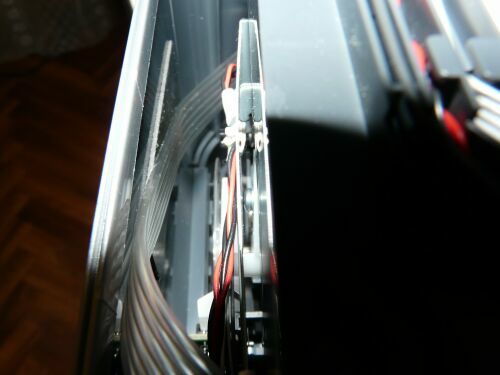

На фото по этой ссылке (и двумя сообщениями ниже) - МФУ у которого шлейф выведен через вентиляционные отверстия еще в 2006 году.

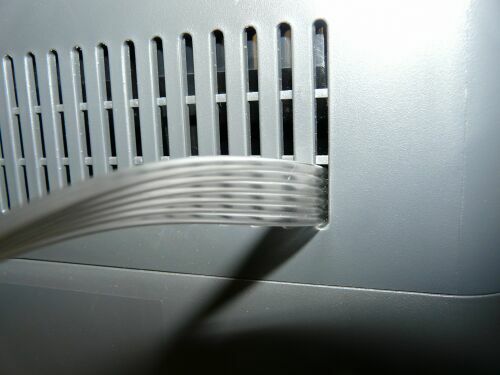

CX3700 с шлейфом через вентиляционные отверстия.
RX520 также.

з.ы. с Костей согласен. Пусть тема "обживется", дополнится недостающей инфой, тогда и переедет в важную тему по укладке шлейфа...

Нас помнят, пока мы мешаем другим.

Наверх of the page up there ^
0

| Сообщение #5 Отправлено 23 марта 2010 - 20:22 Чёрный плащ

| Сообщение #6 Отправлено 23 марта 2010 - 20:26 PhantomW12

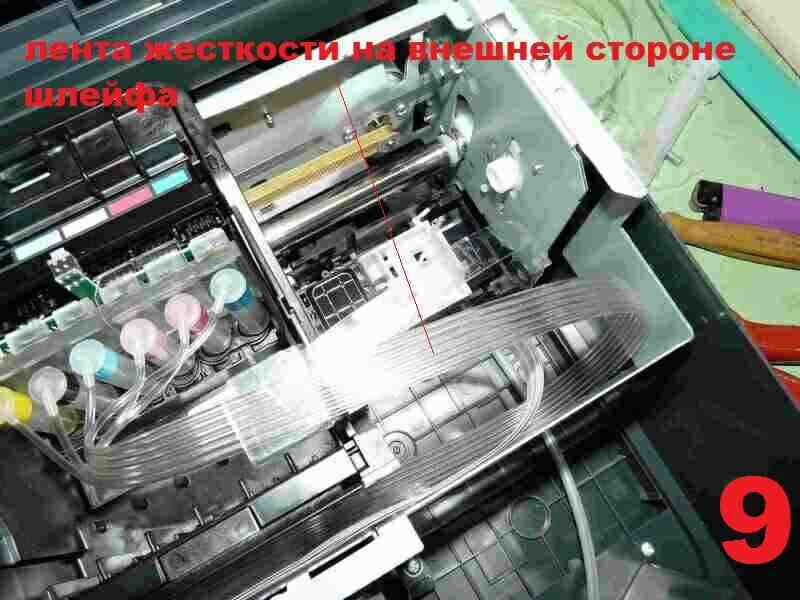

на фото 9: у Вас, шлейф уже упирается в стенку корпуса, а ПГ ехать еще сантиметров 5 и более, куда денется явно лишняя петля шлейфа ??? Правильно, будет заламоваться, выкручиваться и т.д.

koka (23rd March 2010 - 08:30 PM) писал:

..не понял...

я буду свое редактировать, дабы не плодить посты
Покажите фото в котором они соприкасаются ??? Два шлейфа, Электрический и Чернильный!!! Да ни в одном из положений ни малейшего намека на контакт нету. А ставить пластину чтобы она так выкаблучивалась во все стороны как на 9 фото, ИМХО лучше уж без нее.
koka, нет не нужна!!! ВООБЩЕ НЕ НУЖНА!!! печатаю без нее уже 2 месяца, все супер

VOSTRO 1000 + WIN 7 + TX650 + SuperPrint + DCTec = неплохая печать рисунков с PAINTа )))

Наверх of the page up there ^
0

| Сообщение #7 Отправлено 23 марта 2010 - 20:30 koka

А почему на внешней стороне полоска жёсткости...не понял...

Самый идеальный и надёжный принтер...фломастеры.

Наверх of the page up there ^
0

| Сообщение #8 Отправлено 23 марта 2010 - 20:37 Чёрный плащ

на внешней чтобы не тереть по шлейфу пг

это ещё не закреплено фото 9

Наверх of the page up there ^
0

| Сообщение #9 Отправлено 23 марта 2010 - 20:40 koka

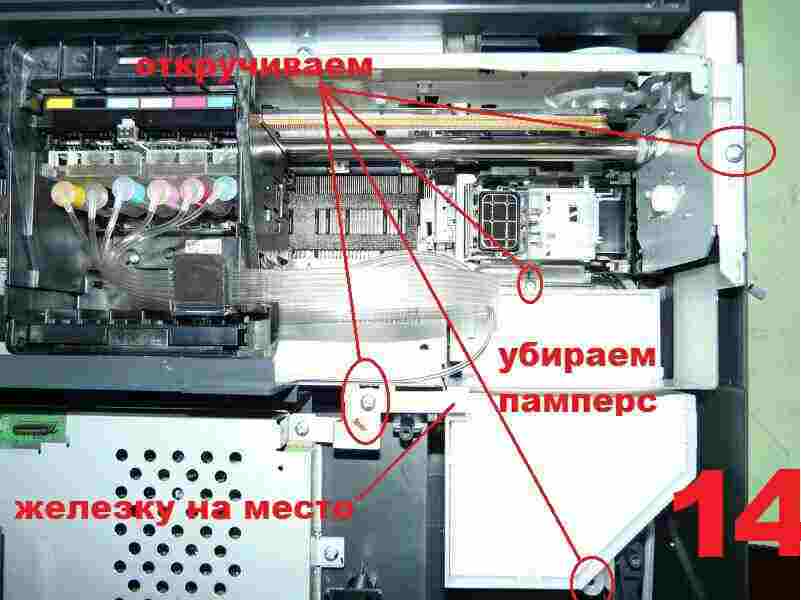

Хм...а она там действительно нужна? Не нравится мне на 14 снимке...как-то стрёмно...шлеф чернильный и сигнальный...
З.Ы. Когда я уже к своему фотоаппарату аккумуляторы куплю...

Самый идеальный и надёжный принтер...фломастеры.

Наверх of the page up there ^
0

| Сообщение #10 Отправлено 23 марта 2010 - 20:48 Чёрный плащ

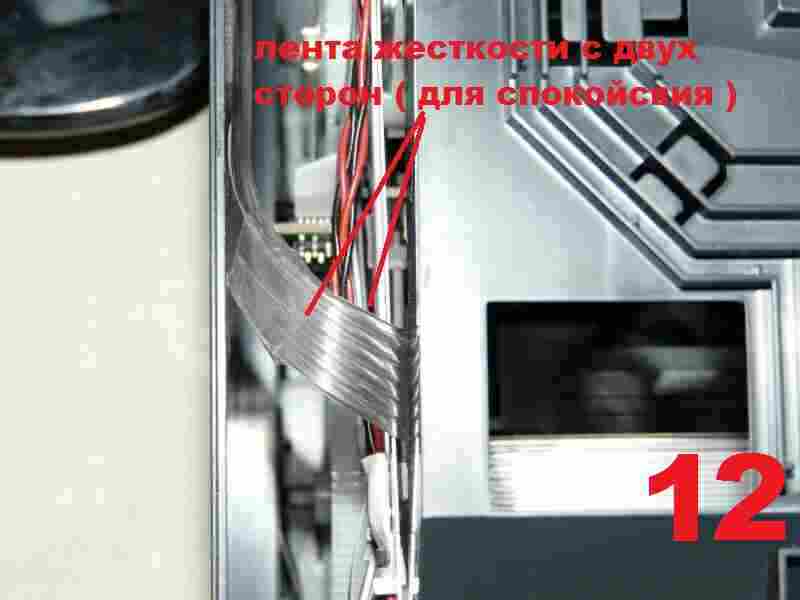

лента жесткости прикреплена к шлейфу узким скотчем

думаю да для спокойствия

на фото 9 я показаваю что лента крепится с внешней стороны посмотри фото 14

Наверх of the page up there ^
0

| Сообщение #11 Отправлено 23 марта 2010 - 21:10 Alex1580

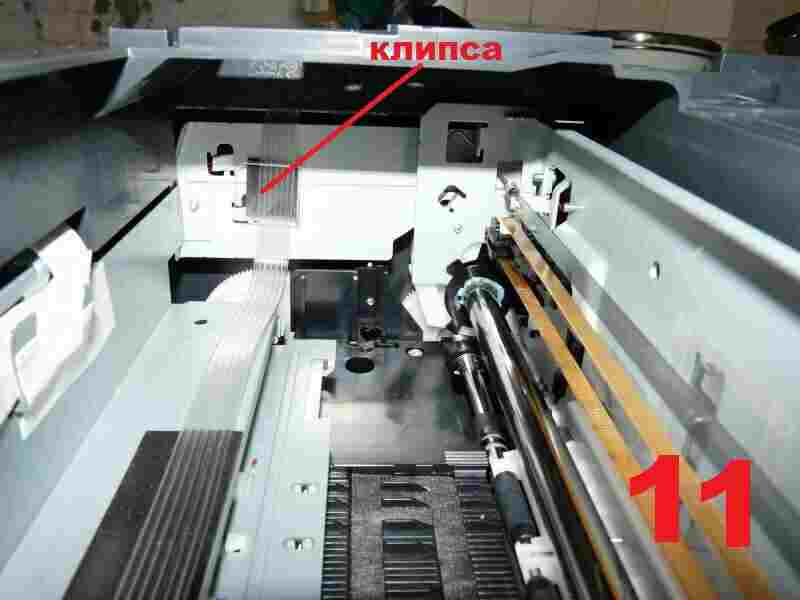

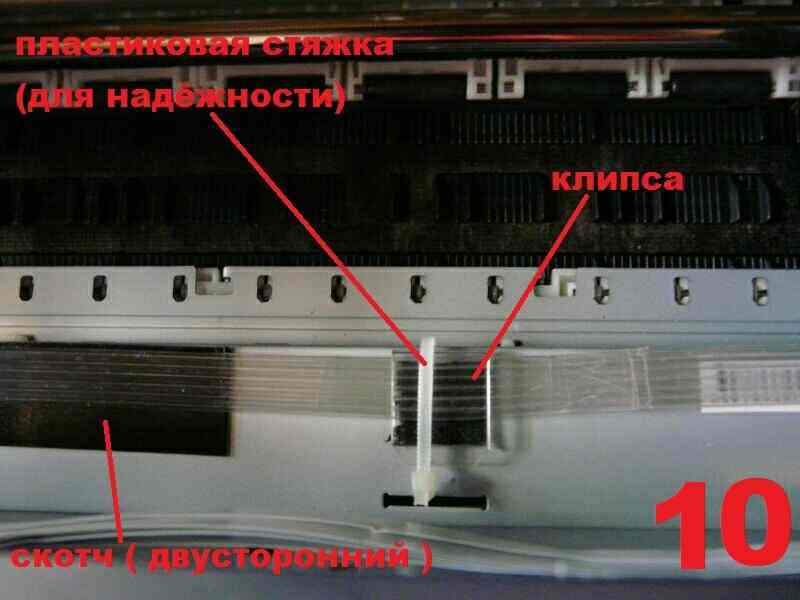

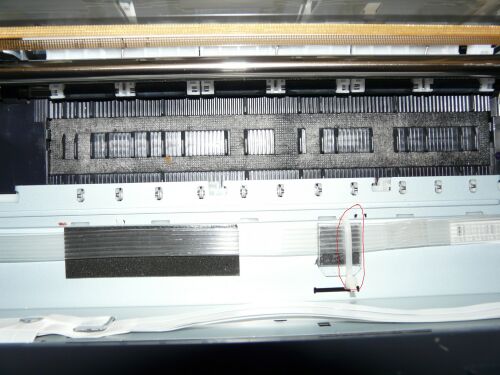

Внутри один в один 610. Я на свой 610 ставил не снимая блока сканера - не мешает, памперс тоже удалил, но шлейф провел в другую сторону - на 14 фото уж очень близко к электрическому шлейфу - стремно. Понравилась пластиковая стяжка и клипса (можно наверно и без клипсы) - фото 10, закрепляющая шлейф на станине, посмотрел на 610 тоже есть такое продольное отверстие для крепежа.

Наверх of the page up there ^
0

| Сообщение #12 Отправлено 23 марта 2010 - 21:34 Чёрный плащ

http://www.resetters...ic=17576&st=100 пост 102 о ленте жёсткости

Наверх of the page up there ^
0

| Сообщение #13 Отправлено 23 марта 2010 - 21:42 koka

Хм...так там же с ВНУТРЕННЕЙ стороны...и для других целЕй. :) А у Вас же с...ВНЕШНЕЙ...и не понятно какую цель несёт...

Самый идеальный и надёжный принтер...фломастеры.

Наверх of the page up there ^
0

| Сообщение #14 Отправлено 23 марта 2010 - 22:12 Nikolai67

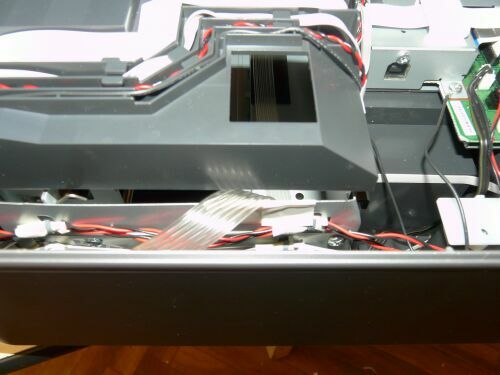

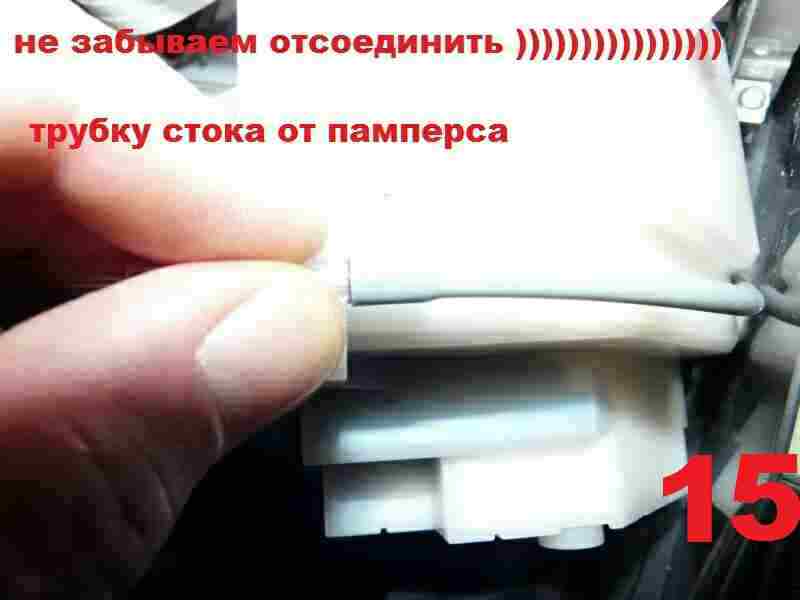

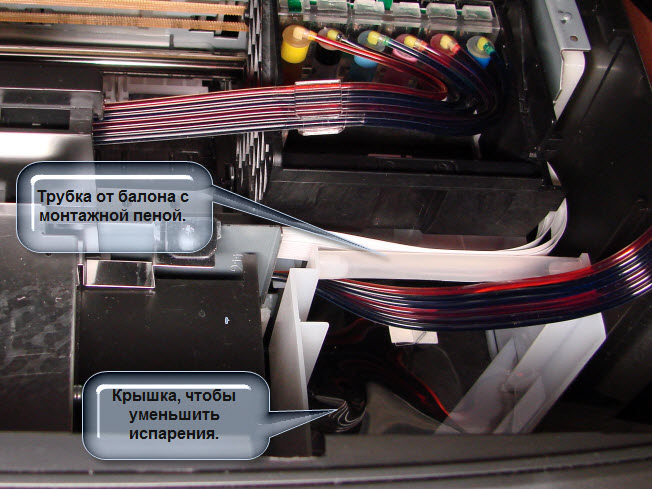

Зачем выбросил корыто памперса? Нужно просто извлечь наполнитель, корыто оставить но накрыть его для уменьшения испарений (чертеж крышки ТУТ), тогда железную стенку можно удалить, а вместо железяки, одеть на выступы в корыте трубку от балона монтажной пены. Тогда у тебя появится дополнительных ~8мм для шлейфа.
Я шлейф проложил в другую сторону, а железную перегородку всё равно убрал. Не нужна она там.
__________________________________
Забыл фотку загрузить.

Прикрепленные изображения

Наверх of the page up there ^
0

| Сообщение #15 Отправлено 23 марта 2010 - 22:13 Чёрный плащ

конечно с внутреней, но мне кажется учитывая вес шлейфа можно сделать и так или а ошибаюсь?

Наверх of the page up there ^
0

| Сообщение #16 Отправлено 23 марта 2010 - 22:16 koka

Тем более учитывая вес шлейфа...на ошибках учатся...я правда на своих. :)

Самый идеальный и надёжный принтер...фломастеры.

Наверх of the page up there ^
0

| Сообщение #17 Отправлено 24 марта 2010 - 18:02 Чёрный плащ

koka
добрый вечер! я всё таки остался при своём мнении но поступлю как вы советуете.и у меня еще вопрос если сохранять родные картриджи надо ли заклеивать воздушное отверстие?

Наверх of the page up there ^
0

| Сообщение #18 Отправлено 24 марта 2010 - 22:54
ГостьИскатель_*

Года 3 (а то и больше) пролежали не допечатанные пигментные картриджи просто в столе без всякой упаковки.
При разборке обнаружилось - все чернила ещё мокрые.
И также пачкаются, как и свежие.

В пакет и в стол вполне достаточно.
