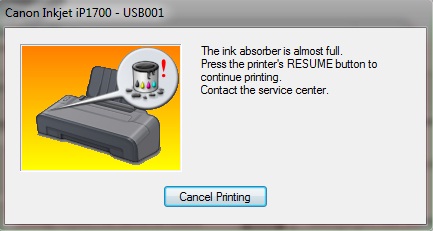

Здравствуйте, у меня принтер Canon IP1700 и при печати или очистки печ. головки выдает сообщение (см. фото), я думаю что это переполнен памперс, но не уверен... И еще, внутри принтера много брызг от чернил, хочу его почистить, но не могу разобрать, где можно взять инструкцию по разборке данной модели? Заранее благодарен.

попробуйте через поиск форума, тут есть много тем по 1700 может что найдете полезное, про сброс точно есть темы

...и на разборку аппарата ссылки давали - в поиске всё это есть...

Спасибо нашол, только теперь мне нужно подробная инструкция по разборке редуктора, там вроде нет...

...а редуктор то зачем разбирать? чтобы добраться до "памперса" он вынимается целиком ...или вы разобрали всё-таки?

да, разобрал, чтобы все помыть, а назад не соберается ...

...вот ведь ручки шаловливые :(... ...сейчас, фотки поищу и выложу - должны быть где-то в архиве...

У меня только фотки разборки помпы... ...разборки редуктора - нет.
Что именно вы разобрали, может "на пальцах" удастся объяснить?
Вы только разъединили редуктор и помпу, или разобрали сам механизм подачи ( ту часть, на которой находится ролик подачи бумаги )?

ой, на словах и не обьяснить... ну я вроде бы собрал... просто хотел на инструкции посмотреть и убедится что все правильно. ну на всякий случай скиньте, что есть, пожалуйста.

ps: отсоеденил только помпу (открутил 2 самореза).

...ну, если только помпу отсоединил - то проще :) надо только на два места внимание обратить...

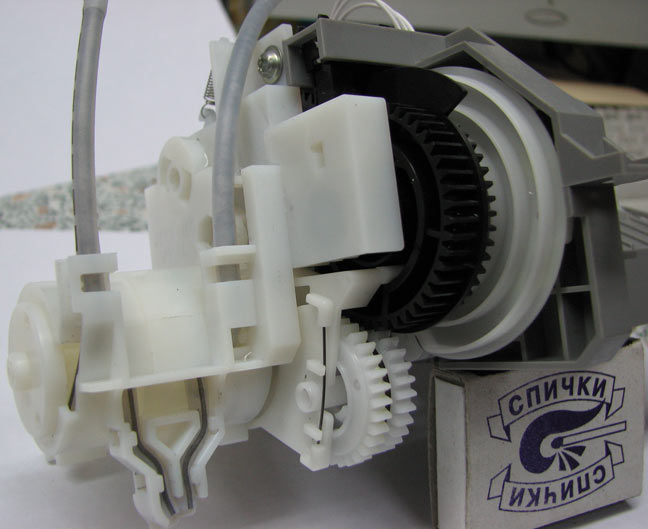

чтобы "хвост" пружины, которая находится на оси чёрной шестерни, при сборке находился в вертикальном положении - иначе он не войдёт в прорезь крышки редуктора, на котором находится помпа ( если не попадёт в прорезь - могут быть проблемы с подачей бумаги, будет захватывать через раз... ), и

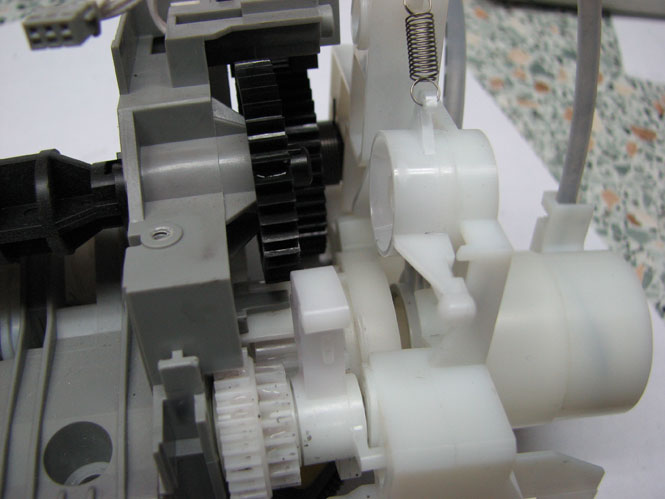

чтобы выступ рычага с двойной шестернёй попал в паз на боку большой чёрной шестерни, иначе принтер не будет брать бумагу вообще...
...и всё. Больше никаких "подводных камней" нет.

вроде все так. спасибо ОГРОМНОЕ, будем пробывать... :)

Доброго времени суток. Поскольку проблема таже, новую тему не создавал.
Принтер Canon mp 160. Была обломана ось вала подачи бумаги. В процессе ремонта потянуло разобрать редуктор, после сборки принтер при печати не подает бумагу (даже нет попыток). Разобрал снова - проблема в том, что рычаг с сдвоенной шестеренкой не заходит в зацепку с большой черной шестерней (рычаг каретки нажат), если его немножко сдвинуть - то весь процесс захвата проходит без проблем.
Сам редуктор простой, но не могу понять механизм соединения сдвоенной шестерни с большой черной шестеренкой.

duronxp (26th April 2010 - 10:09 PM) писал:

- рычаг сдвинуть, или коромысло с двойной шестернёй?
Если рычаг, то смотрите ленту энкодера на предмет грязи и узел парковки на подклинивание. На аппаратах с такой конструкцией редуктора захват бумаги происходит в момент, когда каретка находится в положении относительно правой маленькой шестерёнки вала протяжки - левый край каретки на уровне правого края шестерёнки. Если каретка немного не доходит ( при движении справа налево ) до этого места, то механизм подачи не включится, если каретка пройдёт чуть дальше влево, то механизм подачи будет включен постоянно и не будет отключаться, если левый край каретки пройдёт дальше левого края этой шестерни, то механизм опять не включится.
Если коромысло - надо чистить ось, на которой сидит коромысло от грязи и смазки - ось должна быть сухая ( или смазана очень жидкой смазкой, вроде ПМС-200 ), иначе она при вращении механики не будет доходить до чёрной шестерни.

Спасибо за напутствие.. Проблема оказалась весьма банальной. На сдвоенной шестерни отсутствовала упорная пружинка (кусок стальной проволоки) - которая создавала доп. сопротивления вращению сдвоенной шестерни и поджимала рычаг к большой черной шестерни.
