Имеется RX520 у которого не работает A6615set (драйвер моторов), и есть на разбор C65, но у него стоит a6628set. По внешнему виду микросхемы одинаковые за исключением двух цифр в маркировке.
Возможна ли замена 6615 на 6628? нужно ли что то дорабатывать на платах, или может кто то поделится даташитами на эти микросхемы.

Скачайте сервис-мануалы на МФУ и принтер, посмотрите схемы, посмотрите обвязки микросхем, авось, что-то прояснится...

Данный МФУ у меня разобран давно, решил проверить модель она оказалась RX620 (мат плата С543) . Скачал сервис мануал с http://www.resetters...pic=3554&st=120 по двум ссылкам на RX600 и RX610 лежит один и тоже файл. Что интересно в нем, то что на страницах (90-95) где должны быть схемы они там не отображаются, пробовал в акробате, фотошопе, просмоторщик тоталкомандора, везде одинаково пусто. Также находил этот же мануал на других просторах интернета, было тоже самое.
Если кому то будет не сложно, пожалуйста скопируйте схему материнской платы в какой нибудь графический формат с хорошим разрешением и выложити где нибудь в интернете.
p.s. кто то ранее распоял на эту мат плату драйвер 6615, но чую что там должен быть какой то другой.

Alens
Т.е. у Вас не RX520 а RX620?
Впрочем, какая разница...

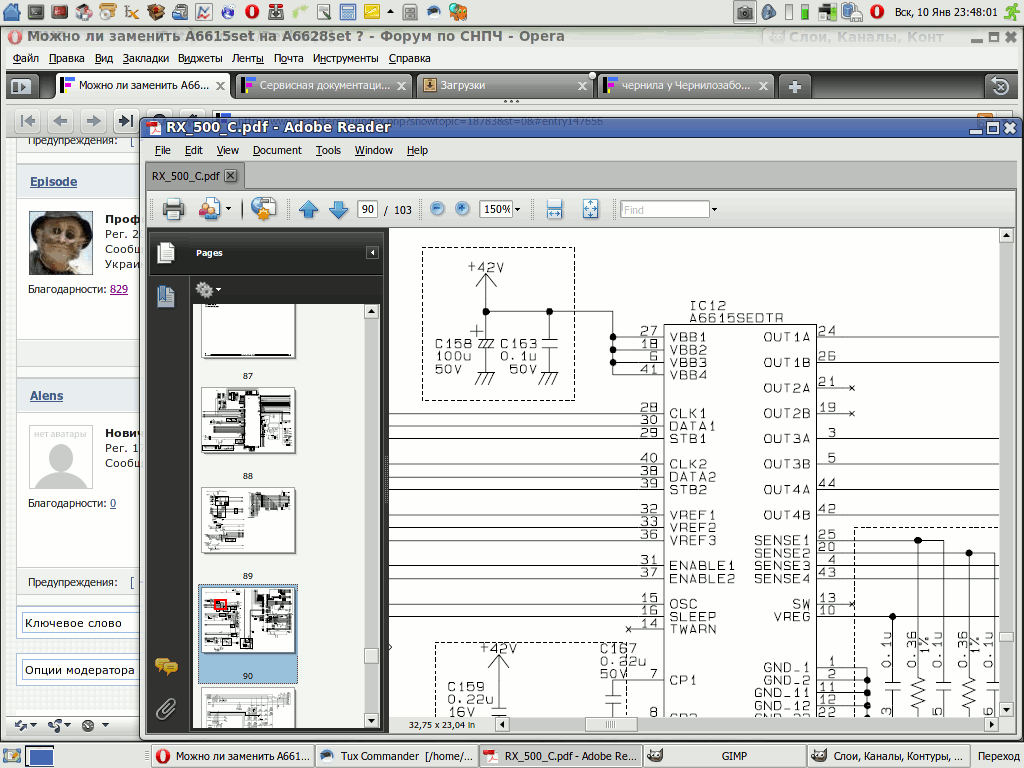

Вот Ваши дрова 6615:

Сервис мануал на RX500 можно взять у меня в подписи (вводите в поиске указанные цифры и выбираете "отображение результатов в виде сообщений").
Именно с RX500 начинали ставить С543, поэтому в СМ на последующие модели, базирующиеся на этой МП - схемы нет. Какой смысл постоянно перекачивать гигабайты одних и тех же нулей и единиц, что логично, не находите?

з.ы. зачем рыскать по всех просторах инета, если нужное прямо перед глазами?

Episode спасибо.
Схему RX500 я смотрел то, но в мануале указана мамка С544, поэтому сначала не принял во внимание.
То что в моем 620 стоит все же 6615 это хорошо, т.к. есть мамка от С65 на разбор, хоть на ней и распаяно на заводе 6628, а по мануалу идет 6615. Скорей всего это совместимые микросхемы.

Я тоже склонен думать, что они абсолютно совместимы, хотя вчера и потратил (напрасно, кстати) пол часа на поиски даташитов на эти микрухи.
В любом случае, терять нечего. Перепаяйте, если не трудно, чирконите пару слов о результатах.
Желаю удачи в этом нелегком деле :)
