Чернила ИнкТек, 4 цвета, литровые бутылки, для 58-ых картриджей.
Из капельницы планировал сделать подачу чернил к картриджам путем сгибания иголки и вставления её в заправочную резиновую пробку картриджа. Капельницу провести внутри картриджа (там же мешок мягкий, не пережмет) и вывести через просверленное сверху картриджа отверстие к питающим бутылкам.

Шприцы- для первоначальной откачки/закачки чернил в картриджи

nikita-kit (18th December 2009 - 11:18 PM) писал:

извиняюсь, для 82-ых картриджей

Цитата

пролезет, если толщина трубки не более 2,5мм...

Короче я намучился с этими иголками: переломал их 3 штуки, проткнул пластмассу под шариком (который закупоривает заправочное отверстие), наглотался чернил (они, кстати, кислые- наверное, чтобы накипь не образовывалась) и уже было отчаялся.

Но потом решил сделать, как по ссылке в одном из сообщений аааа у немцев через верх картриджа

1. Сделал отверстие нагретым гвоздем по размеру штуцера от капельницы. Сверлить побоялся, т.к. высока вероятность промахнуться. Кстати, фольговый мешок легко плавиться гвоздем, поэтому очень аккуратным надо быть.

2. вставил в отверстие штуцер, промазав обильно соприкасающиеся поверхности штуцера и каркаса картриджа клеем "Титан"

3. Просверлил дырку в корпусе картриджа

4. Оставил сушиться.

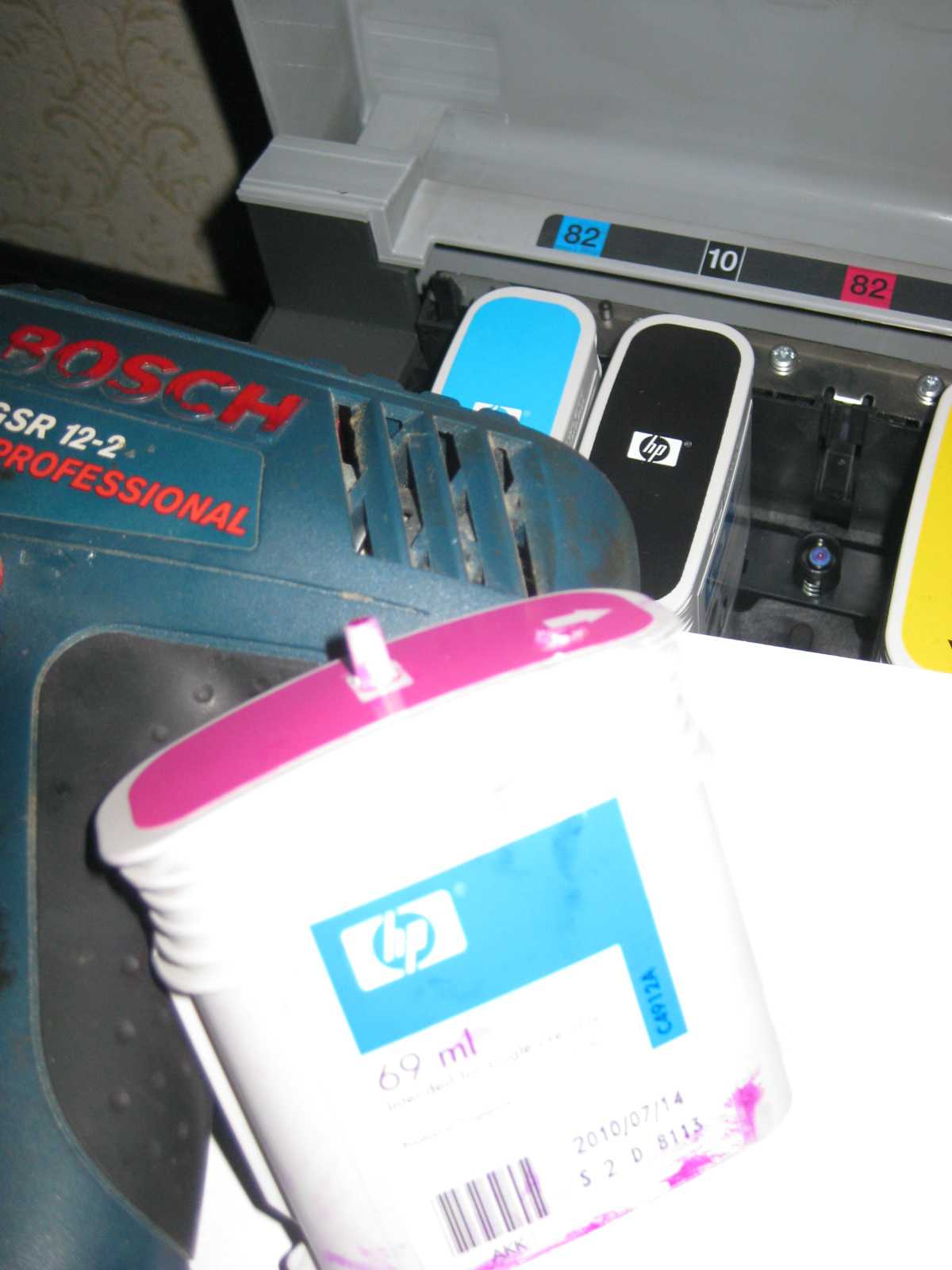

Фото прилагаю.

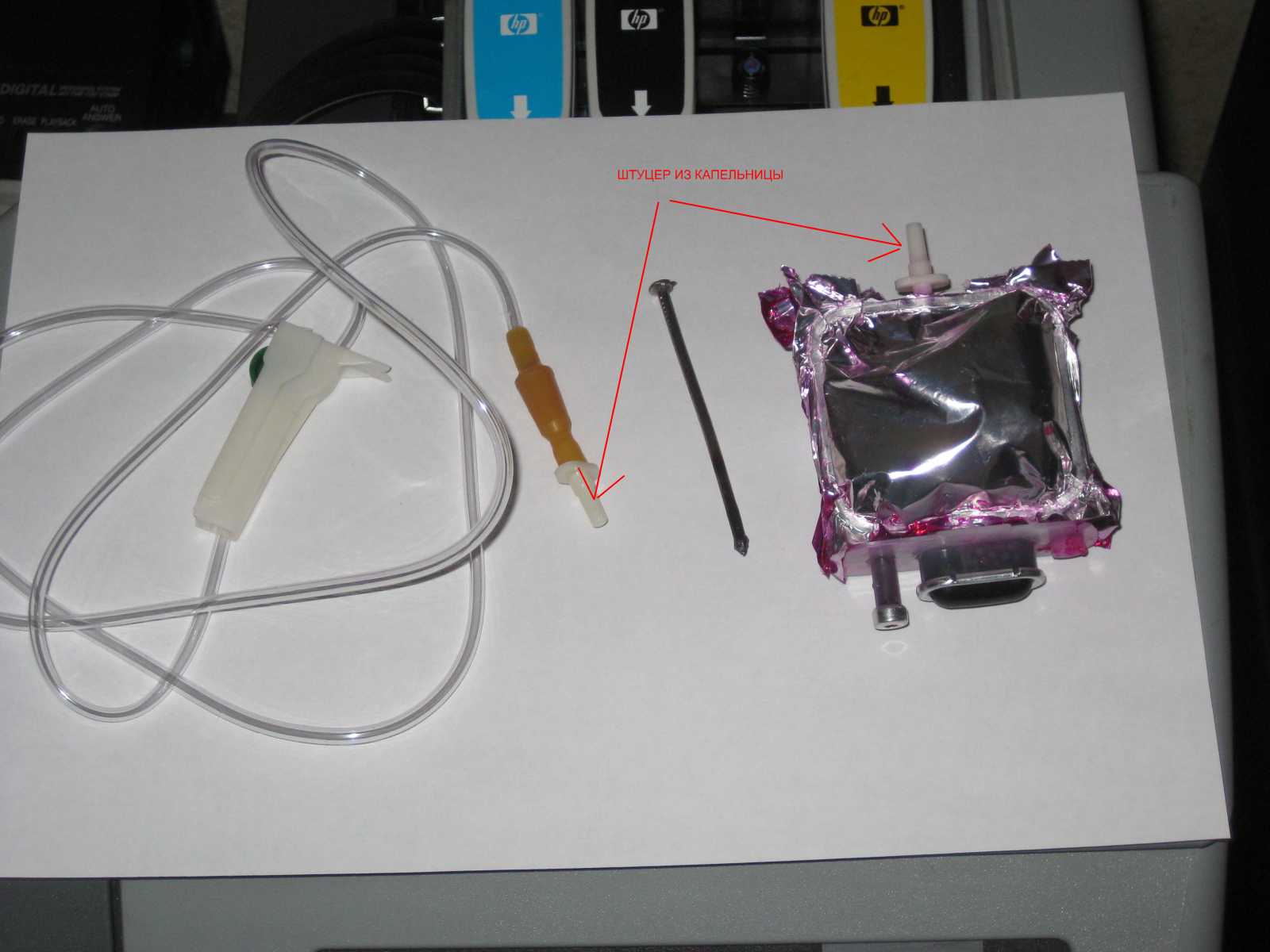

второй файл

Боюсь не будет герметичности при таком способе.

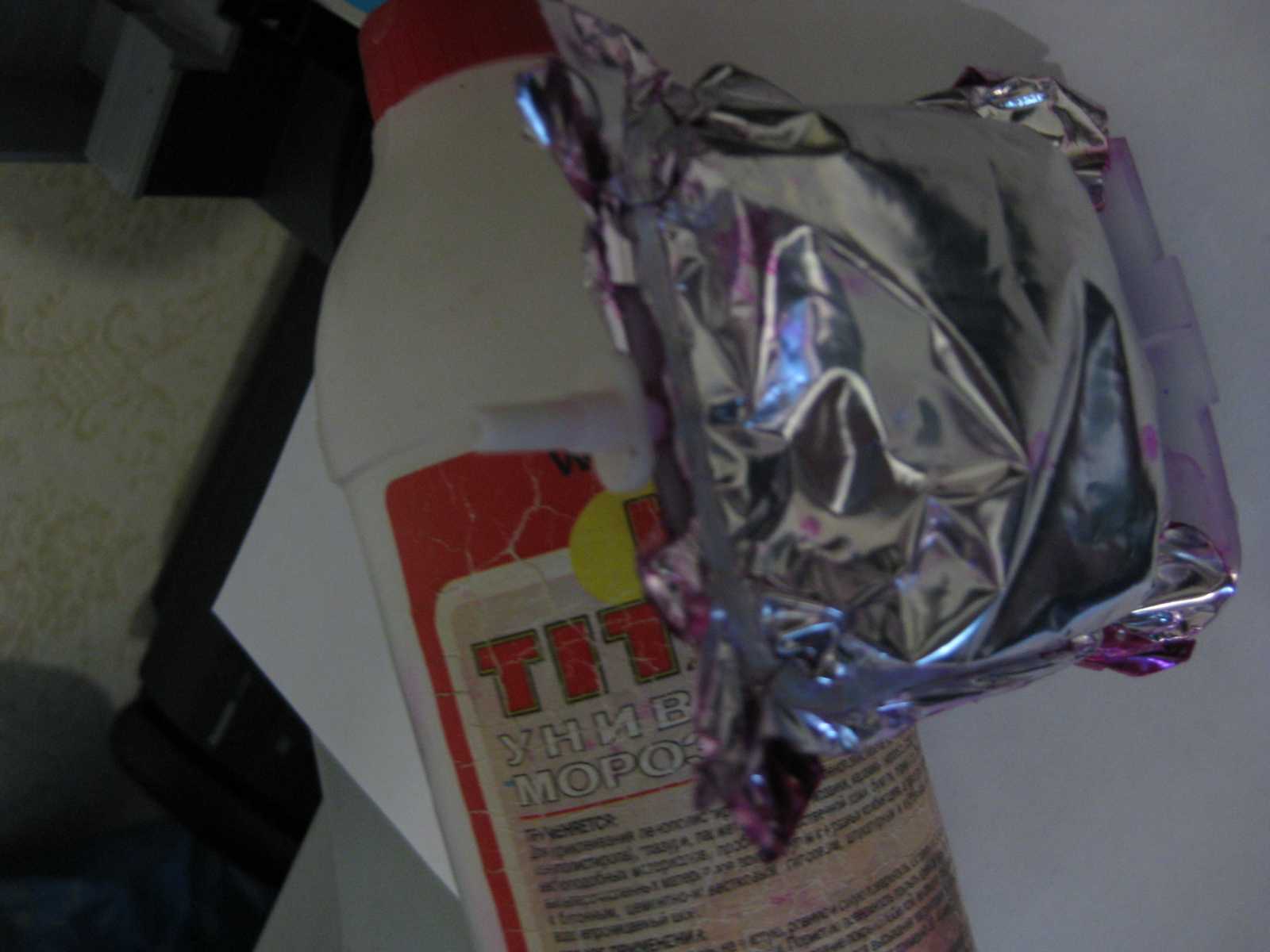

третий

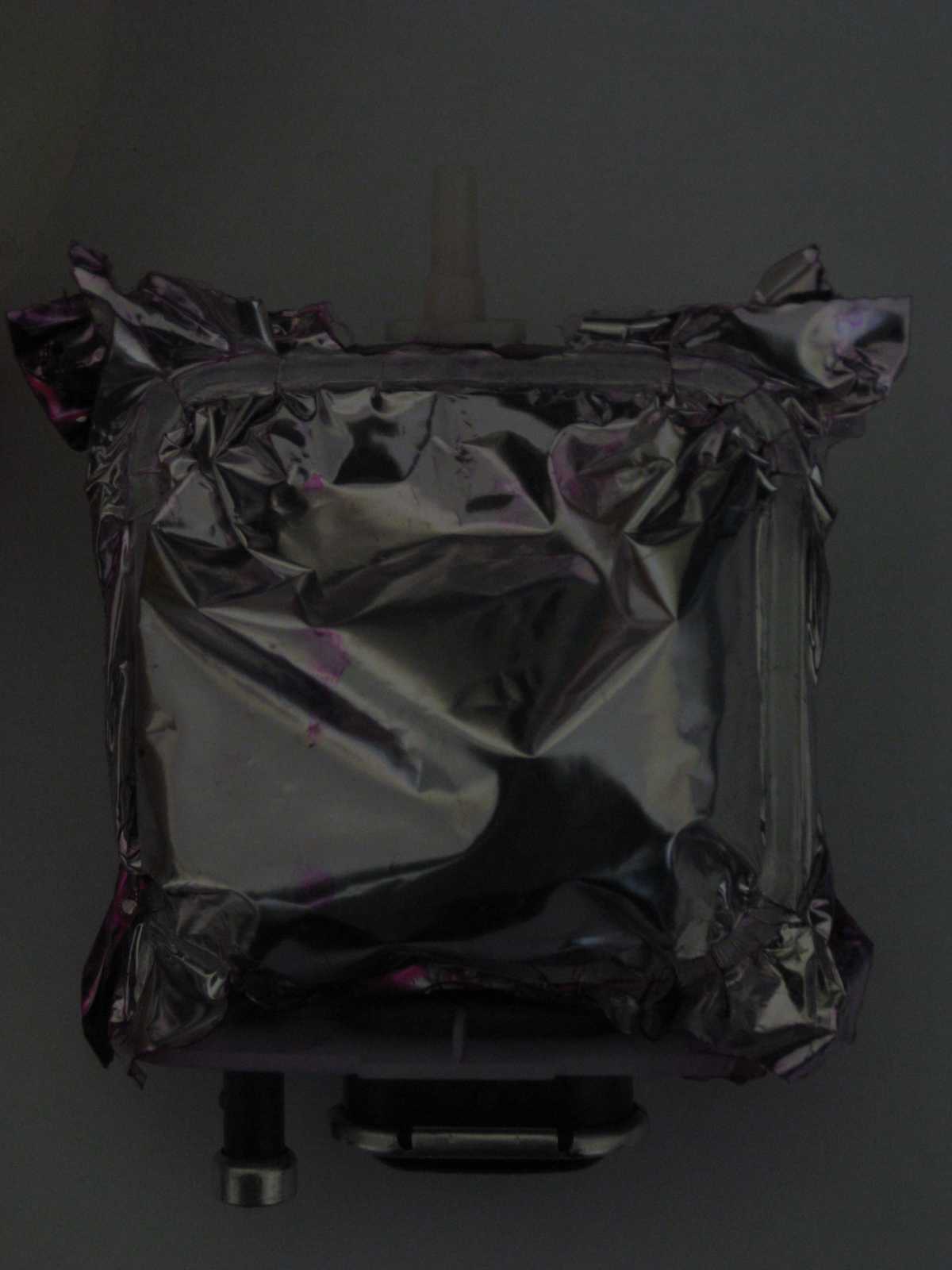

четвертый

koka (19th December 2009 - 03:01 PM) писал:

в каком именно месте её не будет?

хотя, клей подсохнет- проверю методом проверки автокамеры

В месте соединеия с мешком. А гнуть иголку лучше разогретой хорошенько..."отпустить" так сказать...:)

там же не с самим мешком соединение, а дырка в пластмассовом каркасе этого мешка.
Даже без клея штуцер входит туда с усилием от трения, т.к. отверстие специально сделал "без запаза".

Думаю, что на 99,99% в этом месте с герметичностью все будет ОК

Ну хорошо...проверить в обязательном порядке. :)

koka (19th December 2009 - 04:07 PM) писал:

нагревом отпускать металл иглы не обязательно, там сталь не калённая.
Я гну на оправке (пусть это будет даже деревянный карандаш диаметром около 5мм) . Но перед изгибом я внутрь запускаю стальную проволоку диаметром чуть меньше внутреннего диаметра иглы. Тогда иглу не плющит, и остаётся её профиль круглый.
Ну а коль уж Вы пошли таким путём, то клеить штуцер к основанию мешка лучше было бы термоклеем.

А вообще то рекомендовать такой способ для всеобщего повтора я бы не стал. Ширина рамки в которой Вы проделали отверстие диаметром 4,2мм - всего лишь 5мм. Получаются очень тонкие стенки. При малейшем напряжении при сборке или во время работы чреваты разгерметизацией. Как Вы уже отметили чернила кислые, а я могу сказать более того - они достаточно агрессивные, и при попадании на монтаж просто разъедают дорожки.

Slava2 (19th December 2009 - 03:27 PM) писал:

это который при температуре расплавляется?


как же все-таки быть с програмным ограничителем времени на картриджах- они не заблокируются у меня потом, только ругаться будут?
Или лучше сразу провести манипуляцию с батарейкой- только где в принтере её искать, в каком месте, чтобы не разбирать его весь. А то потом не соберу?

не трогайте Вы "старение картриджа". Это произойдёт не раньше чем через 3-4 года. А за это время или эмир умрёт или ишак заговорит...
В конце то концов, переставите на компьютере дату: вместо 2014 года поставите 1914-й.

Slava2 (19th December 2009 - 03:55 PM) писал:

Т.е. принтер узнает дату из компьютера?
Тогда вообще наплевать.

Slava2 (18th December 2009 - 10:48 PM) писал:

Чернила нормальные у меня? Не загадят ПГ?
Профиль нужно будет под них строить или пойдет и так? Фотопечать не планируется.
