Доброго времени всем! Такая проблемка.
Была гроза(начало как в романе :D). Комп был включен, работал. Принтер (CX4900) был тодключен к сети и к компу но не включен.
По всей видимости был скачек напряжения. Итог- сгорела сетивуха, а принтер вобще не включаится
Вопрос- на сколько глубоко копать и с чего начинать?

P.S. В электронике не силен но немного разбираюсь :)

Копать с БП...

koka спасибо за быстрый ответ. Если я правильно понимаю с БП выход 3и вывода. Простым вольтметром проверить?
И еще, почему 3и вывода? Как найти +и-?

Можно и цифровым...оно и покажет...где +и -.
З.Ы. А может в СЦ?

Если не умеем ВИЗУАЛЬНО по монтажу найти минус (общий провод) на плате источника питания - В СЕРВИСНЫЙ ЦЕНТР!

А какое напряжение должно быть на выходе БП?

В СМ есть...

ок спасибо

Вскрыл БП. Нет напряжения на выходе. Предохранитель целый.

Уважаемые сторожилы и хранители. Поделитесь информацией.
Нужна схема на БП Epson cx4900
По форуму ненашел, в сети все не то...

Отключите выходной разъём БП от нагрузки (от "матери") . Появилось напряжение?
Померяйте напряжение на оксидном конденсаторе сетевого фильтра (самый большой электролитический конденсатор). Должно быть около 300 вольт.

ruport (20th October 2009 - 01:54 PM) писал:

Внимательно почитайте мою подпись и наберите в поиске то, что написано у меня в подписи.

ЮХаНа выходе напряжения нет. На прлате два больших электролита. Один до трансформатора, на нем напряжение есть(около 300v). Второй на выходе, у него 0.

Два основных варианта:
1. не запускается преобразователь по причине неисправности на "горячей" (сетевой) стороне. Вполне вероятно, что неисправна МС ШИМ ( микросхема широто-импульсного модулятора), если она там есть. К примеру, в R270 ШИМ выполнен на FA5540N.
2. не запускается преобразователь по причине КЗ (короткого замыкания) на стороне "холодной" - тут проще прозвонить диоды вторичных выпрямителей.
Без схемы я не могу более подробно указать направление поиска. Одно можно сказать: раз на фильтре сетевого выпрямителя присутствует напряжение 300 в, можно надеятся, что импульс перенапряжения не был фатальным для источника питания.
С другой стороны, если неисправна МС ШИМ, то поиски её могут затянуться.
Еще раз: для диагностики следует отключить источник от потребителей.
............
Качаю сервис-мануал. Эпизоду надо памятник на форуме поставить. Прижизненный. :)

И еще, почему 3и вывода?

По одному течет ток, по второму напряжение, по третьему частота. Главное их не перепутать.

Не надо хохмить! :)
Скачал я мануал на CX4900. Источник питания практически аналогичен R270. Отличие в модели ШИМ (очевидно, аналог) и в узле на транзисторе Q2, который обведён пунктиром с надписью Not mount (не монтируется)
Итак. если не пробит D51 и отключена нагрузка, то при исправности "горячей" стороны на контакте 1 разъёма CN2 должно присутствовать напряжение 42 вольта по отношению к контакту 2. Контакт 3 предназначен для перевода источника из пониженного потребления в рабочее.

ЮХаПроверил D51, не пробит(в одну сторону пропускает, а в другую нет)
Можно ссылочку на схемку БП плиз

11 пост.
Не забудьте сказать спасибо Episode.
...................
Я не поленился извлечь из убитого R270 источник питания. В сервис-мануалах есть некоторая ошибка. С11 обозначен как 180х250в. Это нонсенс в сети 220 в. Реально установлен 180х450 в. В вашем принтере (очевидно) 150х450в.

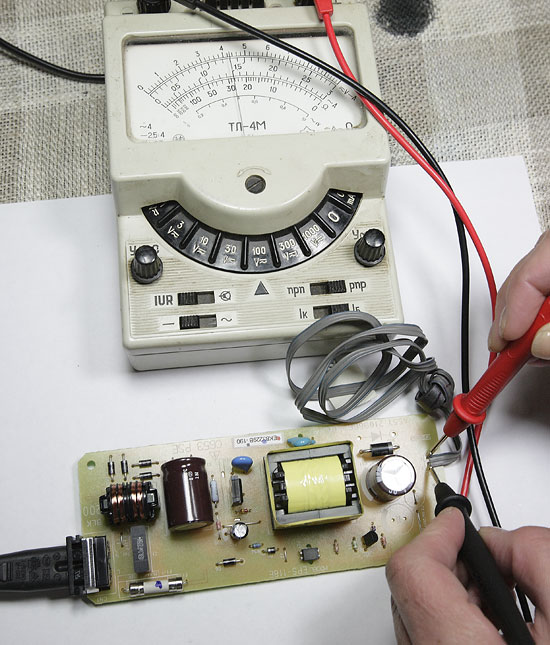

На снимке реальная ситуация работы ненагруженного БП R270 и показания вольтметра на точках 1,2 разъёма CN2/
Успехов. Рекомендую всё же найти помощника, который более "рубит" в электронных устройствах.

Закончу: Посмотрите, не оборван ли R12.Резистор "скорострельный". Если оборван, значит пробит QF1. Хотя, это вряд ли, поскольку в этом случае срабатывает F1.
Далее смотрим цепи запуска: R1, R6, R5, R7, R18, D6. Если исправны, то остаётся попробовать заменить ШИМ. Кстати, в моём реальном ИП от R270 ШИМ 1308 (как у CX4900), а не 5540 ,как по схеме сервис-мануала.
Выпейте водки на ночь и не читайте всякую хрень! :)

Спасибо, буду копать.

В блоке десяток деталей. Диоды, резисторы. Не выпаивая проверяем. Конденсаторы тоже можно "позвонить", но опыт говорит, что с ними чаще все ОК. Лучше пользоваться аналоговым омметром и лучше тем, который показан на снимке. При неоднозначном результате измерения, придется деталь выпаять и еще раз проверить. Данные измерений резисторов (не выпаивая) не должны превышать номинала. Если превышают - резистор оборван. Естественно, из-за открытия переходов транзисторов при применении мультиметров с высоким напряжением на щупах, данные измерений резисторов будут гораздо меньше номинала. Помним, что резистором свойственно обрываться, а конденсаторам пробиваться.
............
Далее.... меняем ШИМ.
