Ситуация такая, Epson C43SX уже попадается не один с подобной проблемой, работает работает и внезапно перестает видеть картридж либо цветной либо черный либо 2- сразу, лечил я это только заменой мат.платы, сейчас задался вопросом как поднять эти платы и что с ними происходит.

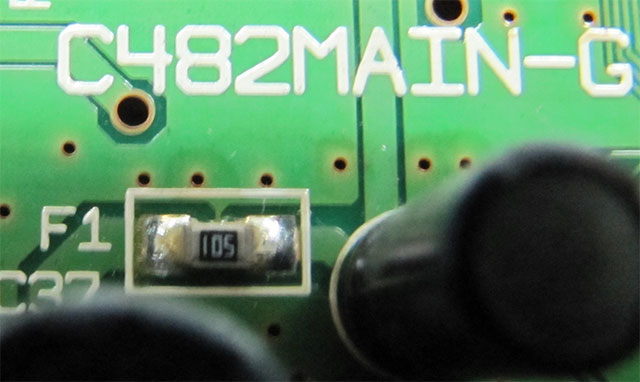

На мат. плате я нашел только один предохранитель F1, но как то он мне слабо напоминает предохранитель:)элемент в черном корпусе на котором написано 105, но из-за него принтер помоему перстает печатать хоть и делает вид что печатает:)

Моя суть вопроса такова, может есть еще на этой плате какой то элемент который отвечает за определение картриджей???

Если кто сталкивался с подобной ситуацией, жду помощи, Спасибо!

Он такой...этот пред...:) А может шлейф? Который на чипы?

Нет не в шлейфе дело! Ничего не делаю ставлю рабочую плату и все работает!

Daewoo LANOS (8th September 2009 - 11:09 AM) писал:

Сильно сомневаюсь, что это предохранитель. Или ошибка в прочтении маркировки, или это резистор 5мОм
Если чётко определили принадлежность надписи F1 к этому элементу, то прозвонка омметром должна показать КЗ при исправности предохранителя и "бесконечность" при обрыве его.

Нет это не ошибка в прочтении, это просто скорее всего резистор, который фирма Epson установила как предохранитель в этой модели принтера, но меня этот резистор (предохранитель) меньше всего беспокоит, потому что он отвечает за работу печатающей головки, а не за определение картриджей.

А вот с определением картриджей проблема, за них что-то другое отвечает, в более новых моделях это предохранитель (Е или Н точно не помню), а здесь какая-то другая система, но это лишь предположение.

Резистор в ПЯТЬ МИЛЛИОНОВ ОМ не может быть установлен в качестве предохранителя.
Извините, мне не хочется искать сервис-мануал на Ваш принтер. Обратитесь к специалистам по месту проживания.

При замене матери принтер встаёт не всегда в исходное (рабочее) положение, поэтому надо его как-нибудь восстанавливать. Иногда достаточно одного нажимание рычагас кнопкой CD (если он есть). На каждом принтере свои заморочки. Иногда на плате выгорают пара транзисторов (посто так). Ну а вообще-то как правило в контактах искать надо.

"При замене матери принтер встаёт ..." - этот пост мне вообще не понятен!!! Что косается этого резистора (предохранителя), то да извините плату верх ногами посмотрел (в попыхах), оказывается это не 105, а 501, но снова же (повторяюсь) этот предохранитель отвечатает за работу пьезоэлментов ПГ, а не за определение картриджей.

А мне важно выяснить какой элемент отвечает за определение картриджей!

Уважаемый ЮХа, спасибо за ответы, но я сам инженер СЦ, к сожелению не официальный представитель Epson!

Короче я понял, что ни кто не сталкивался с такой проблемой, а многие и в руках не держали этот старый принтер!

Ну, относительно старый, последние С43 исчезли с полок магазинов пару лет назад... намного позже тех же Р220. Мое личное мнение на основании опыта возни с несколькими такими девайсами-в случае проблем с электроникой или механикой гораздо легче найти успешно засушенную "цешку" с целой начинкой, отмочить ее путем нехитрых манипуляций и печатать дальше. А сгоревшие принтеры-на запчасти: винтики, шлейфы, двигатели и прочая :)

Да, я так раньше и делал пока были запасы таких Эпсонов, но недавно человек принес очередной с такой проблемой, а запчастей не оказалось, вот и думаю как востановить.


Ладно спасибо всем за ответы, если что надумаю обязательно отпишусь.

Daewoo LANOS (9th September 2009 - 04:28 PM) писал:

Хорошо, что признались. Но цифры 501 на маркировке элемента означают только одно: 50 и один ноль - т.е 500 Ом. И этот элемент тоже не может быть предохранителем в цепи питания. Я сомневаюсь в Вашей дееспособности в качестве инженера СЦ.
Извините.

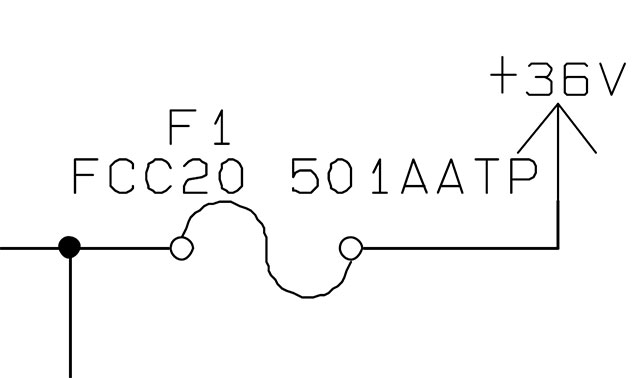

Дайте фрагмент схемы. Например так, как тут:
http://itmages.ru/picture.php?type=view&am...&key=0b703e

Интересная мысль: обозначение преда на схеме подозрительно напоминает ... утверждение автора поста о его маркировке :

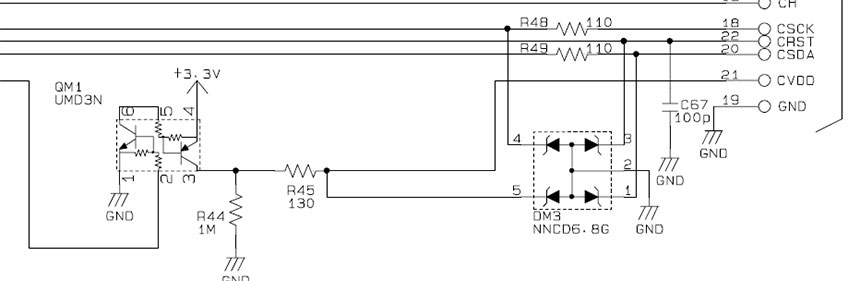

Что касается существа вопроса, Daewoo LANOS, то (раз с другой платой аппарат работает ) вот входные-выходные цепи опроса чипов (CSIC) :

...кстати, мне это очень напоминает схему входа USB (с каковым Вы боретесь в соседней теме :" Ремонт Usb Epson R300, Не определяется компьютером"... )
Элементов "кот наплакал"... Далее линии идут в контроллер... Так что, если виновата действительно гл. плата, а элементы в приведеной схеме целые и нет "холодных паек" - остаётся контроллер со всеми вытекающими выводами.
как-то вот так.
PS. Порылся в хламе, нашёл плату С48 :

Обращаюсь к Юха, для того что бы судить о человеке, наверно его хоть слегка надо знать, а потом судить о его квалификации в какой-либо области деятельности!

mag54 - в очередной раз огромное спасибо, в этот раз за подтверждение фактов и опровержение теории ЮХа!

Хорошо. Будем рассуждать иначе: если на ПП установлен элемент с обозначением "F", то это должен быть токовый предохранитель, имеющий практически нулевое сопротивление в рабочем состоянии. При обрыве - сопротивление бесконечное.
Дабы не вводить начинающих во флуд, замечу, что диагностика подобных деталей осуществляется простым измерением без выпаивания. И для этого не надо быть "сервисным инженером"
Далее вы можете думать обо мне всё, что вам заблагорассудится.

Daewoo LANOS, Вы знаете, я не стал-бы на Вашем месте обижаться на ЮХа. Когда-то меня заинтересовал вопрос о номиналах-обозначениях на SDM предах, и я сделал небольшую подборку: http://www.startcopy.../smd_fuse.shtml . Однако, как видно из ЭТОГО случая, систем маркировки далеко не одна.
Так например, на днях я читал подборку сообщений ЮХа (кстати, не раз сползал "пацтол"... красиво излагает) и в одном сообщении увидел ещё одну систему обозначений номиналов предов... И полагаю, есть и ещё.
А все знать ... сложно.
Гораздо лучше-б, если-б Вы сами выложили "приведённые аргументы"... А уж если-б нашли систему, по которой пред 1А 50В обозначается 105 (или 501)... от тогда я первый-бы снял шляпу.
Уж не обессудьте и извините, если что не так.

Еще раз: если я вижу на плате элемент F, то я знаю, в рабочем состоянии в этом месте должно быть КЗ, незавивисмо от обозначения на элементе. Омметр в руки!
Я не "сервисный инженер". 10 классов церковно-приходской.

А если не КЗ, а обрыв? и схемы нет? "Сколько туда ставить... в граммах?" (с)
PS. "Я не "сервисный инженер". 10 классов церковно-приходской." - ахха... + лучший из унивнрситетов = вся последущая жизнь ;-)

Была такая же проблема - обрыв этого предохранителя. Заменил перемычкой - при попытке печати головка издаёт ультразвуковой хруст и через секунду БП уходит в КЗ защиту. Транзисторы целые, но в этот момент мгновенно нагреваются. Головке кранты?
ps: Где можно найти схему этого принтера (интересует БП)?
