Случилось так, что на моём R270 произошли 2 неисправности:
1. отключилось питание - сгорели транзисторы на материнкеQ6(C6082) и Q7(A2098), для проверки выпаял и другую пару Q2, Q5 (оказались целыми). В магазине купил только наши КТ 819Г и КТ818Г. Решил не впаивать их на плату, чтобы не ставить прокладку для изоляции коллекторов от массы и поставить на небольшие радиаторы (в другой раз легче менять будет).
2. выгорела дорожка на плате ЧИПОВ. Дорожку восстановил, а плату перенёс из ПГ на корпус принтера. Шлейф завернул. Теперь можно не тревожиться по поводу плохих контактов и проблеммы "Не видит картриджи. Теперь даже без картриджей индикация показывает, что всё О,кей.

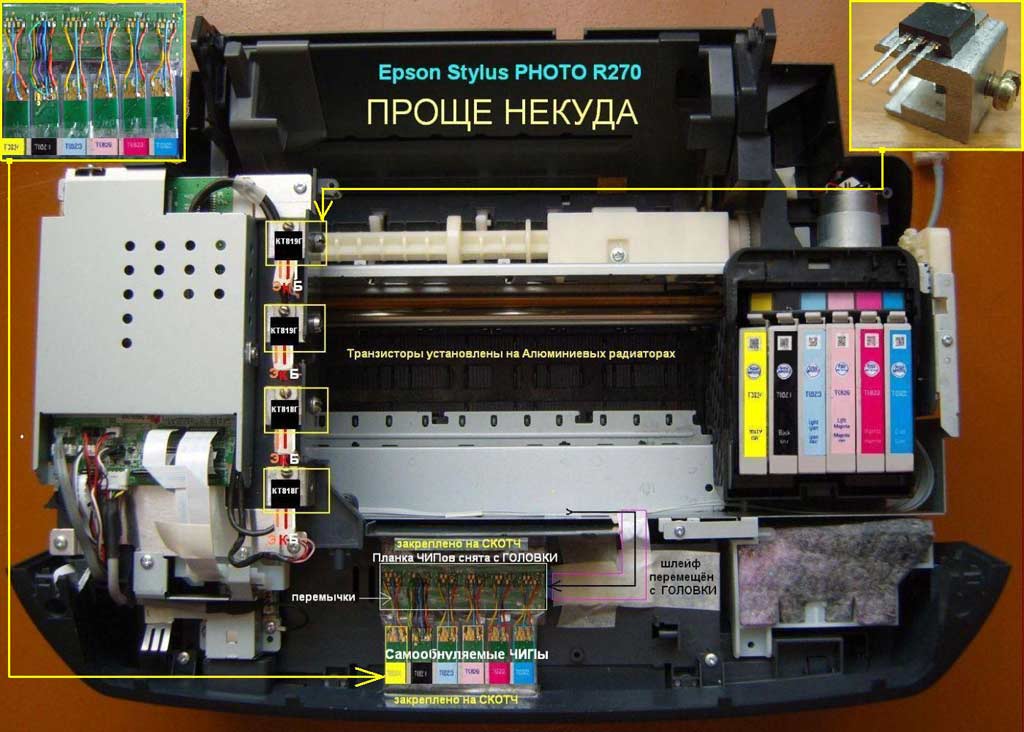

Всё это искусство можно посмотреть на Фото:

А что...хорошо...главное что б работал без проблем. :)

Забавно. Жаль, что фото некачественное и не видно, каким образом подключены КТ 819Г и КТ818Г к "маме"

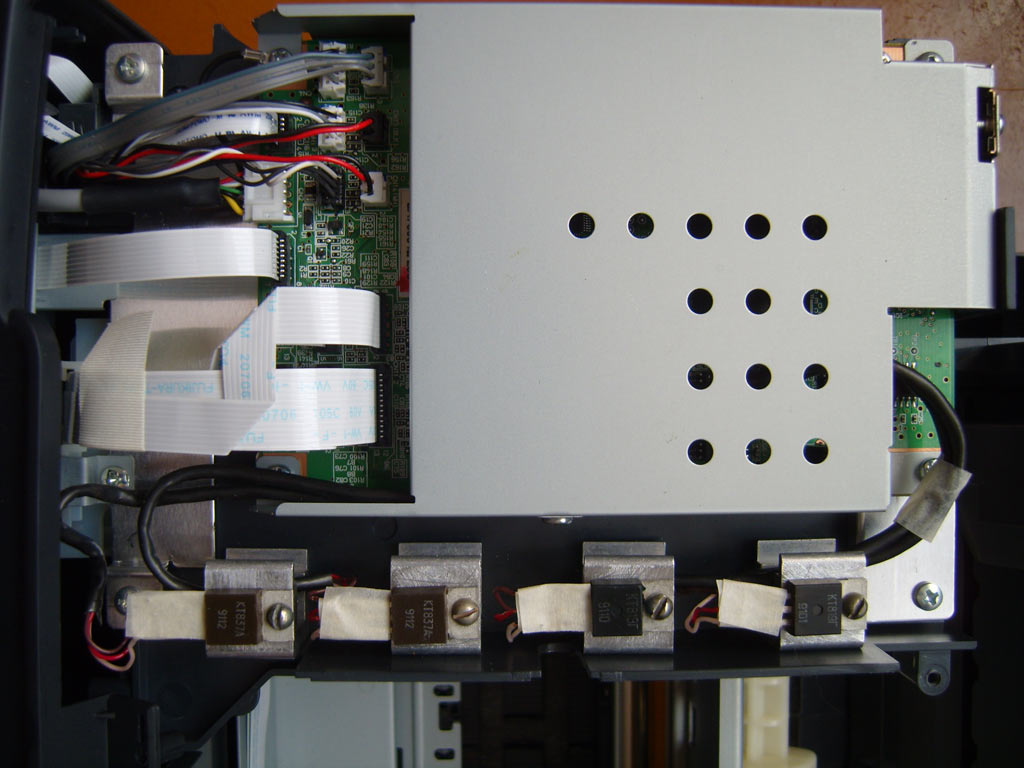

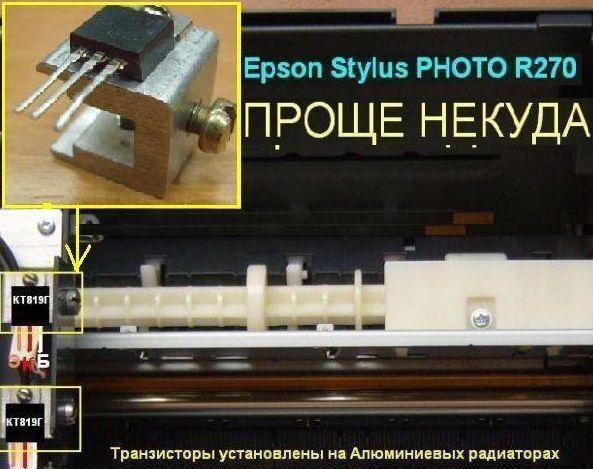

Уточняю детали: Транзисторы подключены очень просто - удлиннёнными проводами, уложенными для каждого транзистора в отдельный кембрик (ПХВ трубку). Всё таки ток может доходить до 15 А. Длина каждого шлейфика около 10-15 см. При выходе из строя любого транзистора, отпаиваешь три проводка (Э-К-Б), измеряешь, меняешь... Кроме того можно проверить тепловой режим каждого транзистора в отдельности (касанием руки, или термометром, если есть такой). h21 (коэффициент усиления) родных транзисторов = 350. У КТ818Г,КТ819Г всего 200. Чисто технически - этого не достаточно. Но работать будет. Желательно со временем найти родные транзисторы (поставить на эти же радиаторы, чтоб не заморачиваться с материнкой).

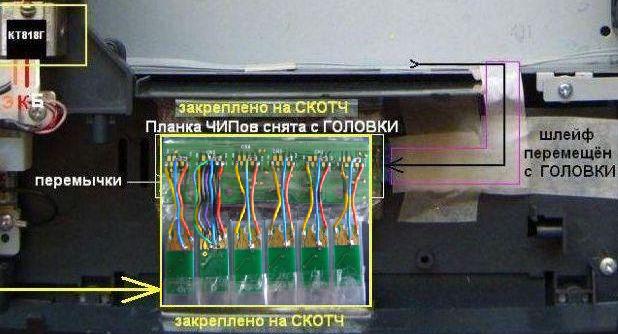

Плата с Чипами: Берёшь планку, вытаскиваешь из ПГ, распологаешь для удобства на прозрачном скотче (почти обматываешь), паяешь перемычки (один к одному - напротив друг друга), крепишь скотчем на любом понравившемся месте корпуса принтера. Далее шлейф с ПГ аккуратно вытаскиваешь и делаешь ему новое направление-положение. Всё крепится на скотч.

Это наверное только для авточипов годится?Другие обнулять как? В случае СБ-270 - принтер постоянно разобранным держать надо, либ кнопку обнуления выводить. Хорошо тем, что меньше вероятность залить контакты.

Akbar, принтер печатает?

ЮХа
:D
Тоже так раньше думал сделать на 270ом.
Но есть поговорка бывалых водил - не мешай двигателю работать, не лезь...
Сейчас вообще думаю 270ый свой продать.....

ЮХа (2nd September 2009 - 03:24 PM) писал:

Печатает, куда он денется. Просто с разными транзисторами и разными ПГ интересная вешь получается.
1. Если ПГ нормальная - подходят любые транзисторы этой серии (КТ818Г, КТ819Г, КТ837А, КТ805БМ и т.п) с любым h21. Даже не греются.
2. Если же ПГ не просушена (или полудохлая), то после нажатия кнопки ВКЛ. каретка как обычно включается в работу, НО: начинает греться какой нибудь один транзистор (или два в дазных парах), нарушается токовый баланс в плече из транзисторной пары (из-за разных h21). Далее каретка останавливается где-нибудь на середине, гаснет Индикатор питания... Тут я не дремлю и быстро выдёргиваю шнур питания.
При повторном включении всё повторяется, транзисторы при этом не дохнут.
Исользую этот принтер как стенд для проверки головок. Отличная вешь!

Головку можно проверить и менее экстремальным методом. Готовлю материал для ознакомления.
