ремонт Canon Ip 4200

|    Сообщение #1 Отправлено 17 августа 2009 - 17:11   Feliliks

Сломалась контактная площадка чипа картриджа

мое решение ремонта.

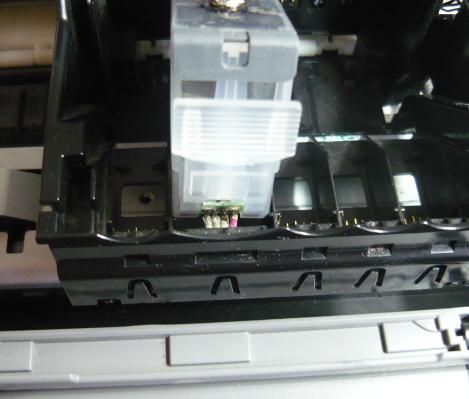

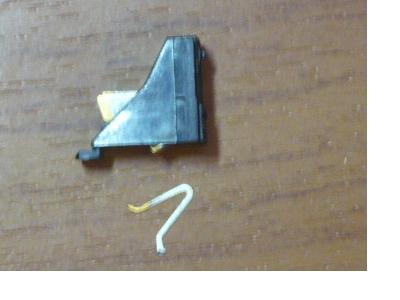

Контактная площадка была извлечена из корпуса установки картриджей. К чипу картриджа был припаян шлейф из 4 проводов. Провода пыли припаяны к печатной плате. Картридж стал определятся. Принтер работает

Прикрепленные изображения

  • Прикрепленное изображение: __________.JPG
  • Прикрепленное изображение: __________1.JPG

|    Сообщение #2 Отправлено 17 августа 2009 - 17:38   Episode

Оригинальное решение :)
Нас помнят, пока мы мешаем другим.

|    Сообщение #3 Отправлено 18 августа 2009 - 18:10   Cherema

Просмотр сообщенияFeliliks (17th August 2009 - 07:11 PM) писал:

Провода пыли припаяны к печатной плате

А чип, что., так и остался закреплённым на картридже?
Если так .. Удобно ли? (понятно что имеется ввиду снятие..запрака).
Не удобней ли снять чип с картриджа и закрепить "на вечно" вне картриджа.
(Просто этот момент ..закреплён-нет.. не понятен )

Хотя.. Судя по картинке.. у тебя обрезанный..под СНПЧ, и так "на вечно" :) установлен.
А вот у кого обломится..., а картриджи -вынул-вставил-, чип можно крепить вне картрида.
Давно об этом подумывал..- Руки так и не дошли :)
НЕ говори, что и как мне делать, НЕ скажу, куда тебе пойти!

|    Сообщение #4 Отправлено 19 августа 2009 - 13:48   Feliliks

как я понимаю в нутри картриджа установлен светодиод который закреплен на чипе. Если убрать чип с картриджа перестанет определятся картридж принтер печатать не будет. С лева стоит фотодиод и каждый раз проверяет картриджи на месте или нет рпи этом внутри картриджа мигает светодиод

|    Сообщение #5 Отправлено 19 августа 2009 - 15:57   barabasovich

Точно, точно. Если чип вне картриджа получится ошибка 6502, как при грязном световоде картриджа.

|    Сообщение #6 Отправлено 19 августа 2009 - 17:41   Cherema

У меня фотодиод заклеен с рождения..
А в общем, где-то расписано, как чем определяется наличие картриджах на местах.
А светодиод, светится ..мигает, по иным случаям.

Так, как лично не пробовал (чип вне картриджа)
Ничего не могу ни утверждать, ни отрицать..
Теоретически ..возможно.

PS

Нашлось в закладках, где рабиралось..эксперементировалось.. с заклеиваниями и..и..
У кого хватит терпения и желания найти нужное, пож >
http://forum.ixbt.co...013/035185.html

У меня уж многое стёрлось из памяти :)
НЕ говори, что и как мне делать, НЕ скажу, куда тебе пойти!

|    Сообщение #7 Отправлено 20 августа 2009 - 11:12   Feliliks

Заклеиваешь фотодиод начинает выдавать ошибку 6502, значет идет общение, значет идет общение, определяет картридж на месте или нет. Проверка происходит тогда когда вынул картридж и поставил на место, а не каждый раз при включении принтера.

|    Сообщение #8 Отправлено 20 августа 2009 - 12:42   Cherema

Feliliks

Открой крышку, и заблокируй датчик "открыта-закрыта" и смотри, что происходит при вкл/выкл.
Ну и т.д. и т.п
Светодиод на чипе не светится и не мигает в этих случаях.. (Он нуже для иных целей).

Ну а далее, так какое участие принимают непосредственно чипы в этих случаях?
