Несколько манипуляций над принтером с установленной СНПЧ (капсульная система от Resetters.com).
Оригинал статьи: Модернизация Epson TX106

Модернизация Epson TX106
1. На некоторых моделях малобюджетных принтеров Epson перестала ставить пластину защиты сигнального шлейфа от истирания о металлическое шасси.

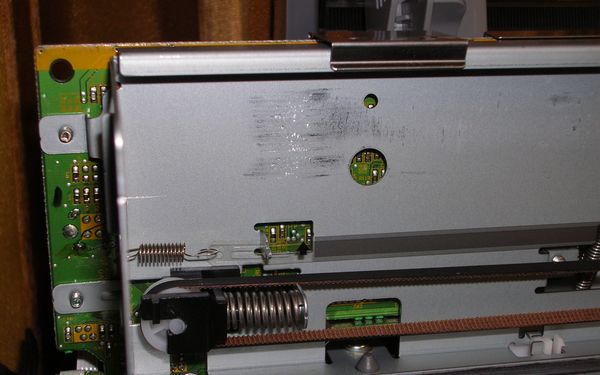

На фото видны следы трения на металле, а на шлейфе остается черное "масляное" пятно.

Результатом может стать такая неисправность [форум restters.ru].

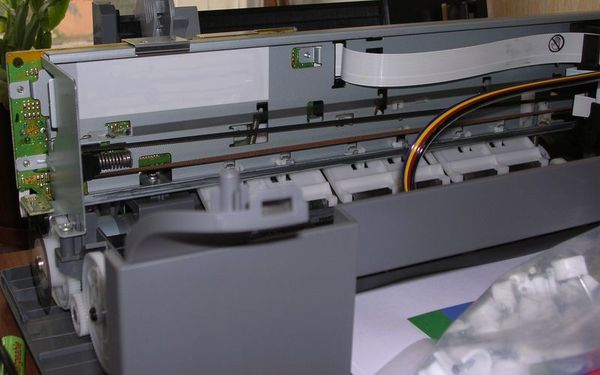

Устраняем проблему при помощи кусочка гладкого пластика и клея.


2. Штатная инструкция по установке СНПЧ предлагает прокладку чернильного шлейфа по кареткой ПГ.

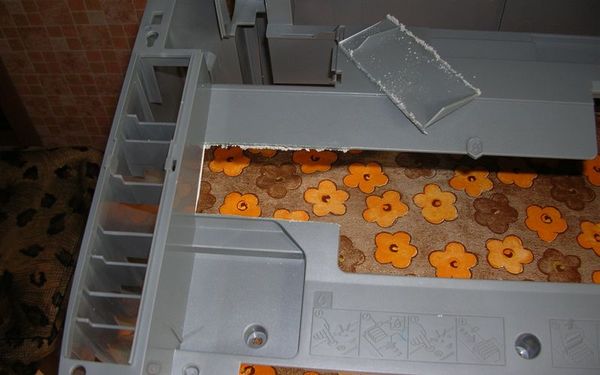

Однако конструкция корпуса такова, что взбрыкивающий при движении каретки чернильный шлейф может оказаться между верхней стенкой корпуса и кареткой. Чтобы обезопасить шлейф берем в руки ножовку по металлу и напильник.

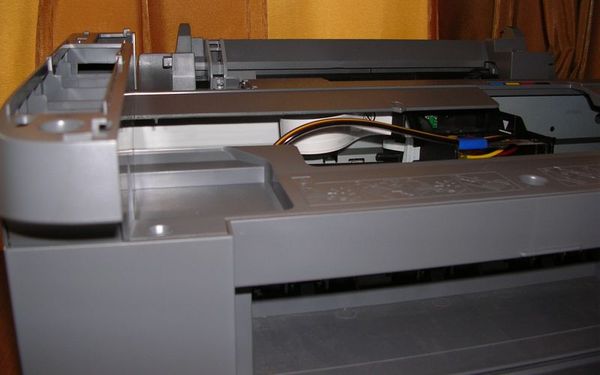

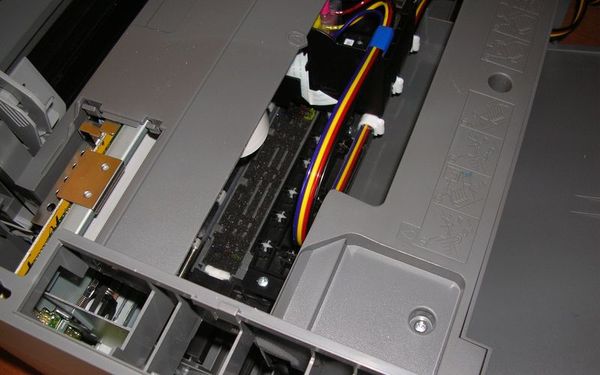

Здесь видно как шлейф поднимается выше уровня отпиленной части корпуса.

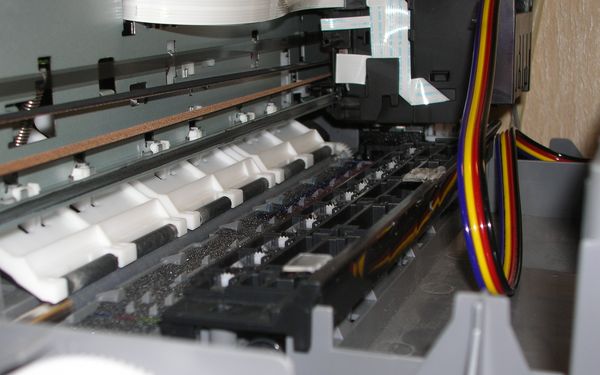

Теперь шлейф свободно движется в пропиле.


3. Пластиковая полоска "удочка" из комплекта СНПЧ сломалась вскоре после установки как раз об отпиленную в п.2 часть корпуса. Через некоторое время (после наступления теплого сезона) петля шлейфа стала опасно провисать.

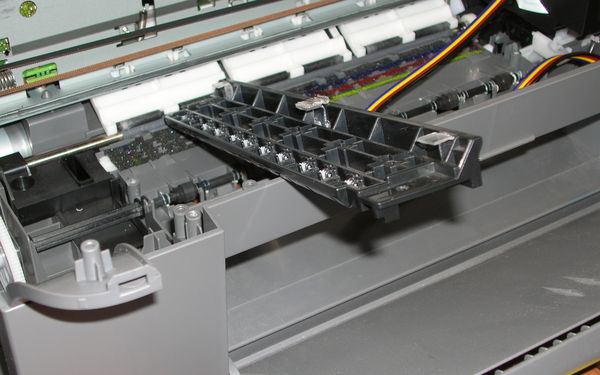

Для устранения провиса было решено установить полномерную пластиковую полоску для поддержки шлейфа. Однако панель с направляющими шестеренками в оригинале имеет "карниз", который расположен слишком близко к каретке ПГ. И закрепить на этой панели, не мешая свободному ходу каретки, конец ленты я не смог.

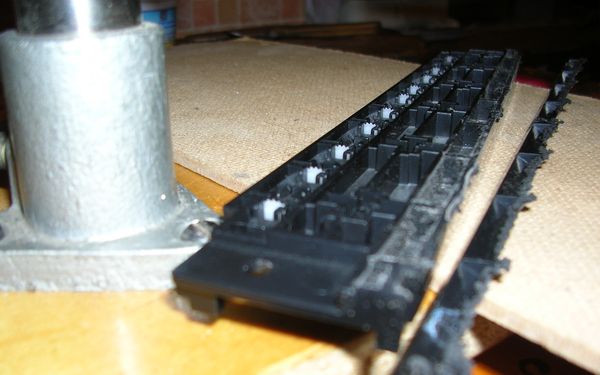

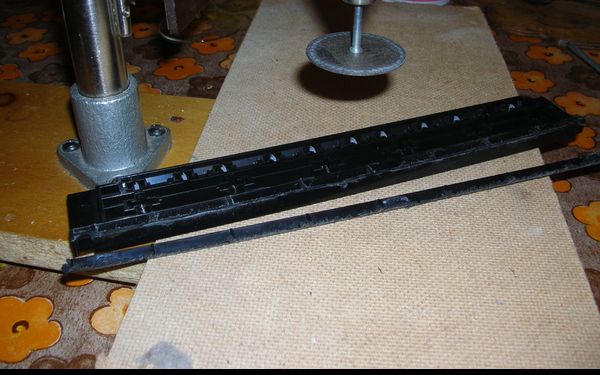

Здесь нам поможет отрезной мини-диск (купил в радиодеталях) и сверлильный станочек (извиняйте, эксклюзивный :) ). Избавляемся от излишков.

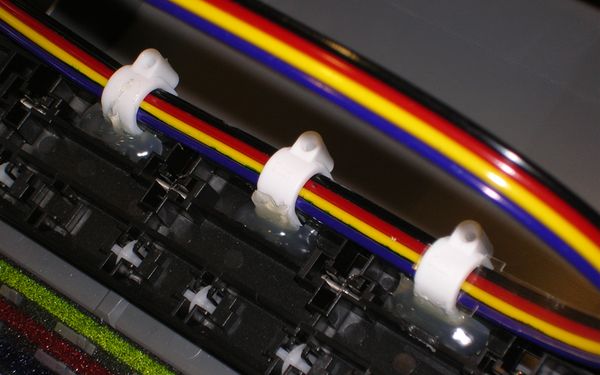

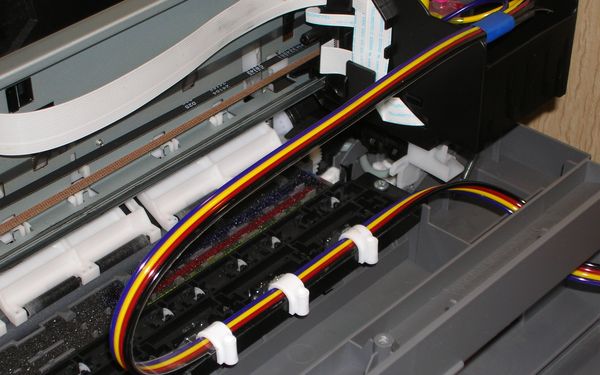

Шлейф прижимаем пластиковыми скобками для кабеля (9mm), которые фиксируем китайским "соплеметом".

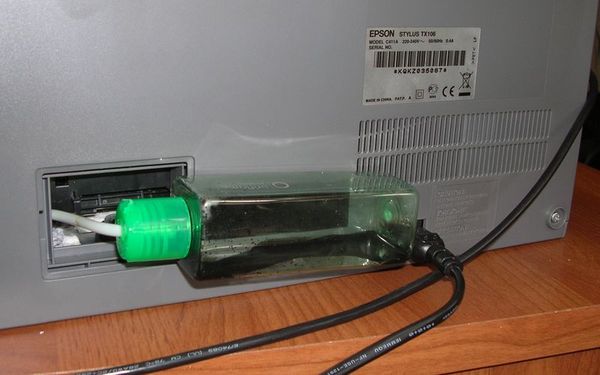

4. Классика жанра, так сказать. Вывод слива из "памперса" в баночку :)

А что...хорошо...но это кто "пилять" не по-боится...:) А по сигнальному шлейфу...наверное проще скотч двусторонний...и поролон тонкий...я так...

koka (5th August 2009 - 05:59 PM) писал:

неподдерживаю, более того, несоветую!

Имел ввиду не напрямую по сигнальному шлейфу Роман...а что касается-сигнального шлейфа...ты не понял, или я неправильно высказался. :)
Просто на то место где показано...туда, то что я сказал. :)

Тонкий поролон - штука тонкая
Со временем начнет превращаться в липкую труху.
Хотя наверное от марки зависит.
И если принтер столько времени проживет.

Наверное прав...у рекламщиков (наружных) много чего можно для этого прспособить. :)

jagulator
Приятно встретить человека с руками и головой, который, кроме всего, еще и правильно этим всем пользуется :)
Спасибо за материальчик.
А как бы его к нам сюда продублировать? :)

Да на здоровье.
Добавил примечание :)

Чего-то Ваш ЖЖ не доступен уже минут 30-40...

=== UPD ===

Скопировал статью, только "примечание" ;) не стал копировать...

koka (5th August 2009 - 11:06 PM) писал:

ну я теперь не понял, но сигнальному, после увиденных у коллеги запоротых 5-ти штук, принтеров, не провожу!

Ладно...что бы расставить на места...на то место где белый пластик показан на фото, туда скотч и на него тонкий поролон (очень тонкий...как замша). А...уточнил у рекламщиков-"флок" это...в листах...можно отрезать куски какие надо. :)
Теперь надеюсь понял. А не по сигнальному шлейфу...эх, надо было написать-"что касается вопроса сигнального шлейфа"...:)

koka (6th August 2009 - 09:12 PM) писал:

так а что ты по сигнальному шлейфу проводишь, я так и не понял?

Ничего. :)
