Здравствуйте. У меня такая проблемка: на МФУ CANON MP500 печатал фотографии, вчера на третьей фотографии принтер начал печатать тоненькими полосами; т.е. каретка работает, бумага вывлазит но вместо изображения еле видные полосы (скан прилагаю). Я начал проверять все остальные функции МФУ (сканер И т.д.) - все работало, но почему -то в сервисный режим мфу не хотел входить. Думал полетела голова... но как назло случайно вынул вилку из розетки когда парковалась головка принтера... и после этого мфу вообще не включается . Носил в 2 сервиса - в одном сказали: сгорела материнка, в другом: сгорел блок питания, понес в третий, а там вообще отказались браться .
Сам решил проверить.
БП на выходе не подключеный к плате вроде выдает нужные напряжения (24V,16V,32V постоянки - написано на БП, а тестер показывает эти напряжения только в режиме переменки, а в режиме постоянки все три напряжения в три раза меньше . Не пойму это тестер глючит или так должно быть? ) , а при подключении БП к плате одно из напряжений (32В) падает до 16В ( опять же в режиме переменки) .
Гарью не воняет ни плата ни БП, кондеры не вздуты, предохранители на БП - рабочие, предохранители на плате - не могу найти (F1, F2 - нету, а есть какието от NF 101 до NF 109, но звонятся нормально), шлейфы все целые, обрывов нигде нет, голова не залита, проблем с электросетью не было.
Помогите советом, можно ли еще что-то сделать , или уже - труп.
Я бы не возился с ним но у меня есть новая голова к ip 4200/ MP 500, - жалко выбрасывать...
Очень надеюсь на Вашу помощь. Заранее благодарен.

Прилагаю скан недопечатаного фото ( фото было согнуто пополам, так что на преегиб не обращайте внимания и Тест дюз.

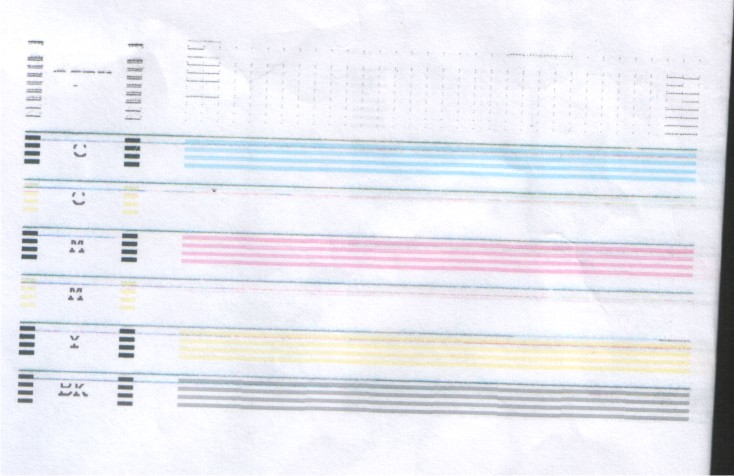

- тест дюз
- недопечатанное фото

Тестр на "глюченность" можешь проверить так-замерь напряжение на батарейке.Если будешь замерять на пальчиковой должно быть около 1.5В если на кроне около 9.Естественно тестер ставь в режим измерения постояного напряжения.


ИМНО если даже не можете замерять напряжения, не следует лазить в электронику принтера, лучше точно не будет, ну разве что случайно что-то нормальное сделаете.

Я бы на вашем месте либо согласился с тем, что сказали в сервисе ( сгорела материнка ) или нашел бы четвёртый, пятый, шестой сервис... - скажут то же самое. ...а с вашими познаниями в аппарат лучше не лезть ( ...хотя, хуже ему уже не будет...).

Скан теста дюз характерен для неисправной головки ( значительно реже такую же картину может дать неисправная плата управления или ломаный шлейф каретки - это проверяется подменой узлов с донора. ), а вот обрыв изо при печати ( как на втором скане ) более характерно для выхода из строя платы управления... ...так что, похоже, что у вас вылетела головка и прихватила с собой и плату управления. Обычно в такой ситуации у аппарата должна быть индикация неисправности ( для вашего случая чаще всего бывает 20 желто-зелёных перемигивания индикаторов, с разделяющим серии миганий продолжительным зелёным свечением, или в мониторе состояния, на компе, к которому подключен аппарат - код ошибки 6500 ), только потом, когда аппарату настаёт окончательный кирдык, он перестаёт включаться...
...для начала, я бы на вашем месте, попробовал вытащить печатающую головку и включить аппарат без неё - чаще всего КЗ в неисправной головке и бывает причиной того, что аппарат не включается. Если и без головки не включается - обычно уже всё - только менять мать ( а с учётом того, что ещё и головку менять - на эти деньги можно полтора новых аппарата купить... )...

PS: ...а напруги БП, если аппарат не включается - можно и не мерить - там будут присутствовать только дежурные ( заниженные ) напряжения поддержки и их уровень не нормируется. Рабочими ( теми, что указаны на БП ) эти напряжения станут только после того, как контроллер аппарата протестируется ( после нажатия кнопки ВКЛ ) и выдаст на БП сигнал включения рабочих напруг...

Попробуй аккуратно вскрыть блок питания и проверить выходные цепи. Если при измерении тестером все как описано в первом сообщении, то имеет место значительная переменная составляющая на выходе. Могли высохнуть электролитические конденсаторы или пробиться (либо давать утечку в обратном направлении) диоды во вторичной цепи. Также может срабатывать защита. Я бы рекомендовал проверить электролиты и диоды тестером. Если есть возможность, диоды надо проверить при обратном напряжении, несколько меньшем максимального, на наличие утечки (либо поменять от греха).

P.S. О срабатывании защиты можно судить, подключив к выходу блока питания светодиод через резистор. У некоторых контроллеров длительность цикла перезапуска при уходе в защиту настолько мала, что тестером (особенно цифровым) этого можно не заметить.

Как я тебя понимаю ТС, у меня предсмертные конвульсии были почти такими же. Результат сгорела головка (советую ее снять и посмотреть, там в виде такого нагара обычно получается) и сгорела материнская плата которая справа (вертикально стоит), на материнке херова туча сгоревших предохранителей. Сервис центр дал заключение что сгорела и головка и материнка. Но МФУшка у меня проработала 3 года на неродных чернилах и постоянно заправлялась, и себя по деньгам отбила так как использовалась для печати фото на документы и небольших тиражей фоток. Когда выгорает головка там происходит ряд замыканий как я понял вот из-за этого и вылетают предохранители на метеринке, но они настолько маленькие что лично я б их не перепаял. Короче ремонт дороже нового МФУ, хотя если есть головка новая то попробуй поэксперементировать с материнкой вдруг что и получится. Хотя без паяльной станции нормальной думаю необойтись. А если нет то на свалку. Я вот его на запчасти пытаюсь продать на интернет аукционе и то никто не берет.

Всем спасибо за советы. Проверил все диоды , конденсаторы, транзисторы, предохранители на БП - рабочие. Потом плюнул на все и заказал EPSON R295 и сканер EPSON V30.
PS. Осталась новая голова к Canon pixma ip4200/ MP500. Мож кому надо?
