Уважаемые единомышленники!
Про разборку своей МФУ-шки я рассказал
http://www.resetters...showtopic=16148
Однако, никакого выхода пока не нашел.
На форуме, в основном, описаны похожие проблемы, но связанные с загрязнениями, выработками мех. части и т.п.
У меня немножко другой случай.
Просто после сборки девайса головка медленно подъезжает к месту парковки (над памперсом) и когда начинает крутиться вал слышится неправильное сильное жужжание (99% как будто проскальзывают меж собой шестерни или шестерня-ремень привода). Принтер указывает на сервисную литературу.
После разборки я механики не касался. Просто постирал памерс.


Расскажите пожалуйста немного о том, что происходит на последней стадии парковки когда начинает вращаться направляющий вал (+ он ходит вверх-вниз. по-видимому "пристраивает" головку на капу).
Какие датчики задействованы в этот момент? Куда теоретически обратили бы внимание Вы в подобной ситуации. (печатал принтер мало. вручную капа очень легко ходит вверх-вниз)

P.S. справа от головки среди шестерней нашел две, на которых стоят какие-то метки. эти метки просматриваются в маленькие окошки одновременно при вращении вала. Может быть дело в их местоположении в момент парковки?

Заранее благодарю за любые ответы.

Цитата

А когда разбирали Вы не запомнили как эти шестерн стояли? Скорее всего при сборе Вы не придали им значения - вот из-за них и треск(правильнее из-за того что они установлены неправильно)....
Придется снова разбирать...

Конечно не запоминал. Все думал когда же доберусь до памперса.... А принтер стоит опять разобранный. Что с ним делать не знаю. Вот и прошу компетентных мнений.

ServiceManual скачайте для своего МФУ - там подробно сборка-разборка расписана....
Это будет гораздо бысрее и понятнее. Поищите на форуме, может кто выкладывал на Ваш аппарат..

Со сборкой проблем нет. Если я не ошибаюсь, в сервис мануале не будет ничего о настройке, юстировке и т.п. Там просто схаматично показано устройство по винтикам. Собрать Я принтёр могу. Даже спорных моментов не возникает. Просто он не работает как раньше :( Вернее, вообще не работает. Интересно именно узнать про процесс парковки. По какой причине вал может так жужжать?....мать его...

Продолжаю воевать....

Специалисты, подскажите:

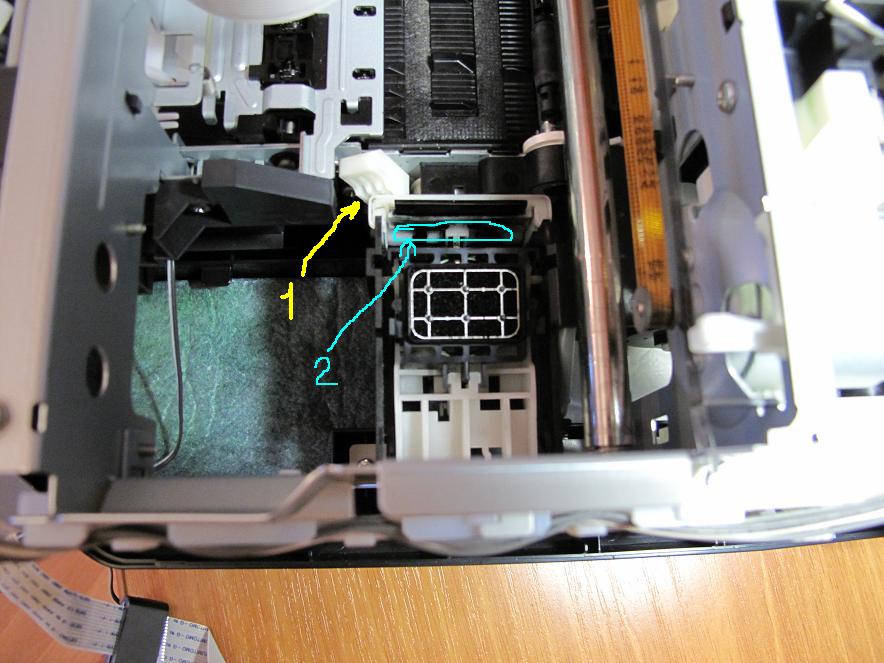

как снять ракель?
как снять капу? в месте 2 видны поддетки высохших чернил. Хочу промыть спиртом.

Рычаг 1 блокировки головки при парковки "вручную" должен ее блокировать? В моем случае он не шевелится.

Благодарю за помощь.

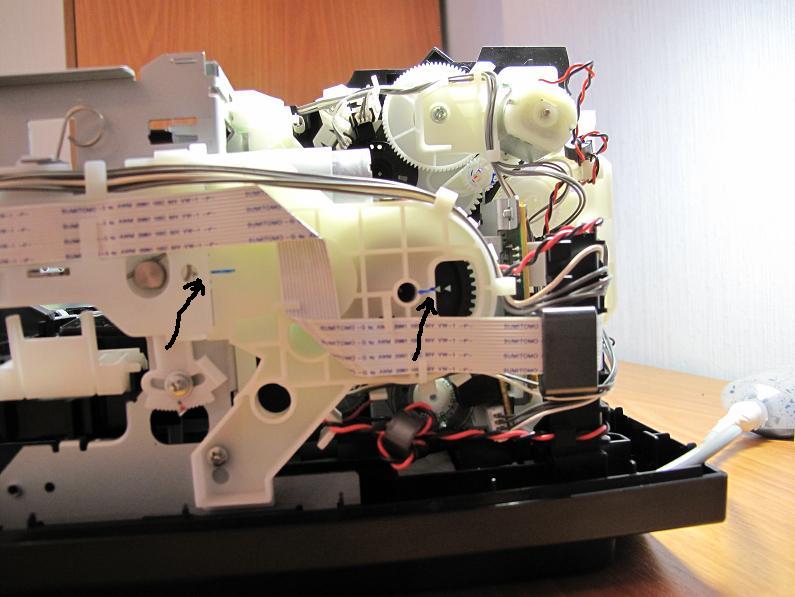

И еще есть картинка тех самых меток. За что они отвечают при парковке? (если крутить шестерни вручную, то, сделав оборот, обе метки на шестернях ровно совмещаются с отметками маркера)?

"Вручну" -нет...только когда крутить шестерню вала подачи бумаги (котрая слева)...совместите по меткам...

Уважаемый KOKA! Спасибо за ответ! Я только что с ужасом подумал о том, что всю разборку производил намагниченной отверткой!!!! Там же ведь куча магнитных кругов + энкодер!!!!
Наверно это ВСЕ!??.... Если это так, то надо срочно об этом всем рассказать, чтобы не повторили!!!!

:D Ничего страшного...энкодер к магниту никакого отношения не имеет. :) Можно такой...сам пользуюсь. :)

Серьезно!????? Меня так передернуло!!!! Подумал, что с принтером можно сделать ВСЕ (обчитался форума), но ничего про перезапись магнитных лент НЕ ВИДЕЛ!!! Блин. Опять полон оптимизма. Только что пытался снять блок капы с помпой. На 690-ом это невозможно. Вернее, снять нужно ВАЩЕ ВСЕ!!! Я с ума сойду! Кручу большие шестерни с метками, но этот замочек головки не шевелится. Может из-за него?....х.з....

AlexNike (11th July 2009 - 07:03 PM) писал:

Ошибаетесь. В СМ есть инфа о настройке и юстировке, и об этих метках там тоже есть, но... самого СМ - нет.
По крайней мере - у себя не нашел...
Если до пн. трабл не решится, поспрашиваю СМ у знакомых, но не факт, что найдется.
По крайней мере - попытаемся...

Episode, KOKA и все все все, кто помогал мне в мою "трудную минуту"!!!
Спасибо Вам огромное! Позор мне! Никому не говорите, что я один шлейф при первой сборке забыл подключить....
Я раскурочил все МФУ и когда "мылил веревку", случайно это заметил....
Еще раз благодарю Вас.
Все равно в этом много хорошего:
1 много новых друзей
2 чистый памперс
3 изучил правила Форума (т.к. был кое-кем заБанин аж на 3 дня :'(
4 отправил нужную людям Тему о разборке 690-го

В общем, выбираю новую систему СНПЧ, а не новый принтер.

P.S. всем остальным: будьте внимательны при разборке любого девайса. Если ты-идиот и не запоминеашь, тогда ЗАПИСЫВАЙ!!! Я уже давно записываю.... :)

тема закрыта

Так приходит опыт-сын который... :)

AlexNike
Мои поздравления :)
Спасибо, что отписались :D мне теперь не придется теперь тащить ящик пива в СЦ

Будете у нас на "Калыме"...милости просим... Вместе это пиво и пустим...через помпу в памперс... Сотрем пену с губ капой и еще нальем по рыбку... :) чтобы ни одна пружинка не заржавела.

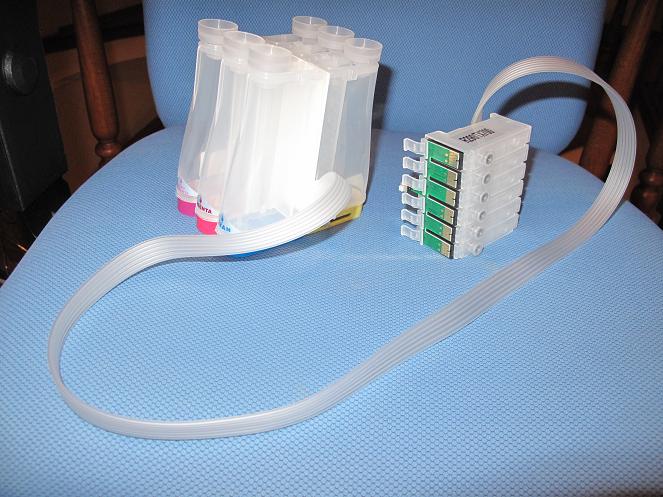

Сегодня купил систему IST (у нас кроме RDM и ISTа ничего не продается). На форуме такой что то не видел. Буду опробировать (на предыдущей RDM на катридже клапан стал подпускать и пока дюзы пробить не могу (думаю, пружинка и сгнила. RDM-овский катридж раскурочу-утпишусь.

AlexNike (13th July 2009 - 08:22 PM) писал:

То ли смеяться, то ли плакать...

Действительно...даже не знаю...наверное не всем понятно...что это "братья-близнецы". :) Только доноры по-другому переставлены. ;)
Но как говорится-"дай-то Бог." :)

Искатель
Если и смеяться, то это будет смех сквозь слезы...
Сколько прочитано и... ничего не понято...

AlexNike (12th July 2009 - 12:43 AM) писал:

а я - полный , я разборку фотографирую и всем советую

Да понимаю блин... только ИСТы на ощуп приятнее в смысле, что пластик мягкий. на РДМ после первого вставляния фильтров дырки потрескались. плекс этот какой то фиговый. с чернилой, правда, за год в реакцию не вступал. потекли пару штуцеров на донорах, черный клапан потек. надеюсь на лучшее (все из-за того, что у нас не из чего выбрать. попробую заказать по почте). Пока набираюсь с вашей помощью опыта. Мне ваще 690 не нравится, т.к. это МФУ. Пустил его вразнос (думал, не соберу после стирки памперса). Не бывает 3 в 1. Хочу принтер сугубо для фото. На этом тренируюсь.
А, в общем, понял еще такую весч: Люди делятся на тех, кто печатает постоянно (помпу желательно отключить :) и на остальных, которым на помпу...пофигу...
Я на форуме почерпнул очень много полезного, а еще больше еще не узнал. Но использовать придется лишь небольшую часть знаний, ведь чем больше работает принтер, тем больше создается "интересных" случаев, тех, о которых Вы и рассказываете. Это классно. Я печатаю в свое удовольствие, мне очень нравится, но было дорого. СНПЧ-это возможность иметь классное хобби, разрядку, общение с далекими друзьями и куча положительных эмоций (оживление МФУ например :)
...что то меня понесло.... :)
