Уважаемые форумчане!

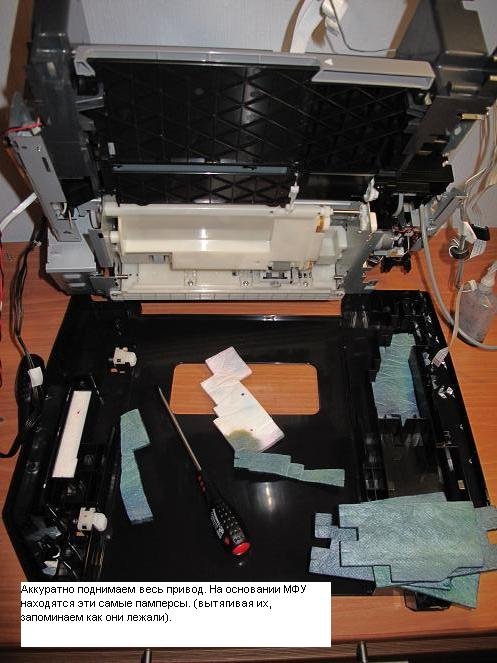

Как и обещал, делюсь плохим, но полезным опытом разборки данного девайса. После того, как из 6-ти доноров после их сильного поднятия утекли все чернила через головку в памперс, очень захотелось достать его и постирать.
Поискав тему по разборке данного устройства на форуме, ничего не нашел и решил действовать самостоятельно.
И вот, что из этого вышло….

P.S. после сборки печатающая головка ужасно жужжит при парковке и МФУ выдает ошибку. (наверно сбил шестерни).
Приветствуется любая критика и советы знающих участников форума.

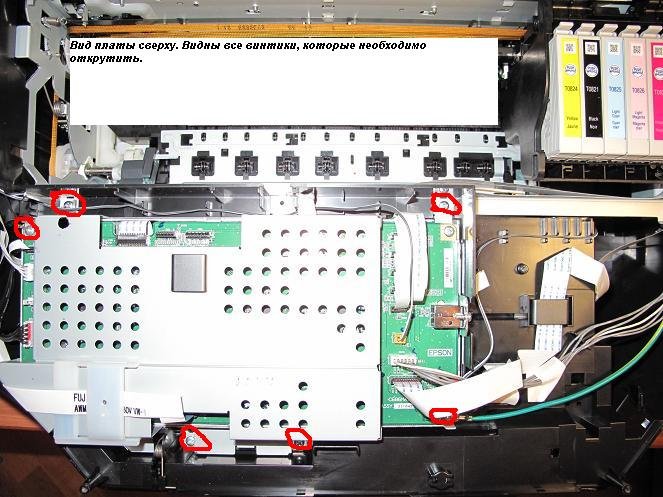

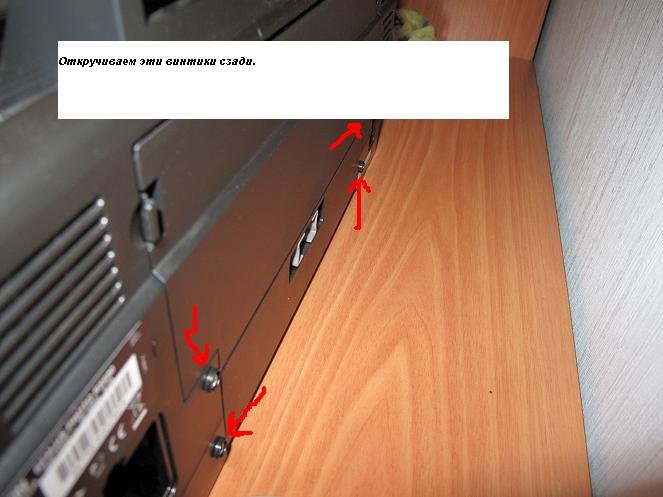

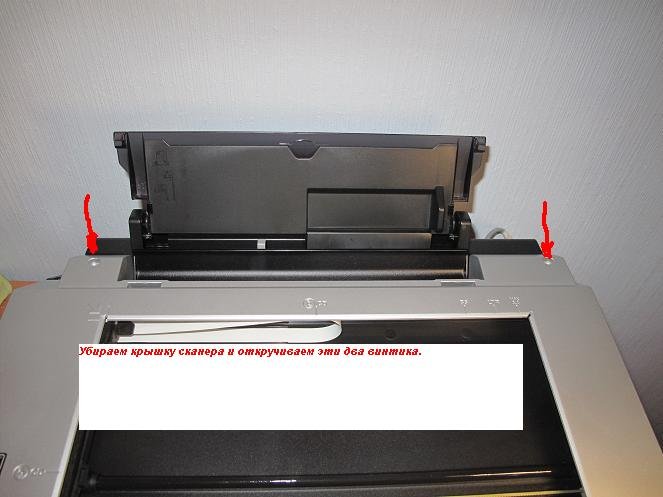

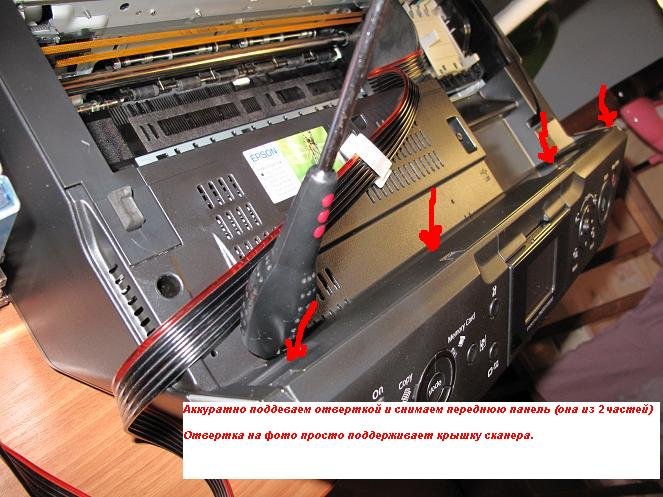

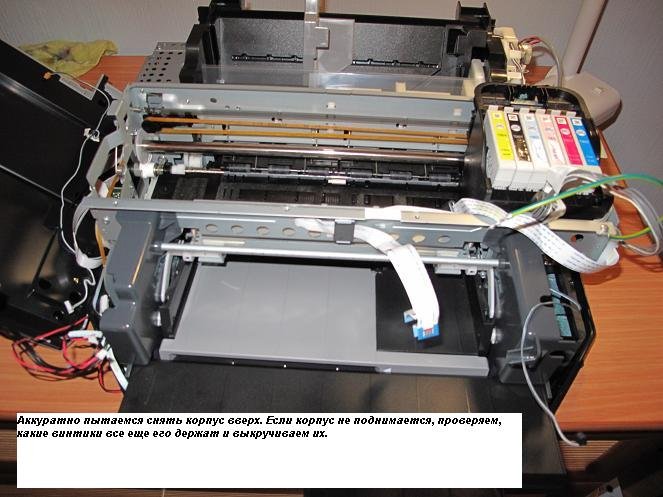

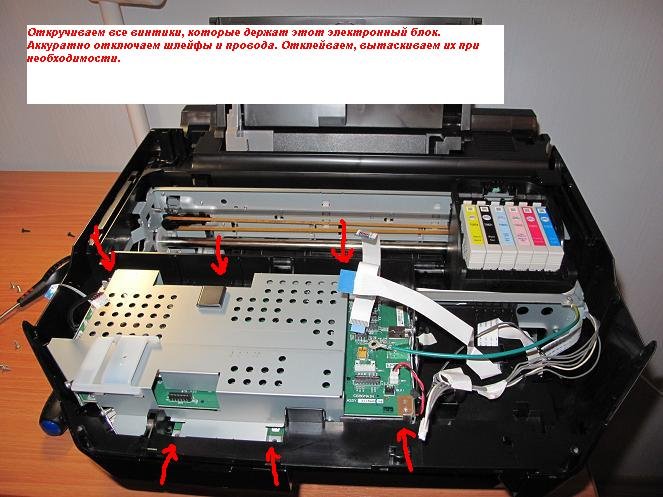

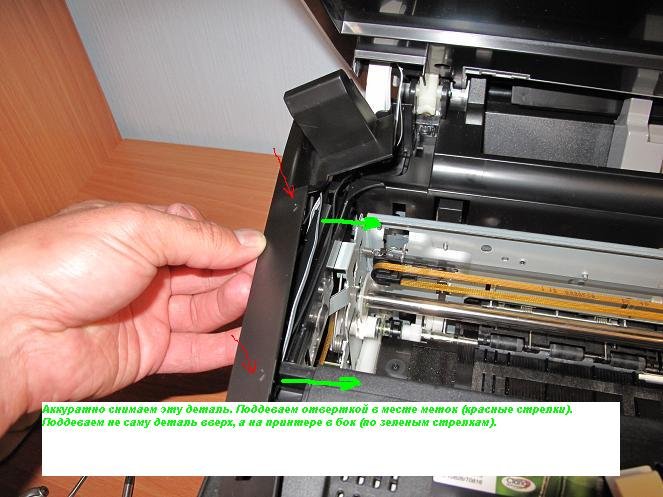

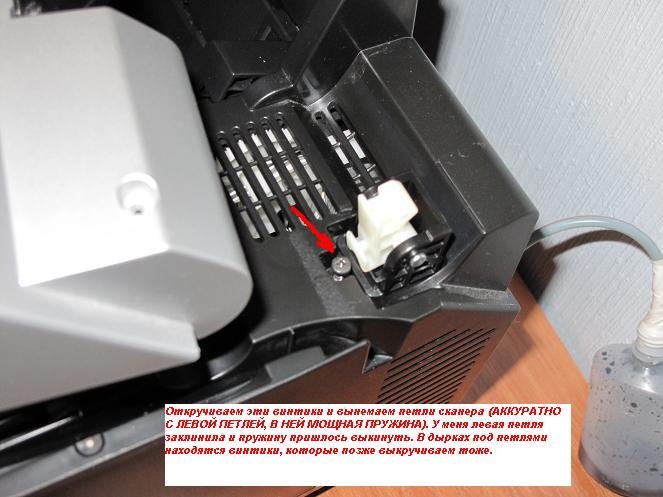

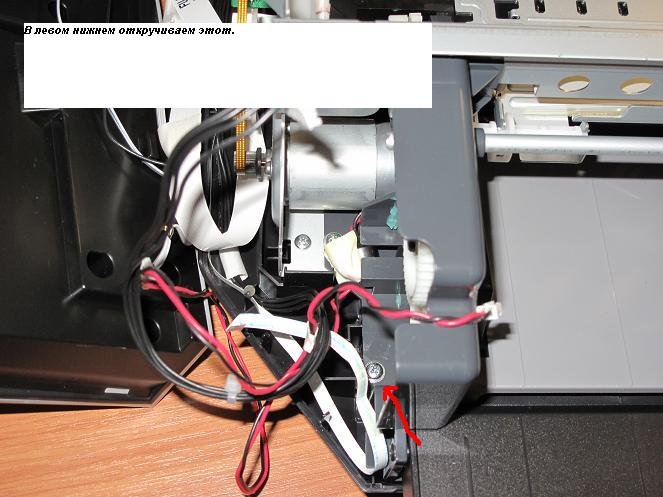

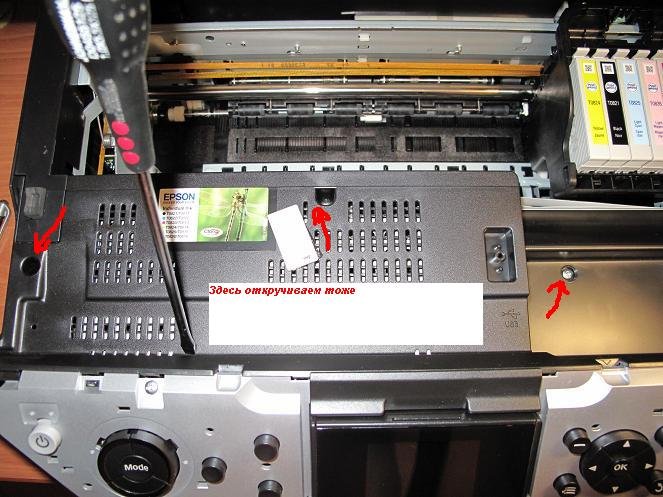

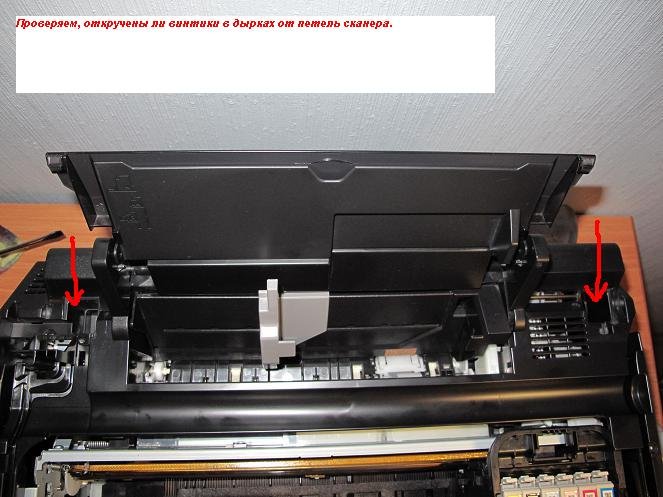

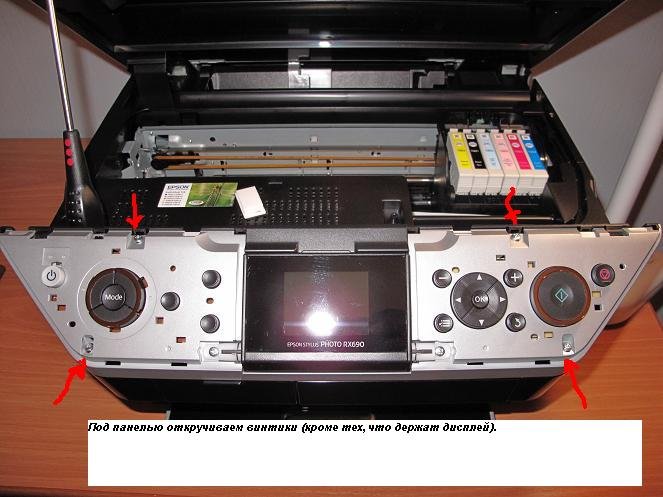

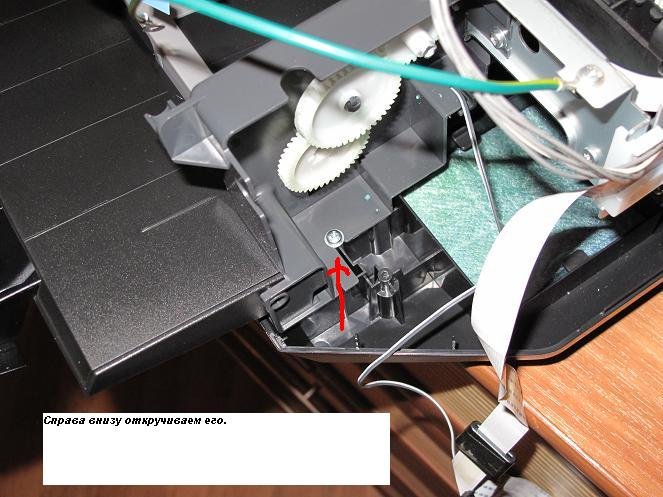

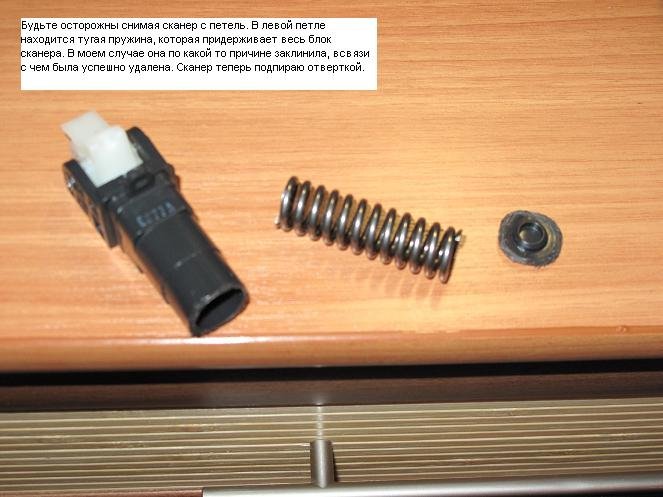

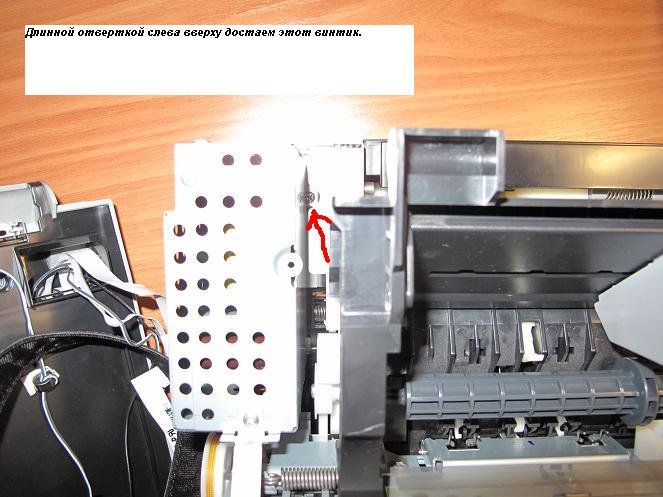

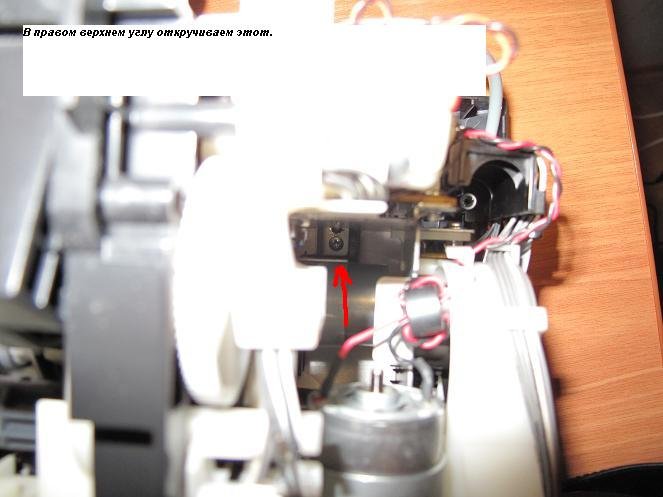

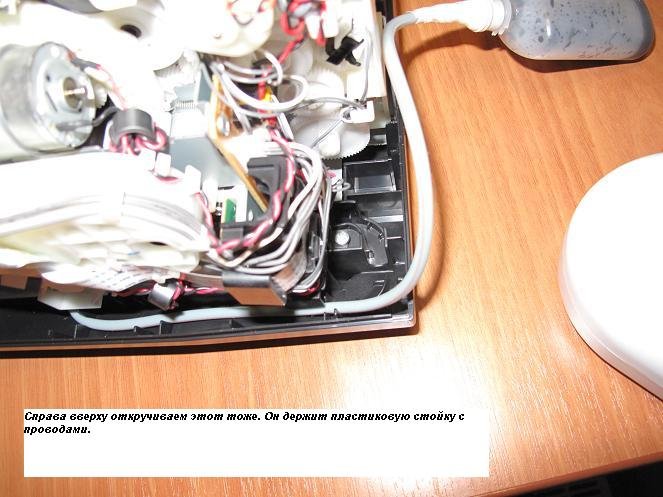

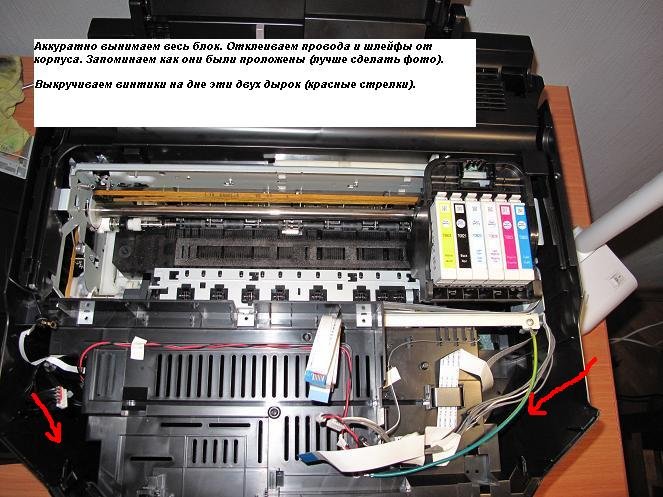

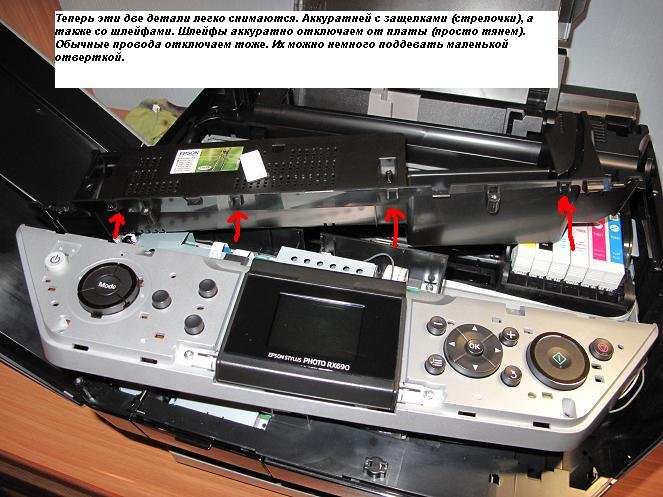

картинки удалось загрузить только так:

Эх...не надо было...разбирать...что уж тут посоветовать-правильно собрать.
З.Ы. Но всё=За фототоотчёт спасибо.:)

Да не за что....и Вам спасибо за положительную оценку. уже присматриваю новый принтер :) если этот оживет-расскажу о причине поломки. Блин! Где-то видел темку про совмещение каких-то меток на шестернях. Или как-то так. Я нашел синие метки на двух. Что с ними делать ума не приложу. Может кто знает об этом? + хочу, не собирая, подключить все мозги и помучить его в разобранном виде. Уж больно все закрыто, когда его собираешь...

AlexNike
Спасибо за подробный фотоотчет
Тему немного переименовал и перенес на основной форум.
Загрузил изображения на наш сервер.
Добавил ссылку в навигатор по важным темам раздела.

AlexNike (11th July 2009 - 12:03 AM) писал:

там , в шестернях, есть отверстия, их при сборке совмещать с отверстиями в корпусе, или соседних деталях!

по сборке: когда принтер собрали надо открыть заднюю крышку (маленькая которая) и проверить белый шлейф, когда я его подключил (он оказался наполовину выдернут) жуткие звуки при вращении вала пропали

Павел tiger сказал:

Подтверждаю, каким образом этот шлейф выдернулся непонятно но факт, поправил и принтер завёлся. Интересно как вы дошли до этого?

Автору сапибо за схему разборки, правда пару винтиков вы пропустили )))))

Доброго времени суток! Проблема: общая ошибка после того как прокрутил слева шестеренку, чтобы поднялся ограничитель, выпустил головку. Код ошибки 0х01
Шестеренку пробовал прокрутить в обратную сторону - ошибка не прошла... Где искать решение?
