катриджи 141 140
нужно купить капельницу 6 шт. почему 6 объясню позже. по 15 руб. (говорили что есть для новорожденных по тоньше но я их не нашел)
стержень от ручки по тоньше у которых паста закончилась. и внутри стала прозрачной.
Иголка
свеча
спички
шприц.
клей (я меня был только один для декора квартиры всякими пенопластом полиуретаном плинтусов потолков ит.д. если он засохнет то станет очень твердым как пласмасс думаю он хорошо герметизирует.)

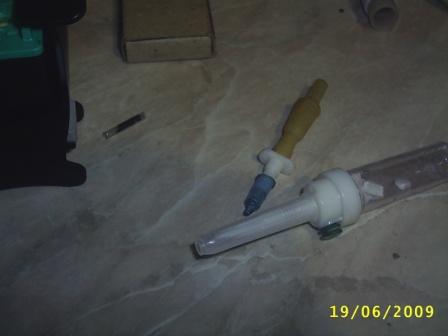

из капельницы вырезать трубки.. и оставить во эти штуки они еще пригодятся


Эти манипуляции со стержнем... все делается ради того чтобы была гермитичность и шланг не помялся под давлением хомута и для точго чтобы был Г образный переход чтобы шланги не прижать чем нить, и еще читал в форуме что трубка не должна прикосаться с поролоном. для этого нижний конец плавим и по бокам делаем дырки. и поролон втоптал в глубь где трубки выходят

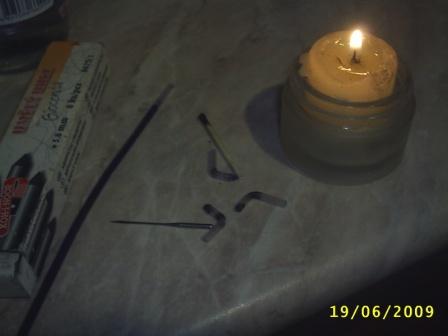

потом берем стержень из ручки у которого паста закончилась да так чтобы была прозрачной (но таковой у меня не окозалось прошлось ковыряться в нем иголкой с намотонным на него нитью)

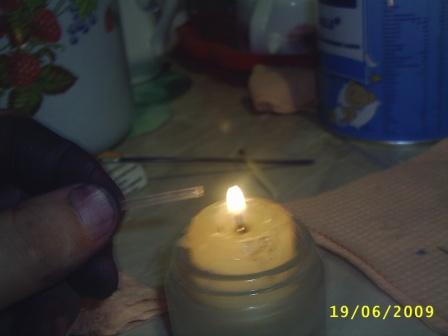

кароче прочистил и зажег свечку дальше примерно нарезаешь 2 см. точно незнаю но у меня были короче. и плавишь один конец чтобы было герметично проверяешь дунув в него.

во так.

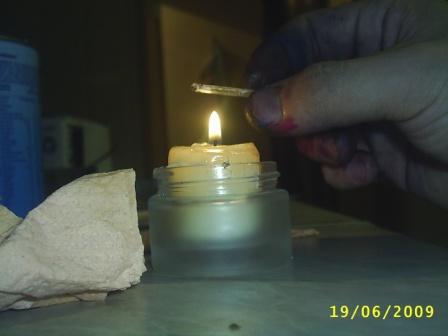

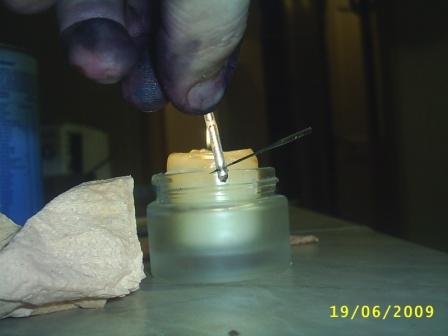

потом греем иголку над пламенем и делаем дырку вот так

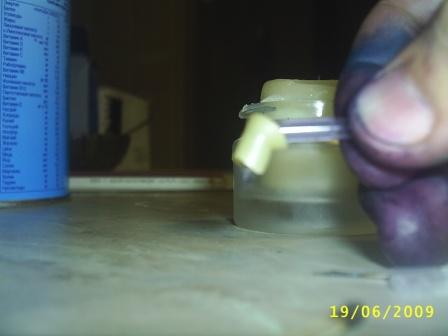

потом греем это сооружение над пламенем свечки (только не сожгите)



ПРОДОЛЖЕНИЕ
не делайте на 90 градусов угол должен быть чуть тупее так как трудно будет надеть на него шланг капельницы

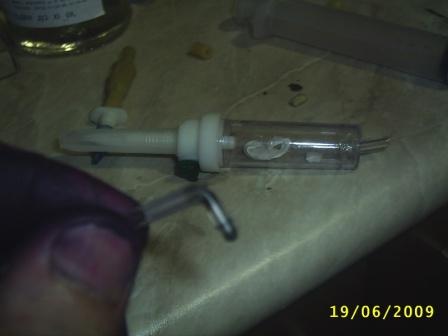

потом одеваем на него трубку от капельницы примерно как здесь

сейчас смотрите на первый рисунок и "из капельницы вырезать трубки.. и оставить во эти штуки они еще пригодятся"
вот и пригодились... смотрите нарезаешь из них хомуты для герметичности и надеваешь на них да так чтобы дырки на стержнях не закрывали а то будет система "ниппель"


потом все понятно делаем как здесь

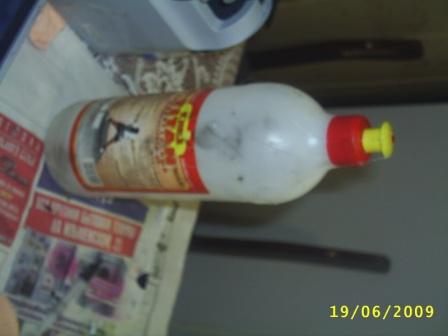

делал этим клеем


и еще самый первый текст
нужно купить капельницу 6 шт. почему 6 объясню позже.

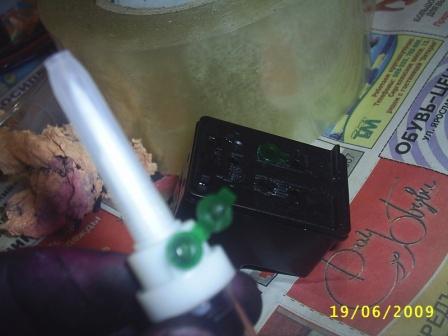

там есть вот эти штуки зеленые пробки они идеально подходят для лишних дырок в катридже (в триколоре остаестя 2 дырки а в черном остается 4 дырки) вот для чего 6 штук



а герметичность всей конструкции проверял так бросал катридж в вводу и через трубки вталкивал воздух. если пузырьки идут только с низу из ПГ то значит все хорошо... извините не сфотал этот момент так как лишник рук не было да и запарился под конец...

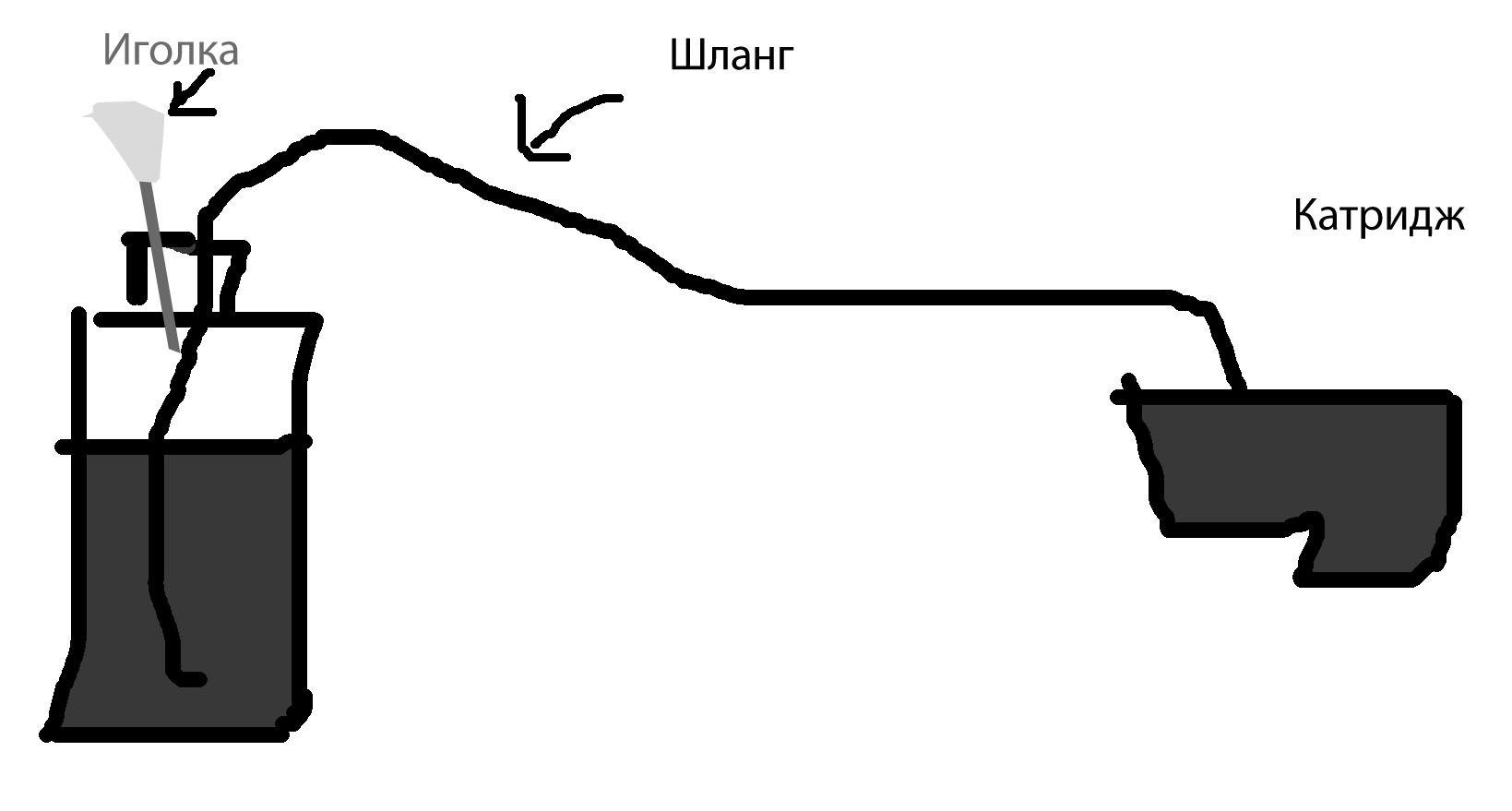

кстати забыл всю конструкцию сфоткать но она такова на словах обясьню расковырял дырку на пробке Интековской бутылки 100 мл. и проколол насквозь пробку иголкой от капельницы так чтобы до жидкости не доставало. + клей для герметизации




хехех... а перчатки не одел.

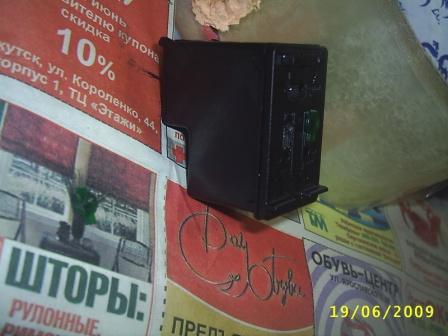

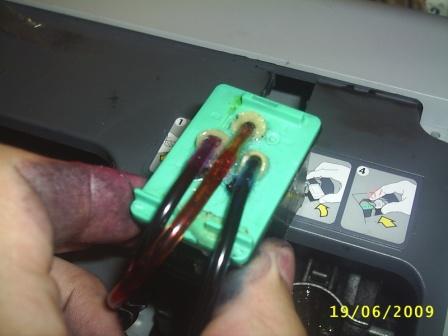

зацените мое творение

За труды и умственный напряг - МОЛОДЕЦ!
Но наверное не то уже время, велосипед изобретать...

Хоть и запрещено правилами одни смайлики...
Но за труд и мысли +++. :)

koka: какие катриджи на этот принтер более живучие от стороннего производителя? или как? фотокатриджи? или XL?

Сторонних не встречал...а XL думаю поболе будет. :)

tiuman, а вот с ёмкостью для жидкости как сделать, чтобы краска не вы усыхала и вакуум не создавался? За терпение и находчивость спасибо!

чтобы где не усыхала в ПГ ???

Привет! tiuman, за ёмкость, я понял ты использовал простую иглу от шприца, вставив к крышку ёмкости.
У меня другой вопрос, какая длина трубочки которую ты вставил в картридж?

Феликс: привет..

кароче я обновил данную модель..

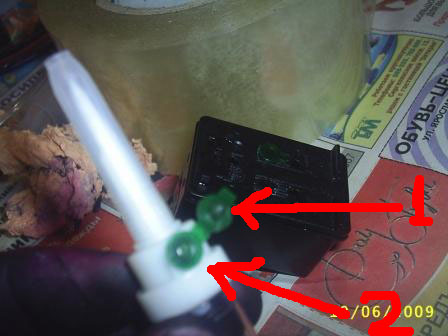

Вторую крышку использовал... на рис. под номером 2.

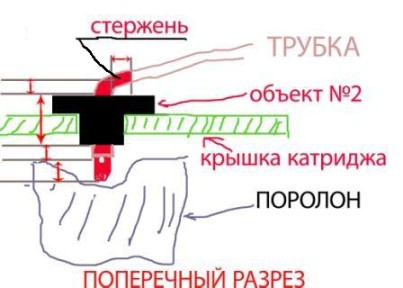

а стержень надо найти такую которая плотно входит в дырку объекта №2.,
и отвесрстие на катридже делать соответсвенно под размеры объекта №2.


а длина стержня сам подумай он не должен: 1) он утопать в поролоне который ты уже утоптал внутрь катрижда (только не перестарайся с утаптыванием, т.к. при утаптывании снижается объем промокаемости поролона чернилами.)
2) дырки которые ты проделал с помощю иголки, не должны закрываться трубко и объектом №2. (или же по старой схеме резиновые хомуты) (это можно проверить шприцом подуть в один цвет воздух, он должен входить легко. а не как ниппель при сильном давлении)


кароче вот так

Tiuman привет! Отлично я всё понял.
Продолжим развивать мысль о СНПЧ?
Хотя на форуме об этом описывают, но у каждого свой опыт, и интересно знать твоё мнение!
Вопросик. Как ты последовательно заполнял систему чернилами?

Феликс: сначала в иглу от шприца вставленные в банки с чернилами дул воздух через шприц , пока чернила встанут впритык к Г-образным уголакм (возле дырок у катриджа). потом жевачкой их герметизировал. (на большее ума не хватило)

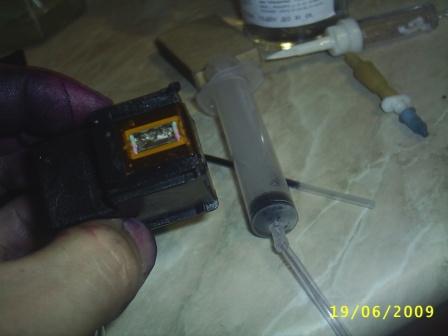

потом через заправочную станцию сосал... чернила шприцом.


а когда заправочной станции не было я доставал из принтера сосалку ее кстати очень легко достать, снимается и с такой же легкостью как и вставляется обратно.
но чтобы достать сосалку надо снять правую большую пластмассовую крышку (но чтобы его снять надо снять маленькую переднюю с права и еще надо было снять с зади а чтобы задний снять надо снять вверхнюю маленькую. ТОЧНО НЕ ПОМНЮ может даже все надо было снять). потом на черный, что то похожее на, рычажок (возле сосалок с правого бока) то ли надавил то ли наоборот из какой то дырки снял тогда начлась двигаться каретка с резинами (для протирания ПГ от излишек чернил) она выдвигается и собственно сосалки можно будет достать.
( а может кто нить знает как доставать их без снятия корпуса принтера)
у сосалки есть дырка . туда вставляешь стержень от ручки на стержень одеваешь трубку от капельницы и трубку от капельницы наСаживаешь на шрпиц.
потом соблюдая законы геометрии!!!. сосалку пристраиваешь к ПГ и собственно сосешь (имеется ввиду шприцем). когда в шприце начнут поступать чернила.. сначала пойдет какой то цвет потом еще какой то сосешь до тех пор пока в шприц будет попадать ЧЕРНАЯ жидкость.
при этом катридж держишь наоборот т.е. Печатающими головками вверх.
так как чернила поднимаясь с низу вверх сначала выдавлювают ввоздух через ПГ в шприц, и только после того как вышел воздух идут сами чернила в шприц...

так я с 1 первым (который был в комплекте с принтером) делал... жестко тупил потом думал-думал.. и придумал...
опять же катридж вверх тормашками. Но дуешь из банки. в каждый цвет. пока не потекут из ПГ. но при этом герметичность банки должна быть на 5 с +

Tiuman, я понял твой эротический рассказ.
На пол пути до описаных тобой действий,
да вот задача, у меня полные картриджи как быть, выливать чирнила?
Пару дней назад поменял на новые картриджи.

не выливай поставь снпч. потом обратно закачай через трубки в банки. то есть поставь катридж выше банок или дунь в пг с полностью одетым СНПЧ

Дома делал подобный девайс своими руками, но у меня была проблема. Принтер когда печатал по трубке чернила начинали течь, но когда заканчивал печатать чернила стекали обратно. Где может быть нарушена герметизация? В отверстии на картридже? (в бутылке был доступ для воздуха) или возможно ли изза того что трубка выходящая из бутылки выла выше чем картридж? Сама же бутылка была ниже чем картридж

Actorius (27th January 2010 - 10:52 AM) писал:

Если речь идет о трубке через которую чернила попадают из банки в картридж то это не имеет значения.
Чернила вытекали обратно в банку, потому что верхний уровень чернил в банке был ниже уровня чернил в картридже.

Так если поднять верхний уровень выше уровня картриджа а нижний ниже тогда нормально будет? Не маленькую тогда баночку чернил нужно... А если просто бутылку поднять? чернила же начнут просто вытекать через картридж. В готовых снпч резервуары маленькие и стоят ниже картриджа вобще.

Попробуйте приподнять бутылку до уровня картриджа, подставив под нее что-нибудь.

Shnir чернила должны незначительно возвращаться в банку на 2-7 см, но не более, если простои более 1 недели чернила отойдут сильнее, на 4-10 см, но если чернила уйдут полностью, то проблема с герметизацией, картридж-шлейф!

romanM (1st February 2010 - 10:12 PM) писал:

эта длина (уровень) где?
