Сижу на форуме два дня, перерыл как мне кажется все, но не смог найти точного ответа на свой вопрос :(
Можете побить меня ногами, но только помогите пожалуйста!

Принтер перестал брать бумагу, печатал только тест дюз, по симптомам загрязнение датчика бумаги.
Копал форум два дня и все же решился разобрать, т.к. при внешнем осмотре г@#№а в принтере просто немерянно.
И дело вроде пошло!
Даже умудрился снять корпус, но дальше все :(
Как снять голову понять не могу

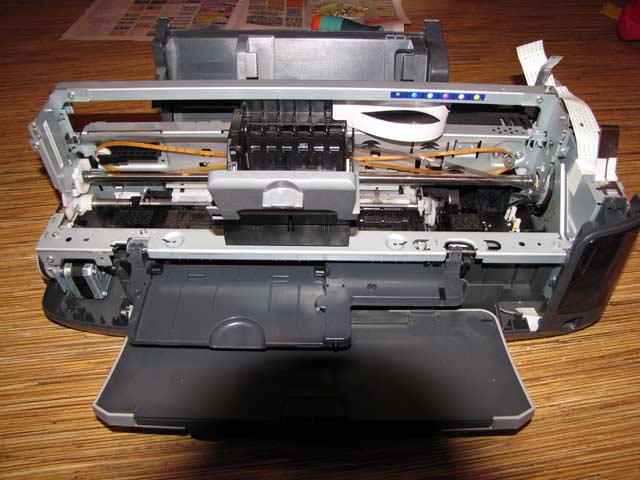

Сейчас принтер в таком состоянии



Скажите что открутить, где стукнуть, куда нажать
Помогите ламеру, боюсь голова засохнет.
Буду благодарен за любые ссылки, все что нашел это темы с сылками умершие фото.

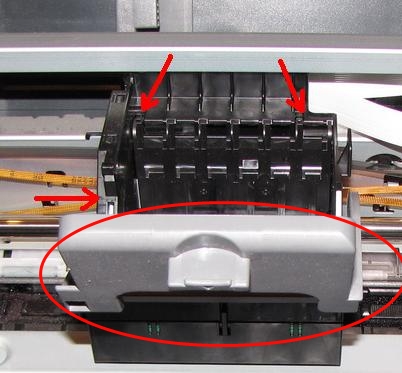

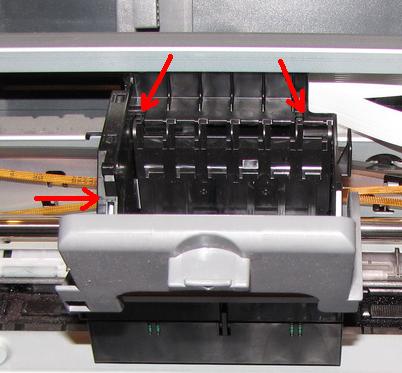

покажу на вашей фото.
нужно отщелкнуть 2 защелки сверху и снять крышечку. далее открутить 3 болта в головке и вынуть ее отсоединив шлейфы.
чтобы поставить обратно пг надо будет слева открутить один болт и тоже снять крышку закрывающие шлейфы. и вытянуть шлейф к пг внутрь каретки так чтобы его было удобнее вставлять обратно. далее прикрутить пг и вернуть крышечки на место

Я полный лапух :(
Снял голову и все...

Прошу прощения за путаницу, для того что бы почистить датчик бумаги мне видимо не голову надо снять а каретку?
Подскажите так ли это и как это сделать

ну тогда придется каретку снять с вала.
и внизу каретки найти отсек с датчиком.

Спасибо, где датчик я понял.

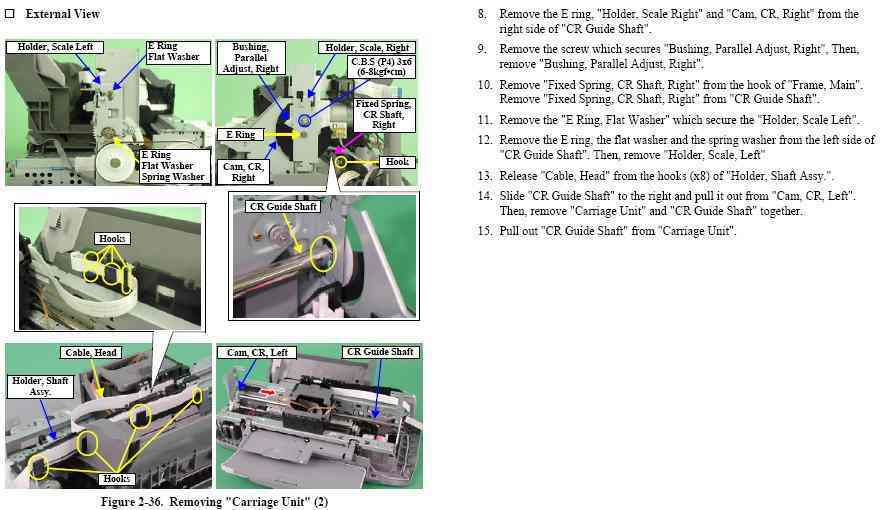

Но прежде чем снять каретку с вала надо видимо снять вал, а как это сделать?

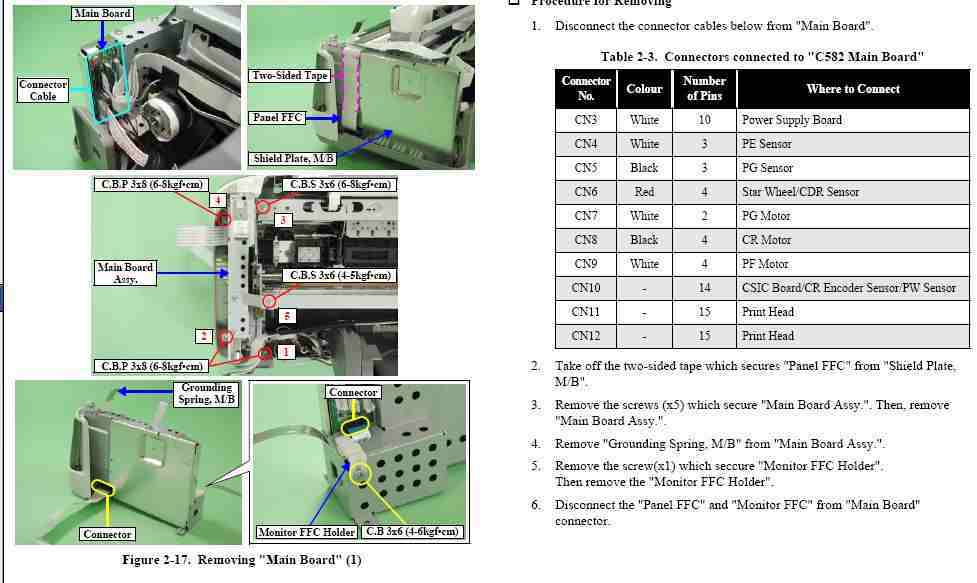

С одной стороны (которая мне вида) он вроде завальцован, или надо добраться до другой стороны а для этого снимать блок управления?

может есть наглядная инструкция, просто я не смог ее найти... :(

ну вобще да, нужен доступ к обоим краям принтера. так в 2х словах и не объяснить.
если с англискив все в порядке то читай, разбирайся.

Видимо я переоценил свои возможности, банально боюсь потом не собрать.

Может кто знает, где в Москве можно не дорого осуществить операцию по чистке принтера?

И сколко принтер можно днржать в разобранном состоянии без риска высыхания ПГ?

HOM (12th June 2009 - 02:24 AM) писал:

спокойно, глаза боятся, а руки делают. при сборке вспоминай где какая деталь стояла и проверяй каждый узел. да и не так уж сильно он у тебя разобран.

HOM (12th June 2009 - 02:24 AM) писал:

ну смотря в каком виде туда установлена головка. если голова воткнута в каретку и вставлены картриджи и запарковано все это дело как надо то несколько дней вполне можно. если нет то тогда лучше взять какую-либо плоскую посудину , налить туда на донышко мистер мускула или дистилята и поставить туда голову.

и вобще. утром на свежую голову, хорошенько выспавшись задача сбора принтера будет намного проще.

_axel_ (12th June 2009 - 12:32 AM) писал:

На данном этапе не сильно разобран, я даже умудрился его один раз собрать и запустить, правда забыв при этом подключить трубочку внешнего слива, как итог - стена заляпаная отработкой :)
Я боюсь не собрать его после снятия каретки, по этому попробую завтра на свежую голову найти не очень дорогого умельца, если не найду буду ломать окончательно.
_axel_ еще раз спасибо за помощь.

После сборки принтер не видит все 6 картриджей :(
Правда есть предположение, подскажите плиз, при сборке не стал ставить прижимную планку на каретке, может из за этого не видеть чипы?


edit:
Все, похоже доигрался, "системная ошибка".
Правда есть надежда, что это все тот же ДБ.
А на дворе праздник, а принтер нужен срочно :(

HOM (12th June 2009 - 12:26 PM) писал:

проверить подключен ли шлейф к планке со считывателями для чипов.
какая еще прижимная пластита? можно фото?

HOM (12th June 2009 - 12:26 PM) писал:

что происходит когда выскакивает?

Может это как-то по другому называется, пластиковая рамка которая открывается для снятия картриджей, фото на всякий прилепил.

системная ошибка выскакивает после того, как при включении принтера каретка начинает двигаться в принтере, в принципе похоже как и при нормальном включении, но после нескольких секунд "езды" останавливается не доходя немного до места парковки и загорается "системная ошибка, одновременно нажмите..." и т.д.

Не картриджи (чипы) это...

Эта фраза относится к системной ошибке?
Если да, то я написал что думаю что это ДБ.

Всетаки я решился от безысходности :)

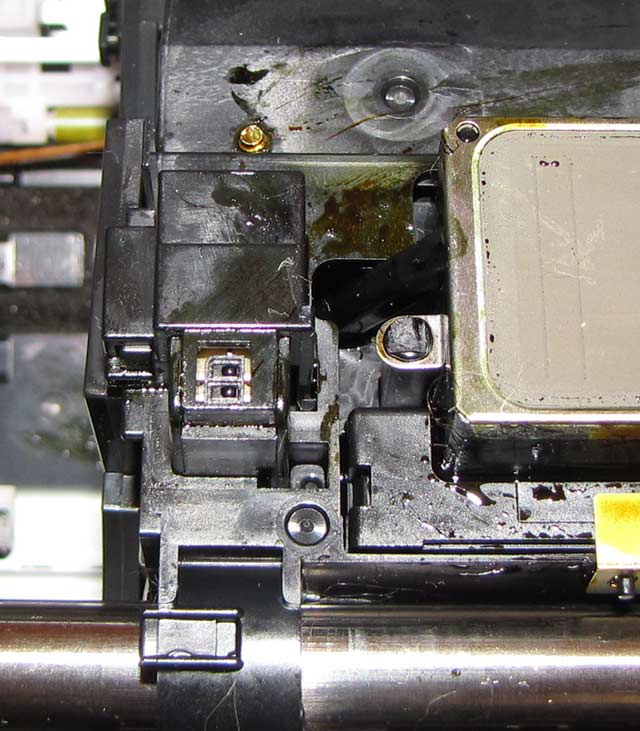

С грехом пополам добрался до датчика, но тут вдруг засада, там где ее уже не ожидал.

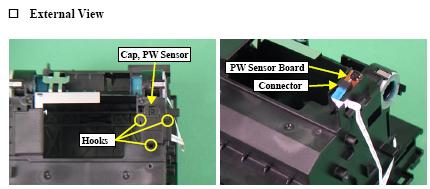

Не могу снять защиту сенсора, в предыдущих постах была ссылка на датчик и крепления (за что еще раз спасибо) Но снять не могу :(
Очень большие усилия боюсь прилагать, а просто ковырянием не выходит.
Может неразумному объясните нажать/надавить/потянуть, а то обидно пройти половину пути и сломать крепление :(


UPD:
Фуфф, снял.

Там элементарные, две L - образные защелки.
Если аккуратно, прижав по бокам, тащить вверх (можно поддеть отверточкой) - ничего не сломается...

upd
не успел :)

Episode спасибо :)
У меня так и получилось, но я долго его мучал :))

Грязищи там, просто ужОс, замочил датчик в дистилеровке (сливал три раза, вода черная) ввиду отсутствия спирта, а теперь подумал, не погорячился ли я?

Ну вот, начались проблемы со сборкой, вроде все фотографировал а это упустил :(

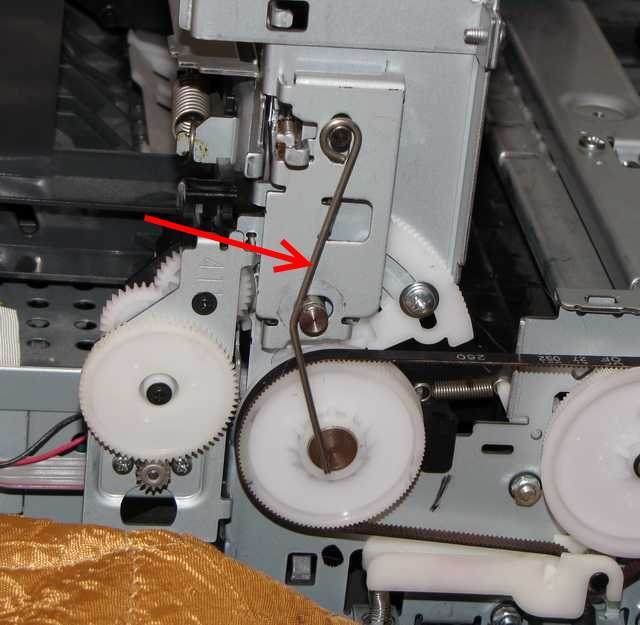

Подскажите пожалуйста куда пристроить эту "пружинку" или не знаю как ее назвать.
Стояла она с этой стороны, но как вспомнить не могу :(

Может ссылка на фото этой стороны принтера у кого завалялась?
Все собрал, а эту хреновину ни как пристроить не могу :(

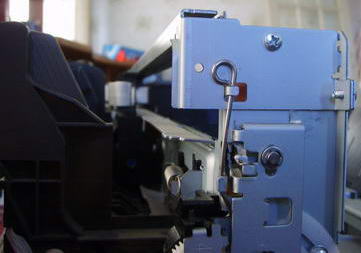

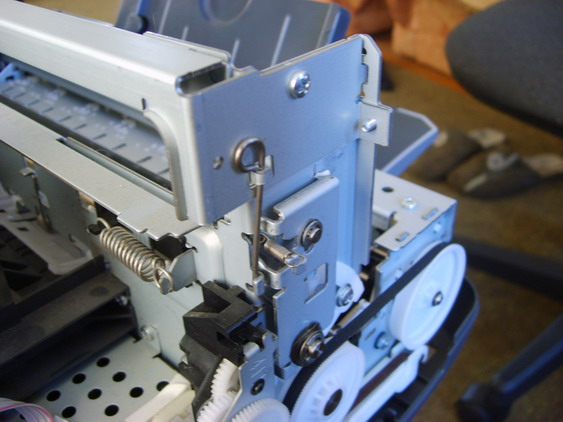

Вобщем так, правда воткал с р300, но скорее всего у вас должно стоять также
