Раздобыл трупик Epson Stylus Photo R200 с картриджной СНПЧ.
Решил реанимировать из спортивного интереса.
Засушен капитально - чернильный шлейф пришлось проволочкой прочищать.
ПГ промыл зеленым ММ: чуток прокачкой сверху для начала и далее отсосом через помпу.
Промывка стала чистой. ПГ снимал, пока разбирался с программными ошибками, проверил на "дождик".
По замятым кромкам шлейфа ПГ видно что лазали в принтер неоднократно.
Смастерил капсулы. Заправил для проверки два цвета: Black и L.Magenta.
Пробую печатать тест дюз - полное отсутствие следов на бумаге.
Решил, что терять уже нечего, малость разобрал ПГ (снял крышку с разъема).

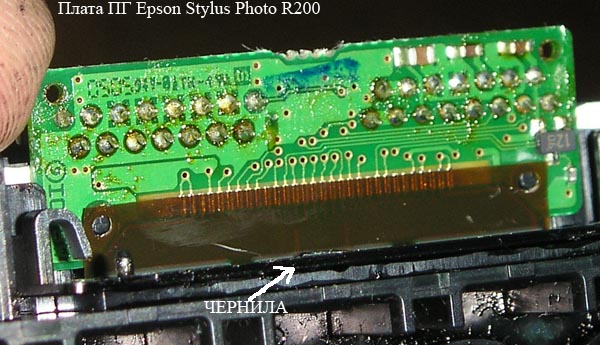

Обнаружил следы чернил на корпусе, но на плате чернил не видно.
А вот лаковое покрытие на плате подозрительно шероховатое, как от перегрева.
Можно как-то определить, жива еще ПГ или нет?

Неделю назад я с любопытством и удовольствием наблюдал за реанимацией R290. Давал даже советы.
Исходная ситуация: принтер печатает, но в канале чёрного штатный тест показывает полное отсутствие печати. Изначально ремонтником было принято правильное решение: чёрные чернила дают осадок и их надо заменить. Достаточно аккуратно была разобрана батарея доноров, слиты чернила из чёрной емкости, сама ёмкость промыта. Промыт был чёрный канал шлейфа и картридж.
Далее возникла внештатная ситуация: принтер отказался определять картриджи. На всех картриджах драйвер принтера поставил кресты. Попытка сменить чипы к успеху не привела - кресты. Благодаря советам этого форума, мы с ремонтником приняли решение заклеить скотчем чип на одном из картриджей. Получилось следующее: при заклейке любого чипа, все остальные определялись принтером.
Посоветовал я ремонтнику разобрать каретку. Выяснилось, что на планке, которая установлена сзади каретки имеют место быть чернильные капли. Планку вымыли, высушили. Картриджи определились все!
Но в канале чёрного опять отсутствие печати.
Я предположил, что если чернила выпали в осадок в доноре, то с таким же успехом они могли дать осадок и в капилярах ПГ и умыл руки, поскольку чуть поднадоело. Посоветовал замочить ПГ в промывке. Попытаться "продавить" засор, но, прежде, испросить разрешения на подобные эксперименты у хозяина принтера.
Через два дня звонок на мобилу: "Дядя Юра, приезжайте посмотреть". Приезжаю. Тест дюз в чёрном - 100%. Кривоструения нет. Спрашиваю, как? Марат Сергеевич (ремонтник) отвечает: "Разбавил промывку кипятком, примерно, 1:1. Налил смесь в баночку тонким слоем и опустил туда головку дюзами вниз, естественно".
Если бы мне кто сказал, что ЭТО сработает, то я бы не поверил. Но видел и заявляю - сработало!
Теперь по вопросам: ничего страшного в пузырях на ПП нет!. Это не перегрев, это нарушение технологической дисциплины на производстве. Если отдел технического контроля пропустил, значит нормально.
Посмотрите, на форуме есть мой снимок, где показано, как струя тёплой воды лъётся во внутренности ПГ моего принтера. Цель была испытать возможность ПОЛНОГО удаления следов чернил с плат ПГ. Эксперимент прошёл успешно. После сушки феном ПГ осталась работоспособной.
Что касается полного отсутствия печати, то тут два варианта:
1. Отсутствует питание.
2.Насмерть засохли все дюзы.
Для каждого вариана есть своя диагностика, описанная на этом форуме.
Успехов!

интересная тема, как раз про ПГ.
в продолжение: имеется "тушка" :) Эпсон 1290:
тестится всё, промывка идёт, комп видит, протяжка работает, статус монитор показывает заправку в картриджах,
(картриджи родные с промывкой "после промывки"), чипы сбрасываются
результат пока один - чистый лист.
дальше - отпишусь

Цитата

На штуцера ставил шприцы с промывкой и оттягивал через слив помпы. Раствор бодро уходил из шприцов, хотя и не совсем равномерно на разных штуцерах.
Так же "дождик" достигается, хотя и не рекомендуется :) Т.е. 2-й вариант вроде отпадает?
Полностью купать башку я бы не додумался, хотя лоток, где торчат штуцера, залит чернилами "будь здоров". Т.е. и сушить в моем случае не надо было?

Склоняюсь к проблемам питания. Хотя здесь читал, что питание головы и платы считывания чипов имеют общие цепи защиты. Однако чипы определяются нормально.
Однако одновременно с промывкой, когда шприцы стояли где-то третий день, был казус с электроснабжением в конторе :)
Принтер был выключен, но воткнут в розетку, и по невыясненным причинам, пока я отлучился по естественным надобностям, сработал автомат в электрощите, как раз на "моей" фазе.
Теперь вот думаю, что принтер мог быть тому причиной.
Буду щупать предохранители и транзисторы.

Еще пробовал попечатать промывкой, может зря? :)

Вы невнимательно прочитали пост №2:
"Для каждого варианта есть своя диагностика, описанная на этом форуме."
Успехов!

У меня был случай с R290 такой:
Этап 1. После долгого простоя подсохли дюзы, софтовый тест с прокачкой не помогали. Снял голову, не залита, чистая, без капель на платах. Надевал на каждый цвет по шприцу с трубкой от капельницы и неспешно давил до дождика из каждого цвета. На каждый цвет ушло приблизительно по 5 мл промыки. А на черном цвете у меня был шприц с промывкой и разбавленных в ней черных чернил, вот его я и использовал. Поставил голову, ну все как учил этот форум сделал. Все цвета в идеале, кроме черного, 50% где-то, стал разбираться. Как оказалось, я перепутал точно такой же с промывкой и разбавленным черным для 670! Представляете, что потом было? Мне аж дурно стало=(
Этап 2. Спешно снимаю голову, кунаю в лоток с промывкой, чтоб она погружалась на 2-3 мм и всасываю трубкой надетой на шприц эту промывку из лотка обратно через голову. Возможно там еще остались ненужные частицы? Всасал около 5 мл, посмотрел на голову, а что ее сушить?, платы сухие. Поставил, печать 100%. Можно вздохнуть с облегчением. Но через два-три дня простоя, на черном не печатаются пару или одна дюза. Штатная прочистка помогает.
Теперь вопрос:
Как проверить, не осталось ли в каналах головки ненужное? Может пройдет само-сабой со временем и не заморачиваться? Следует ли делать обратный рывок, чтобы вытянуть из канала остатки, или еще так же аккуратно всасать промывку?
Спасибо.

Я бы пока не стал больше мыть. Ведь штатная прочистка помогает.
Проверь герметичность системы и почитай в FAQ про балансировку.
Почисти капу и ракель (FAQ про борьбу с полосами).

Проблема решена заменой предохранителя F2 на одну жилку из тонкого МГТФ.
R200 жив, все дюзы на тестах присутствуют.

В следующий раз вместо преда сгорит что-то другое.
Это не решение проблемы, это её локализация.

Ребята, я в ремонте принтеров новичёк, но так уж вышло, проблема с R200 , как описана выше (выдаёт чистый лист после промывки ПГ) Подскажите где находятся эти цепи защит (предохранители) Пожалуйста, принт почти новый выбрасывать жалко.

Ищи ВАЖНУЮ тему "Снова горелые транзисторы"

Принтер запустил, jagulatorУ особое спасибо за помощь, проблема была в предохранителе F2. Напечатал тест проверки дюз результат как и до промывки, два цвета отлично, два кое как , двух нет вообще. Запустил прочистку головки, результат вообще разочаровал, напечатался только чёрный. Пока стояли на принтере фирменные катриджи, принт месяцами можно было не включать , а когда нужно берёшь и печатаеш. как только перешёл на "левые" чернила тут всё и началось видать засыхают они.

Принтер Р200

После очередной промывки ПГ, выдает белые листы. До этого не пропечатывал только желтый цвет. При печати слышен высокочастотный писк. Пробовал печатать с СНПЧ и с новыми картриджами, безуспешно.
Промывал ПГ, капельницей с промывкой, совершенно без усилий! Воздухом не продувал.

Может ли быть проблема в шлейфах в ПГ ? (выглядят они чуток помято)
Или всё таки дело в предохранителе?
В чем еще может быть проблема?

byyy (28th December 2009 - 09:27 PM) писал:

в залитой ПГ, или заБитой ПГ.

Вариант забитой ПГ отпадает.

При программной прочистке чернила гонит.
При промывке подкладывал сухие салфетки, по середине которых вата. Тоесть не замачивал в ванночках, блюдичках и тд. Промывал только желтый цвет.

Цитата

Если дело в этом, то проблема в транзисторах и предохранителях так? А если так, то высокочастотный писк при включении/выключении и непосредственно печати, роли не играет на их работоспособность(транз. предох.)?

byyy (28th December 2009 - 11:54 PM) писал:

При "программной прочистке" помпа тупо отсасывает чернила из каналов ПГ. Тут можно сделать два умозаключения: помпа исправна, каналы ПГ проходимы. Отсутствие печати (чистый лист) в этом случае может говорить только об одном: не работают пъезоэлементы ПГ.
Схему и приборы в руки.

На всякий случай проверил предохранители F1 и F2 - целые.

Цитата

а звук пьезов роли не играет на их исправность?

Звук сложно выложить на форум. Это не фото.
Извините, мне сложно ответить на Ваш вопрос.

Я имел ввиду, если есть высокочастотный писк пьезов, то они (пьезы) все равно могут быть неисправны?

А вариант перебитого контакта шлейфа идущего в ПГ отпадает начисто?

Если Вы адекватно прослушиваете звук работающих пъезоизлучателей (ПГ на парковке, принтер R270), то вполне вероятно, что c ПГ по части питания всё в порядке. Но если чернила помпой прокачиваются, то должен быть и тест дюз. Хотя бы кривой. Хотя бы несколько чёрточек.
Но если выходит чистый лист, значит вы слышите звук не тот.
