Кто сталкивался с проблемой помогите. При распечатке А3 формата, в цвете, принтер зажевал гормошкой бумагу. После приостановки печати, я бумагу извлек в обратную сторону от движения печати (потом мне сказали что это неверно) - при этом лист вышел поврежденный, но вроде весь. Визуально клочков бумаги нигде не видно. Принтер коротко мигает 3 оранжевыми и при отправке на печать выбрасывает окно "застряла бумага". При поднятии крышки головка недвижима, стоит себе посередине. Чел, который обслуживает нам технику говорит, что надо смотреть, но его не будет до 10 июня, а за это время засохнет все. Хелп!

...если вытягивали бумагу в обратную сторону ( а она была гармошкой ), то она обычно упирается в флажок датчика регистрации бумаги и на флажке остаётся клок бумаги ( флажок направлен "остриём" в сторону выхода бумаги и если бумагу тащить в обратную сторону - он в неё упирается и в лучшем случае вырывает клок бумаги, в худшем - гнётся или ломается... ). Если открыть верхнюю крышку принтера, внизу за кареткой виден серый вал протяжки бумаги, над ним белая пластина с прижимными роликами - флажок датчика виден в прорези в этой белой пластине, в правой стороне от центра зоны печати ( ...если не изменяет память - между вторым и третьим справа верхним прижимным роликом, в прижимной пластине прорезь в которую его видно...), чёрного цвета...
...если так его не будет видно - снимите крышку принтера, она легко снимается, на защёлках - защёлки видно хорошо ( прямоугольные прорези по бокам корпуса ), две сзади, по две по бокам и одна спереди слева. Нажимаете чем-нибудь в эти прорези, одновременно тяните эту часть корпуса ( в районе защёлки ) вверх, и так по кругу... ...мне удобнее начинать с задней правой, затем освобождать правые боковые защёлки, затем заднюю левую и дальше против часовой стрелки, переднюю левую - последней...
...со снятой крышкой удобнее добираться до флажка датчика...

Возможно и остался клочок бумаги...или датчик на место не вернулся...раз "против шерсти" тянули. Всё=-смотреть.

Спасибо за оперативный отзыв. Нашел прорез с флажком (там где Вы указали). Крышку не снимал. Попытался вернуть его на место (еслиб я еще знал где его место). Вернее потянуть аккуратно на себя. Он немного сдвинулся и все. Проблема не ушла. При включенни принтер протягивает бумагу, а что более меня волнует, так это то что головка при этом не двигается, так и стоит по середине. Оранжевый продолжает мигать, коротко три раза.
Всвязи с вышеизложенным вопрос: Каково должно быть положение флажка? (выглядывать или нет и насколько?) Почему не двигаеться головка? И что попробовать дальше? Спасибо за поддержку!

...в общем так, теория:
Флажок подпружинен и в нормальном состоянии пружина его оттягивает к задней стороне принтера. Когда под флажком проходит бумага - флажок поднимается вперёд ( к передней стороне принтера, его приподнимает бумага... ). В нормальном состоянии ( когда флажок штатно работает ) если его потянуть вперёд и отпустить - он должен сам ( под действием пружины ) вернуться назад, в исходное положение.

Теперь, исходя из вашего сообщения:
"...потянуть аккуратно на себя. Он немного сдвинулся и все..." - т.е. я понял, что назад в исходное положение он не возвращается, а поднятое положение флажка "говорит" принтеру, что под флажком находится бумага и принтер об этом говорит вам.
"...При включенни принтер протягивает бумагу..." - стандартное поведение принтера, когда он "видит" в себе застрявшую бумагу - он пытается справиться с проблемой сам, т.е. выгнать из себя бумагу, которую он видит с помощью этого флажка и датчика ( который флажок открывает в поднятом положении...), самостоятельно справиться у него не получается и он "просит" вас извлечь застрявшую бумагу.
"...принтер протягивает бумагу..." - т.е. получается, что тракт прохождения бумаги чист ( иначе, если бы в тракте был клочёк бумаги, бумага в тракте застревала...).
...исходя из всего этого получается что у вашего принтера проблема с флажком датчика регистрации - либо он соскочил со своих осей и подклинил, либо соскочила пружина, которая должна его возвращать в исходное положение, либо сам флажок погнут. Всё-таки крышку принтера снимать придётся, иначе до флажка не добраться...

...а то, что каретка не двигается - она и не будет двигаться, пока принтер "видит" застрявшую бумагу...

...ну, а даже если не удастся самостоятельно справиться с проблемой, по крайней мере со снятой крышкой можно ( на выключенном принтере ) в ручную поставить каретку на парковку, чтобы печатающая головка не засыхала:
- снять чернильницы
- снять печатающую головку ( серый рычаг вверх )
- справа, на блоке прочистки есть белая шестерня. если крутить её по часовой стрелке ( если смотреть на принтер справа ), то приводится в действие механизм парковки - опускаются капы и чистящее лезвие ходит вперёд-назад... ...этой шестернёй опустить капы.
- задвинуть каретку в положение парковки
- прокручивая шестерню, поднять капы в верхнее положение
- установить на место головку и чернильницы
... по крайней мере так головка не засохнет.

Здравствуйте.
У меня тоже возникла проблема с Кэнон iX 4000, выбивает ошибку о застрявшей бумаге после того как напечатает страницу, в одном и томже положении.
На пароварке стоит СНПЧ от ВВМ. Датчик бумаги под валом подачи на месте, шестерни осмотрел, вроде тоже все живы, энкодерное колесо механизма подачи бумаги чистое, механизма протяжки тоже чистое. Датчик на каретке чистый.
У меня подозрение на электронику, только вот куда копать ума не приложу. Если кто сталкивался подкиньте мыслю.

Флажёк датчика подачи имеет небольшой люфток, если бумага застревала может слегка подогнуться и не всегда возвращаться в исходное положение. Это видно после окончания печати, ещё некоторое время крутит валами пытаясь вытолкнуть, как ему кажеться, застрявшую бумагу. Может быть смещена платка датчика, хотя она и со стопором, если неудачно её притянуть болтиком. Эта платка на проводах и разъём на мамке, тоже стоит проверить.Ещё сама оптопара инфракрасная внутри сбоков тонкие щели - мож они закрыты бум пылью или ещё чем, тогда нечёткое срабатывание.

barabasovich, по поводу пыли ты не угадал, так как прежде, чем сюда отписатся я проверил всю механику, протер энкодеры и датчики.

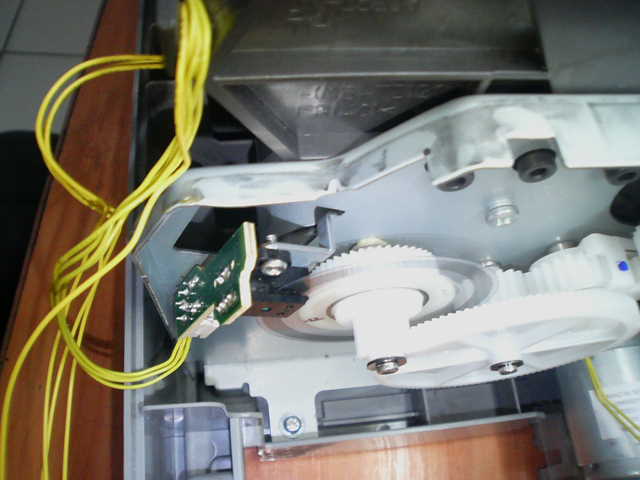

После изучения механизма подачи обнаружил, что оптопара считываюшая энкодер стоит на перекос(еле его заметил, очень уж он небольшой был), оказался подогнут кронштейн на котором крепится оптопара(как он изогнулся я так и непонял), выровнял и это чудо техники заработало нормально.
Вот он этот узел(на фото).

Knight (19th August 2010 - 03:09 PM) писал:

Это чудо техники меня кормит и поит уже пятый год.

Knight (19th August 2010 - 03:09 PM) писал:

Собственно я и не пытался, просто писал, что встречалось на практике использования этих агрегатов - практически не убиваемых. С учётом того что ПГ расходный материал.
Кстати головы хватает примерно на 9 месяцев работы,(примерно 200 000 страниц ч/б текста А4 на 5 скорости).У меня сложилось впечатление, что кенаны как-то ограничивают ресурс, уж больно регулярно, т.е. одинаково(по времени и ресурсу) они дохнут.
