Конструкция узла парковки принтеров i250-355, iP1000, ip1500 и iP2000 - одинакова.
На этих фото сборка узла парковки принтера iP1500 (станина принтера с кареткой - снята).
Перед сборкой не забудьте смазать направляющие, по которым скользит парковочная площадка.

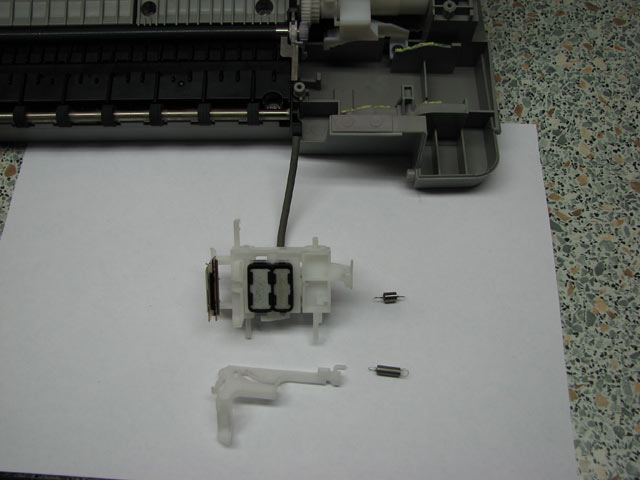

Фото 01:
Детали узла парковки в разобранном виде - парковочная площадка с капами, рычаг, две пружины (длинная и короткая).

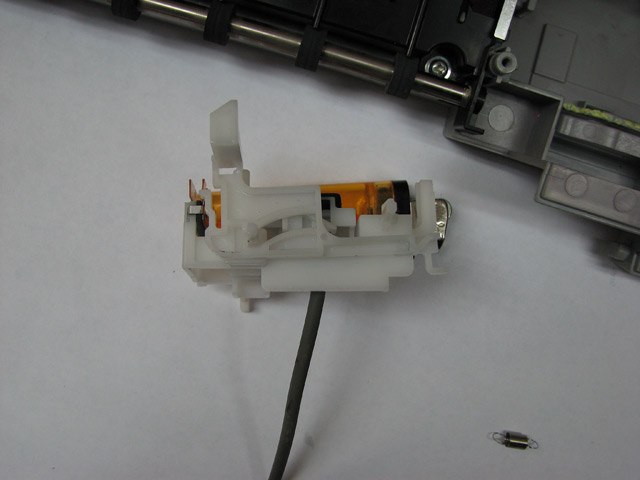

Фото 02:
Как должны распологаться относительно друг друга парковочная площадка и рычаг на установленом на место узле парковки.


Фото 03:

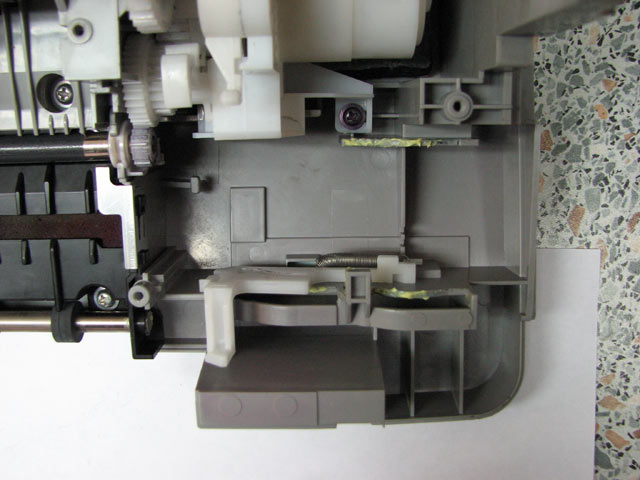

Места крепления длинной пружины, на корпусе принтера и рычаге.

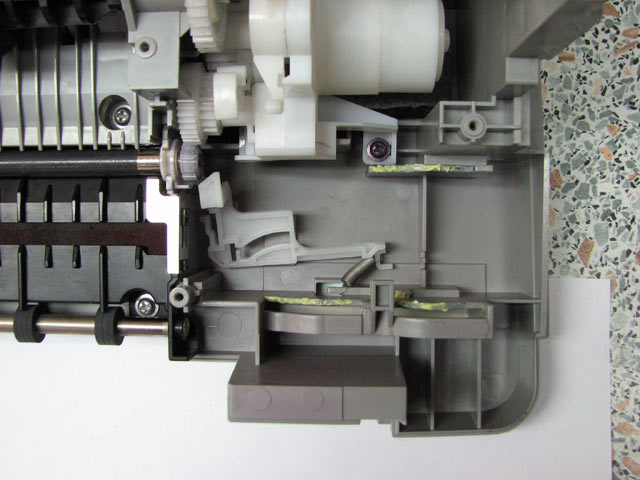

Фото 04:
Рычаг с пружиной установлены в штатное положение.

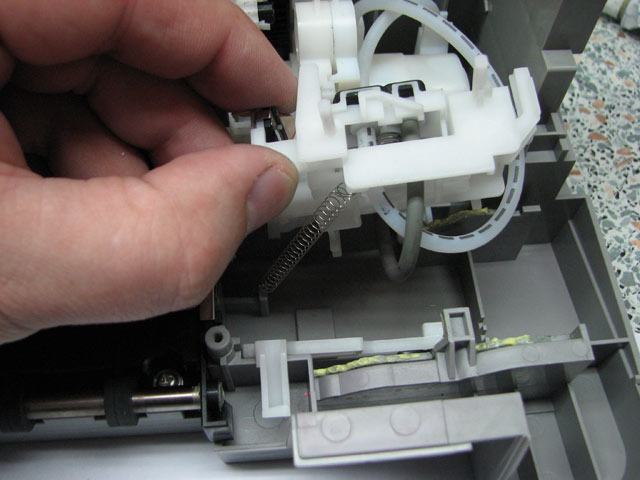

Фото 05:
Парковочная площадка готова к установке на место: трубки от помпы подсоединены, короткая пружина зацеплена за крючок.

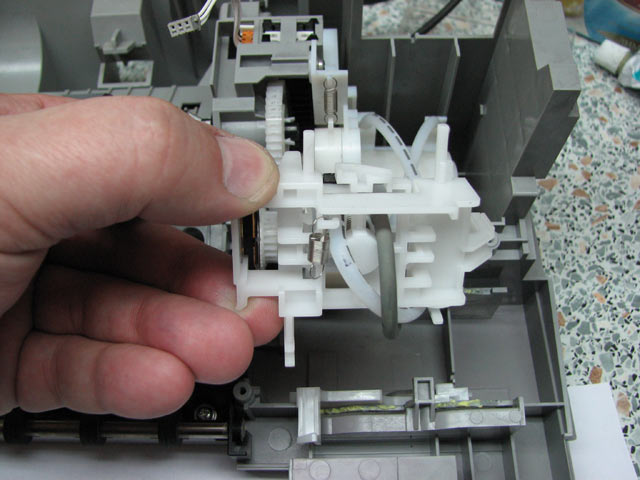

Фото 06:
Вторая сторона короткой пружины зацеплена за крючок на корпусе принтера.


Фото 07:

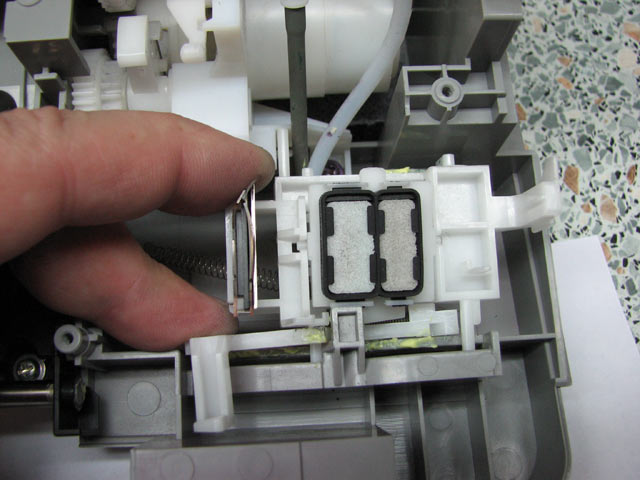

Ближняя часть парковочной площадки устанавливается на место:
Для этого нужно нажать на капы, чтобы выступ на них попал под выступ корпуса принтера, затем трубки прокладываются таким образом, чтобы при установке задней части площадки они не оказались прижатыми.

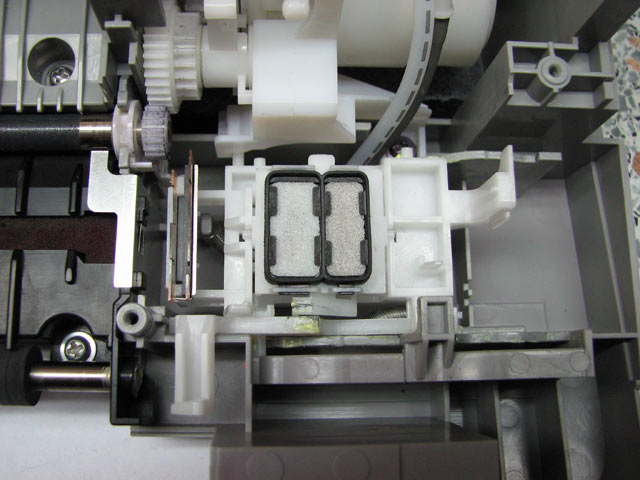

Фото 08:
Узел парковки собран.

---
