Доброго времени суток всем!
Проблема в следующем.
Накрылся порт USB.
Принтер распознается как неизвестное устройство.
Визуальный осмотр интерфейсной платы показывает, что сгорела D1.
Кто-то может подсказать, что за элемент?
Напротив него есть маркировка : TC223C560AF-102.
Но не уверен, что она касается именно этого элемента.
Заранее благодарен.
Страница 1 из 1
Сгорел USB у Canon LBP-1120
| Сообщение #2 Отправлено 19 апреля 2009 - 22:06
а может мать? в этот разъём USB еще что нибудь подключали?
ЭП-SONS: L-800/REVCOL, B310N/REVCOL, L-110/REVCOL 7800-REVCOL
| Сообщение #3 Отправлено 19 апреля 2009 - 22:23
- Профи
-
Я так понял Ёпсон? А чего в Сапопах?
Самый идеальный и надёжный принтер...фломастеры.
| Сообщение #4 Отправлено 19 апреля 2009 - 22:36
Упс.
Тему неправильно обозвал (сгорели порты у двух принтеров, в итоге, скопировал тему случайно).
Принтер Canon LBP-1120.
На материнке порт цел (проверял подключением к другому порту и к другому компу).
Тему можно сменить, чтобы не было недопонимания?
Подкажите как .. в подсказках не нашел.
Тему неправильно обозвал (сгорели порты у двух принтеров, в итоге, скопировал тему случайно).
Принтер Canon LBP-1120.
На материнке порт цел (проверял подключением к другому порту и к другому компу).
Тему можно сменить, чтобы не было недопонимания?
Подкажите как .. в подсказках не нашел.
| Сообщение #6 Отправлено 20 апреля 2009 - 17:23

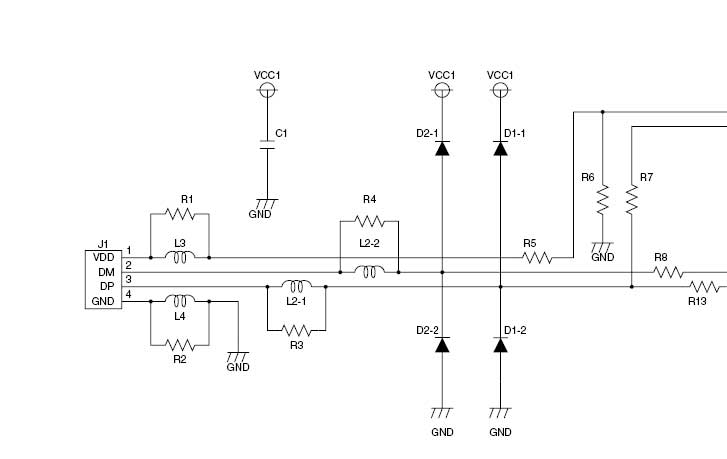

Спасибо за схему.
По описанию TC223C560AF-102 было очень похоже, что это то ли диоды, то ли варисторы.
Теперь ясно, что диоды.
Осталось теперь их найти и поменять.
По описанию TC223C560AF-102 было очень похоже, что это то ли диоды, то ли варисторы.
Теперь ясно, что диоды.
Осталось теперь их найти и поменять.
| Сообщение #7 Отправлено 20 апреля 2009 - 18:53
Похоже, что простой заменой D1 не обойтись.
Сильно греется IC1 (FH4-6201), а именно на нее приходят сигналы с порта.
Перепаивать ее в домашних условиях можно, но .. очень муторно.
Похоже, что плату придется менять.
Сильно греется IC1 (FH4-6201), а именно на нее приходят сигналы с порта.
Перепаивать ее в домашних условиях можно, но .. очень муторно.
Похоже, что плату придется менять.
| Сообщение #9 Отправлено 20 апреля 2009 - 23:01
Да, похоже на то.
КЗ действительно присутствовало.
Диоды выпаял сразу же, как только увидел схемку, но связь так и не проявилась.
А вот чип греется сильно.
Вот что значит, планку USB подключить на материнке к IE1394.
В IE1394 присутствуют 12В.
Вот они-то и сыграли злую шутку с портом.
Эх.
КЗ действительно присутствовало.
Диоды выпаял сразу же, как только увидел схемку, но связь так и не проявилась.
А вот чип греется сильно.
Вот что значит, планку USB подключить на материнке к IE1394.
В IE1394 присутствуют 12В.
Вот они-то и сыграли злую шутку с портом.
Эх.
| Сообщение #10 Отправлено 20 апреля 2009 - 23:39
планка без ключа была?
ЭП-SONS: L-800/REVCOL, B310N/REVCOL, L-110/REVCOL 7800-REVCOL
| Сообщение #11 Отправлено 21 апреля 2009 - 00:37
Ключ-то был.
Но разъемы на материнке одинаковые.
Вот и пересеклись .. +12в попало на gnd принтера, а gnd матери на - данных.
Но разъемы на материнке одинаковые.
Вот и пересеклись .. +12в попало на gnd принтера, а gnd матери на - данных.
